信捷

1.7.1 XC

通讯线缆

与信捷XC系列PLC通讯的RS232接线方式	980系列	280系列	XC系列
	RXD	2	5
	TXD	3	4
	GND	5	8

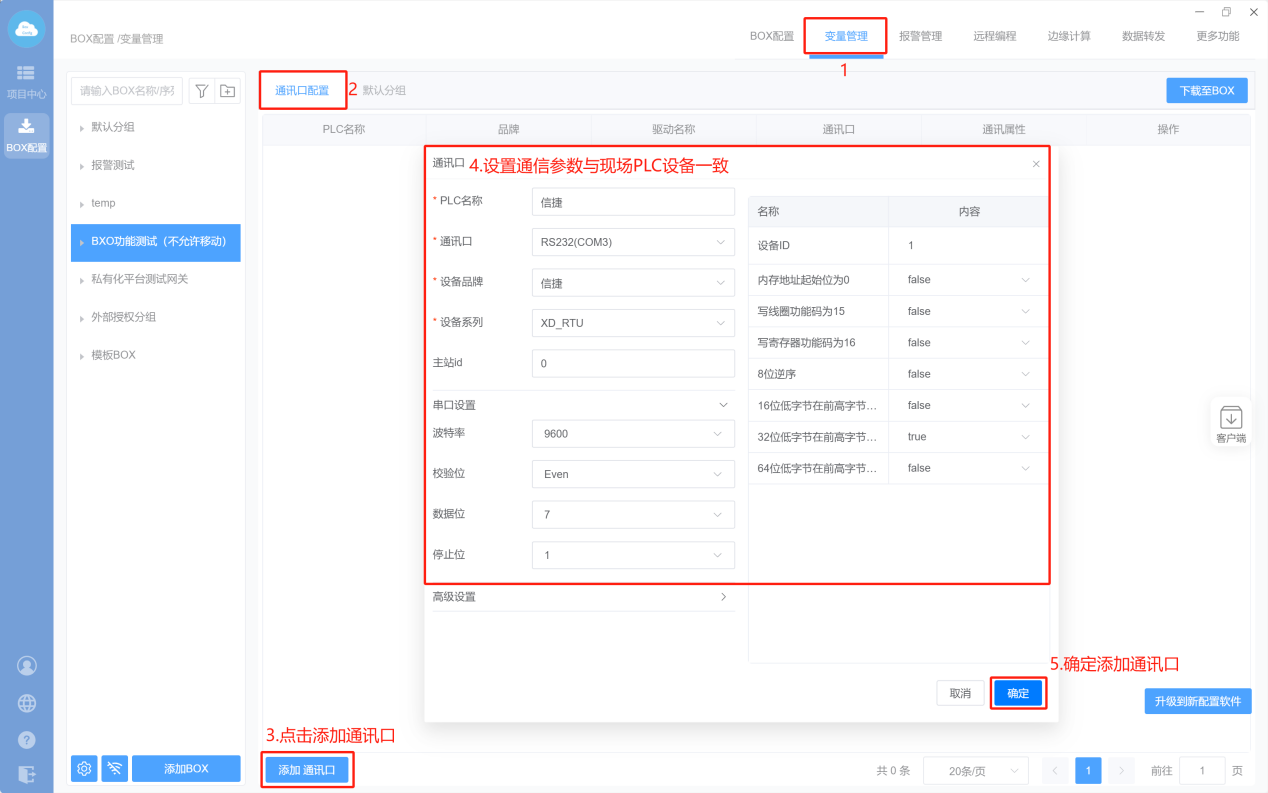

1. Box配置（BOX和PLC的通讯参数保持一样）

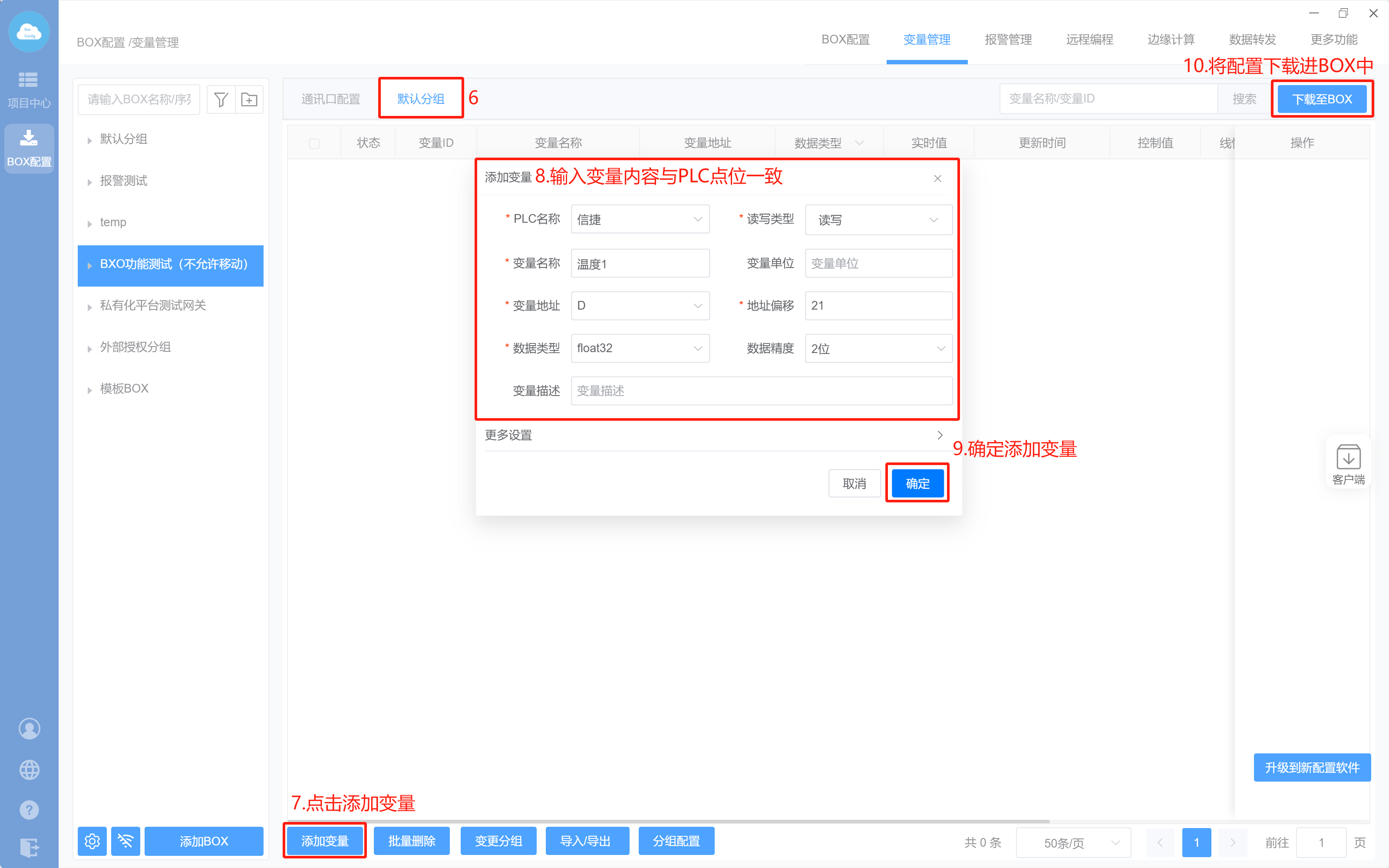

2. 添加变量

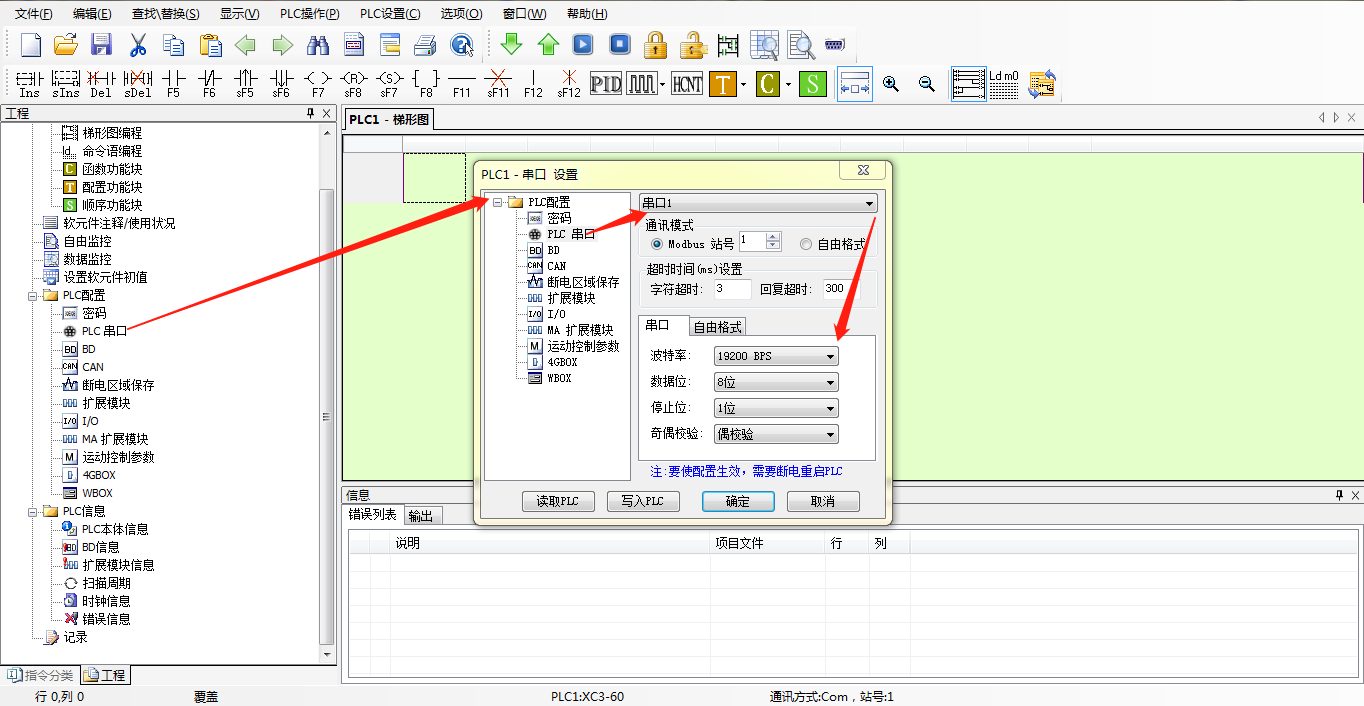

3. PLC设置

1.7.2 XD

通讯线缆

与信捷XD系列PLC通讯的RS232接线方式	980系列	280系列	XD系列
	RXD	2	5
	TXD	3	4
	GND	5	8

1. BOX配置（BOX和PLC的通讯参数保持一样）

2. 添加变量

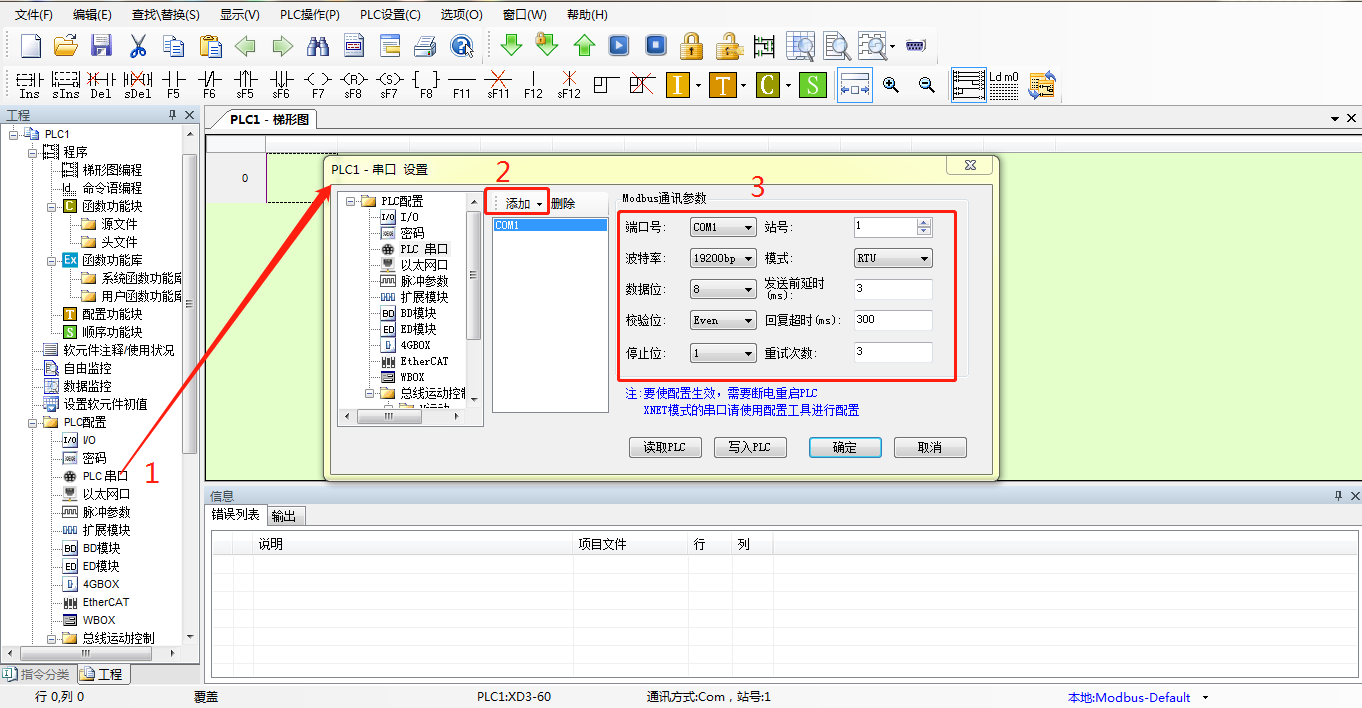

3. PLC设置

1.7.3 XL

通讯线缆

与信捷XL系列PLC通讯的RS232接线方式	980系列	280系列	XL系列
	RXD	2	5
	TXD	3	4
	GND	5	8

1. Box配置（BOX和PLC的通讯参数保持一样）

2. 添加变量

3. PLC设置
