汇辰

1.10.1 H7-200/H7-Smart串口

通讯线缆

使用H7-200协议通讯的485接线方式	网关	H7-200/H2-Smart
	A+	3-D+
	B-	8-D-
	GND	5-GND

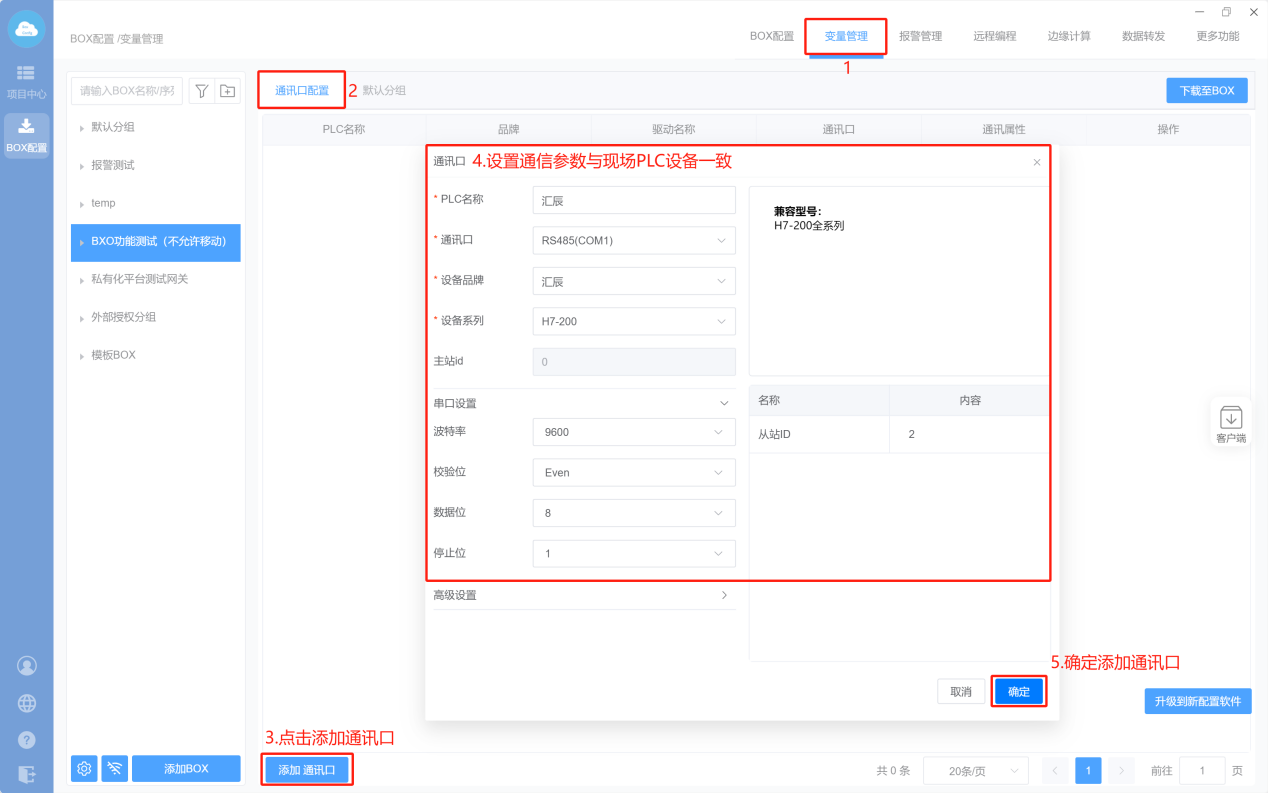

1. 设置串口参数（box和PLC设置保持一致）

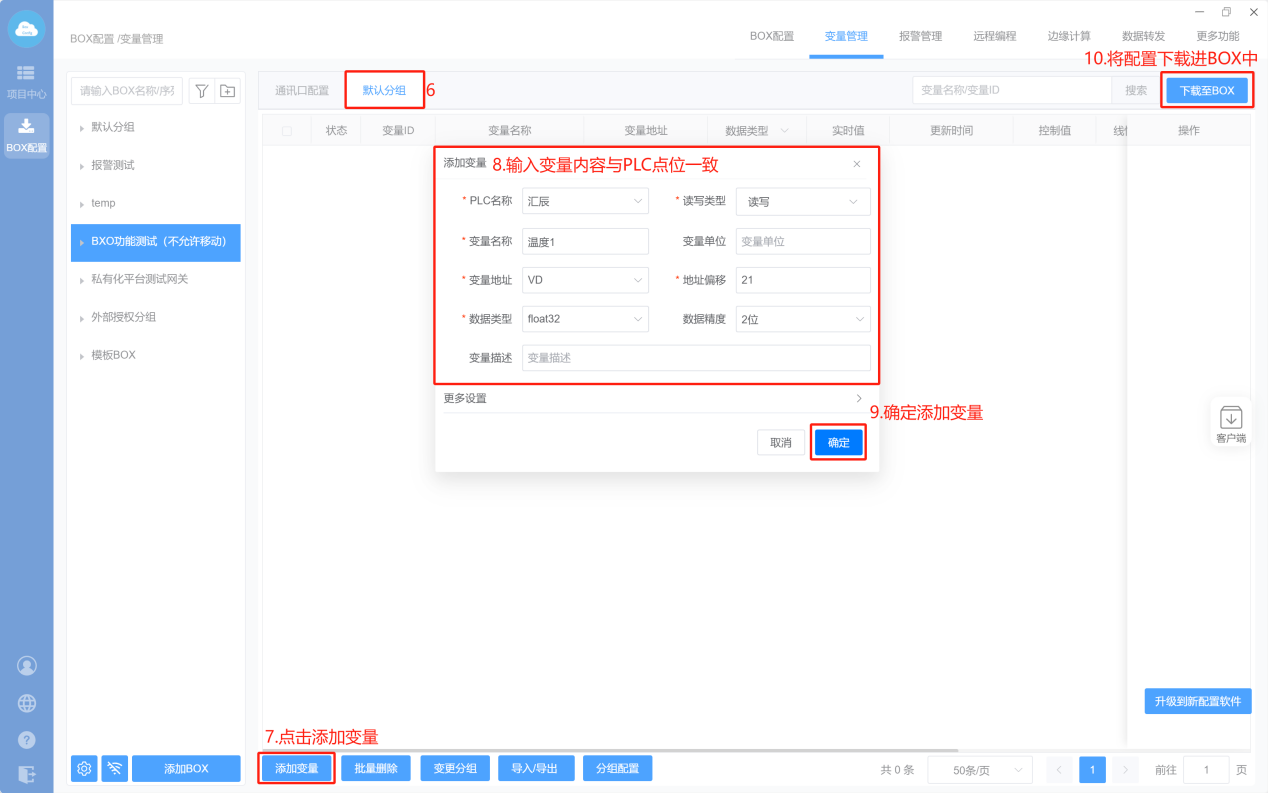

2. 添加变量

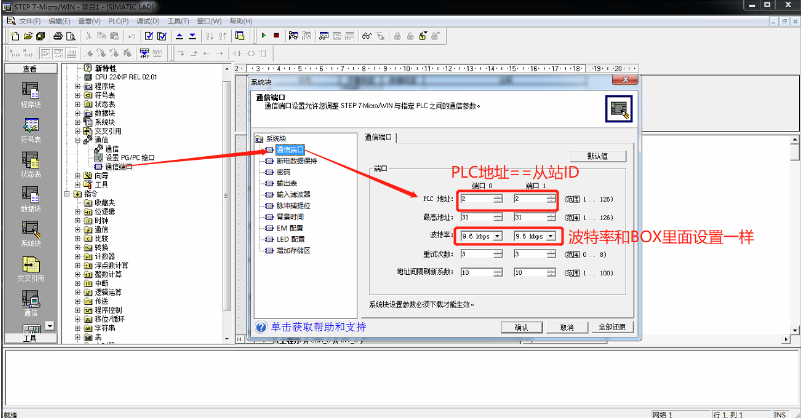

3. PLC设置 (a). H7-200的PLC设置

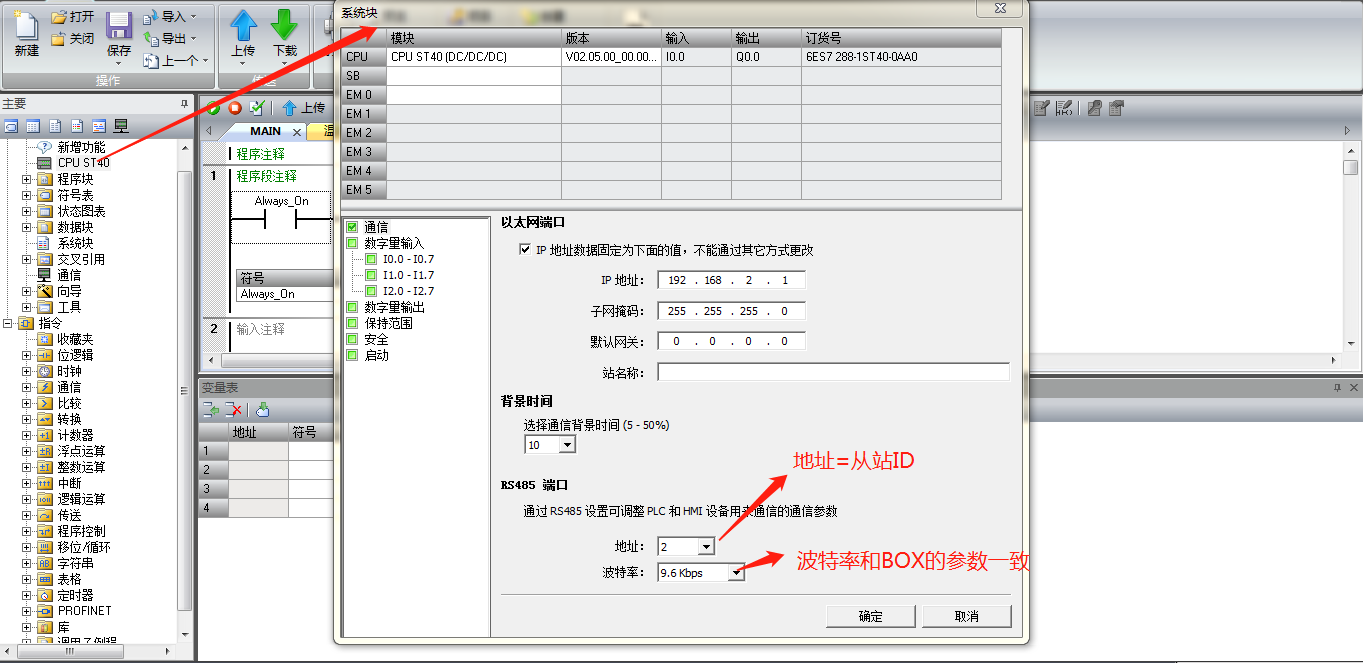

(b). H7-Smart的PLC设置

1.10.2 H7-Smart网口

通讯线缆：普通网线

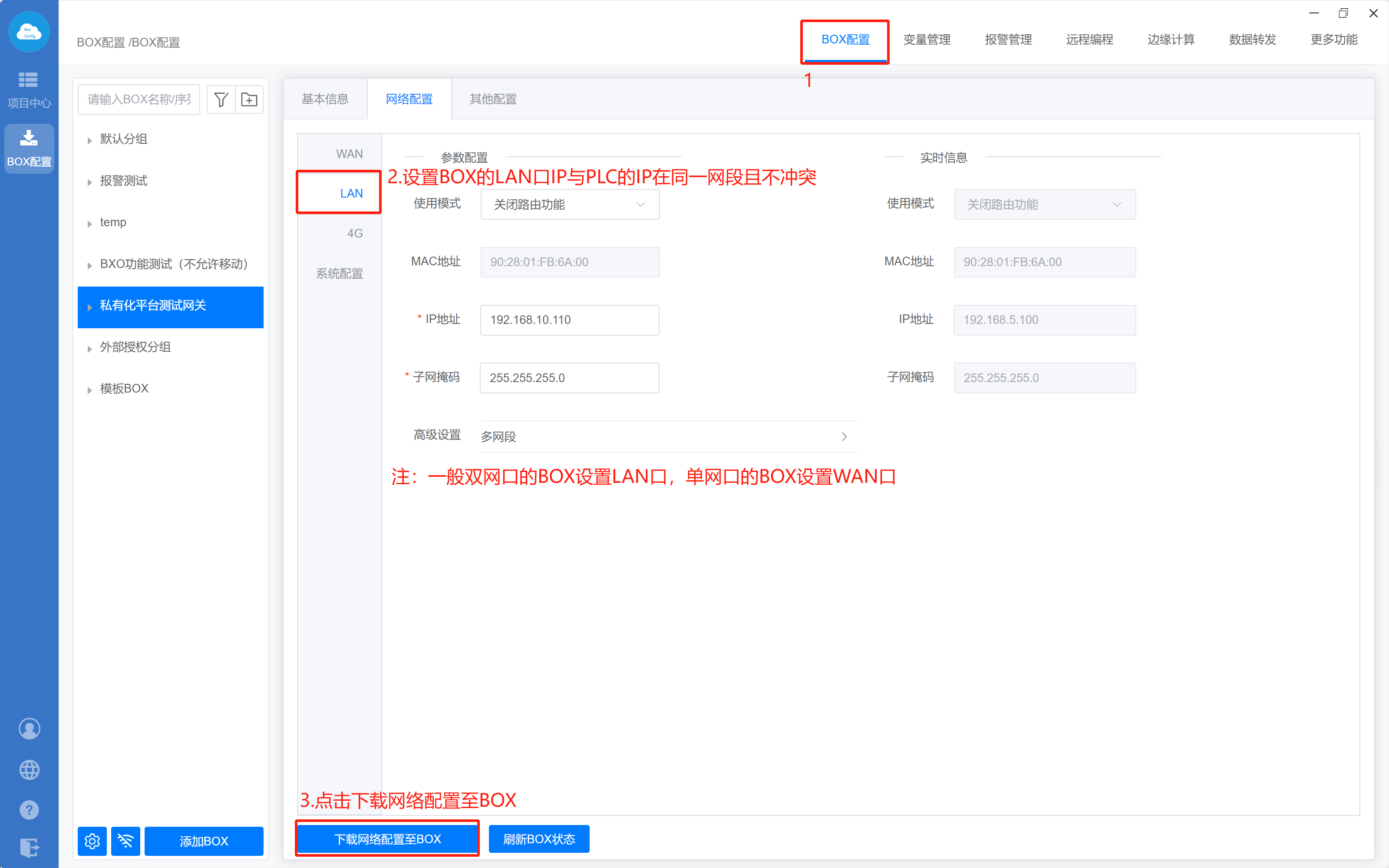

1. Box设置（注意：修改box参数，与PLC保持在同一网段）

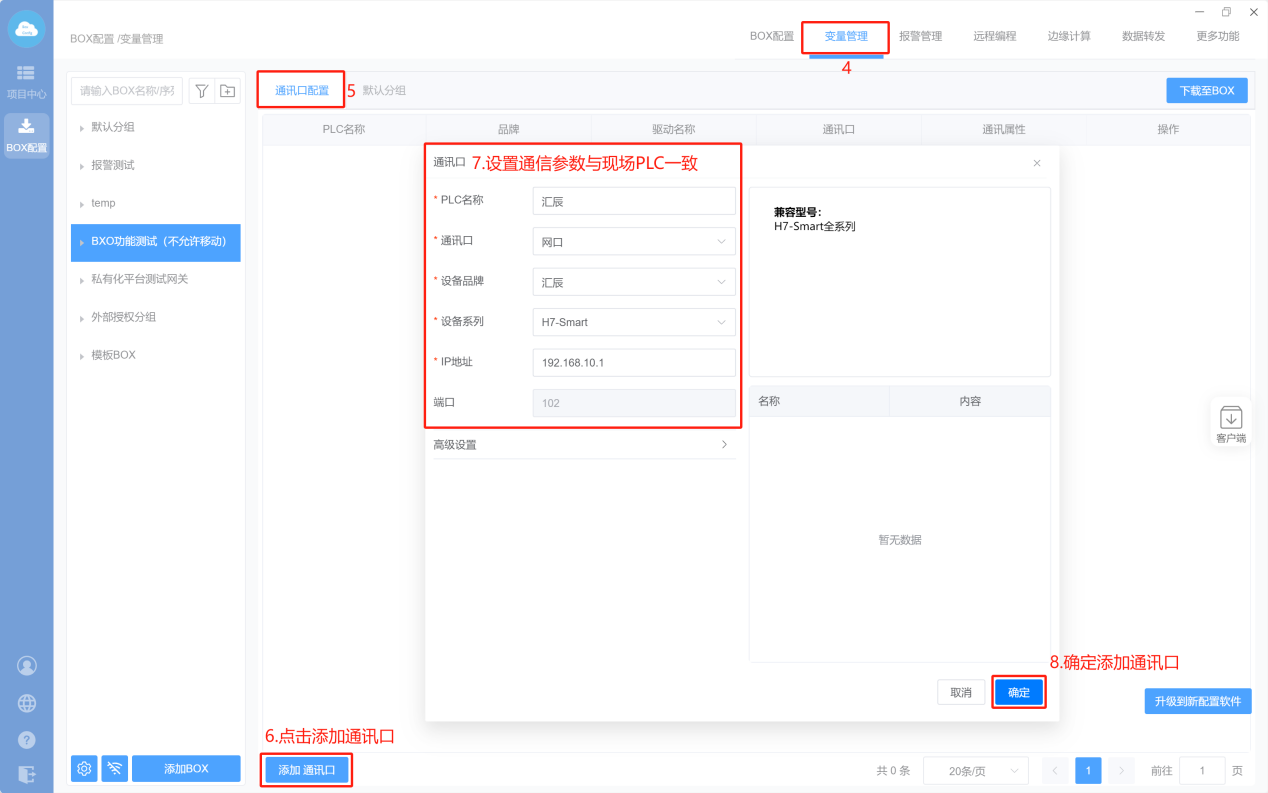

2. 添加通讯口

3. 添加变量

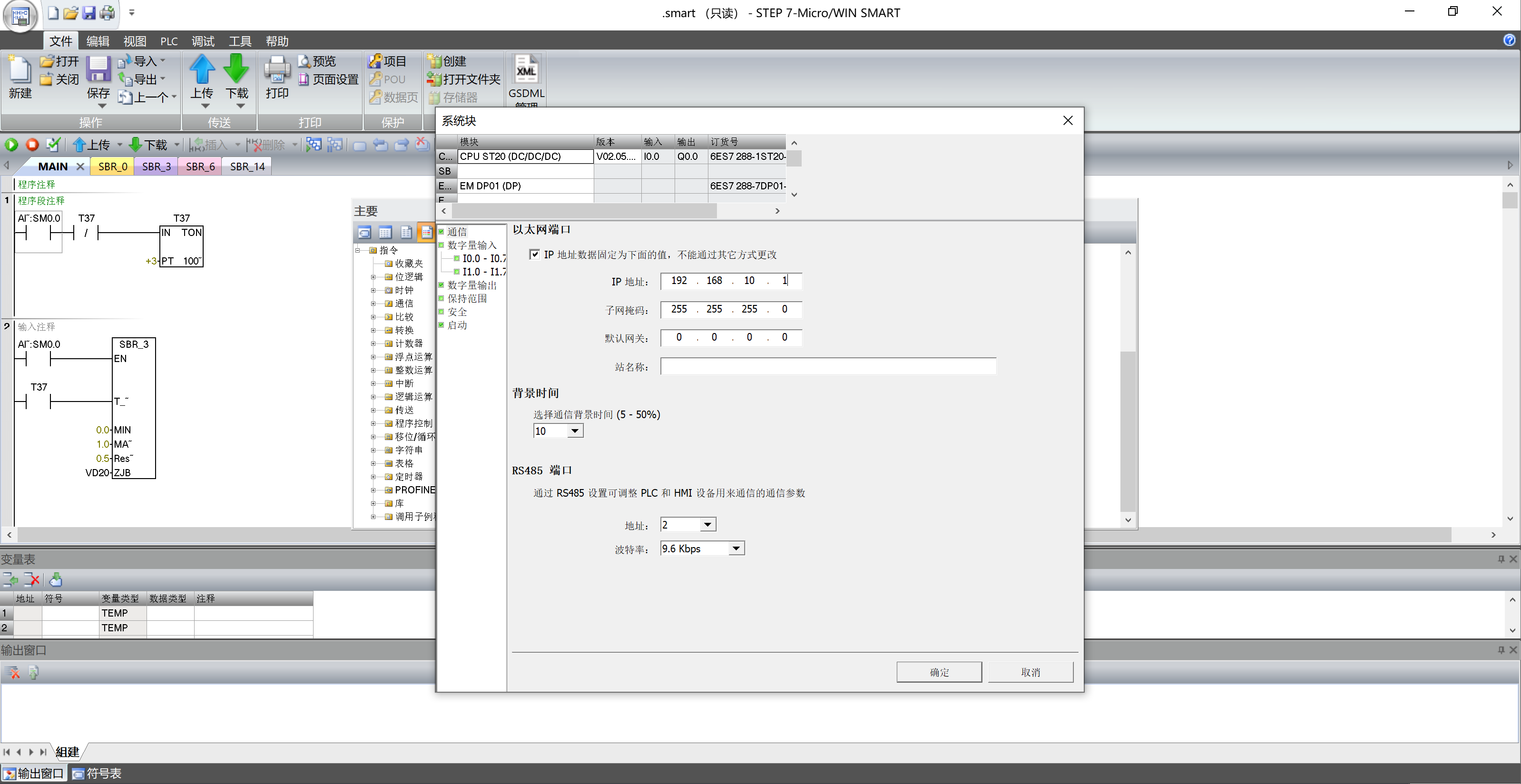

4. PLC设置
