配置工具详细说明

1.1.1.登录

1.登录

2.退出登录

1.1.2.项目信息

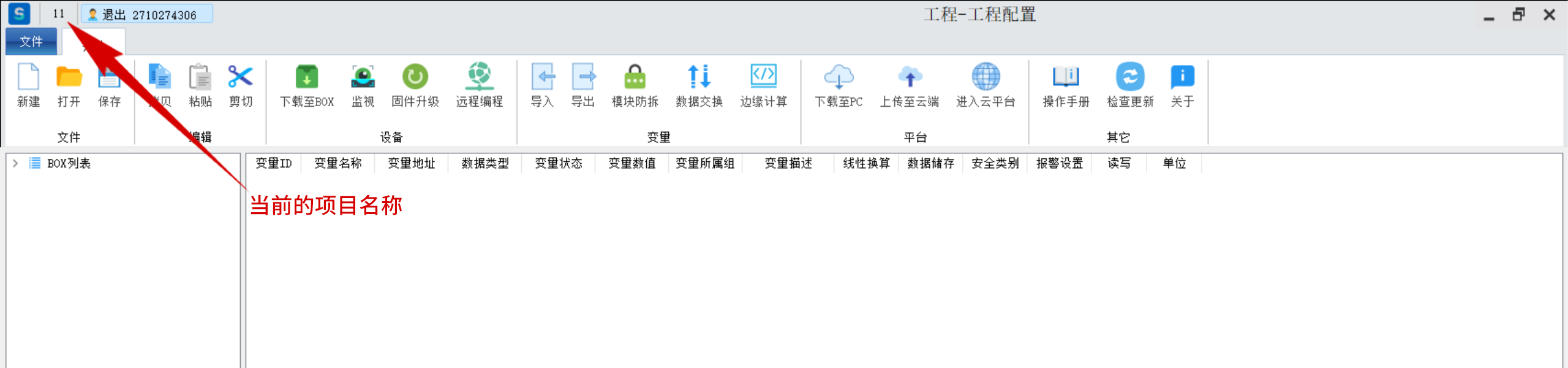

登录成功后，弹出项目选择的窗口

1.1.3.文件管理

1.新建
点击新建，可创建一个新的配置文件，页面上出现“BOX”列表

2.打开

点击“打开”，可选中电脑上的配置文件后打开

3.保存
当配置文件有变化后，“保存”按钮可用，否则置灰。
点击“保存”，保存当前配置文件。

1.1.4.BOX管理

1.1.4.1.BOX增删改

1.添加BOX

1.BOX 名称：自定义。
2.BOX 型号：根据BOX实际型号选择。
3.BOX 序列号：选填，点击“监视”按钮会从BOX上读取上来。
4.上传模式：4G、wifi、以太网三种模式，根据现场实际情况选择。
5.固件版本号：BOX的版本号，不可填写，点击“监视”按钮会从BOX上读取上来。
6.实时上传：默认不勾选，勾选后数据进行实时检测，如果数据变化，数据就上传。
7.上传间隔：设置上传的时间间隔，比如设置1s,那么1s会检测一次数据，如果与前1s数据不同，那么就上传，如果相同，则不上传。

2.修改BOX
点击BOX 名称，弹出编辑页面。

3.删除BOX

1.1.4.2.BOX端口设置

1.RS485(COM1)
如果使用BOXRS485口连接设备，那么需要设置此端口;

2.RS232(COM2、COM3)
只有单网口/双网口系列的产品包含此端口
如果使用BOXRS232口连接设备，那么需要设置此端口;

3.WAN

（1）使用WAN 连接外网

自动获取：网线对应的路由器的设置自动获取可上网。

手动设置：根据路由器的设置，设置一个能上网的IP。

（2）使用WAN 连接设备

交换机功能：设置此功能后，WAN IP 和LAN IP 相同。LAN IP 要和设备在一个网段。

手动设置：设置WAN IP ，注意要和设备的IP在一个网段。

4.LAN

IP地址、子网掩码:手动输入；

路由设置：
关闭路由功能：默认此项，即不带4G路由功能
开启路由功能：BOX使用4G方式上网，选择此项，具备4G路由功能，通过运营商4G网络WCDMA、TD-SCDMA进行拨号连网,就可以实现数据传输，上网等。
支持的型号有双网口和单网口；
应用场景：使用一张物联网卡同时让BOX和萤石云摄像头同时上网。

1.1.4.4.添加设备

1.选中RS485(COM1)/RS232(COM3)/WAN/LAN,点击右键，选择添加设备
下图以RS485(COM1)为例

2.输入设备名称

1.1.5.变量配置

1.添加变量

a.基本信息

变量名称:自定义
变量单位：选填，变量的单位，如m，kg等
地址类型：选择PLC 中的地址类型
地址偏移：输入PLC 的地址
数据类型：选择变量的数据类型

读写类型：分只读和读写
只读：只能监控变量的值，不可写值；
读写：能监控变量的值，还可以写值。
变量描述：选填，自定义

b. 线性变换
如果想在平台上展示的数据和设备的如果不一样，比如除以10

c. 报警配置
详细配置方法

d. 存储配置
详细配置方法

e. 安全配置
如果想要设置某些变量某些用户不可见，那么需要设置安全级别；
设置后如果用户无此级别的权限，那么此变量不可见。

设置安全级别，如果用户无此级别的权限，那么此变量不可见。

1.修改变量

2.删除变量

1.1.6.编辑

选择某一变量，可进行复制/剪切/粘贴操作。
也可以使用快捷键CTRl+X/C/V。

1.1.7.平台

上传到云端：把配置文件上传到服务器
下载至Pc：把云平台上的配置文件使用配置工具打开。
进入平台：进入云平台
