一. BOX初次配置

1.1 使用流程

1.1.1 申请账户

登录网址：https://iot.scicala.com/register/companyRegister

点击注册账户，输入公司信息+账户名+密码+手机验证码，如下图:

点击 “提交申请” ，然后联系销售或者技术支持，予以通过。1个手机号只能注册一个账户。

1.1.2 下载BOXConfig配置软件

登录网址：http://www.scicala.com/zlxz
下载地址2：http://iot.scicala.com/download/downloadCenterFile/BoxConfig.zip
下载BOXConfig，并安装至电脑。

操作系统要求：Windows7/ Windows8/ Windows10/ Windows server2008以上
系统环境要求：安装.NET4.0以上，原则上Windows7以上系统自带。

注意：
BOX的相关配置可以使用配置软件进行配置，也可以直接登录云平台在网页端进行配置，2种方式操作方法一样，以下以配置软件为例进行介绍。

1.1.3 登录账户

输入账户和密码，点击登录

1.1.4 联机操作

BOX接入24V电源，盒子电源指示灯亮。

修改上网方式
使用网线连接LAN 口和电脑，设置电脑网卡IP 和盒子IP在一个网段，比如盒子当前ip 为192.168.10.100,设置电脑网卡的IP为192.168.10.99。
详见下图：

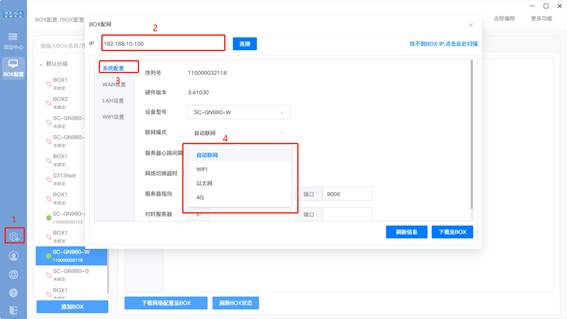

点击“BOX离线配网”，在弹出的对话框中输入BOX当前的IP地址（默认为：192.168.10.100），点击连接。
（1）针对固件版本为3.4及以下的BOX
详细说明见《BOX链接云平台（固件3.4及以下版本）》
【系统配置】里联网方式里选择上网方式，配置好后，点击“下载至BOX”。

（2）针对固件版本为3.5及以上的BOX
详细说明见《BOX链接云平台（固件3.5及以上版本）》
输入BOX的用户名和密码，默认admin，123456

【网络配置】里设置联网方式，设置好点击“保存”

1.1.5 添加BOX
注意：盒子需要正常上电且连接上服务器。
在“BOX配置”里点击“添加BOX”，在弹出窗口里填写名称及序列号，点击“检测是否在线”，BOX在线就可以点击确定

1.1.6 采集数据

1.1.6.1 串口设备

西门子S7-200为例
1、 接线
PLC端 BOX端
3 RS485:A
8 RS485:B
2、 添加设备
在“BOX配置”里选中对应BOX，“变量管理”里的“通讯口配置”，点击“添加通讯口”，选择对应的COM口，以及PLC的品牌型号，串口通讯保持和PLC的通讯参数一致，配置好之后点击确定。

3、 添加变量
在“变量管理”的分组里“添加变量”，填写设备来源、读写类型、变量名称、变量地址、地址偏移、数据类型、数据精度等等，配置完成之后再点击确定。

 设备来源：选择对应的设备
 变量名称：自定义
 变量地址：选择PLC 中的地址类型
 数据类型：选择变量的数据类型
数据类型 说明 数据类型 说明
Bool 位 float32 单精度浮点数
int16 16位整数 Double 双精度浮点数
uint16 16位无符号整数 Long 长整数
int32 32位整数 bcd bcd码
uint32 32位无符号整数 bcd32/64 32/64位bcd
 读写类型：分读写、只读、只写
读写：能监控变量的值，还可以写值；
只读：只能监控变量的值，不可写值；
只写：只能控制变量的值，不可读取值。
 变量单位：选填，变量的单位，如m，kg等
 地址偏移：输入PLC 里的变量地址
 数据精度:对浮点数的数据进行精确到小数点
 变量描述：选填，自定义
4、 下载至BOX。

1.1.6.2 网口设备

注意：盒子网口要设置和设备同网段但不相同的IP。
西门子S7-200 Smart设备为例
1、 接线
PLC端 BOX端
普通网线 LAN/WAN口
2、 设置BOX的IP地址
在“BOX配置”里选中对应BOX，“BOX配置”的“网络配置”里，选中LAN（WAN）,设置和PLC同网段的IP地址，配置完之后点击“下载网络配置至BOX”

3、 添加设备
在“变量管理”里的“通讯口配置”，点击“添加通讯口”，选择BOX连接的接口，以及PLC的品牌型号，填写PLC的IP地址，配置好之后点击确定。

4、 添加变量（同串口设备）
在“变量管理”的分组里“添加变量”，填写设备来源、读写类型、变量名称、变量地址、地址偏移、数据类型、数据精度等等，配置完成之后再点击确定。

5、 下载至BOX。

1.1.7 下载至BOX

1.1.7.1 下载

前提：BOX在线
点击右上方的“下载至BOX”，勾选需要同步的功能块，点击确定。

1.1.7.2 监视数据

1、 远程监视
前提：BOX在线
进入【项目中心】选中项目名称，点击【数据监控】，选中“实时数据”。
 状态绿色：通讯正常
 状态红色：通讯不正常

1.1.8 添加项目

1.1.8.1 添加项目

在“项目中心”里点击“添加项目”，填写项目名称，位置选择，最后点击确定。

1.1.8.2 绑定BOX

在“项目中心”里选中对应项目，点击“项目配置”的“添加BOX”，在弹出窗口里选择BOX，并确定

1.1.9 组态绘制

1、 进入【项目中心】 ——选择项目——鼠标移动到【设备监控】，出现“编辑组态”的提示，点击“编辑组态”，调整到组态页面。

2、 设置画布名称和画面尺寸
 自适应大小：以画布内元素为大小边界，自动适应整个屏幕。
 固定大小 ：以内置的尺寸为大小边界；
 自定义大小：用户自动设置长宽尺寸。

3、 拖动控件到画布，设置关联的变量，然后保存。
详细使用说明见《组态画面》

设置起始画面

4、 进入设备监控画面，即可查看组态。

1.1.10 电脑端查看

1.1.11 手机端查看
1公众号：扫描以下二维码（图1）
2.小程序：扫描以下二维码（图2）

绑定新账户–输入账户名和密码–绑定成功之后–进入小程序查看画面和组态

1.2 BOX链接云平台（固件3.5及以上版本）

注意：
固件版本是3.5以上的BOX，使用离线配置设置需要登录账户密码，账号密码默认是：admin，123456

1.2.1 4G链接

注意：
(1) BOX接入24V电源，并安装上SIM卡（出厂自带一张）和天线；
(2) 电脑与BOX网线直连，电脑网卡IP需要设置和BOX IP同一网段；
(3) 配置完需要点击“保存”才生效。

1、点击“离线配网”，在弹出的页面输入BOX IP地址，点击“连接”，输入账户密码后进入BOX配置页面。
2、【网路配置】设置上网方式为4G后点击保存。

1.2.2 WIFI链接

注意：
(1) BOX接通电源，并安装上天线；
(2) WiFi名称和密码不能包含中文；
(3) 配置完需要点击“保存”才生效；
(4) WiFi的网段不能和WAN 和LAN网段一样。

1、点击“离线配网”；
2、输入BOX的IP地址；
3、设置BOX型号、上网方式；
4、更改BOX WIFI名称和密码。（BOX默认WiFi名称和密码 ：admin 12345678）
5、把配置下载到BOX里。

1.2.3 以太网连接

注意：
（1） 配置完需要点击“保存”才生效；
（2） WAN的IP不能和LAN IP在一个网段。

1、 接线
盒子WAN 口连接一根可以连接外网的网线。
2、 设置上网模式
设置BOX上网模式：以太网（Ethernet）

3、 设置wan口
wan 口设置，根据盒子wan 口插的路由器情况设置自动获取或者静态分配

1.2.4 自动联网

注意：系统固件版本3.41001及以上可以使用。

1．4G和网线上网自动切换
说明:当网线和4G同时满足上网的情况下，使用网线上网
a. 网络配置，设置联网模式：自动联网

b. WAN设置，根据盒子wan 口插的路由器情况设置自动获取或者静态分配

2．WiFi和网线自动切换
说明:当网线和WiFi同时满足上网的情况下，使用网线上网
a. 首先设置上网模式为“自动联网”

b. 然后设置WiFi的用户名和密码

c. 设置完下载到BOX

1.3 BOX链接云平台（固件3.4及以下版本）

注意：
(1) BOX接入24V电源，并安装上SIM卡（出厂自带一张）和天线；
(2) 电脑与BOX网线直连，电脑网卡IP需要设置和BOX IP同一网段；
(3) 配置完一定要下载至BOX。

1、点击“离线配网”
2、输入BOX的IP地址。
3、设置BOX型号、上网方式。
4、下载至BOX。

1.3.2 WIFI链接

注意：
(1) BOX接通电源，并安装上天线；
(2) WiFi名称和密码不能包含中文；
(3) 配置完成一定要下载至BOX；
(3) WiFi的网段不能和WAN 和LAN网段一样。

1、点击“离线配网”。
2、输入BOX的IP地址。
3、设置BOX型号、上网方式。
4、设置BOX WIFI名称和密码。（BOX默认WiFi名称和密码 ：admin 12345678）
5、下载至BOX

1.3.3 以太网连接

注意：
（1） 配置完成一定要下载至BOX；
（2） WAN的IP不能和LAN IP在一个网段。

1、 接线
盒子WAN 口连接一根可以连接外网的网线。
2、 设置上网模式
设置BOX型号，上网模式：Ethernet

3、 设置wan口
双击wan 口，根据盒子wan 口插的路由器情况设置自动获取或者静态分配

1.3.4 自动联网

注意：系统固件版本3.41001及以上可以使用。
1、 4G和网线上网自动切换
说明:当网线和4G同时满足上网的情况下，使用网线上网
a. 系统配置，设置联网模式：自动联网

b. WAN设置，根据盒子wan 口插的路由器情况设置自动获取或者静态分配

c. 配置完下载到BOX

1.4 报警设置与推送

1.4.1 报警设置

点击【BOX配置】-选择对应BOX名称-点击【报警管理】界面，然后点击左下角“新建报警”，弹出【新建报警】界面。

设置好后点击下载至BOX。

1.4.2 查看报警

当报警触发后可以到配置软件项目中心或者云平台查看报警。
方法1：项目中心查看某个项目的报警
a、配置软件项目中心-报警管理中查看

b、云平台项目中心-报警管理中查看

方法2：查看所有项目的报警
云平台报警管理中查看

1.4.3 报警推送

1、 平台报警推送设置
a. 关注需要推送报警的项目

b. 开启报警推送类型和报警推送方式

2、 短信设置
a. 推送以账户为单位，规则只针对当前用户有效，设置改账户的手机号，发生报警推送至改手机号

b. 推送以手机号为单位，在项目中心里【报警管理】的“短信推送”添加手机号，关联对应的组别。

3、 微信端设置
微信里面搜索本公司公众号“霜蝉科技”，绑定账户，当该账户有报警时，报警推送至该微信。
点击 “报警设置”，弹出【用户列表】页面，然后点击“绑定新用户”，输入平台的用户名和密码。

1.5 数据存储与查看

1.5.1 数据存储设置（周期）

周期存储：可设置秒/分/时三个维度存储一次，存储时间自定义。

然后点击下载至BOX。

1.5.2 数据存储查看（周期）

1、【项目中心】—【实时数据】添加收藏组

2、进入【数据监控】-【历史曲线】，选择收藏组

注意：1.历史数据10分钟刷新一次，刚配置完存储后请等待10-20分钟之后再查看。一个收藏组最多添加10个收藏变量。云平台的设置、查看与配置软件端操作一致。

1.5.3 数据存储设置（条件）

点击【BOX配置】-【更多功能】，在【条件存储】界面添加规则，设置完成后点击“保存”。
触发：当条件由不满足变成满足时，添加的变量存储1次数据。

注意：
1.每天一个变量的存储的历史数据不能超过1440条，到达1440条后停止存储;
2.盒子固件版本3.385及以上版本支持条件存储。

1.5.4 数据存储查看（条件）

进入【数据监控】-【历史曲线】
点击“收藏分组”，选择“条件存储”

二. 远程下载PLC程序

2.1 前提条件

（1） 申请账户（详见）
（2） 下载配置软件（详见）
（3） 登录账户（详见）
（4） 添加BOX（详见）
（5） 设置BOX上线（详见）

2.2 串口设备西门子S7-200为例

注意：
（1）远程编程过程中，BOX和PLC的数据采集过程会终止。
（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。

1、 接线

2、 登录配置软件选择需要链接的BOX，输入需要的信息，点击“开启远程编程”。

等待提示“开启远程编程成功后，请使用串口COM*”

打开编程软件，开始远程上下载，监视PLC程序；
说明：STEP7编程软件，西门子S7-200只支持32位操作系统
3、 PLC设置
a.PPI属性

b.本地连接设置配置软件提示的端口号

c.点击通信

2.3 网口设备西门子S7-200 Smart设备为例

注意：
（1）远程编程过程中，BOX和PLC的数据采集过程会终止。
（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。

1、 接线

2、 登录配置软件选择需要链接的BOX，输入需要的信息，点击“启动链接”。
等待提示“开启远程编程成功”

等待启动链接成功之后，则打开编程软件，开始远程上下载，监视PLC程序；
3、 打开STEP7编程软件

4、确定
