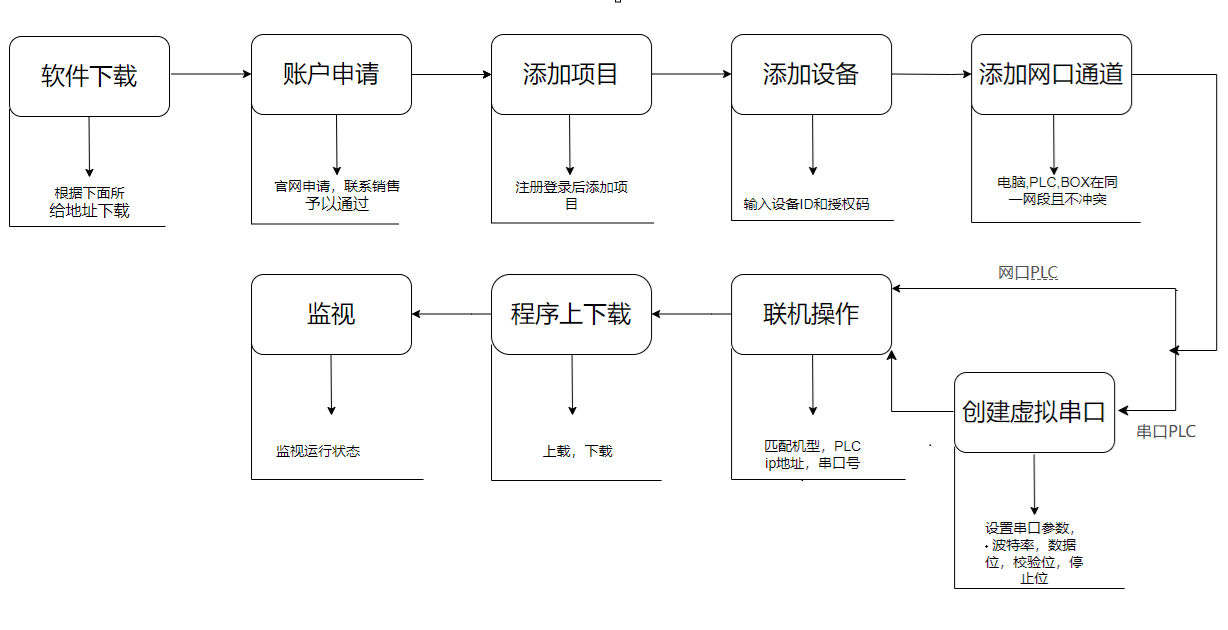

使用流程

一、软件配置

1.1 下载配置SC_SCLink软件

（1）软件下载

进入上海霜蝉技术文档网站help.scicala.com, 下载SC-SCLinK软件
点击下载
（若电脑浏览器显示无法下载，点击保留，仍然保留，继续下载。）

（2）注册

登录网址”https://iiot.scicala.com/login"
注册霜蝉云账号，点击“注册账号”，进行注册账号。（已有账号，请跳过）

（3）登录

登录注册的账号，输入用户名，密码，点击登录，需要保存密码，请勾选“自动登录”如下图：

（4）添加项目

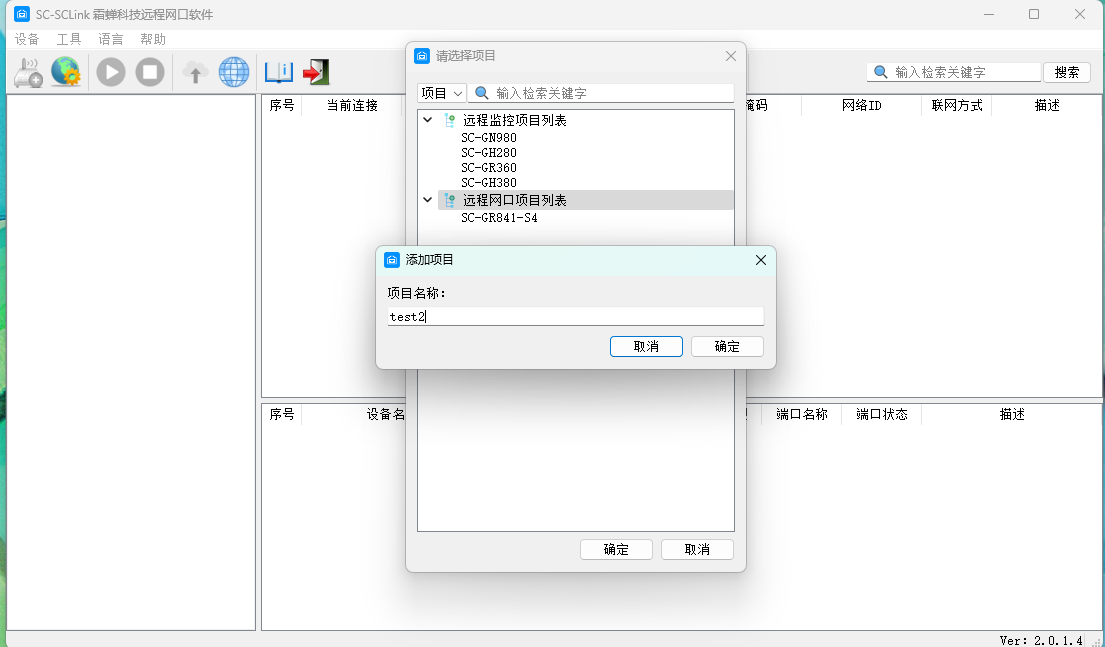

点击远程网口列表，右键添加项目，

（5）添加设备

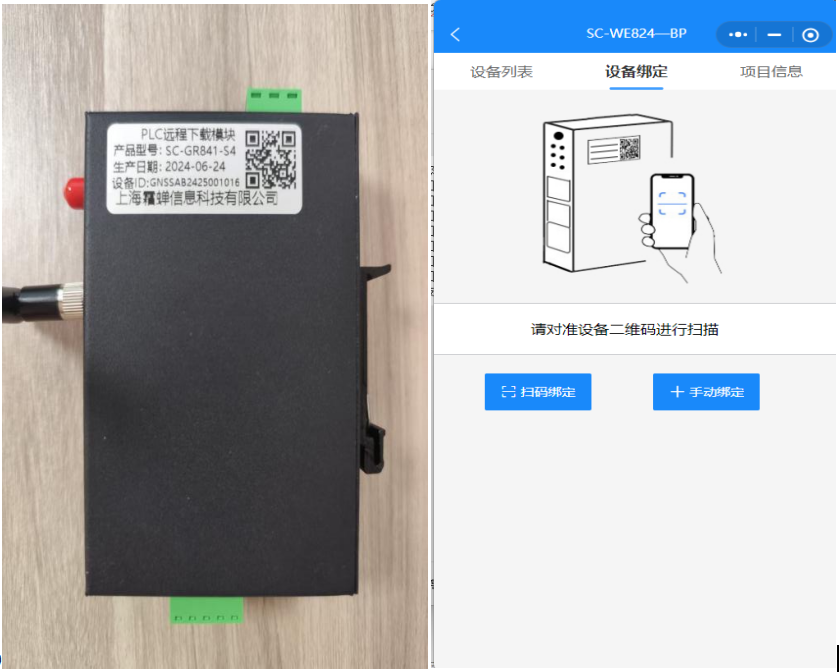

(i)手机扫码添加

手机搜索微信小程序“霜蝉云”，登录账号，扫码添加设备。

(ii)手动添加设备

通过软件手动添加，在添加设备窗口填写，输入设备ID,授权码，设备名称（自定义，可不填，默认名称为设备ID）,点击确认添加。设备底部二维码，包含设备ID和授权码，通过手机扫一扫，可以看到设备信息逗号后6位为设备授权码。

将设备ID和授权码填入，设备名称自定义，点击添加即可。注意：1台设备只能绑定到一个账号下的一个项目

（6) 添加网络通道

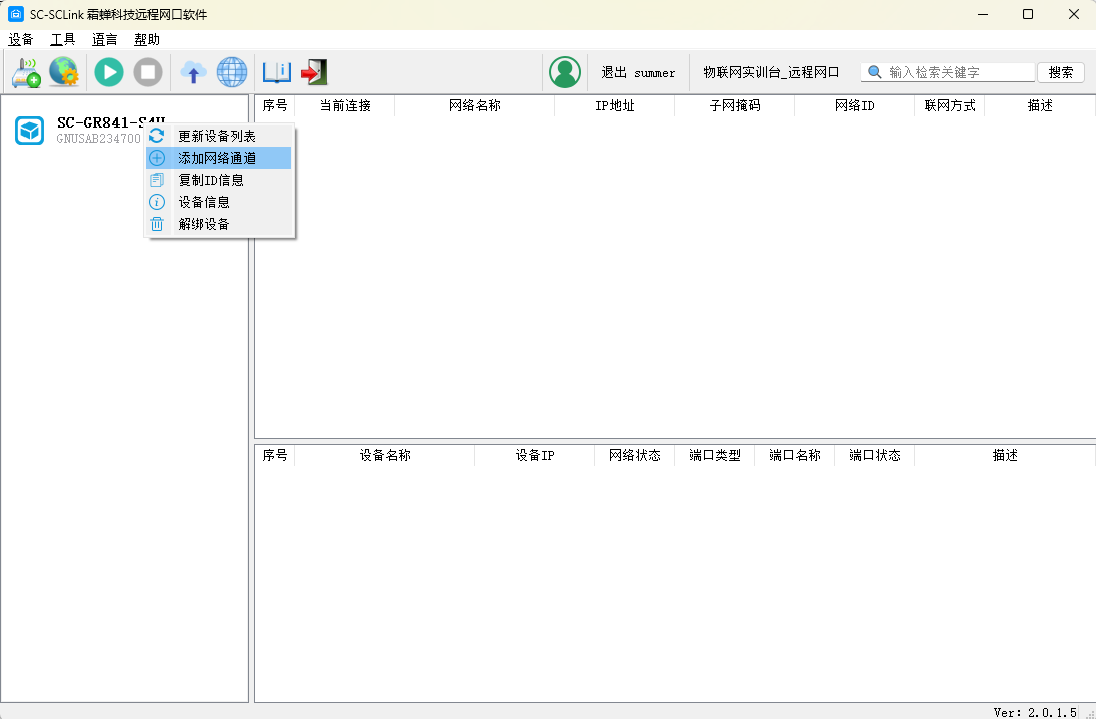

选中对应的设备，点击右键添加网络通道。

网络通道信息

二、联机操作

2.1 SC-GR84-S4联网方式

(1)有线联网

给终端设备接入9-24V电源，电源指示灯亮起，使用网线一端连接路由器LAN口，另一端连接终端设备LAN口，网络信号灯闪烁后保持亮度。

(2)WiFi联网

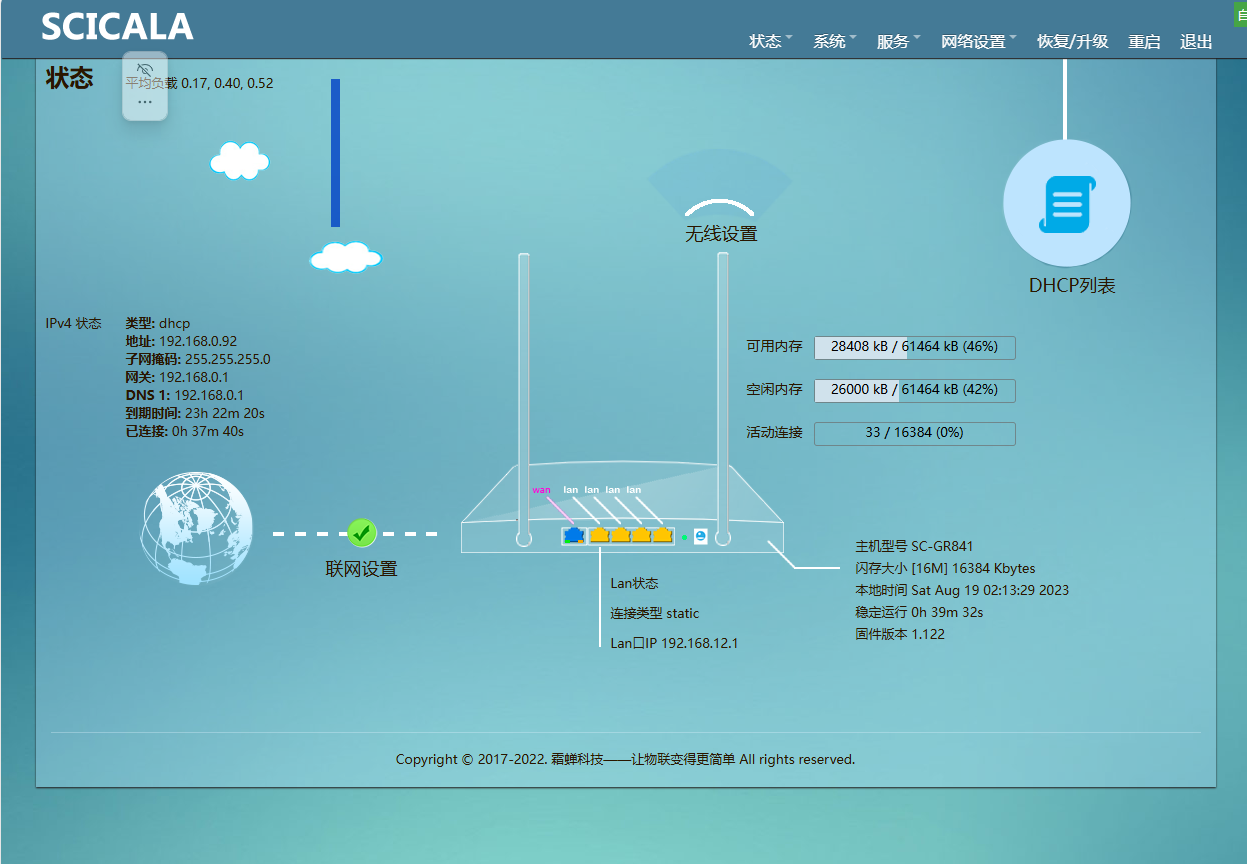

使用浏览器登录终端设备网关地址(默认192.168.10.1)

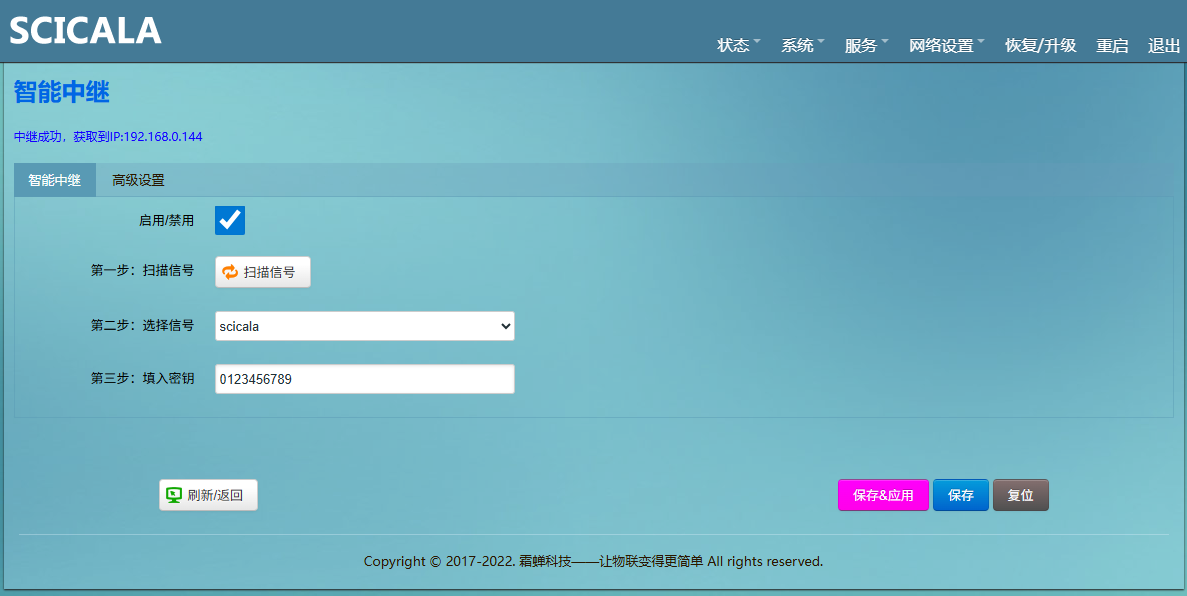

点击“网络设备”，选择“智能中继”，进入智能中继页面设置需要连接的WiFi热点。
1.扫描信号
2.选择需要连接的信号
3.输入连接信号的密码
4.勾选启用，点击保存&应用。
当上方显示，中继成功，获取到IP地址 即代表WiFi连接成功。

(3)4G联网

取出设备上的SIM卡座(按住卡座旁边的黄色按钮自动弹出)，将SIM卡放入卡座，重新装入设备中，将设备重新上电。

三、连接西门子西门子S7-200 SMART网口PLC

3.1C-GR841-S4网口设备连接西门子S7-200 SMART 网口PLC

3.2 STEP 7-MicroWIN SMART软件配置

（1）通信设置

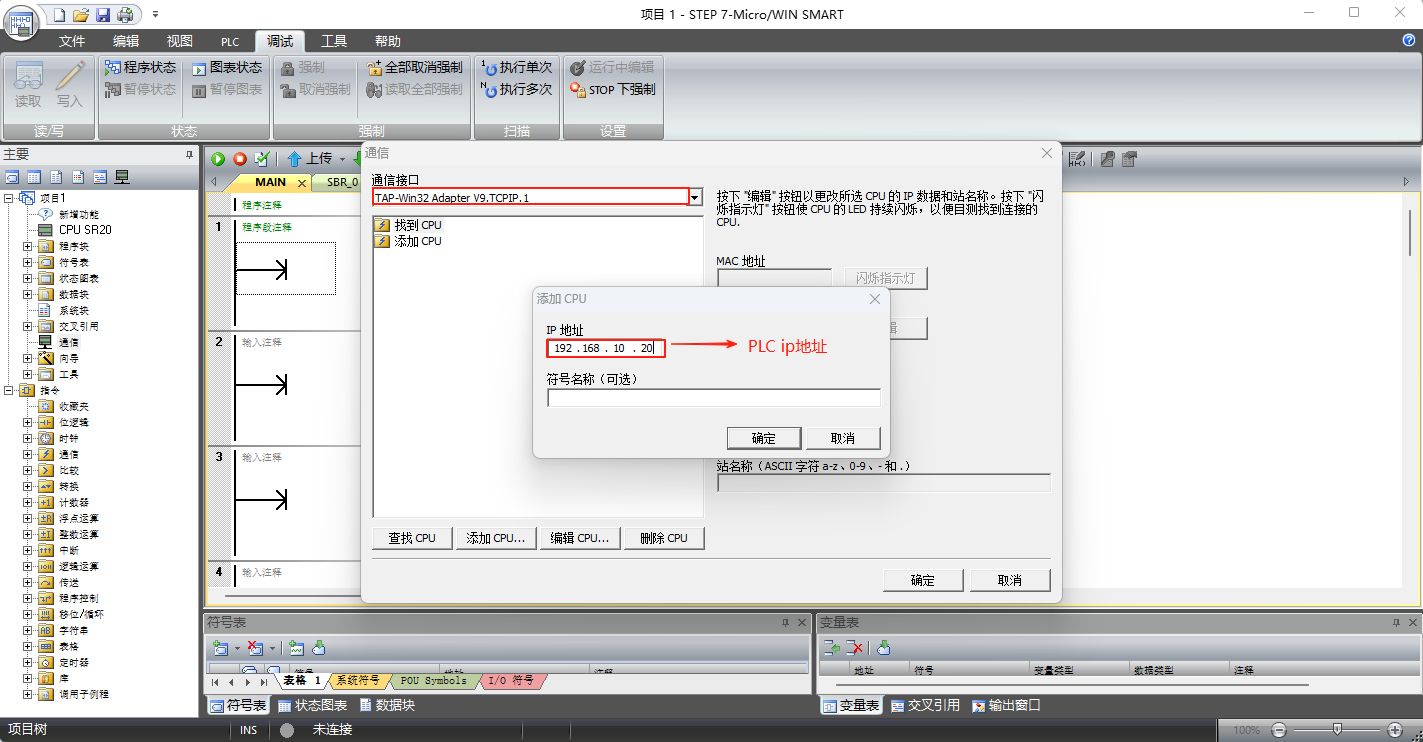

打开STEP 7-MiCroWIN SMART软件，点击通信，添加CPU,输入IP地址，点击确定，

联机成功。

（2)PLC程序编写

（1)绘制梯形图

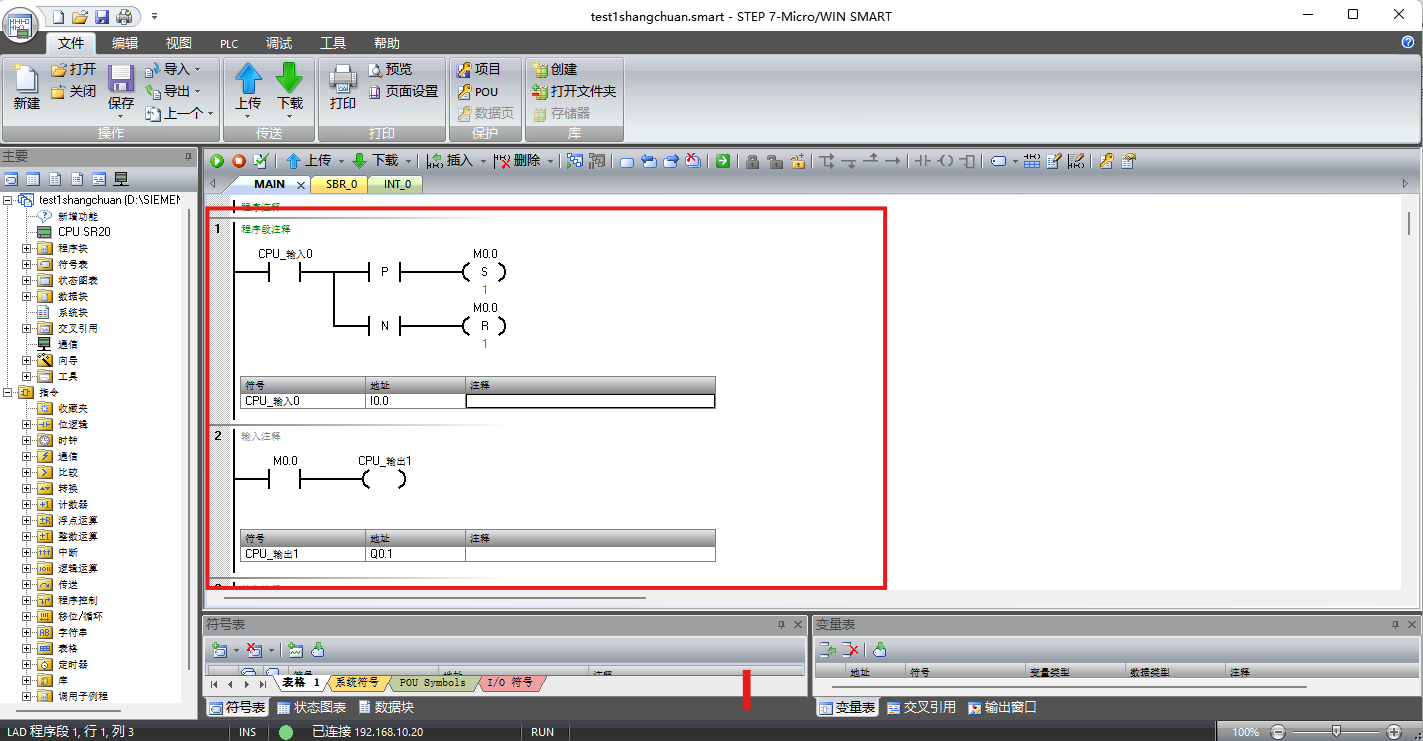

(3)项目运行监视

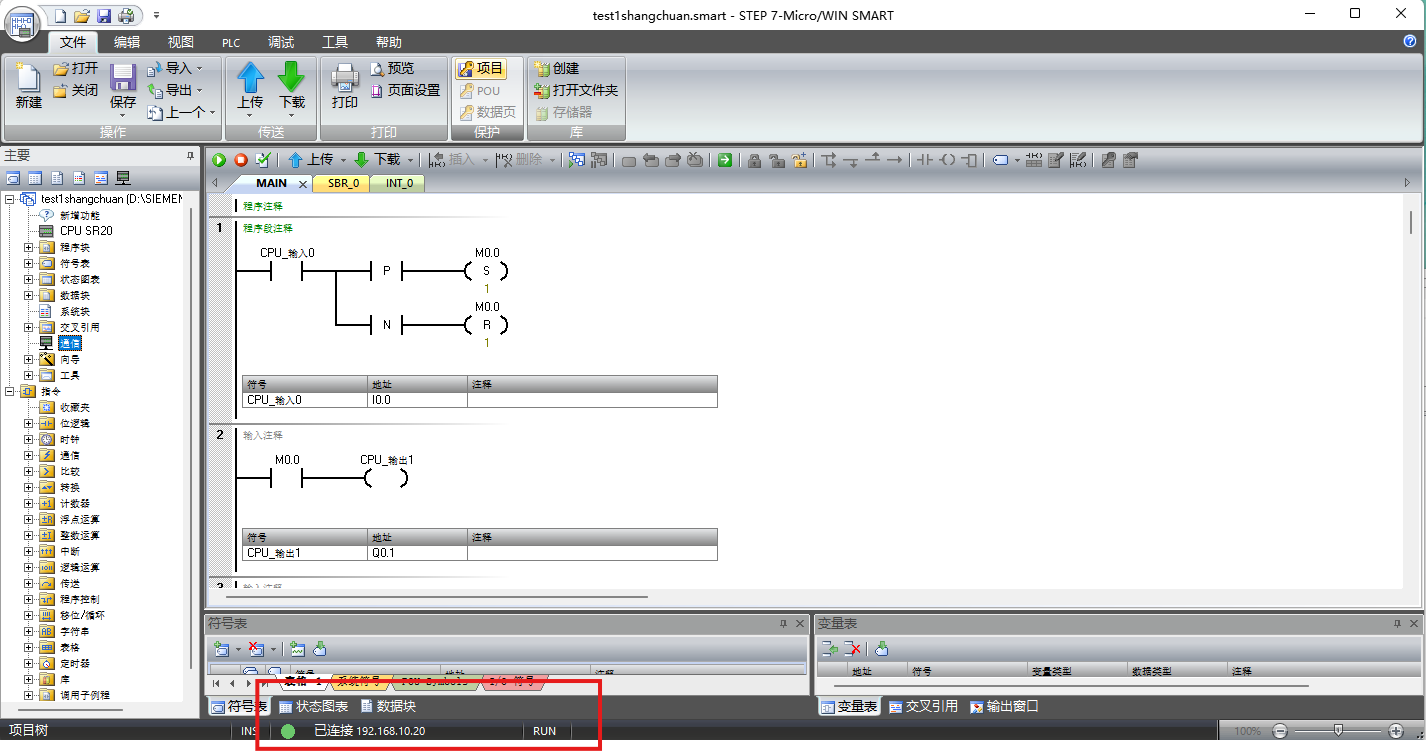

点击编译,下载,RUN,监视程序状态，

四 、连接西门子S7-200-CN串口PLC

4.1 SC-GR841-S4网口设备连接西门子S7-200 CN 串口PLC

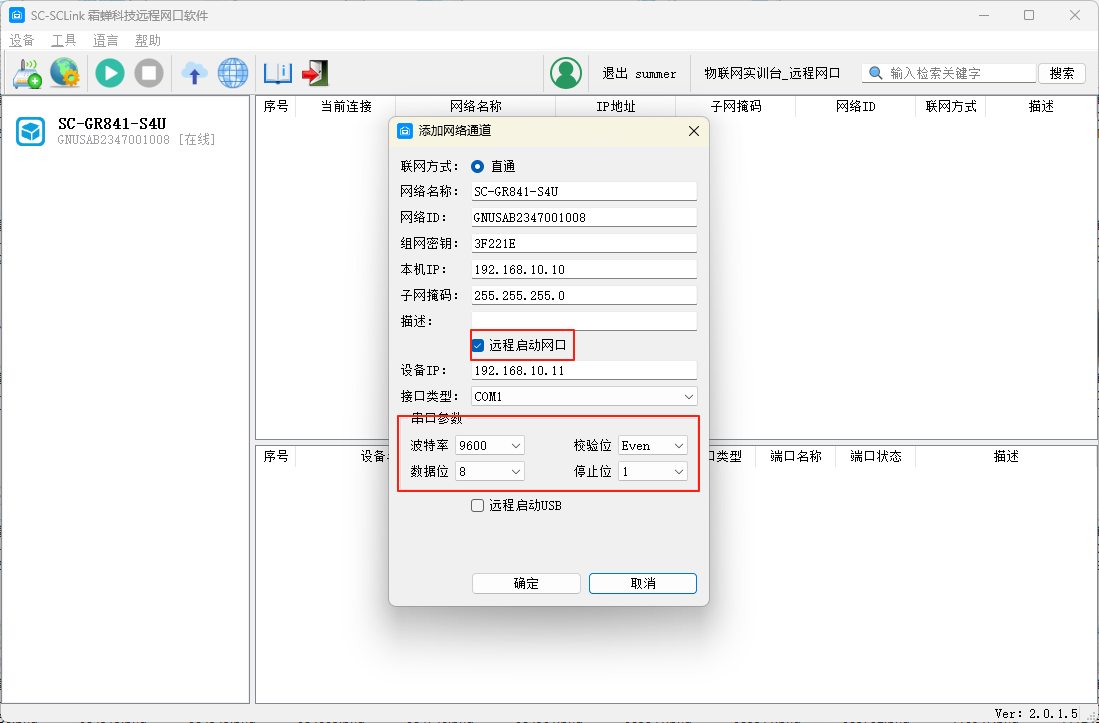

（6) 添加网络通道

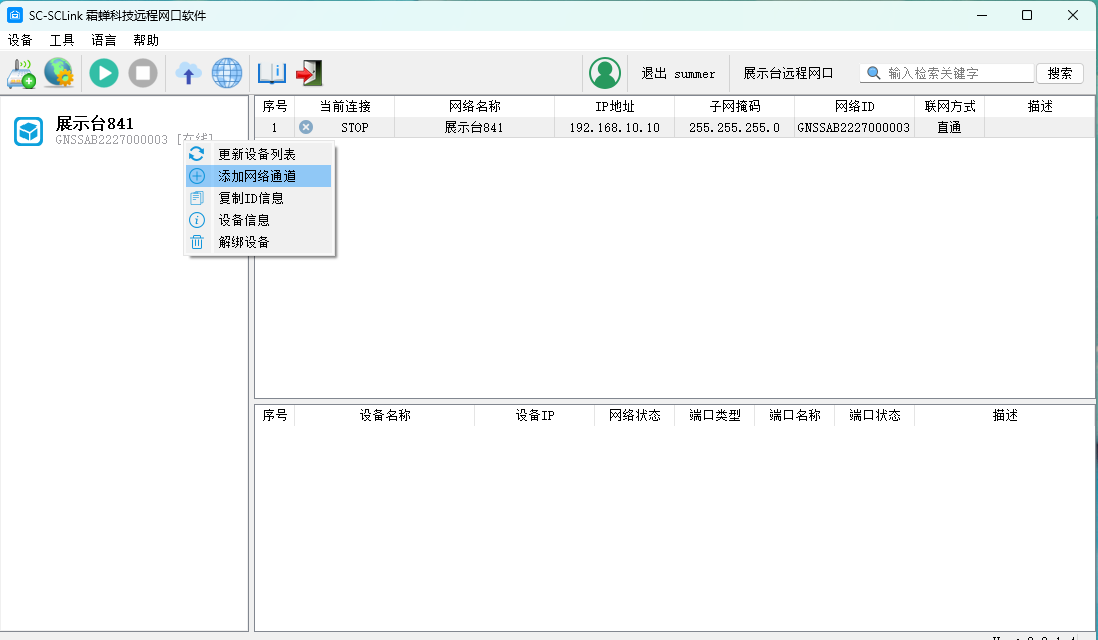

选中对应的设备，点击右键添加网络通道。

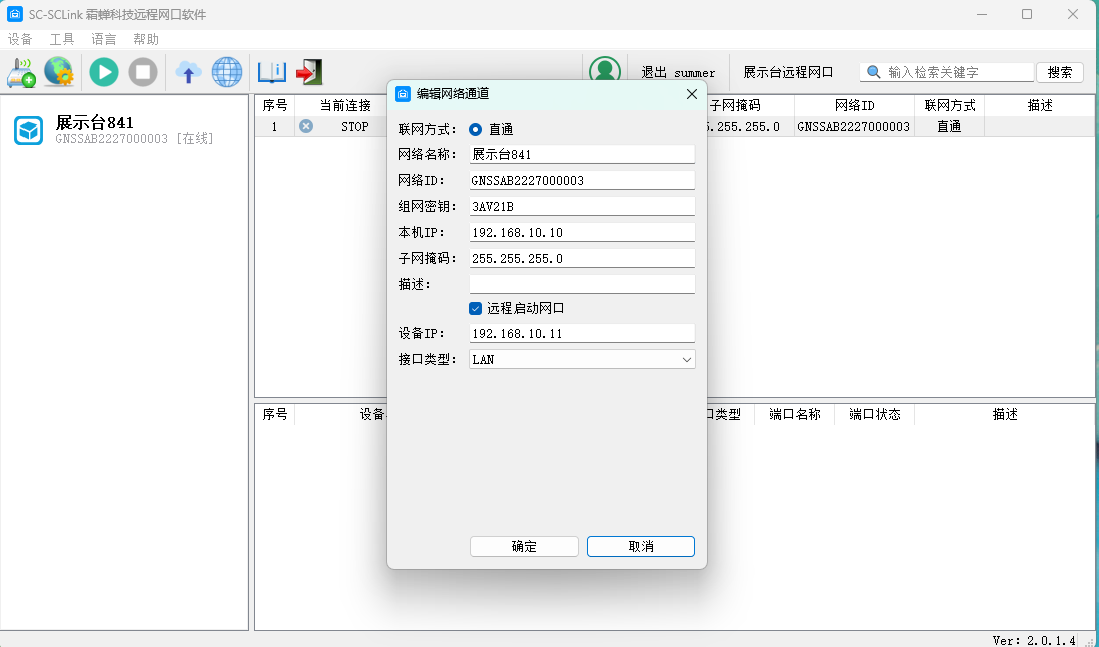

远程启动网口

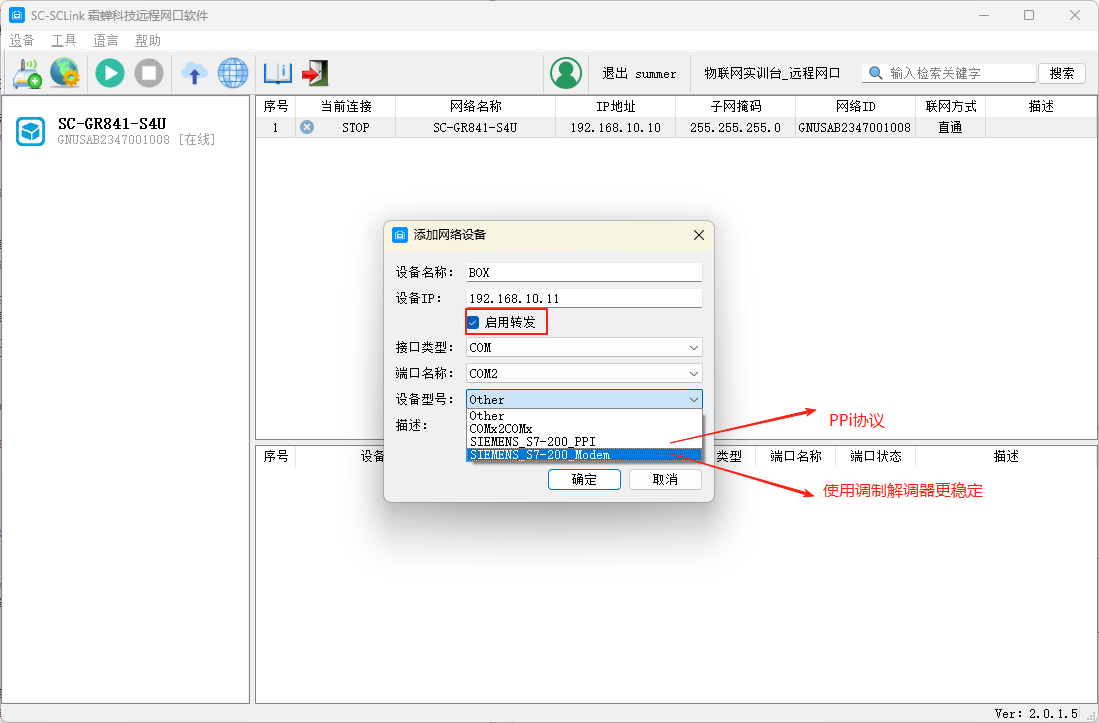

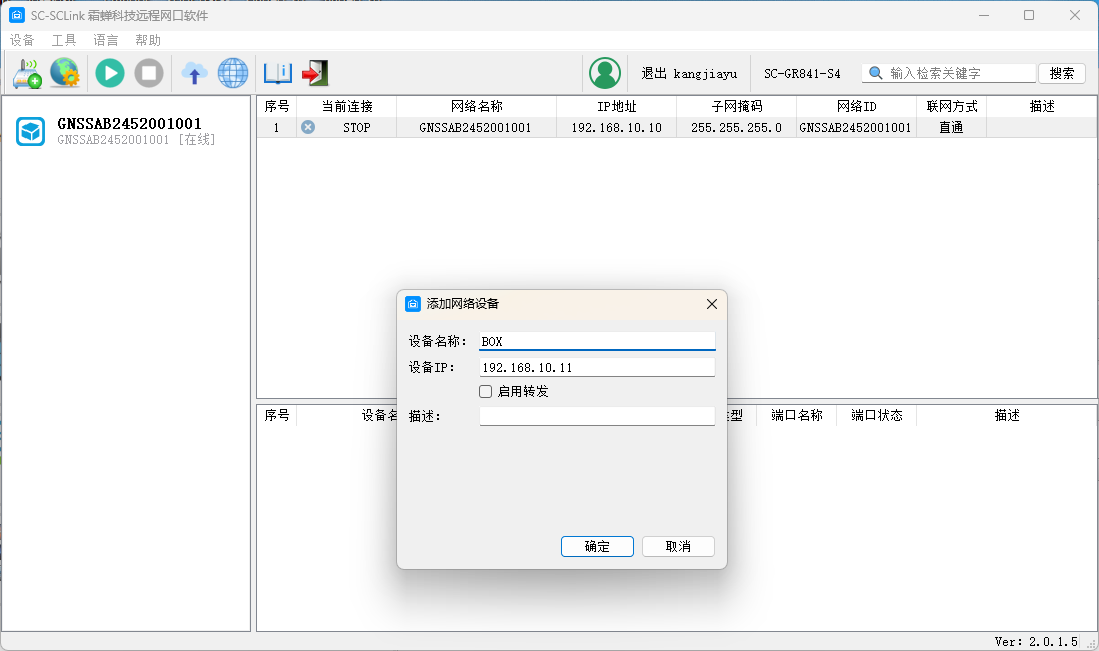

添加网络设备

4.2 STEP 7-MicroWIN 软件配置

（1）通信设置

（i）PPI协议直连

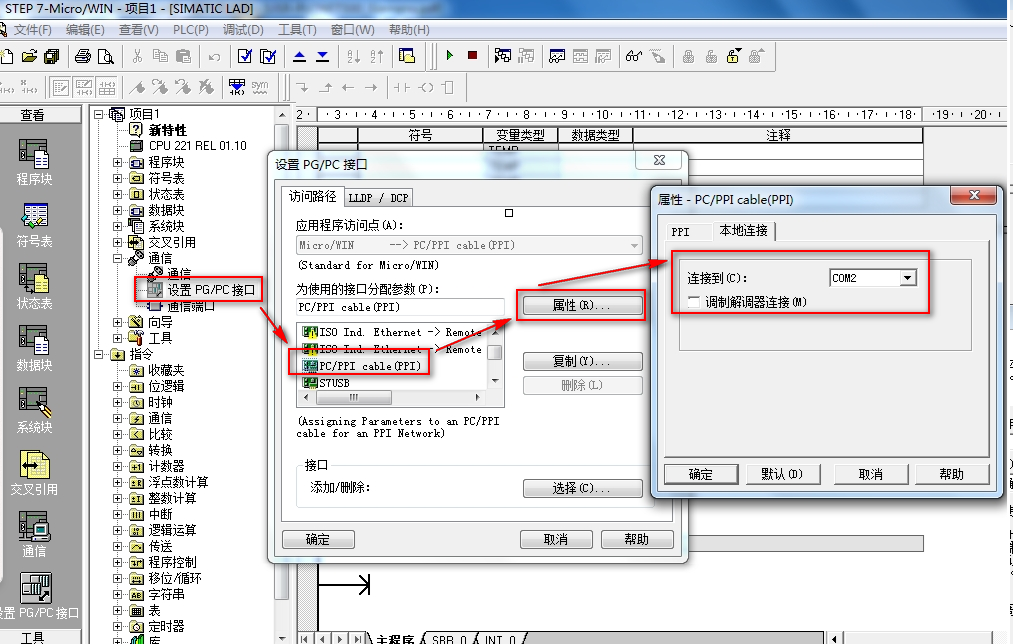

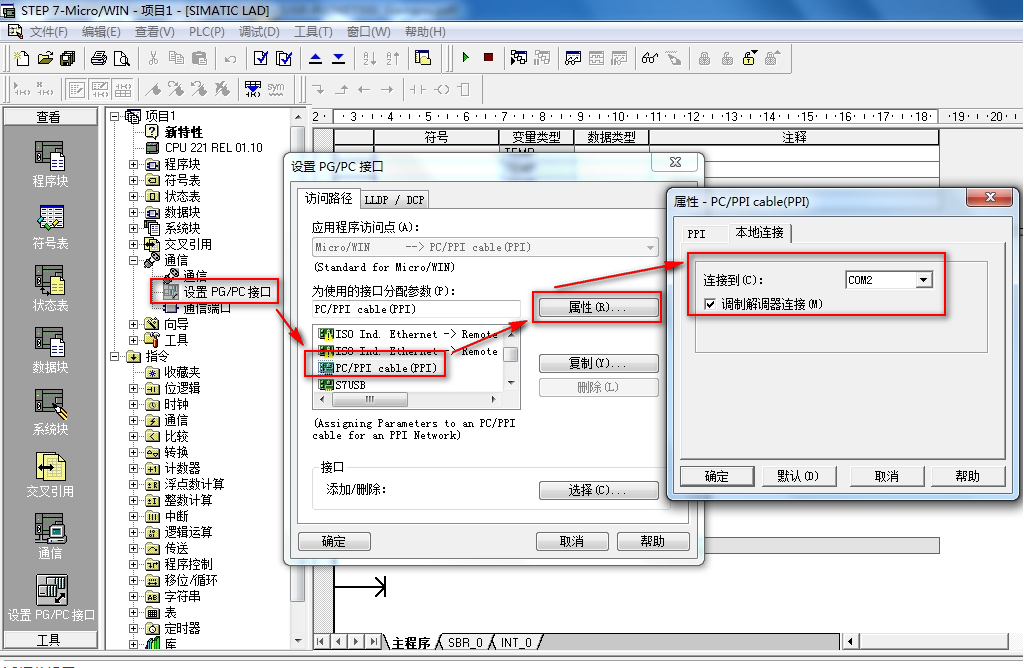

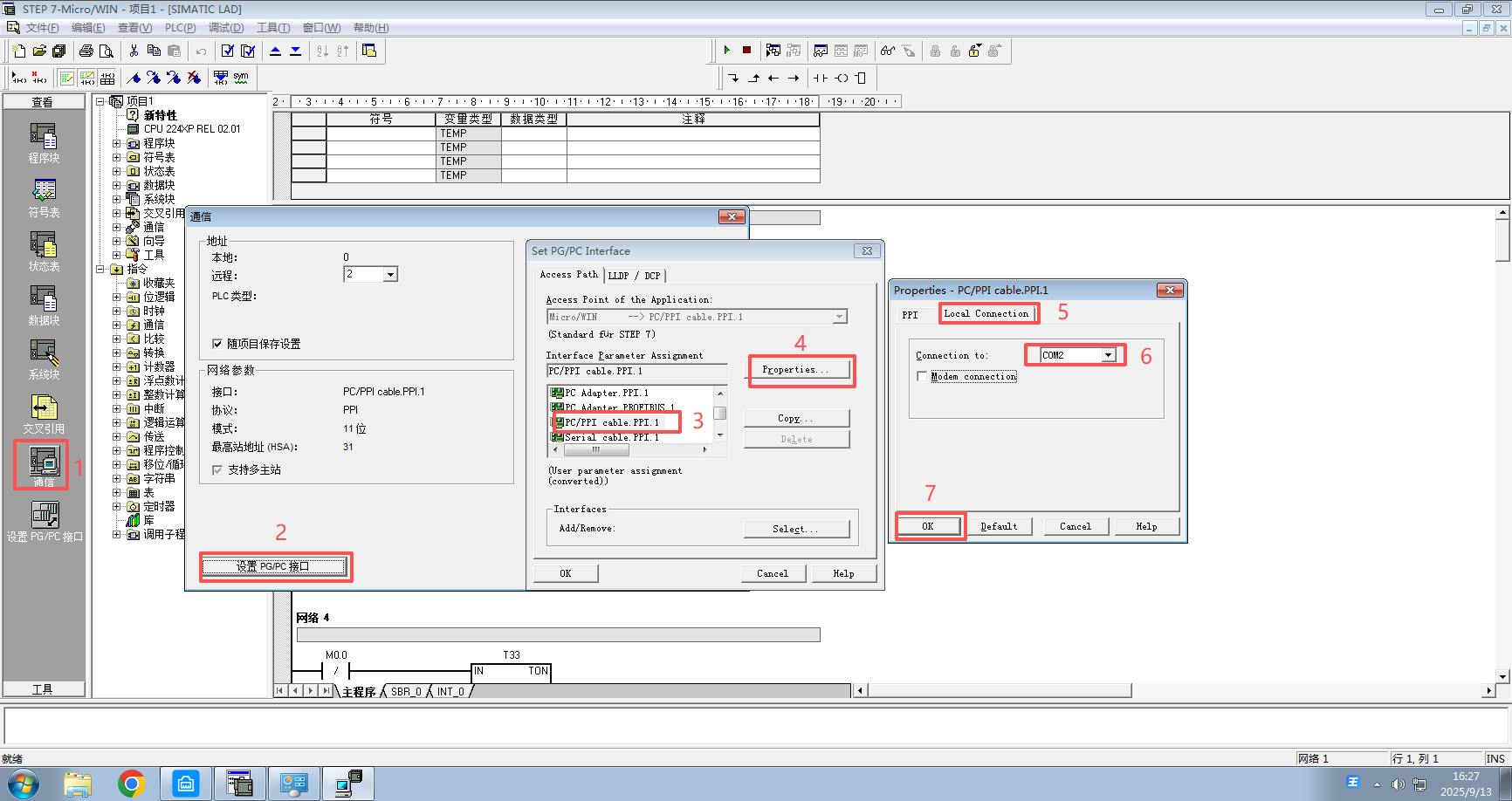

打开STEP 7-MiCroWIN软件，点击通信，设置通信端口和参数

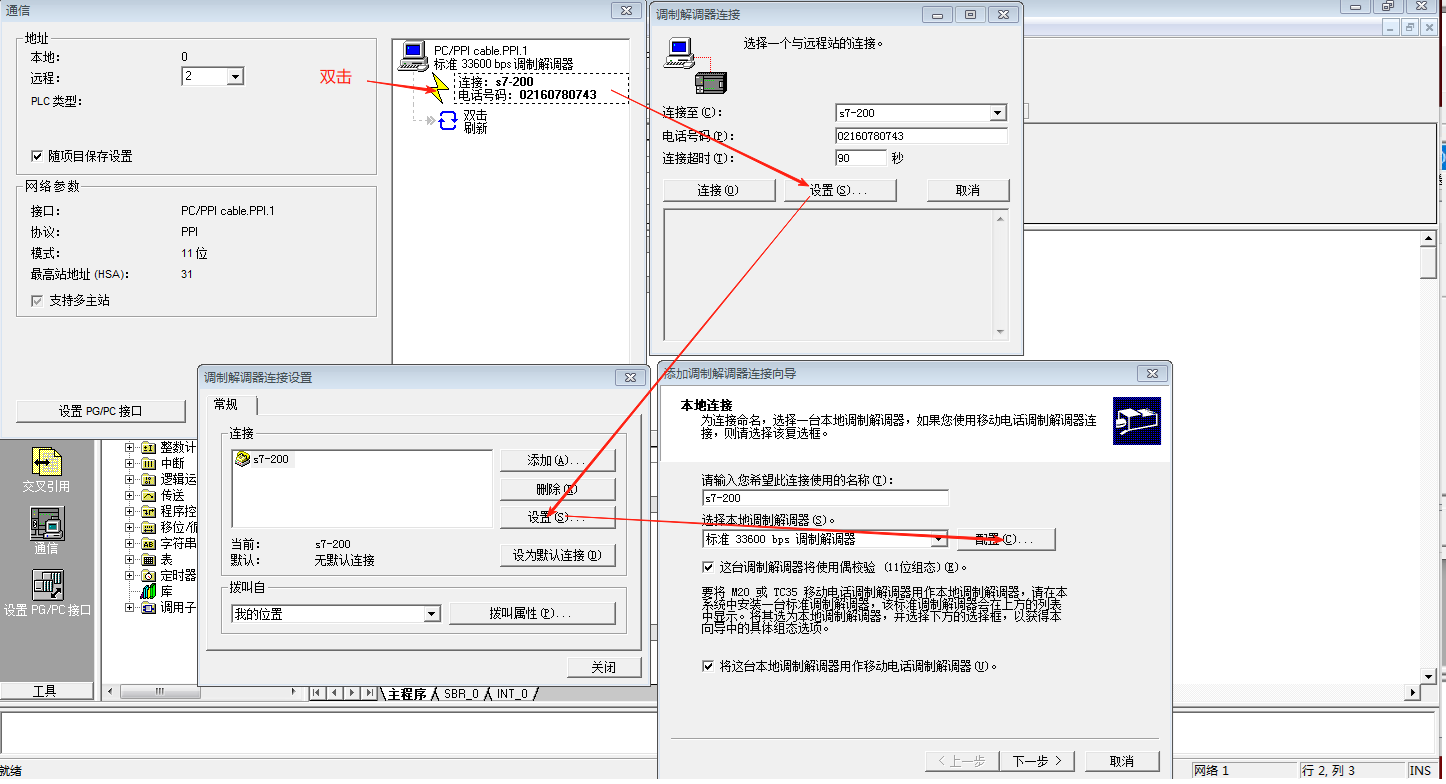

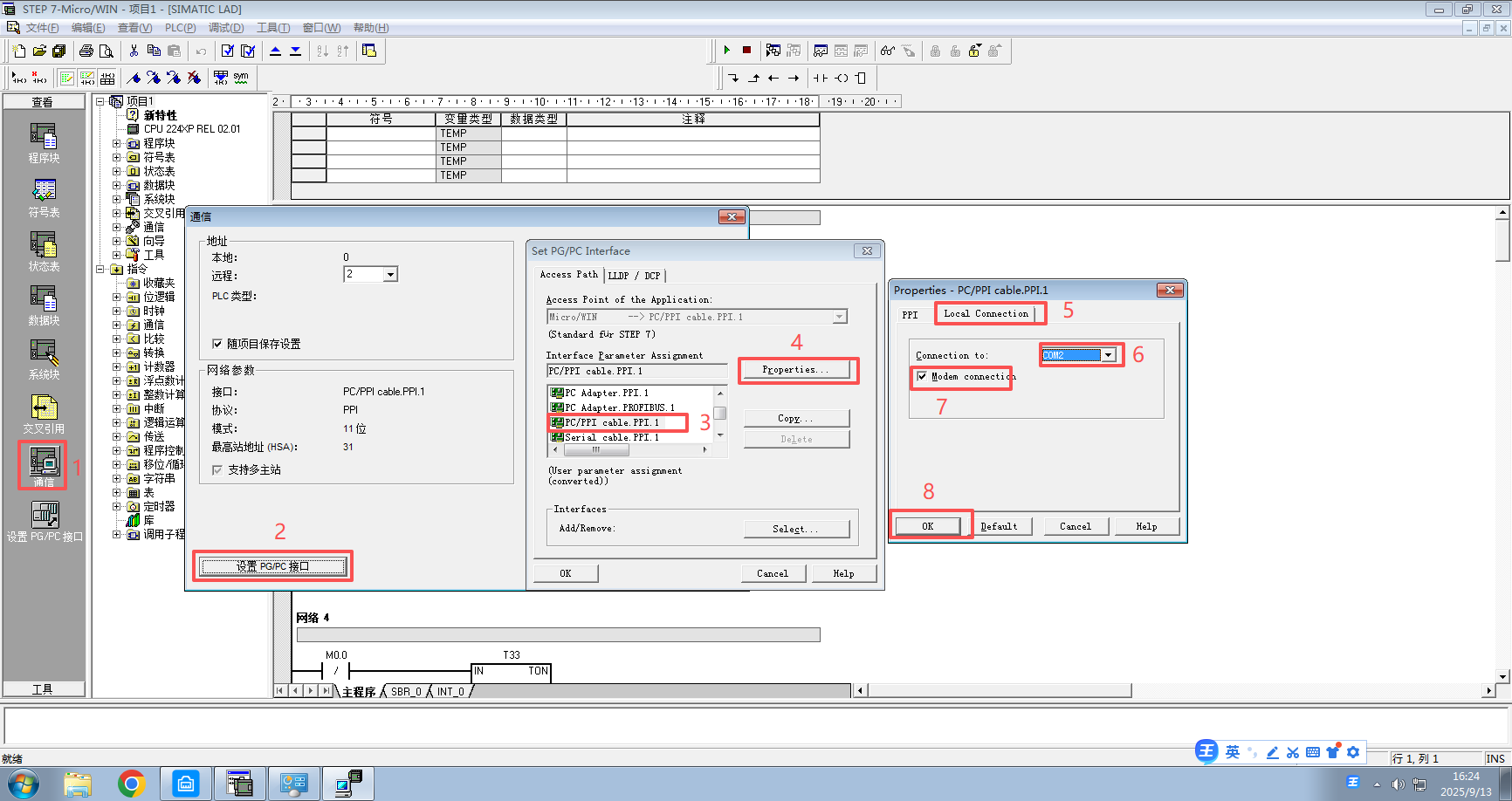

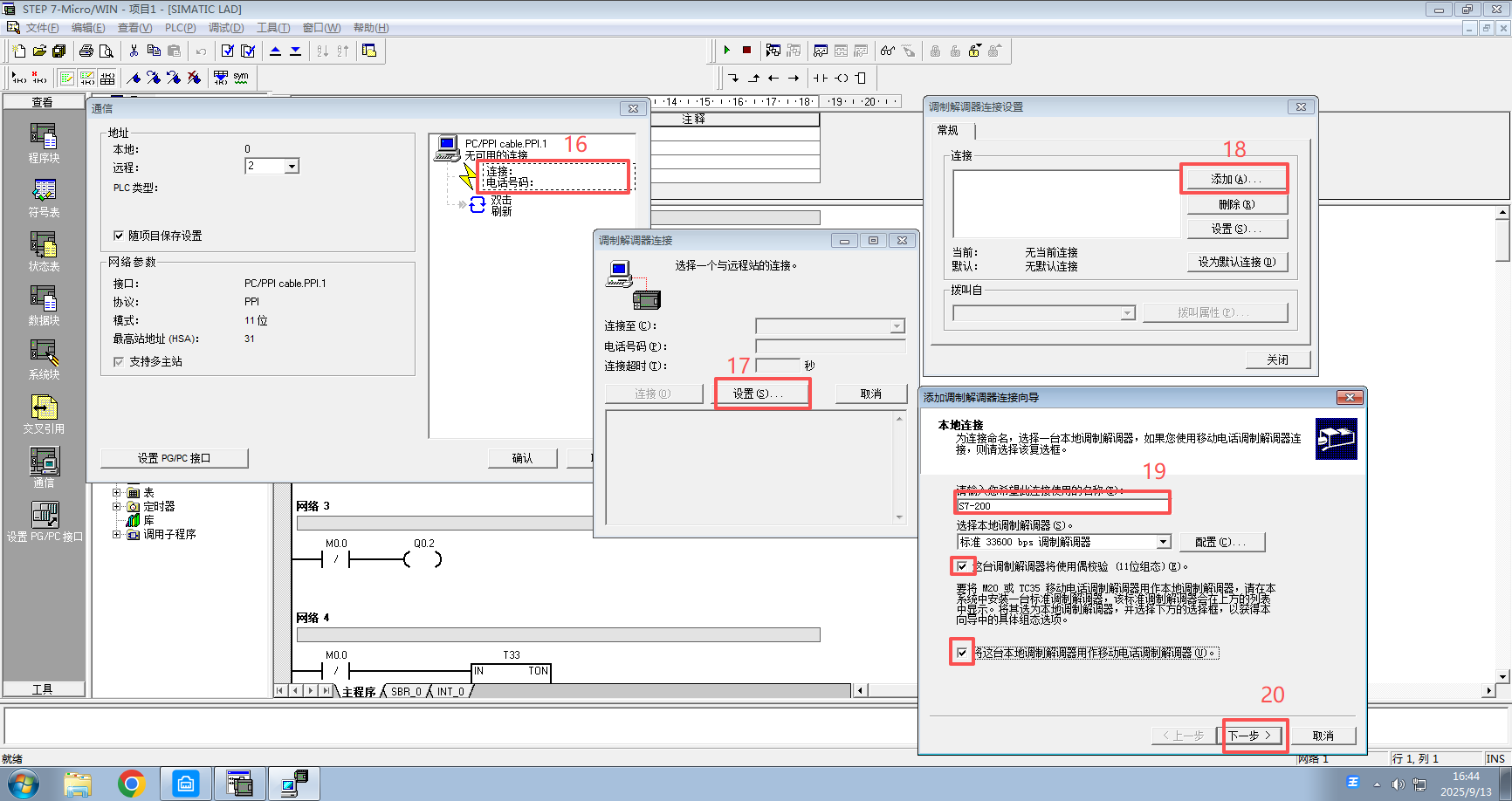

（ii）使用调制解调器

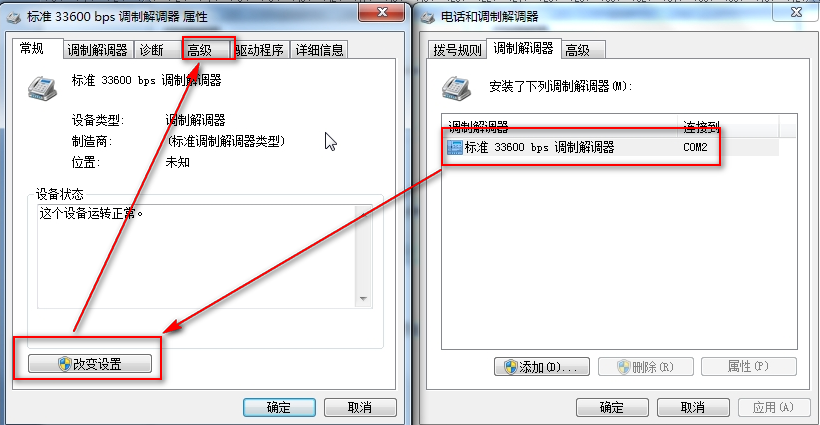

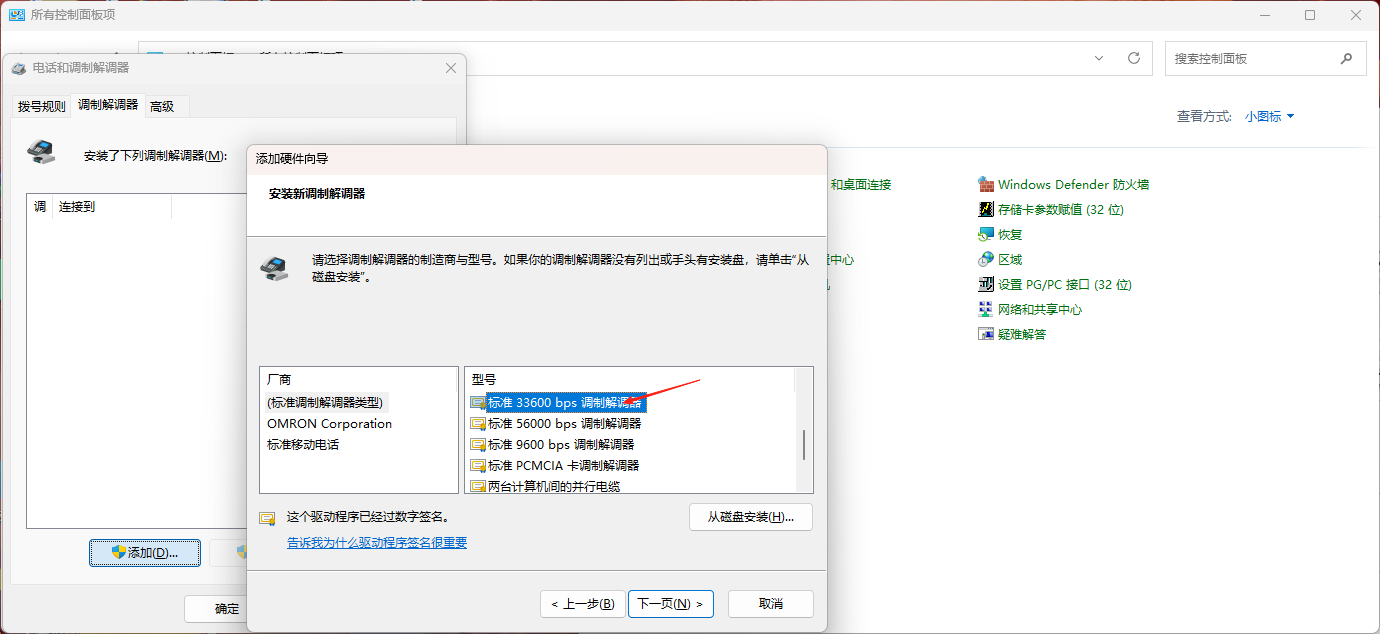

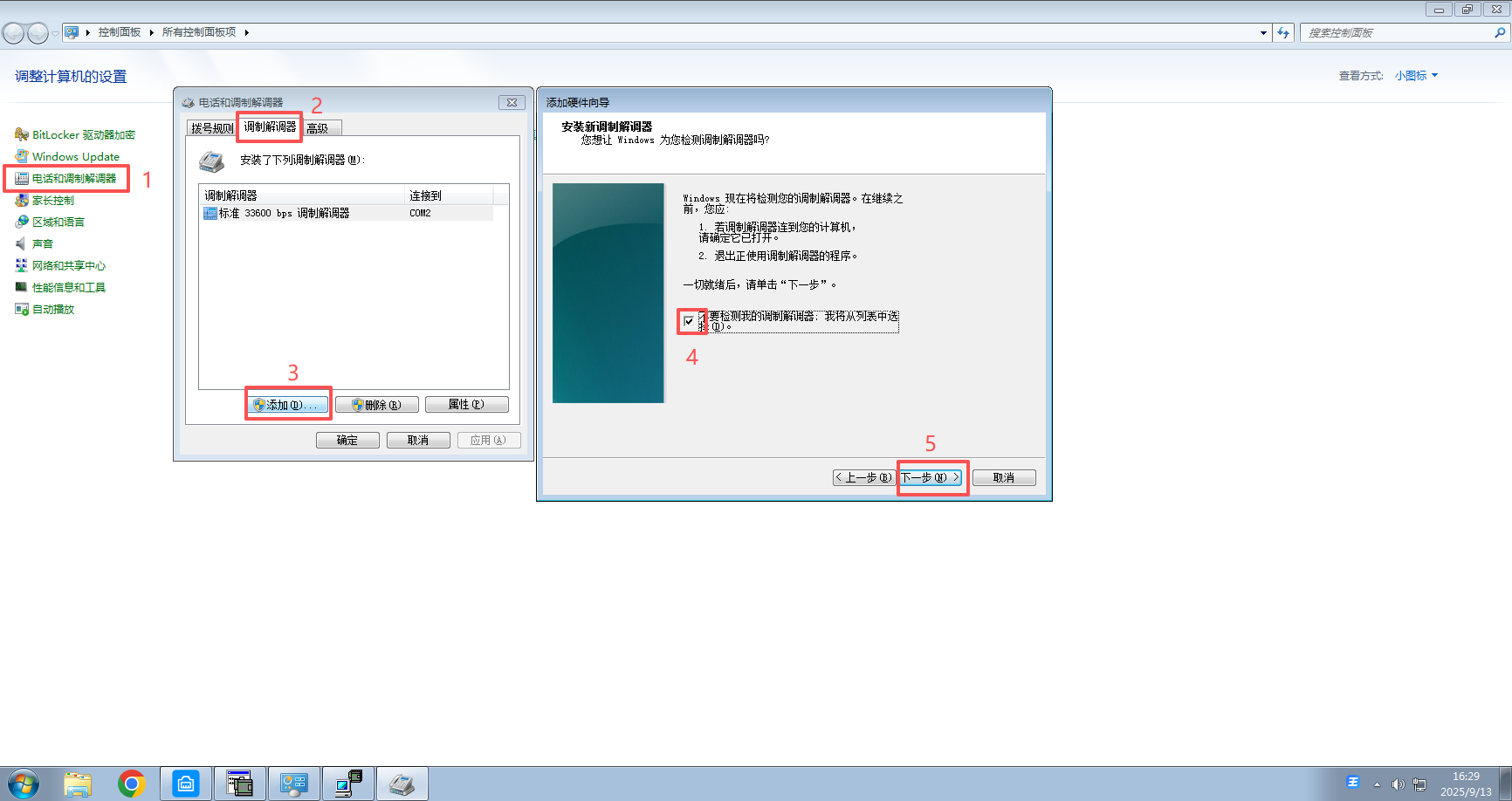

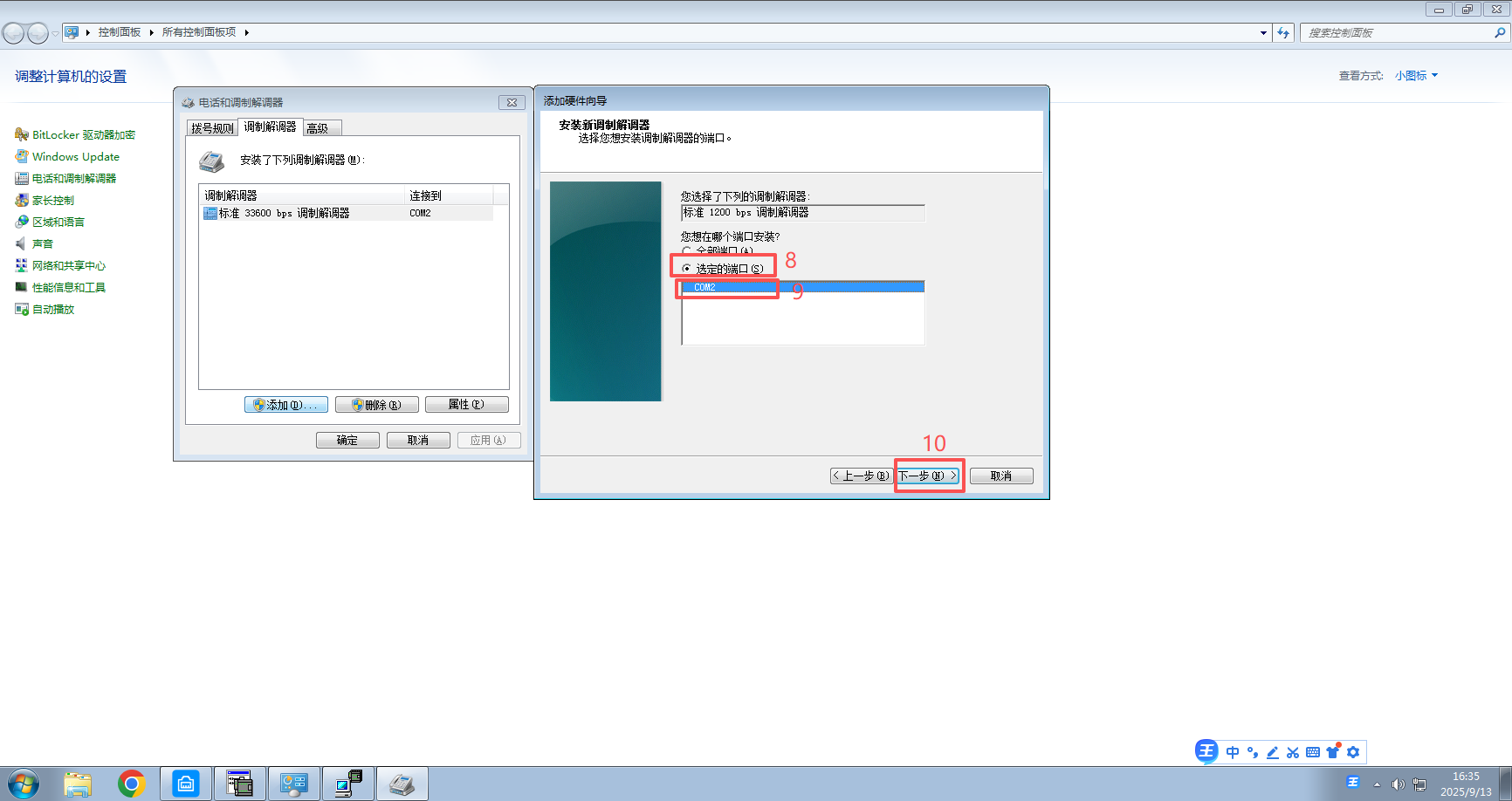

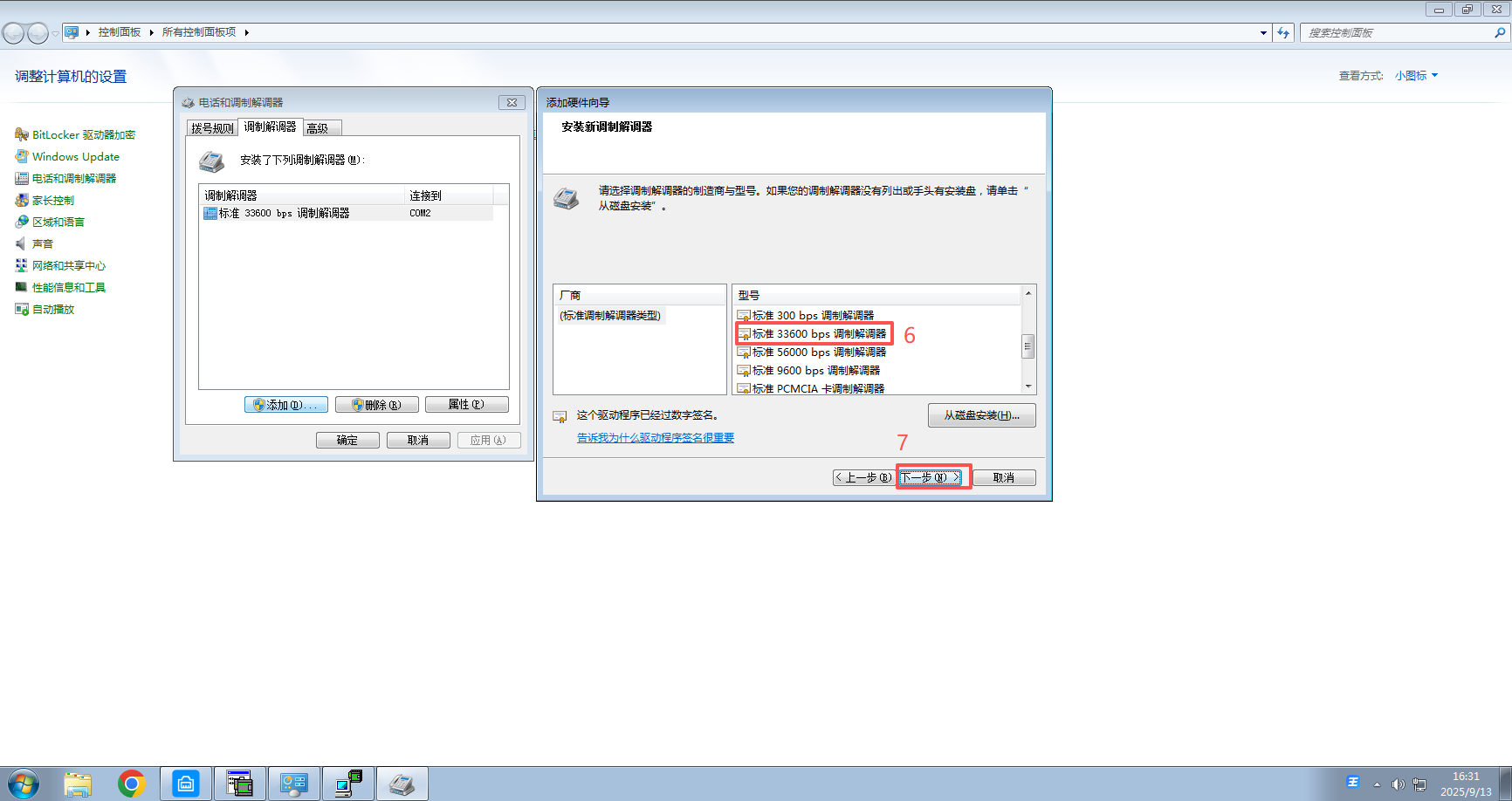

打开控制面板，选择电话和调制解调器

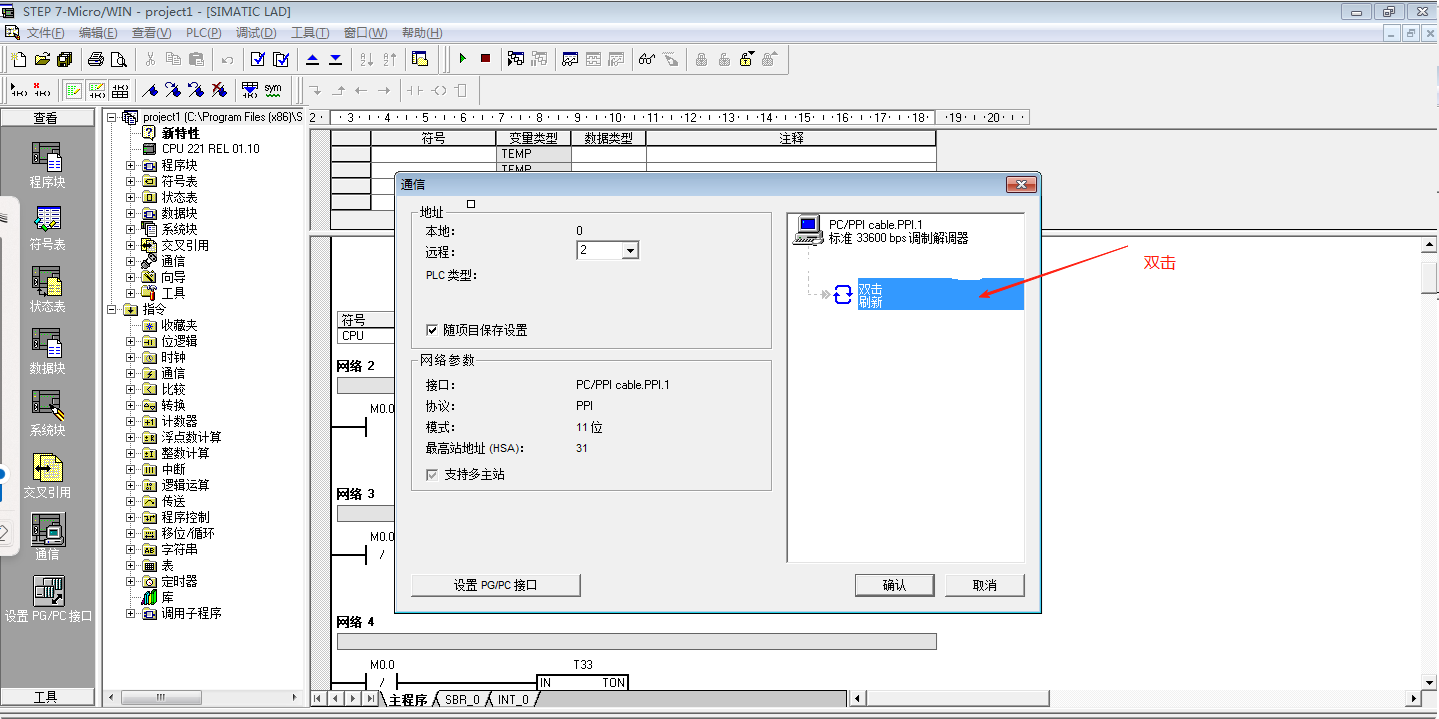

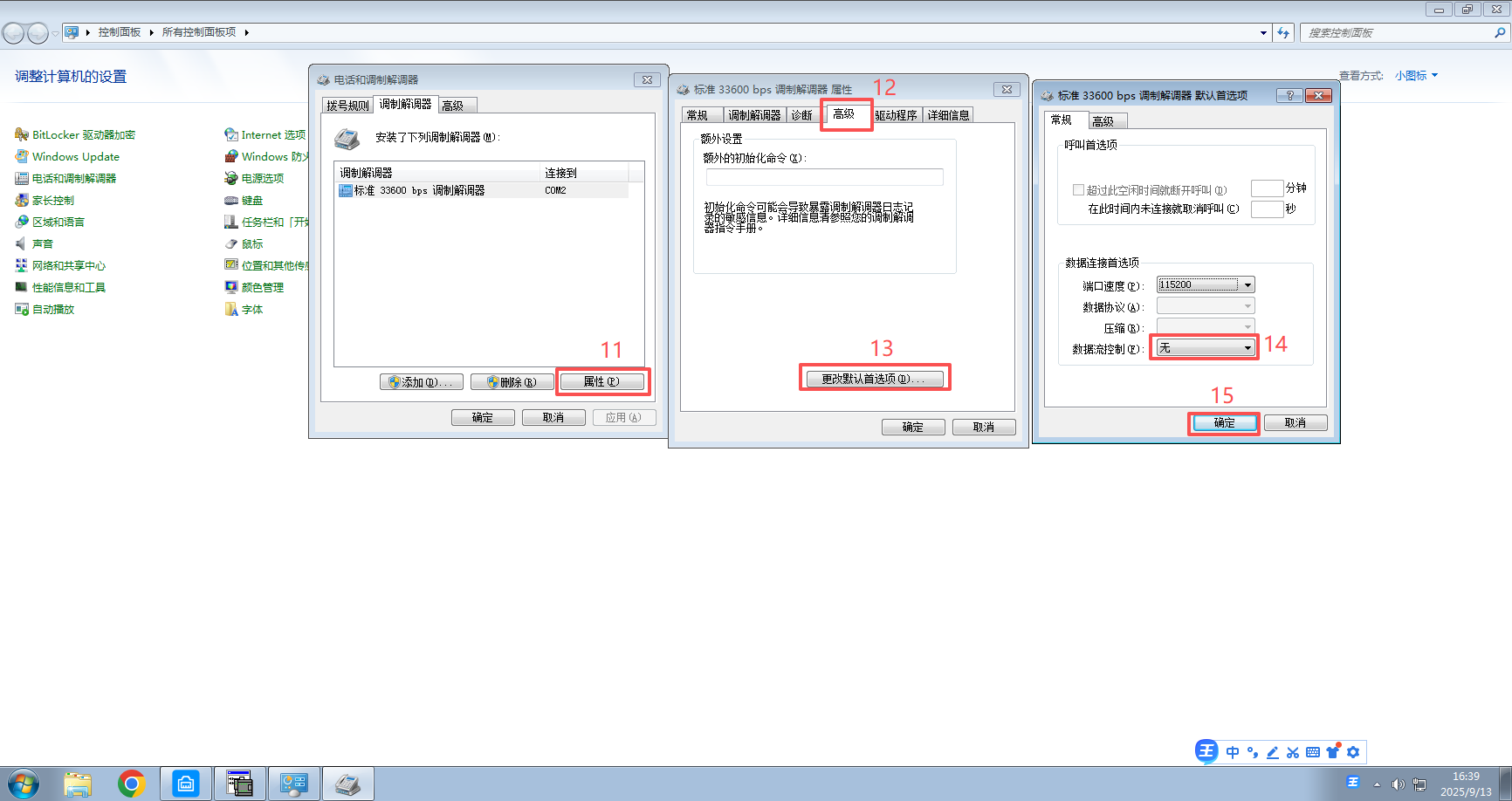

再次双击“标准33600 pbs调制解调器”，编辑调制解调器参数。

修改串口调制解调器数据流控制为“无”。

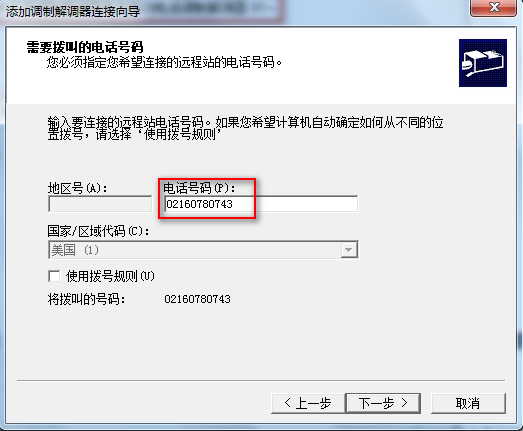

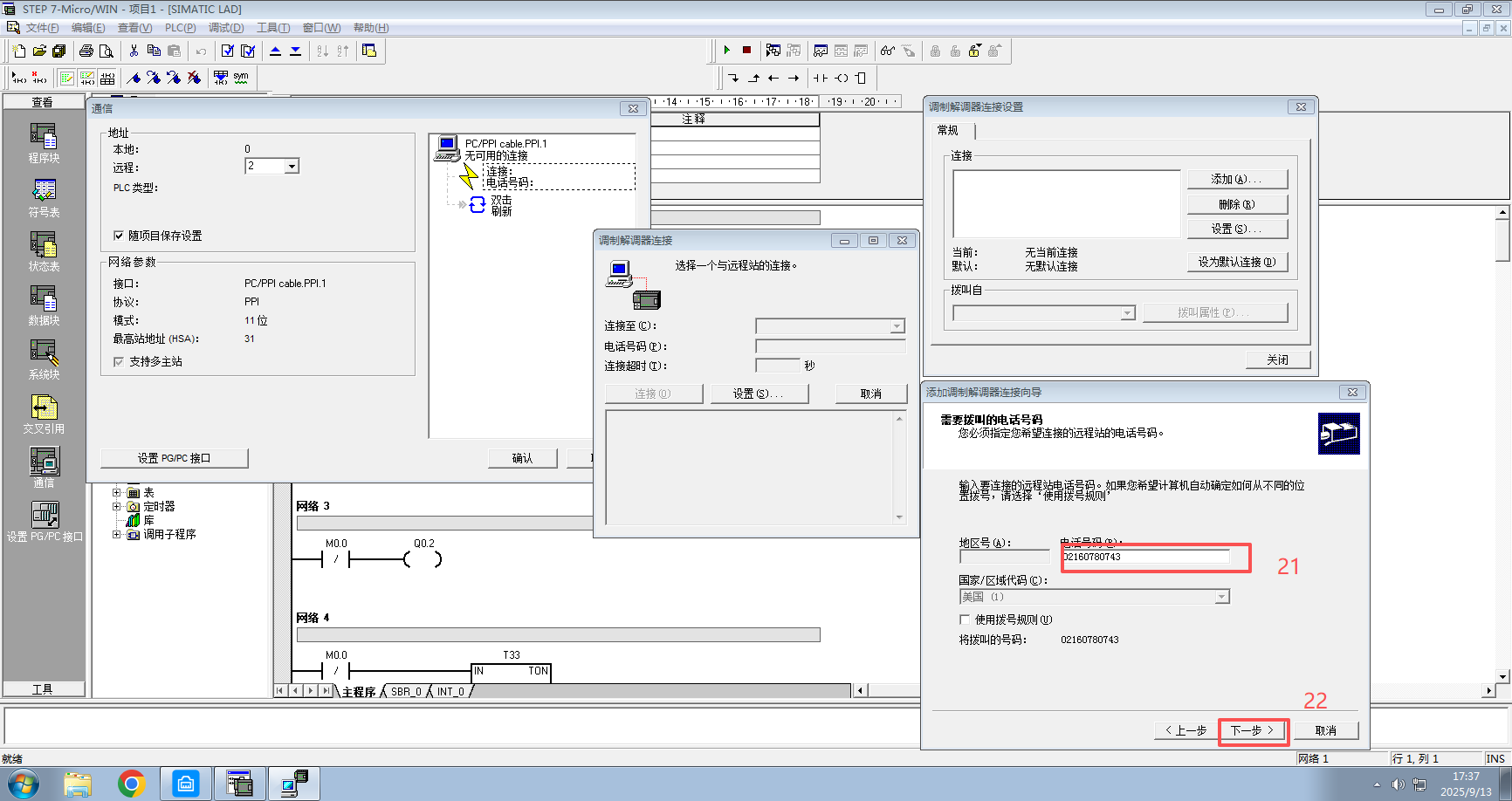

设置调制解调器电话号码为“02160780743”，点击下一步。

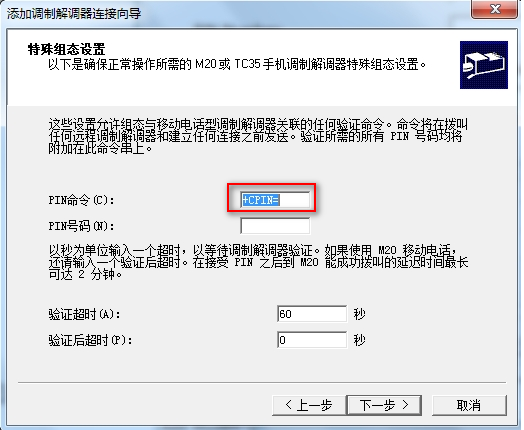

继续下一步。

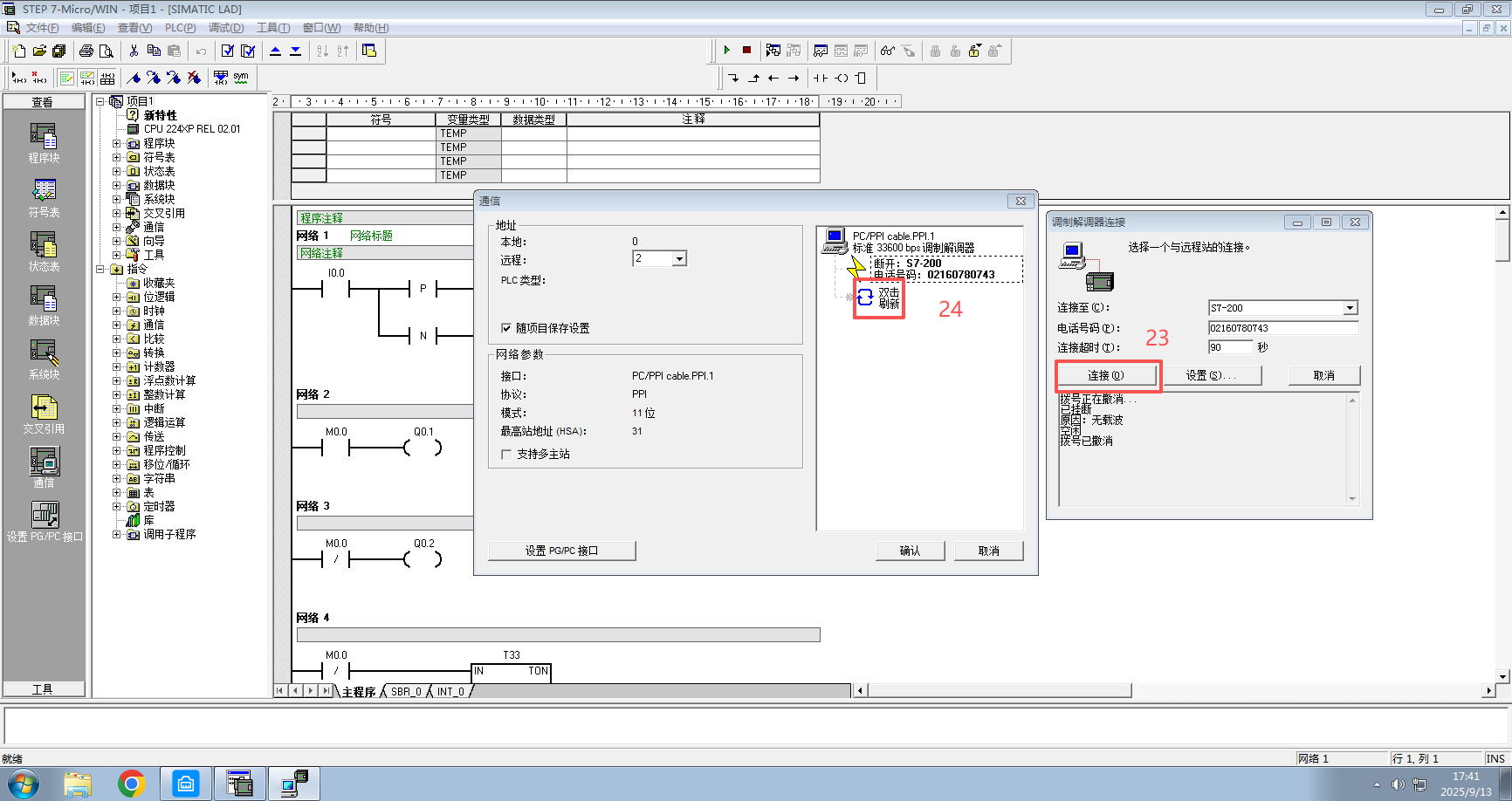

联机成功。

（2） PLC程序编写

绘制梯形图

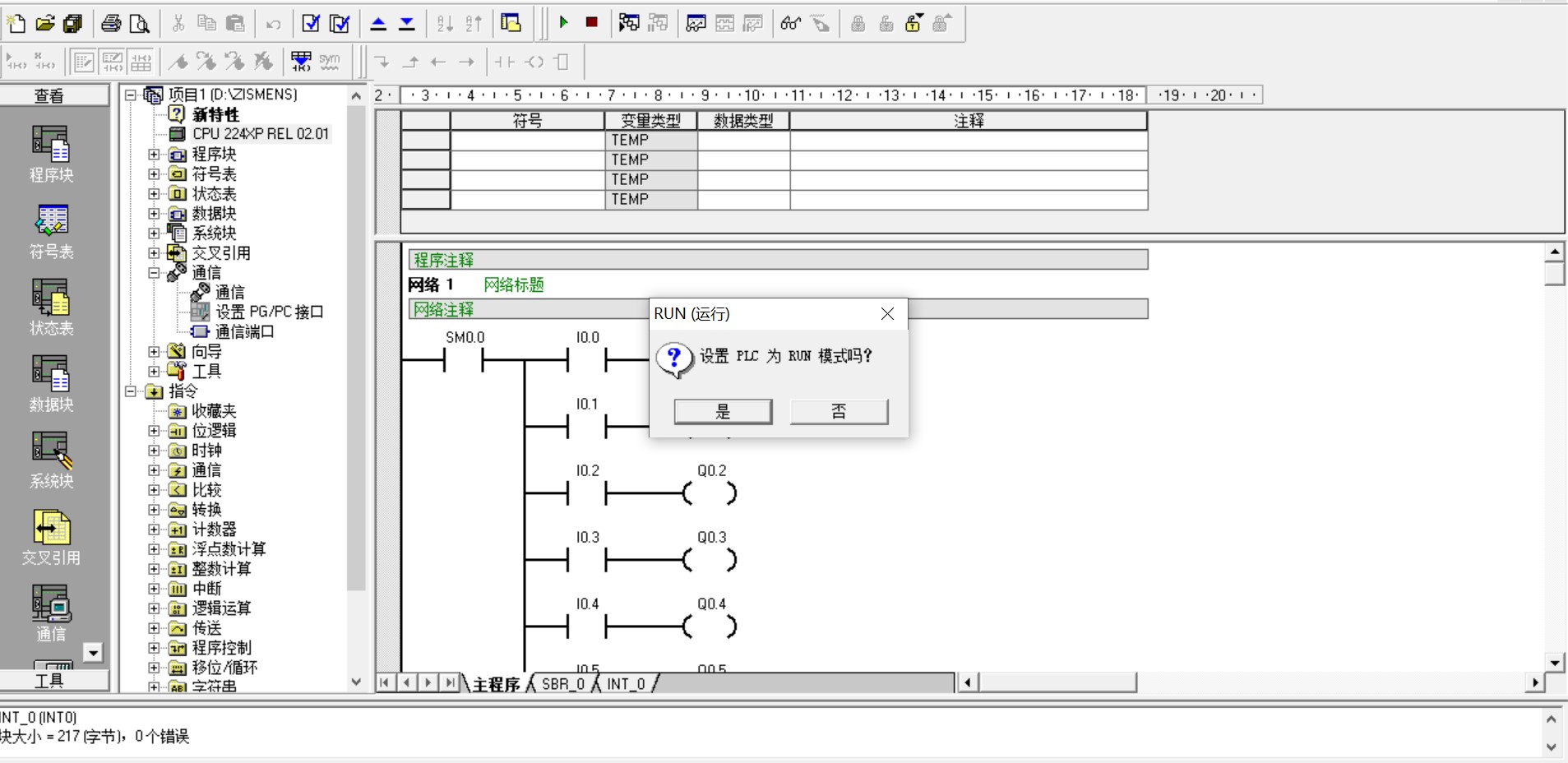

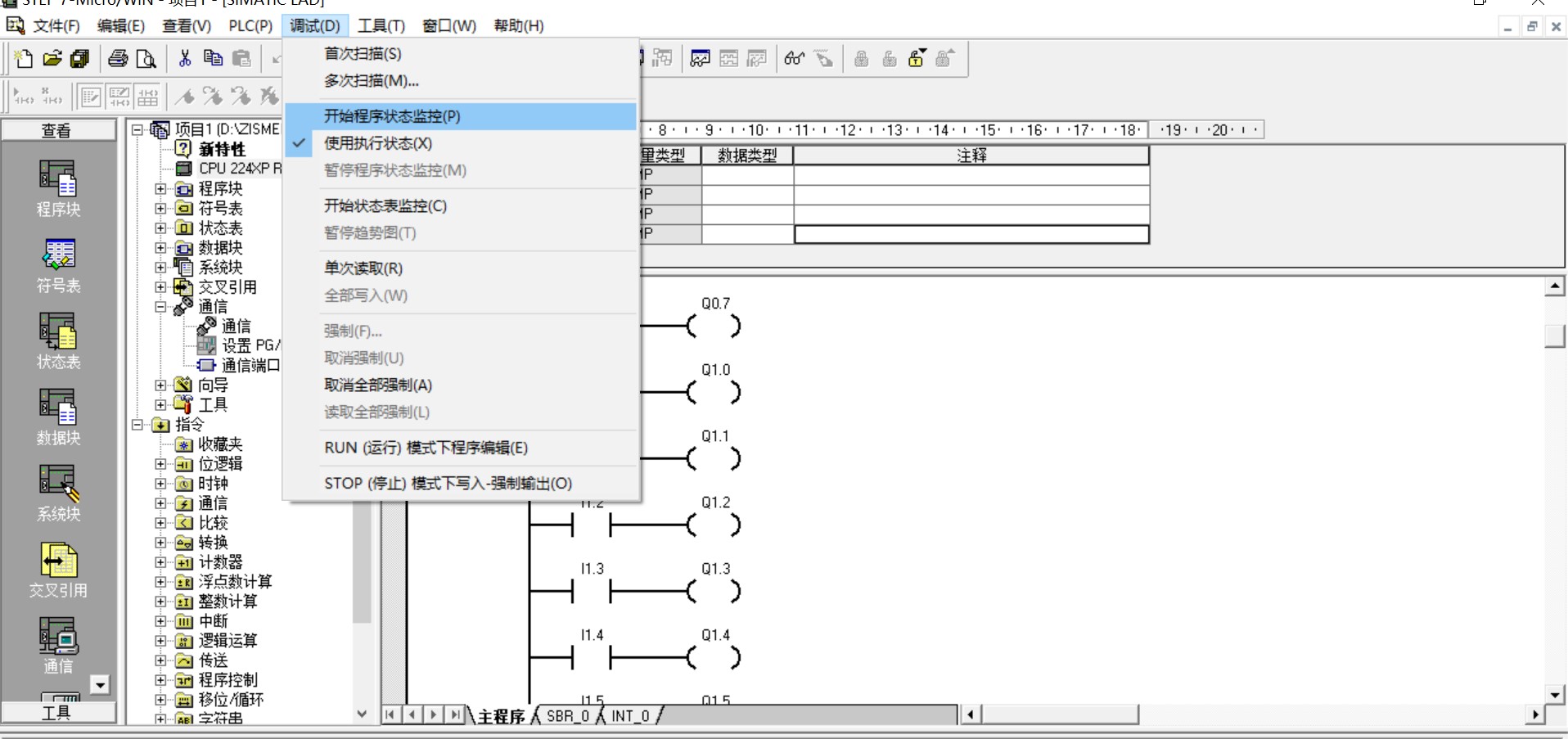

（3) 项目运行监视

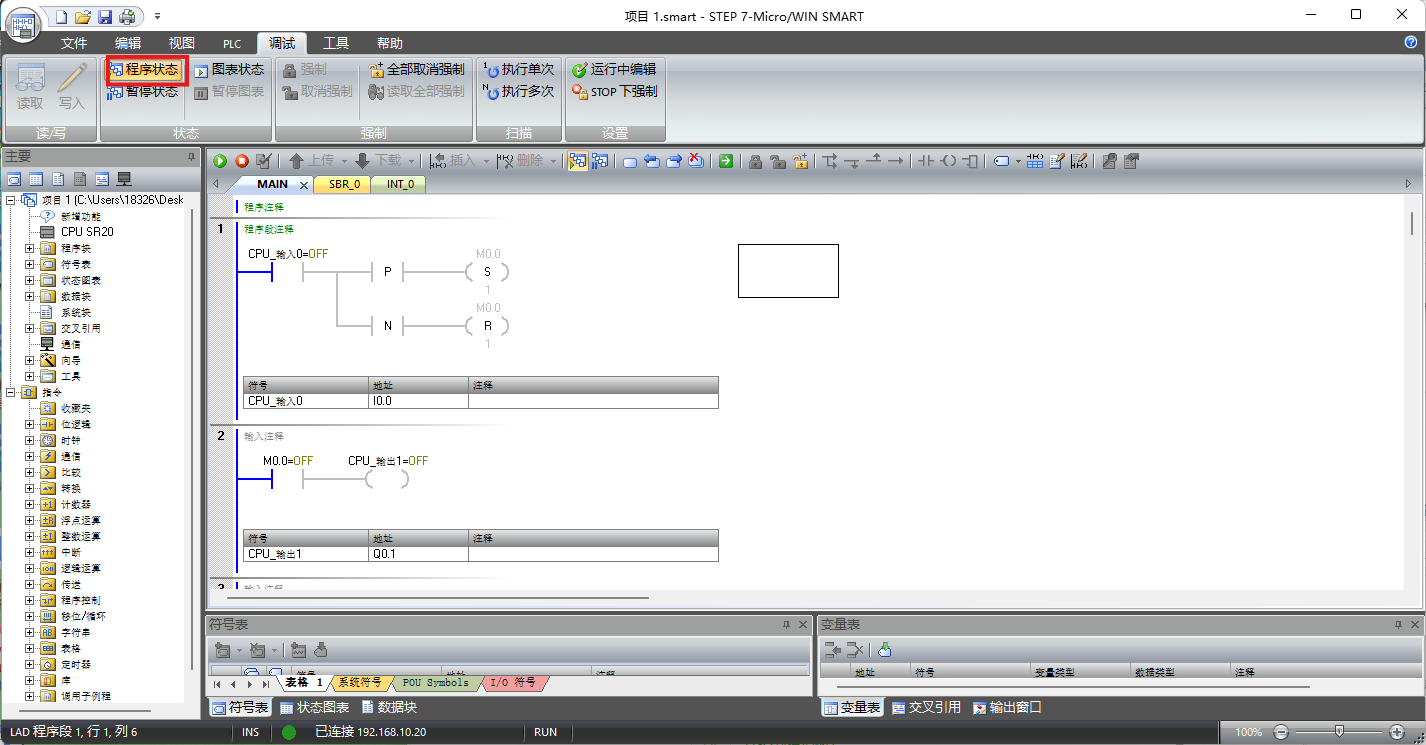

监视程序状态，

完成。
