霜蝉远程网口设备连接三菱FX3U PLC远程上下载

一、软件配置

1.1 下载配置SC_SCLink软件

（6) 添加网络通道

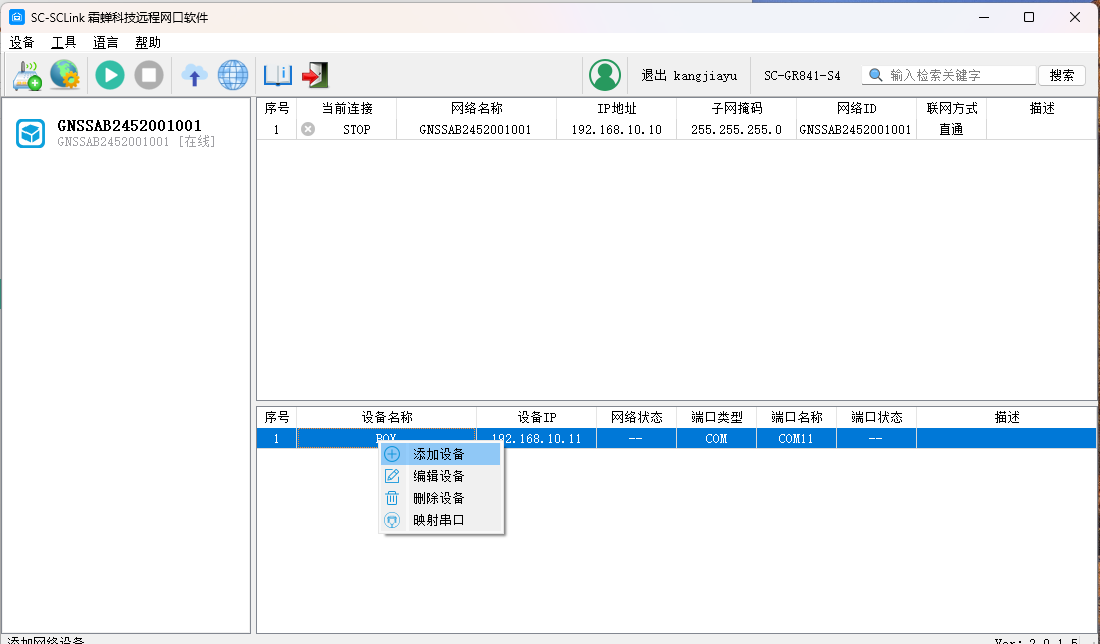

选中对应的设备，点击右键添加网络通道。

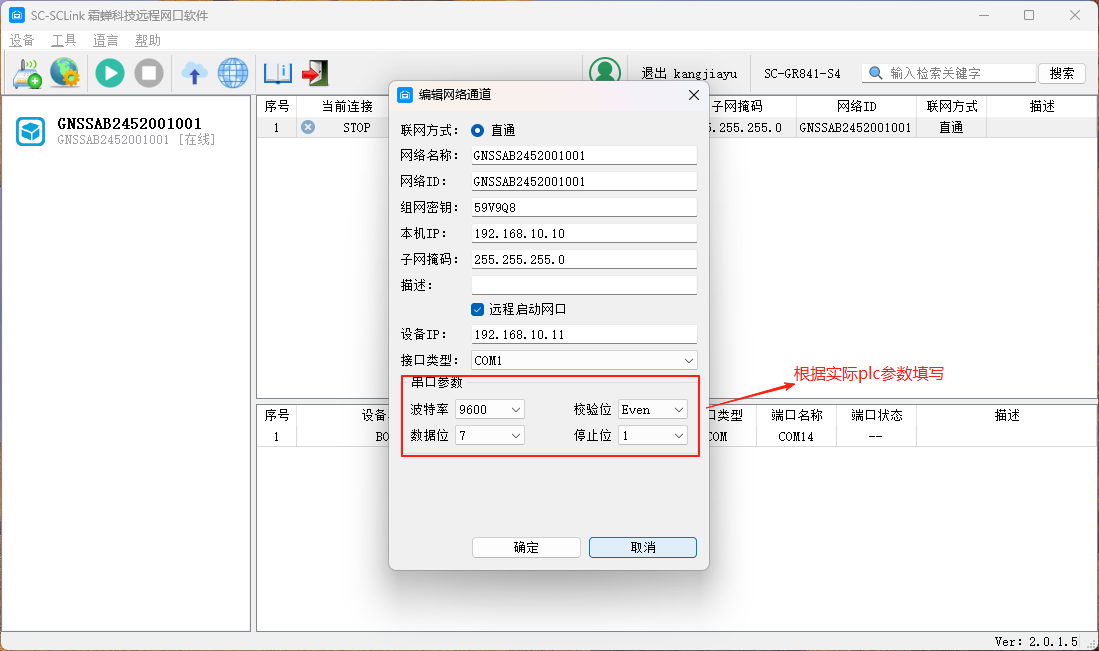

网络通道信息

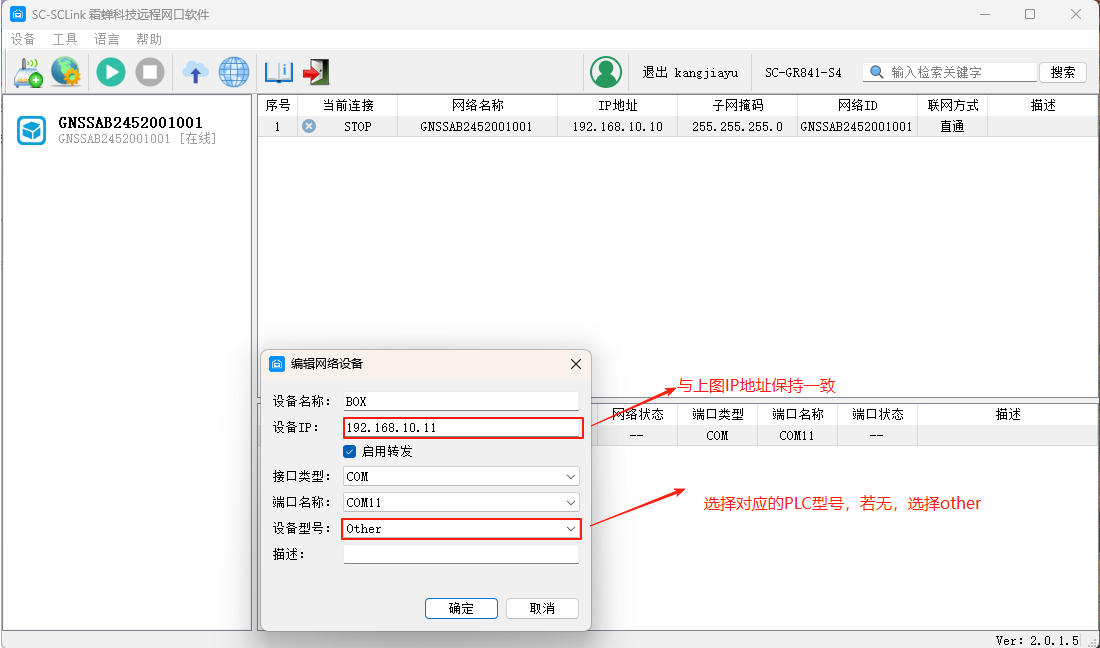

启用转发

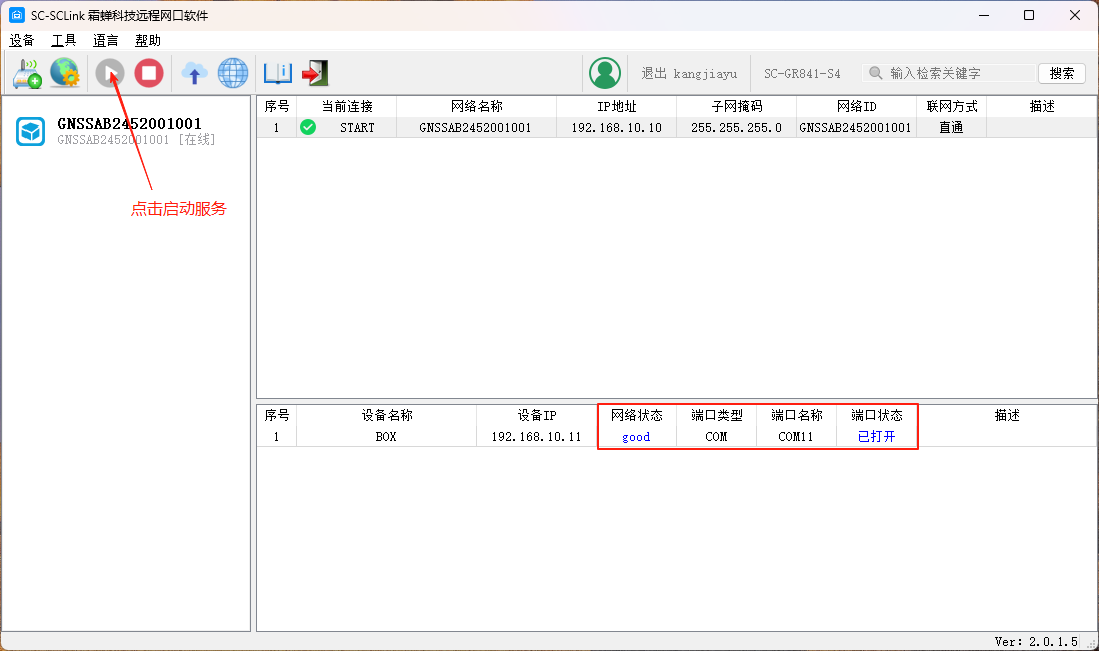

启动服务

二、联机操作

2.1 SC-GR84-S4联网方式

2.2 SC-GR841-S4网口设备连接三菱FX3U PLC

2.3配置GXWorks2软件

（1）通信设置

打开GXWorks2软件，点击左下角连接目标，点击当前连接目标Connection1

点击SeriUSB选择串口，设置串口参数，

点击PLC Module，

点击No Specification，

点击通信测试，连接成功。

三、PLC远程上下载

3.1 PLC程序编写

（1）绘制梯形图

绘制简单梯形图，输入指令。

3.2 项目运行

（1)编译

点击转换/编译，点击在线，选择PLC写入，

（2）梯形图监视

点击在线，开启监视模式，

完成。
