霜蝉远程网口设备连接海为T16S0R PLC远程上下载

一、软件配置

1.1 下载配置SC_SCLink软件

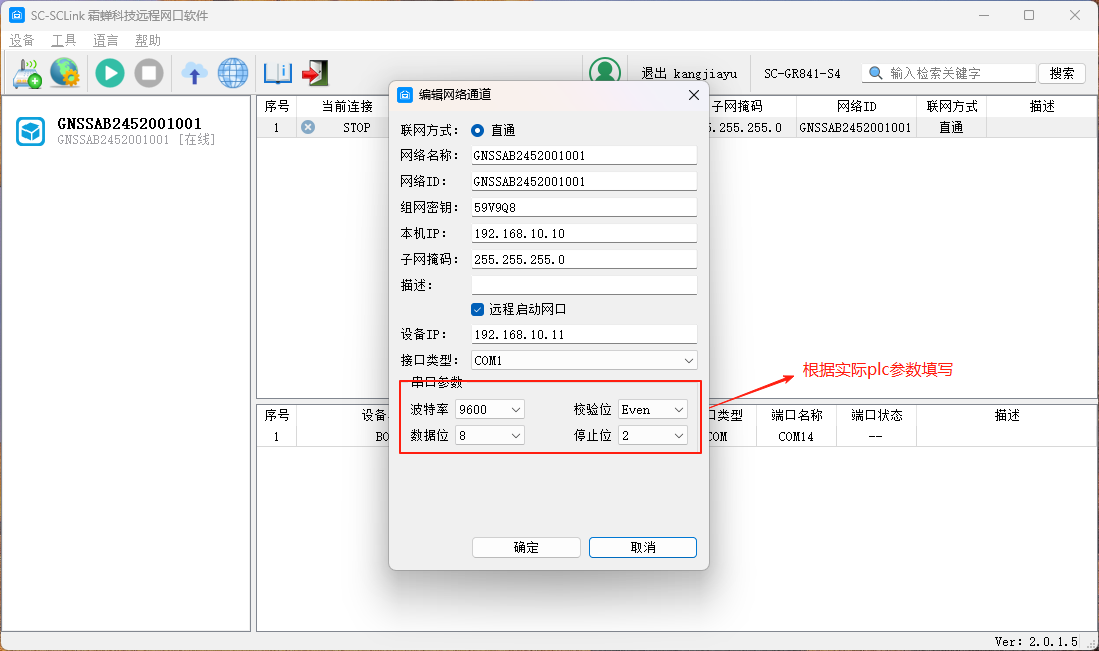

（6) 添加网络通道

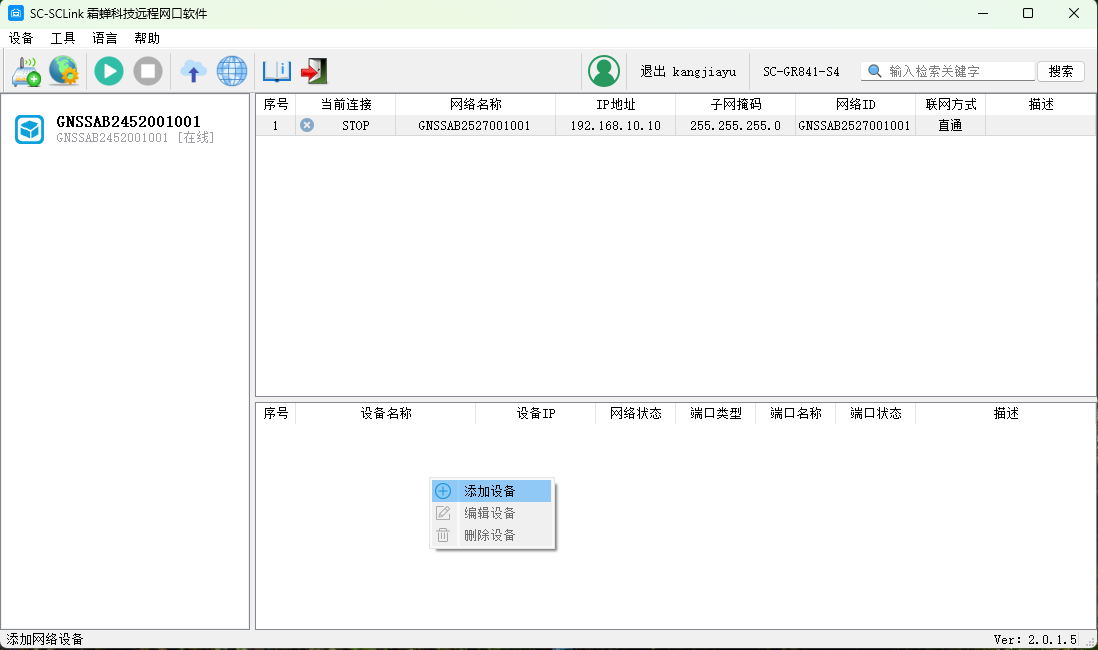

选中对应的设备，点击右键添加网络通道。

网络通道信息

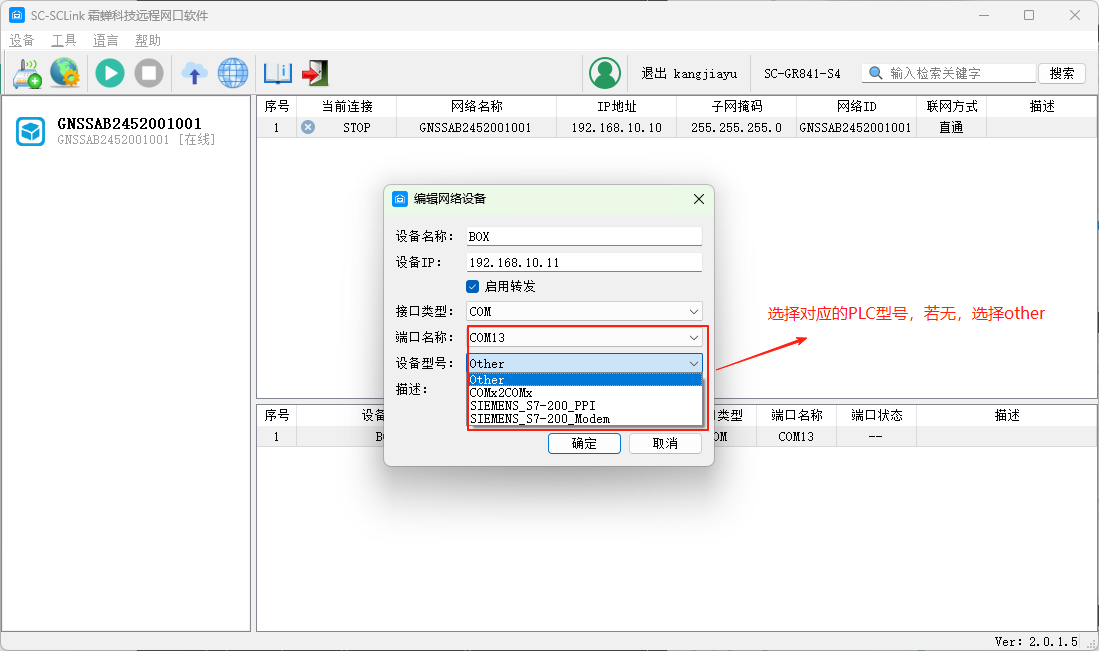

启用转发

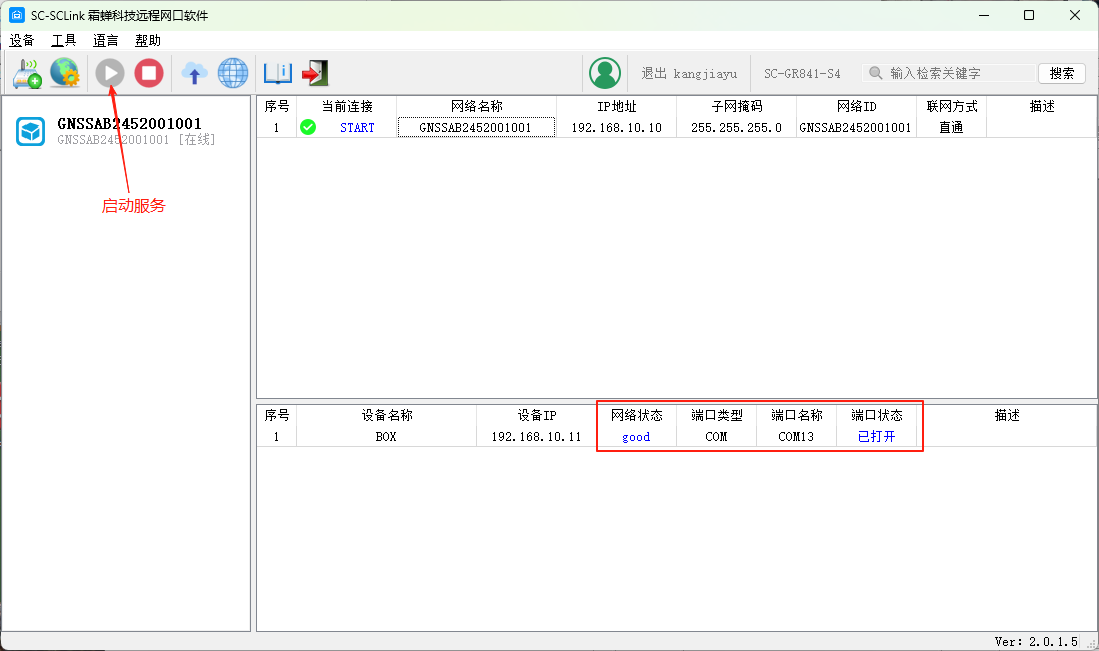

启动服务

二、联机操作

2.1 SC-GR84-S4联网方式

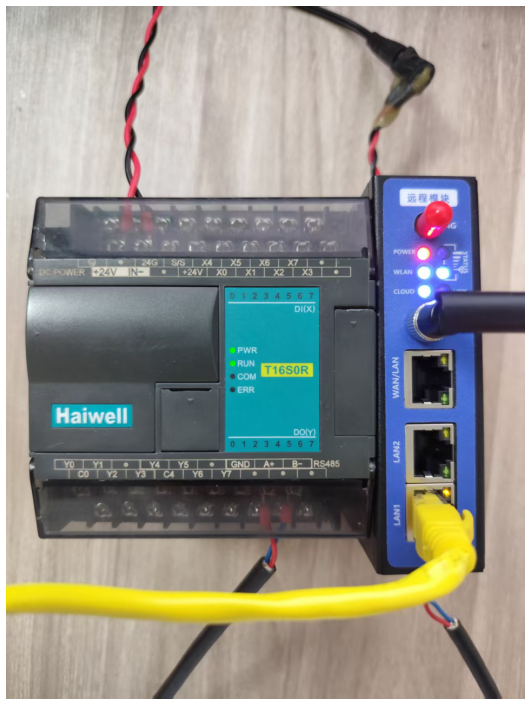

2.2 SC-GR841-S4网口设备连接海为T16S0R PLC

2.3 配置HaiwellHappy软件

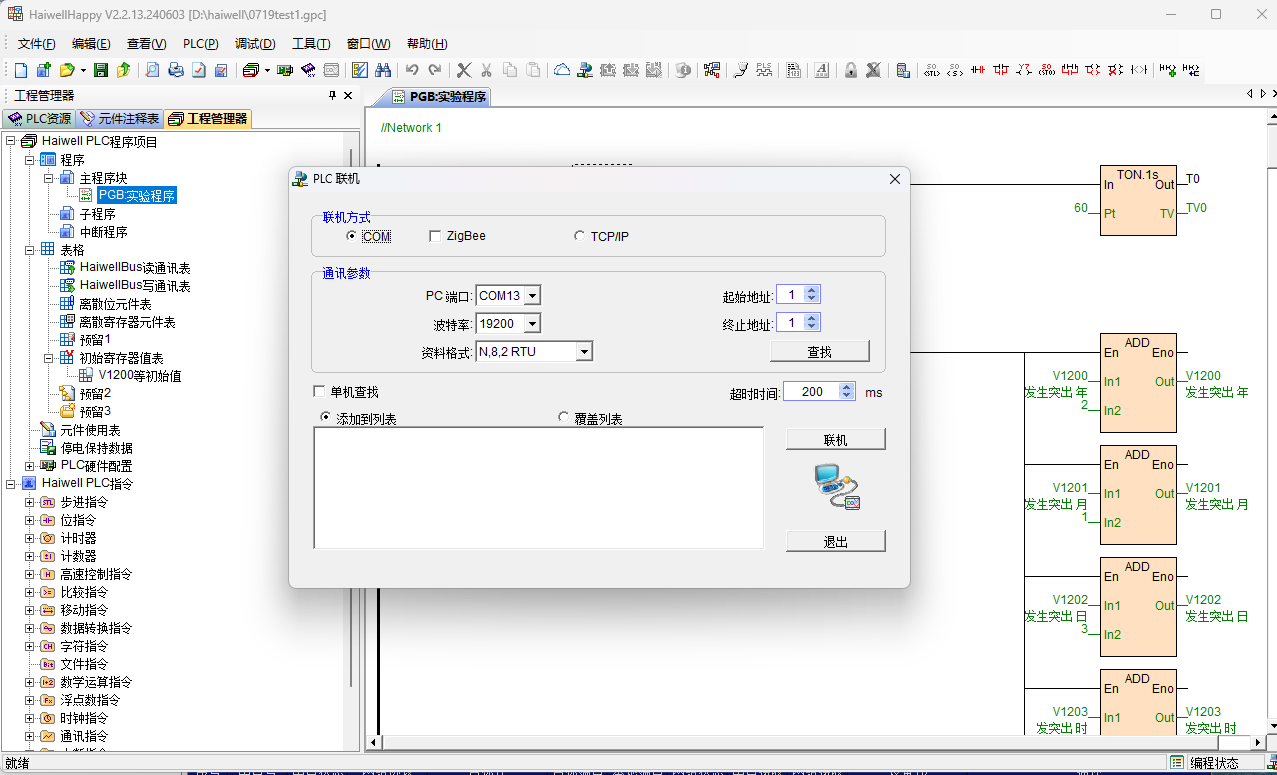

（1）通信设置

打开HaiwellHappy软件，点击PLC,联机，设置串口参数。

3.1PLC程序编写

（1）绘制梯形图

绘制梯形图，输入指令。

3.2项目运行

（1)编译

点击调试，编译程序，运行。

（3）梯形图监视

点击调试，在线监视，

完成。
