霜蝉远程串口设备连接三菱PLC远程上下载

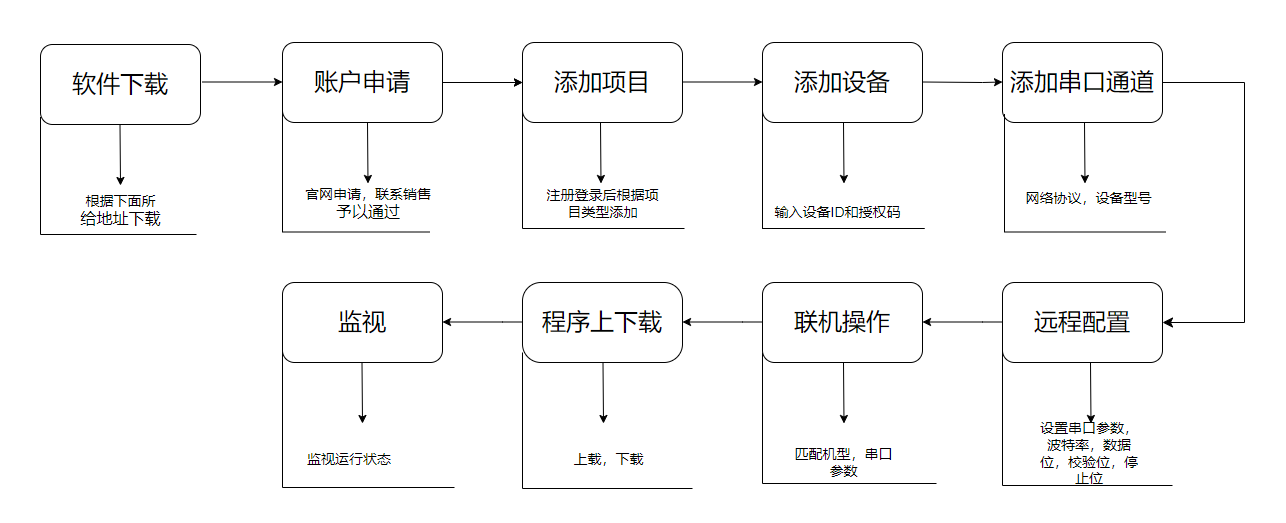

一、软件配置

1.1 下载并配置SC-VCOM

（1）下载软件并注册登录

点击网址下载
http://help.scicala.com/software_release/application/32768/scvcom/SC-VCOM_install.exe
（若电脑浏览器显示无法下载，点击保留，仍然保留，继续下载。）

登录网址”https://iiot.scicala.com/login"
注册霜蝉云账号，点击“注册账号”，进行账号注册。（已有账号，请跳过）

登录网址iiot.scicala.com注册霜蝉云账号，点击“注册账号”，进行账号注册。（已有账号，请跳过）

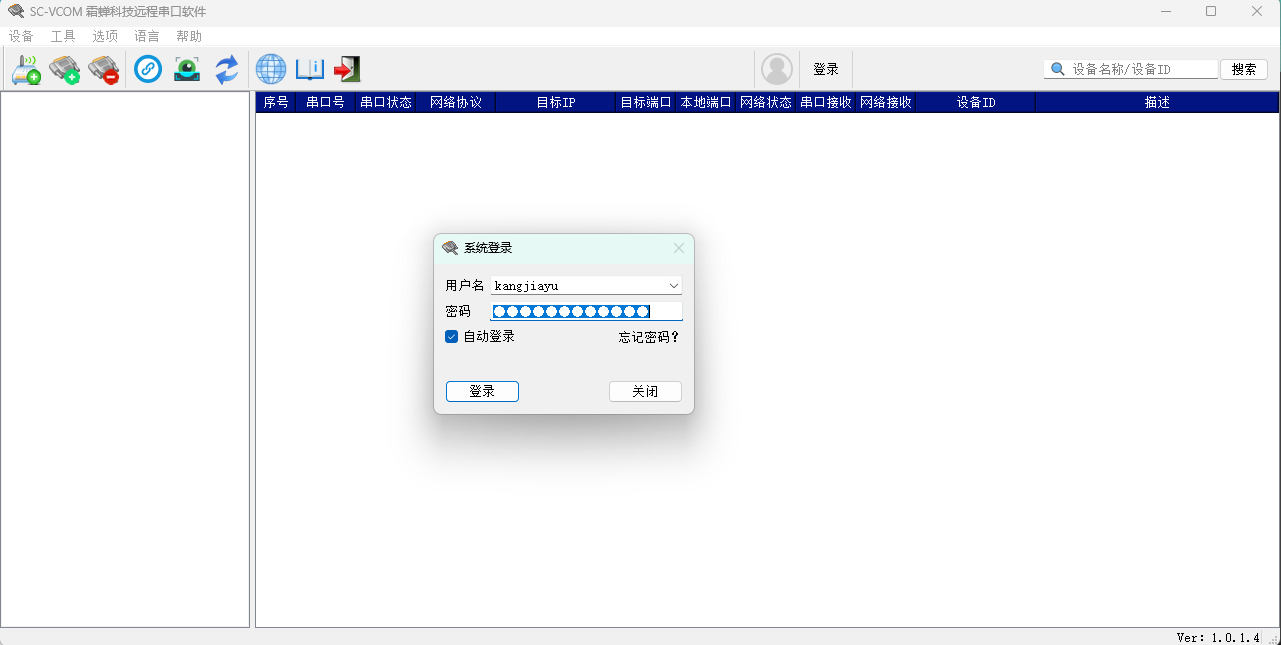

登录注册的账号，输入用户名，密码，点击登录，需要保存密码，请勾选“自动登录”登录成功，如下图：

（2）添加项目

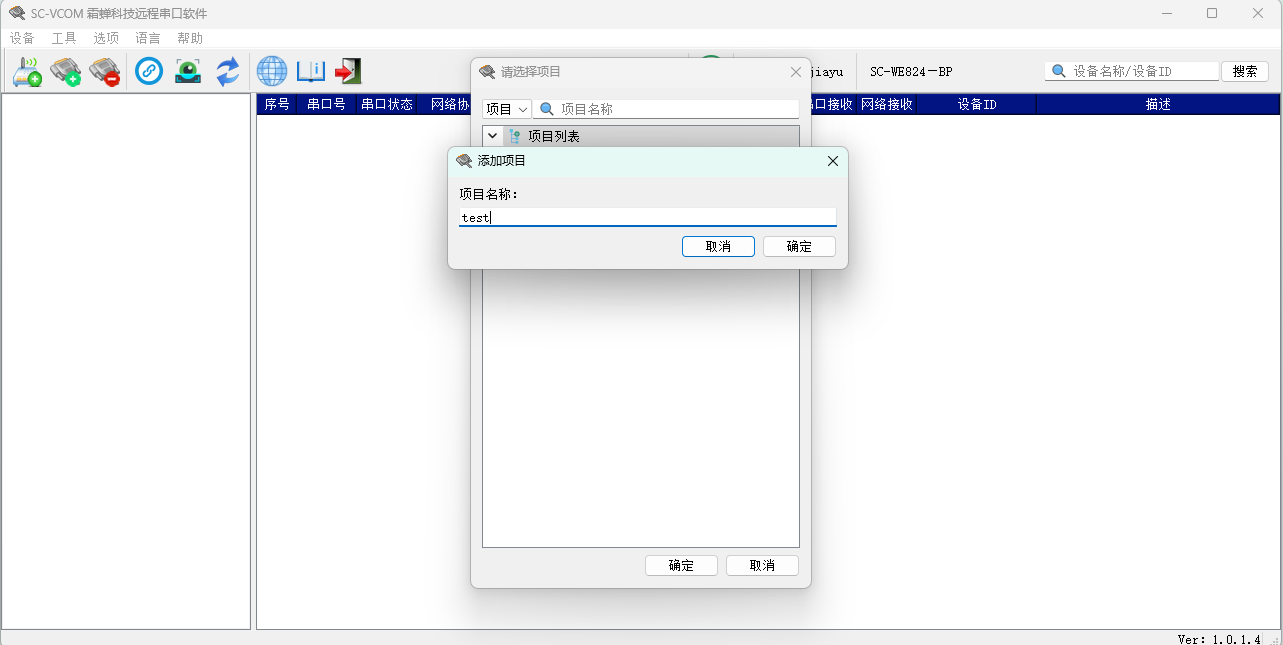

首次使用请先添加项目，如下图：

(3) 添加设备

添加设备的方式有两种，一种是通过手机扫码添加，另一种是通过软件手动添加。

（i）扫码添加

手机搜索微信小程序“霜蝉云”，登录账号，扫码添加设备。

（ii)手动添加设备

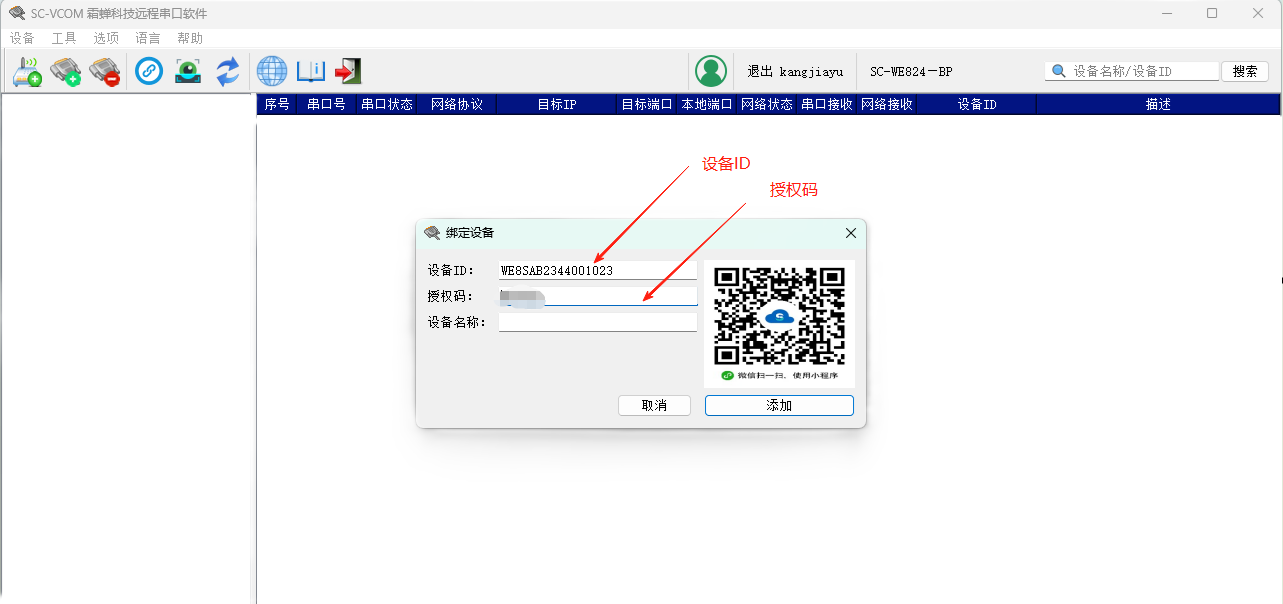

通过软件手动添加，在添加设备窗口输入设备ID,授权码，设备名称（自定义，可不填，默认名称为设备ID）,点击确认添加。扫描设备底部二维码，可以看到设备ID以及授权码。

将设备ID和授权码填入，设备名称自定义，点击添加即可。注意：1台设备只能绑定到一个账号下的一个项目。（注：先上电后绑定设备，若设备数据未同步，需重新上一次电。）

（4）添加串口通道

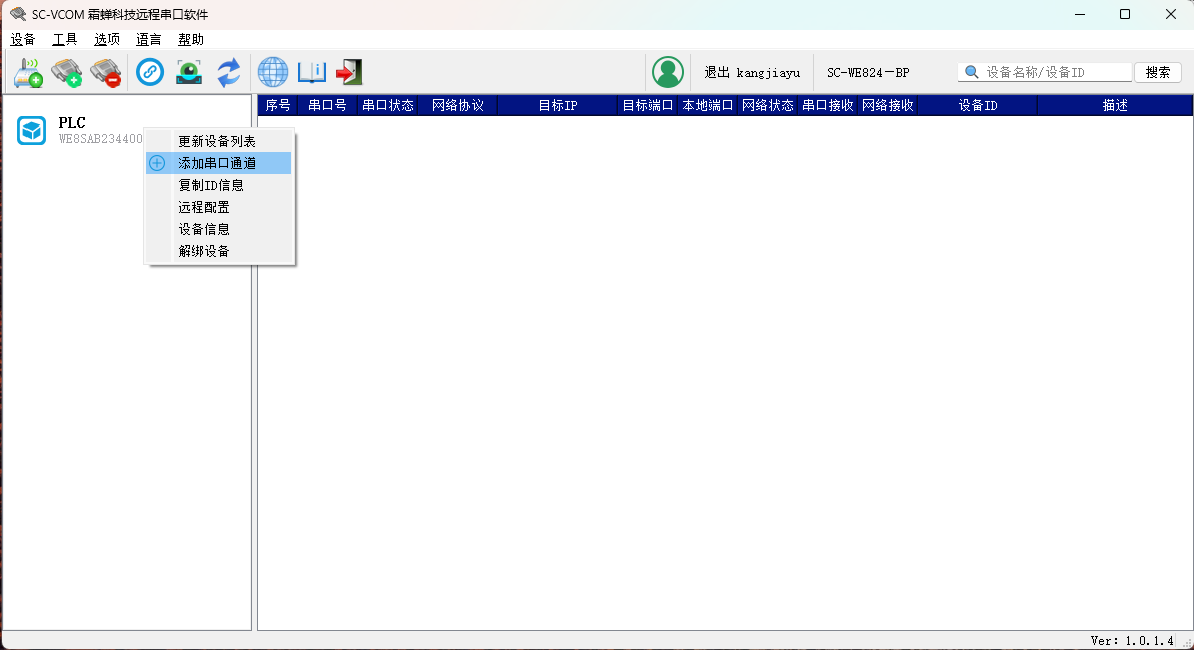

添加串口通道，设置虚拟串口号。

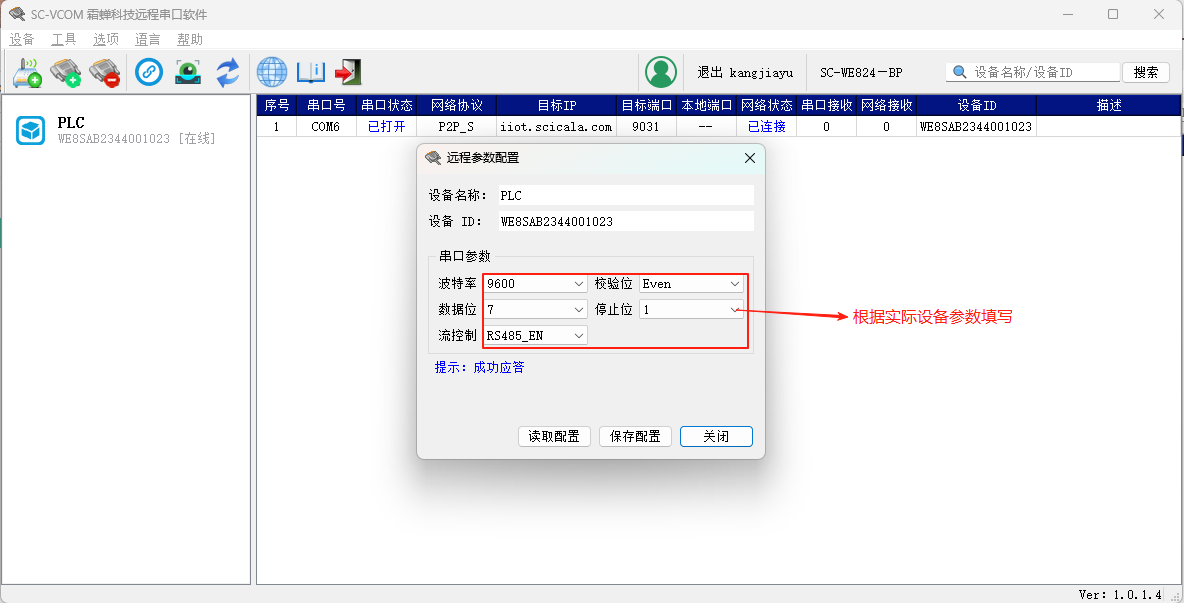

（5）远程配置通信终端

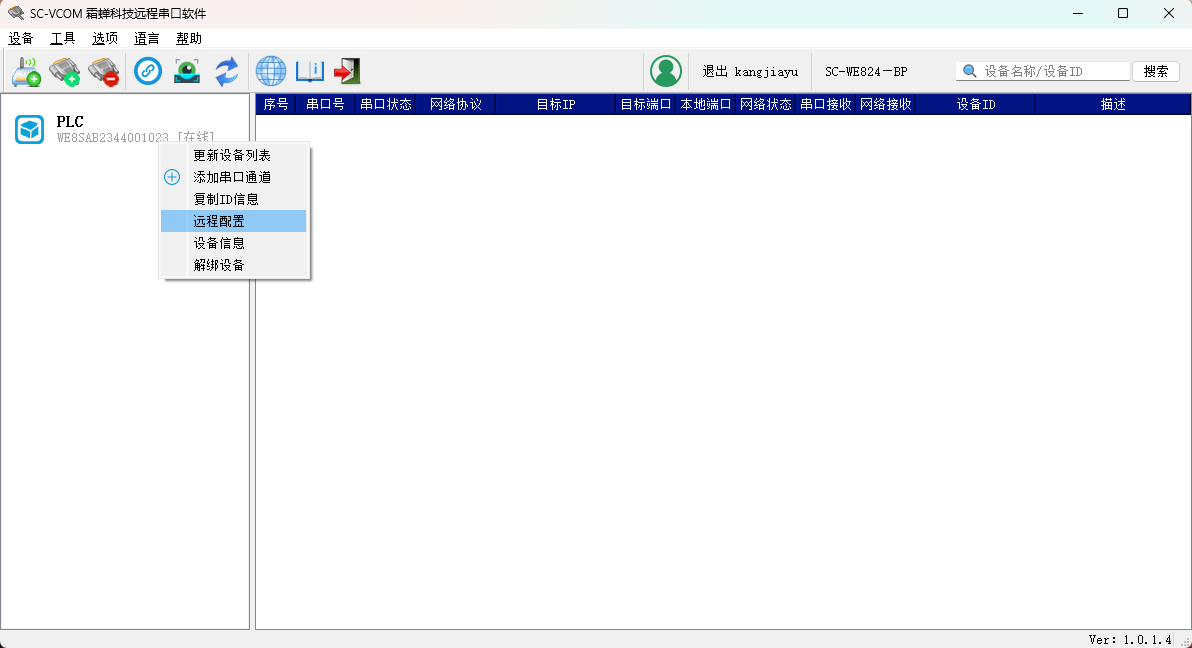

选中对应的设备，点击右键，选择远程配置

二、联机操作

2.1 串口设备联网方式

（1）WiFi联网方式（2.4GHz）：

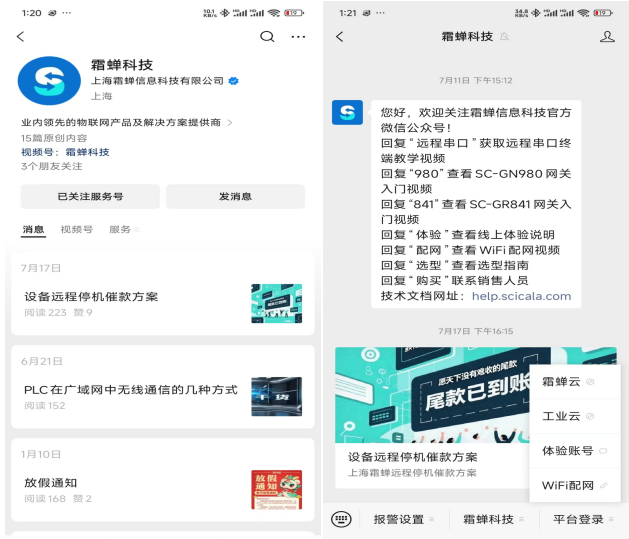

给终端上电，接入9-24V电源，电源指示灯亮起，打开手机，连上附近的2.4GHz的WiFi网络，然后打开“微信”搜索微信公众号“霜蝉科技”,点击关注。

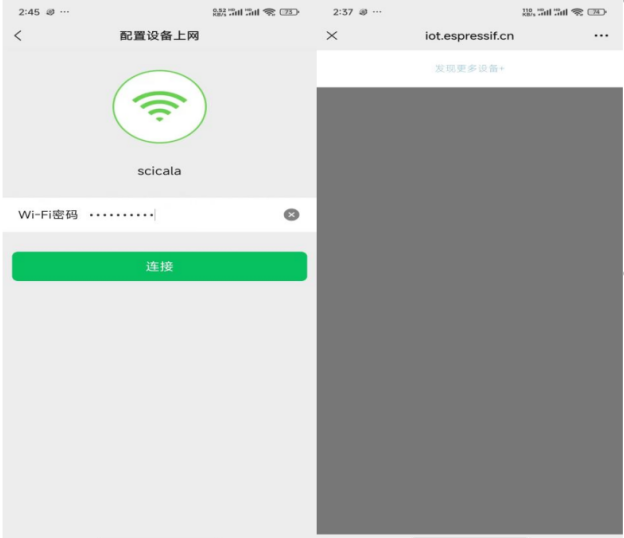

微信公众号选择“平台登录”“WiFi配网”，进入配网页面，如下图所示：

进入配网页面后，我们将终端设备切换到配网模式，用插针按住“Smart Key”5-10秒后松开, 终端设备进入配网模式，终端设备进入配网模式后，在”Wi-Fi密码”处，填写当前手机连接的WiFi密码，点击“连接”，终端设备上的Link灯闪烁，等待终端设备配网完成。

终端设备连上WiFi后，Link灯常亮。当终端设备三个灯全亮，代表终端备已建立网络连接，可以进行数据通讯。

（2）手机热点联网（2.4GHz)

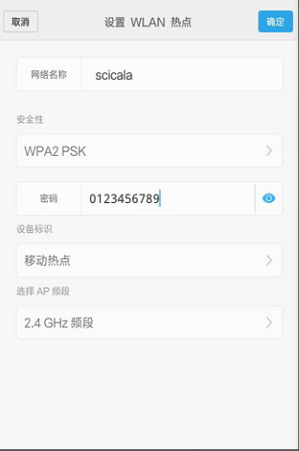

进入手机设置WLAN热点，将网络名称设置为”scicala”,密码设置为”0123456789”，2.4GHz频段。

给设备上电，稍等一会，终端设备将自动连上手机热点当终端设备三个灯全亮，代表终端设备已建立网络连接，可以进行数据通讯。

2.2 串口设备与三菱PLC连接

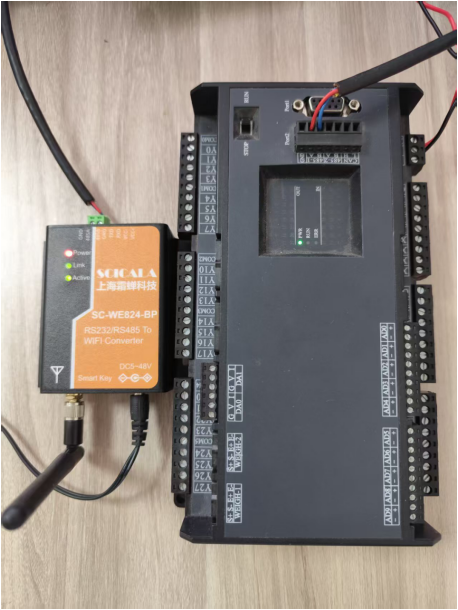

将SC-WE824-BP-wifi设备通过RS485串口线连接三菱FX3U PLC。

2.3 配置GXWorks2软件

（1）通信设置

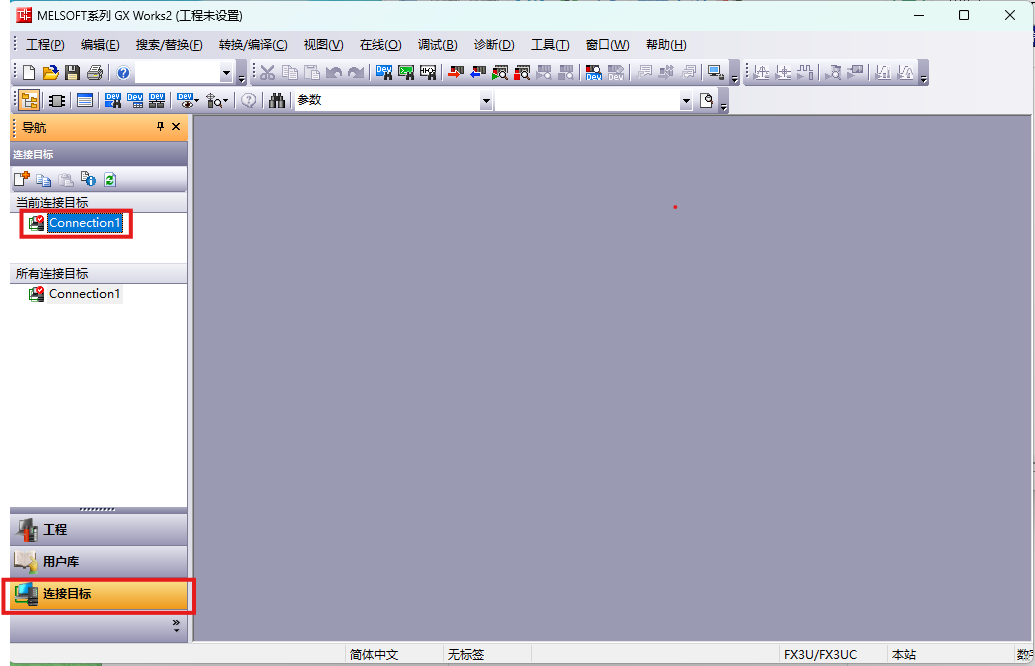

打开GXWorks2软件，点击左下角连接目标，点击当前连接目标Connection1

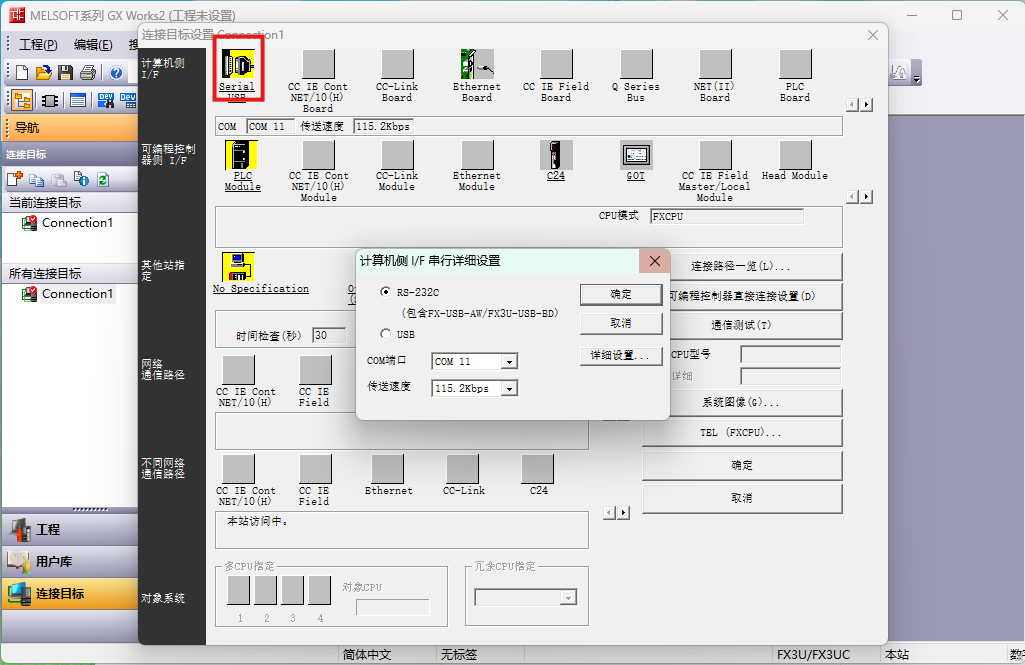

点击SeriUSB选择串口，设置串口参数，

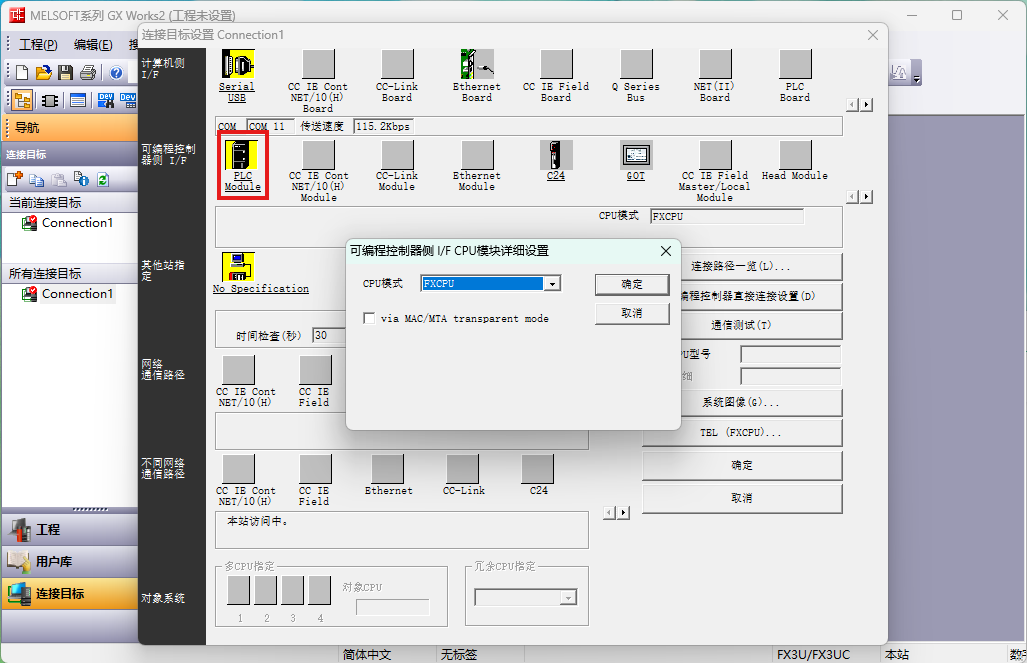

点击PLC Module，

点击No Specification，

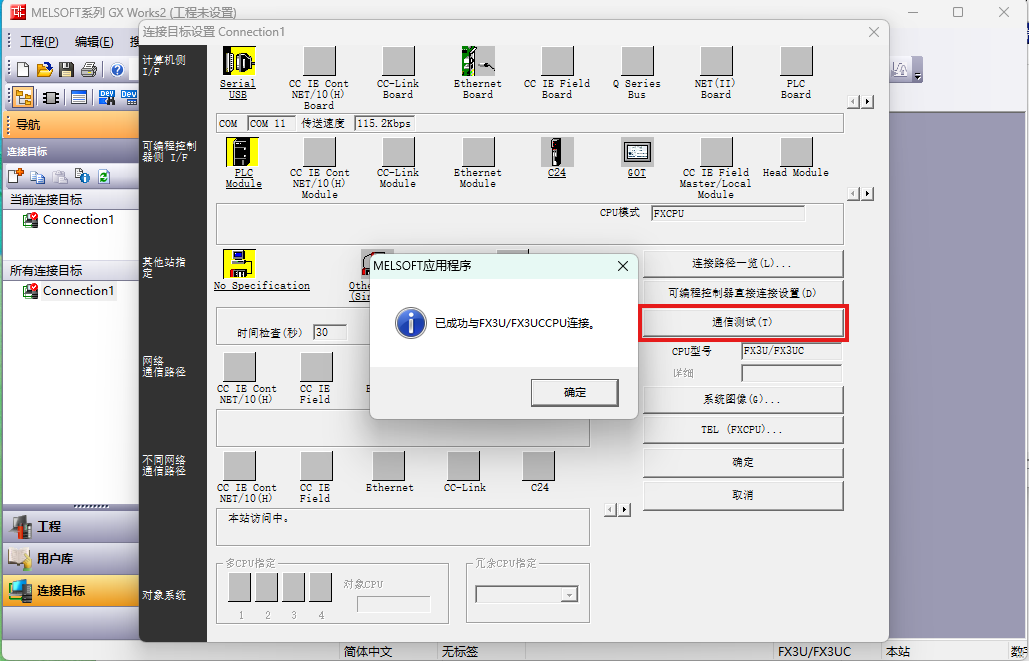

点击通信测试，连接成功。

三、PLC远程上下载

3.1 PLC程序编写

（1）绘制梯形图

绘制简单梯形图，输入指令。

3.2 项目运行

（1)编译

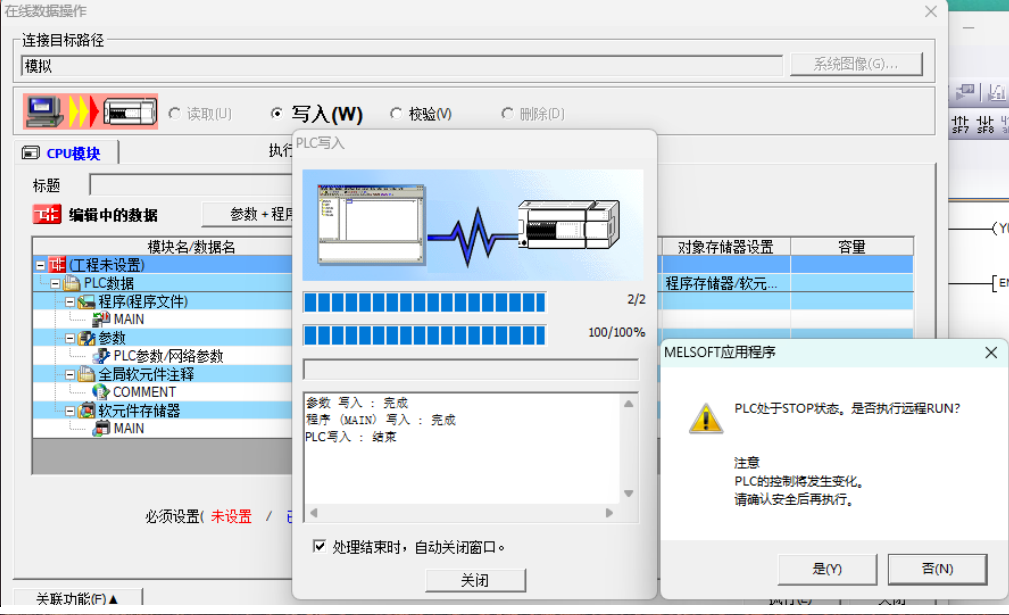

点击转换/编译，点击在线，选择PLC写入，

（2）梯形图监视

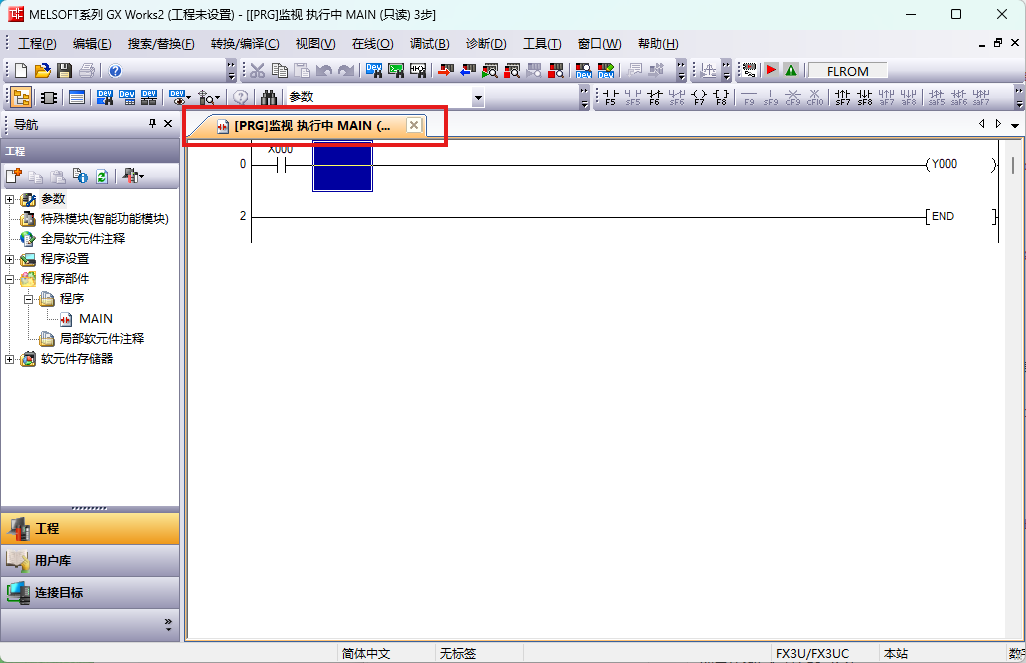

点击在线，开启监视模式，

完成。
