霜蝉远程串口设备连接海为T16S0R PLC远程上下载

一、软件配置

1.1 下载并配置SC-VCOM

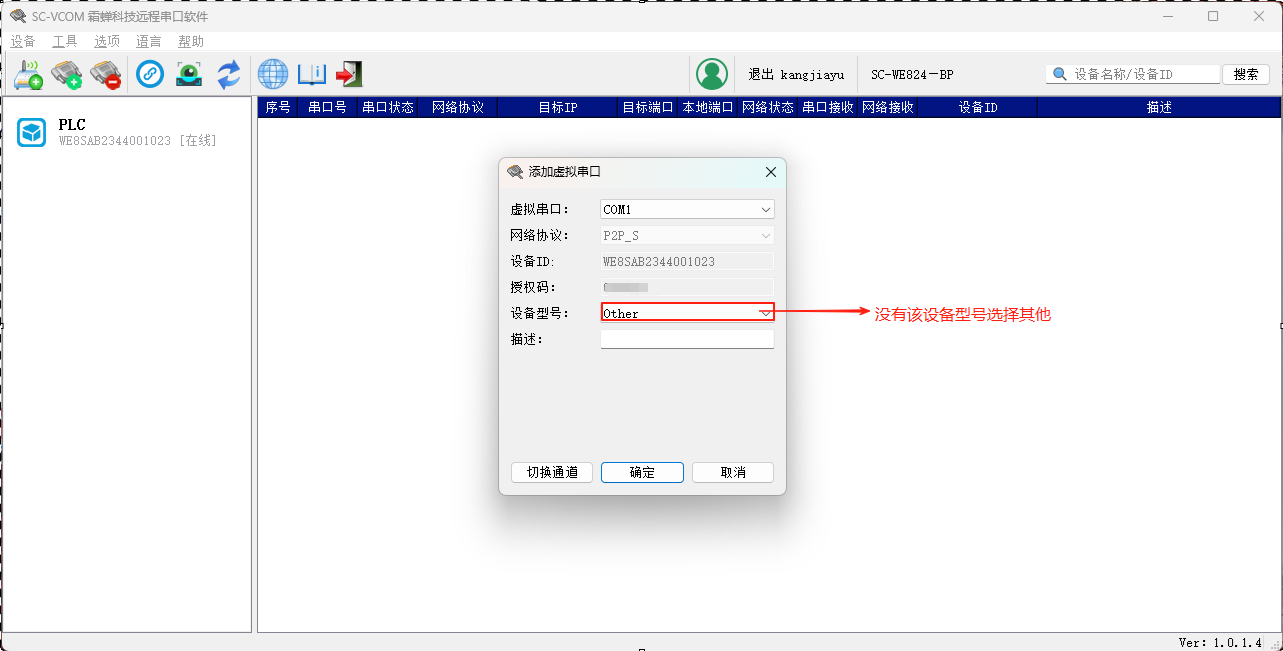

添加串口通道，设置虚拟串口号。

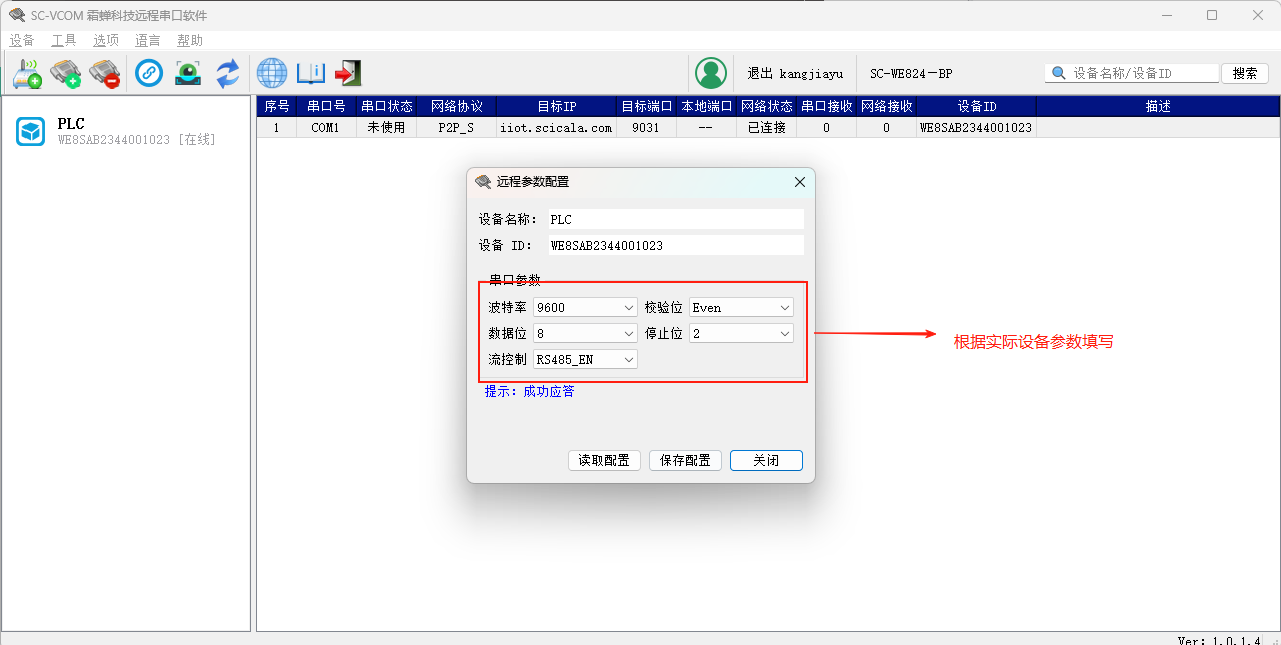

（5）远程配置通信终端

选中对应的设备，点击右键，选择远程配置

（根据实际设备参数填写）

二、联机操作

2.1 串口设备联网方式

2.2 串口设备与海为PLC连接

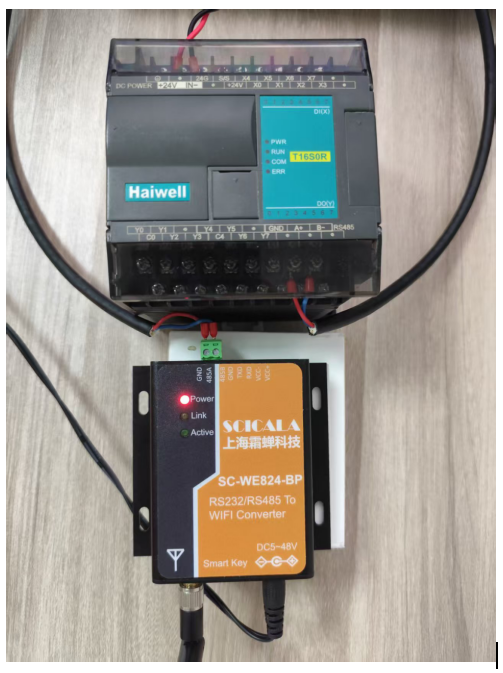

将SC-WE824-BP-wifi设备通过RS232(或者RS485)串口线连接至海为T16S0R PLC

2.3 配置HaiwellHappy软件

（1)通信设置

打开HaiwellHappy软件，点击PLC,联机，设置串口参数。

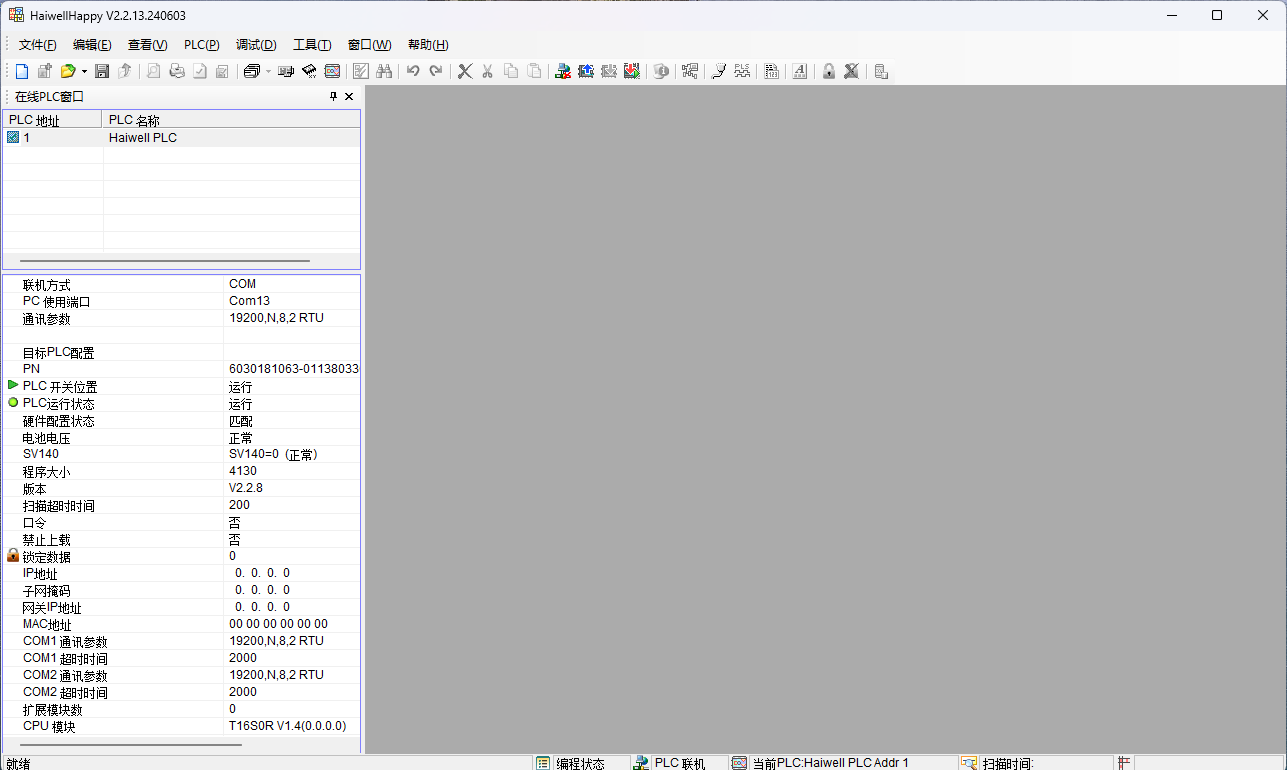

联机成功如下图：

三、PLC远程上下载

3.1 PLC程序编写

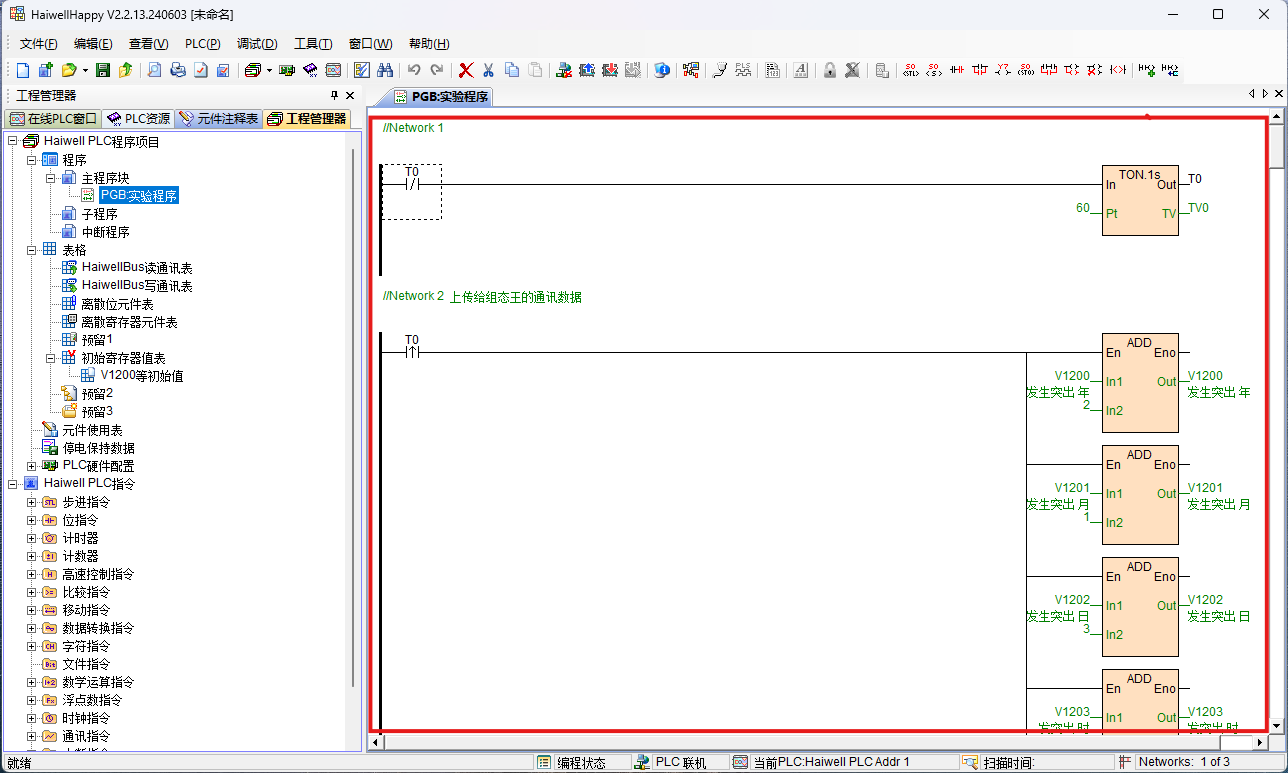

（1）绘制梯形图

绘制梯形图，输入指令。

3.2 项目运行

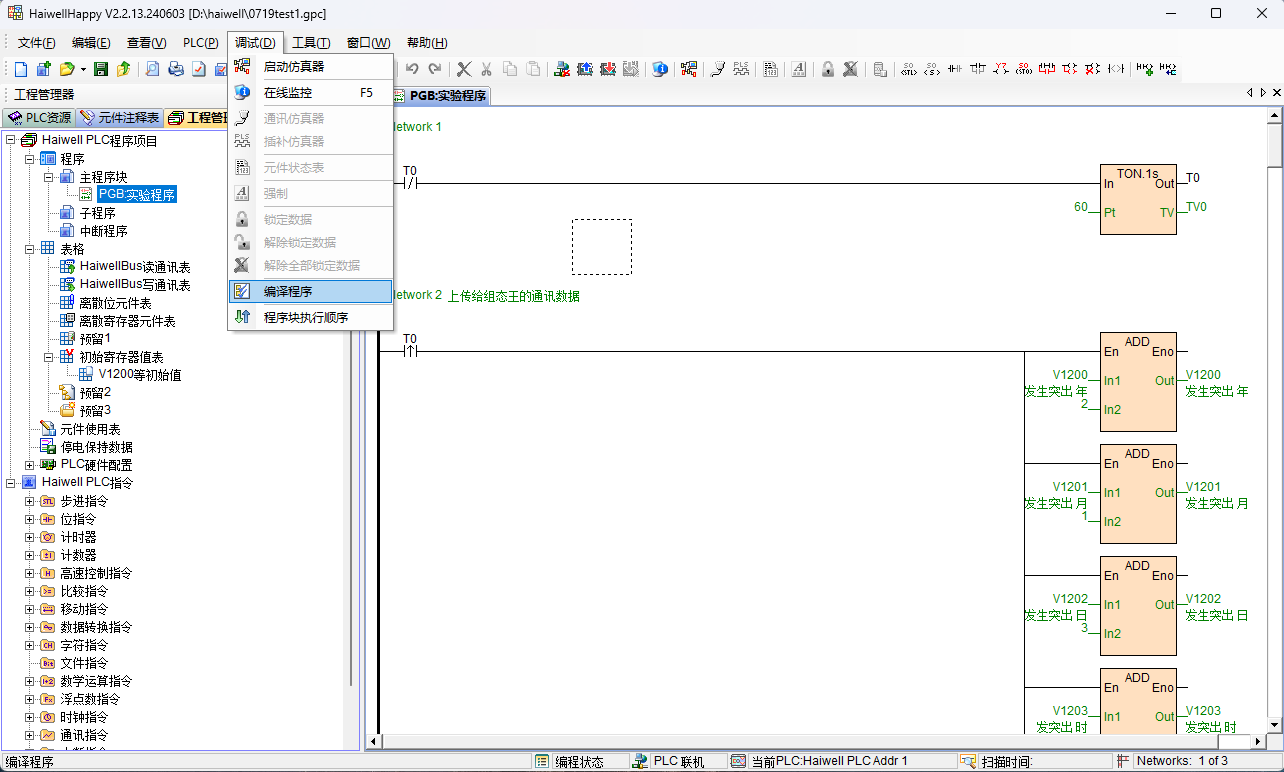

（1)编译

点击调试，编译程序，运行。

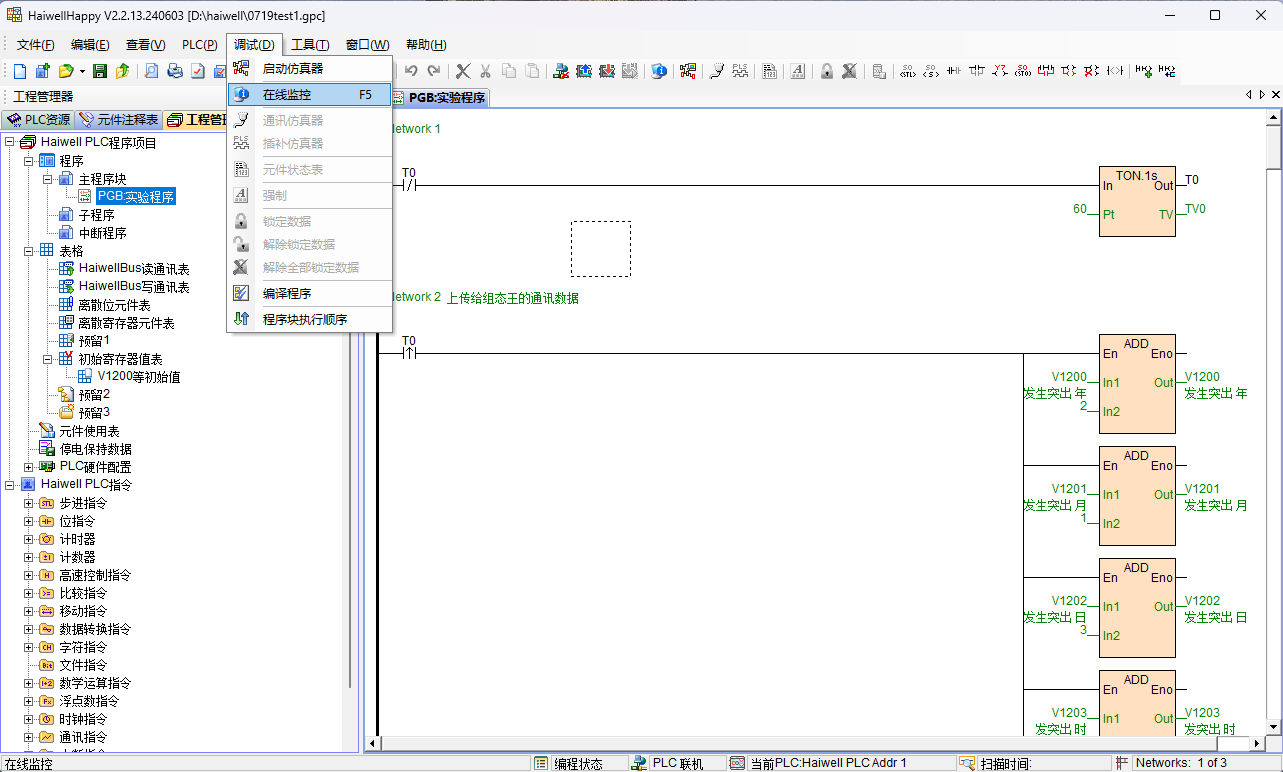

（3）梯形图监视

点击调试，在线监视，

完成。
