霜蝉远程串口设备连接欧姆龙CP1E-N20DR PLC远程上下载

一、软件配置

1.1 下载并配置SC-VCOM

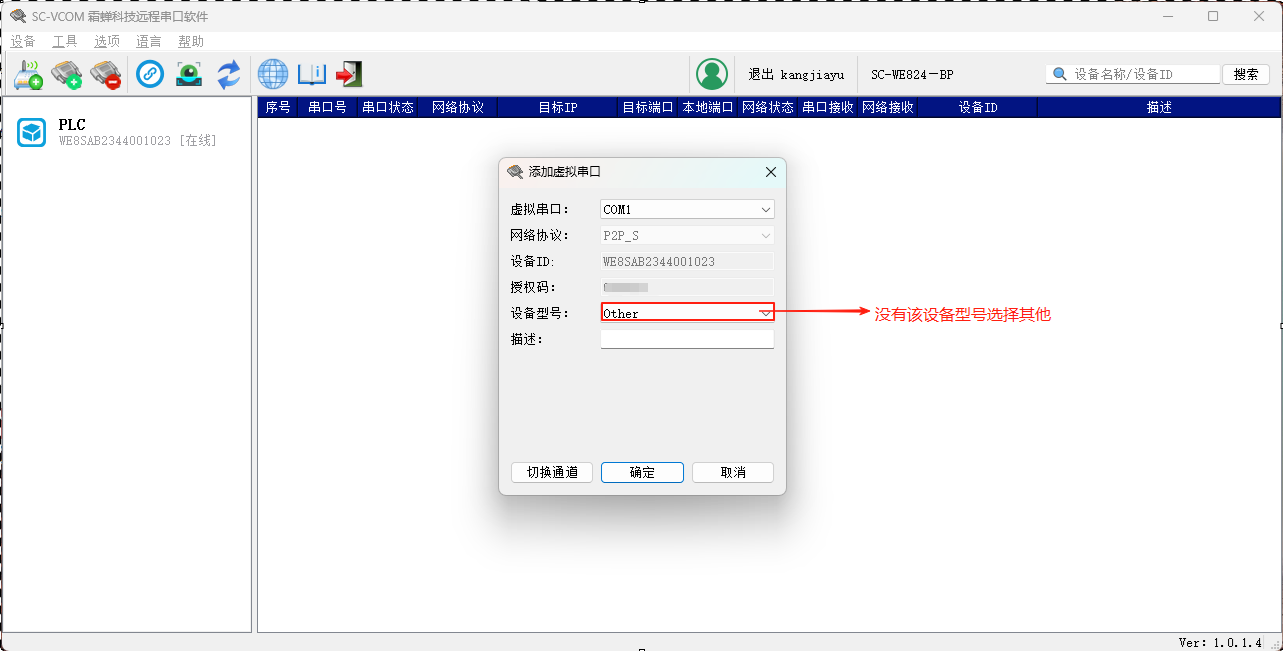

（4）添加串口通道

添加串口通道，设置虚拟串口号。

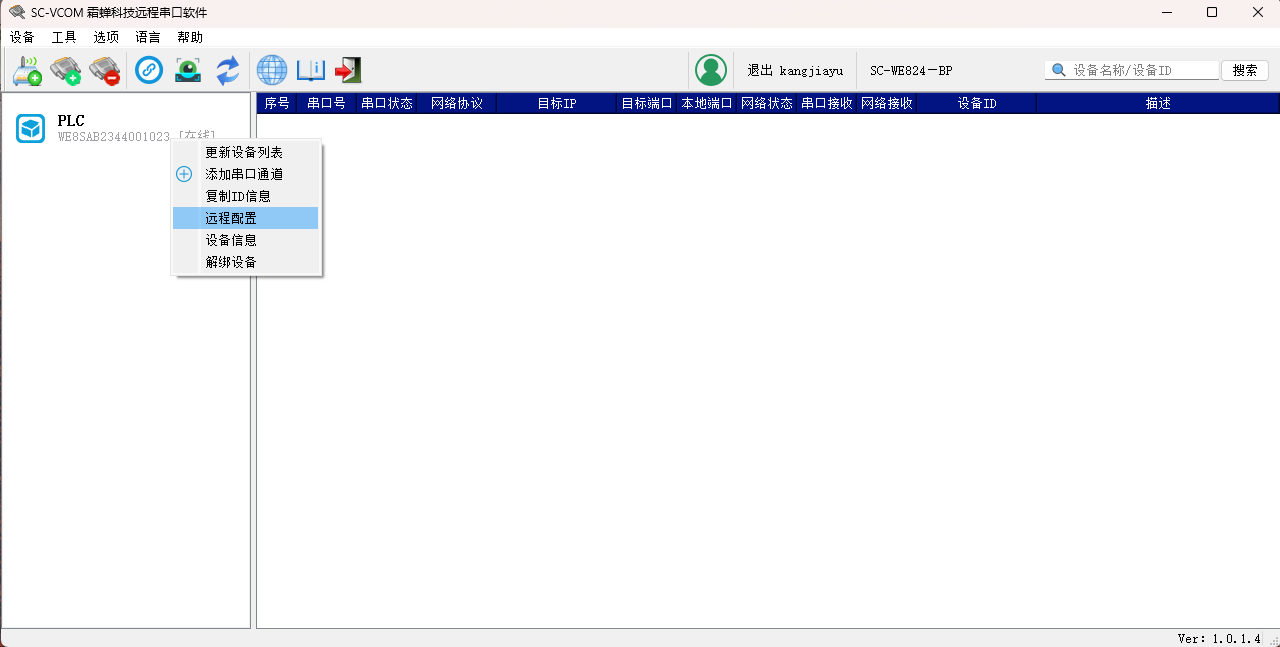

（5）远程配置通信终端

选中对应的设备，点击右键，选择远程配置

二、联机操作

2.1 串口设备联网方式

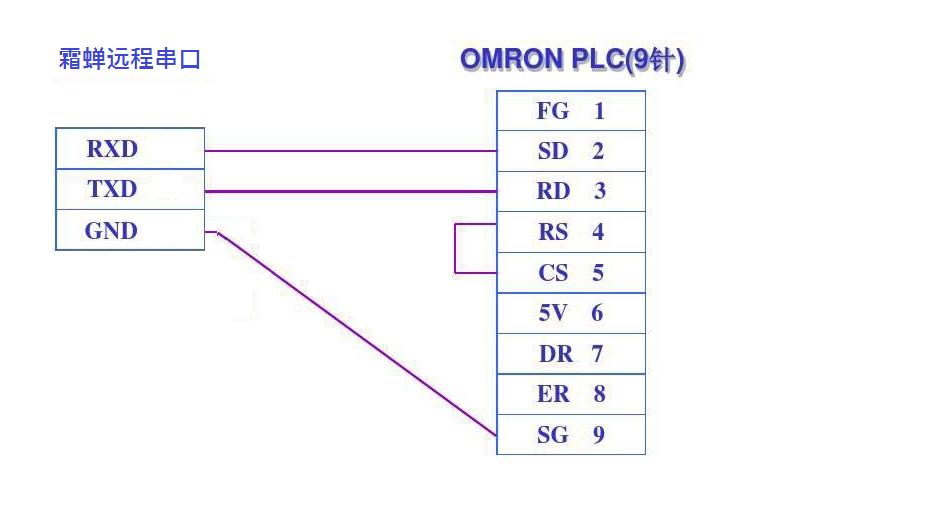

2.2 串口设备与欧姆龙PLC连接

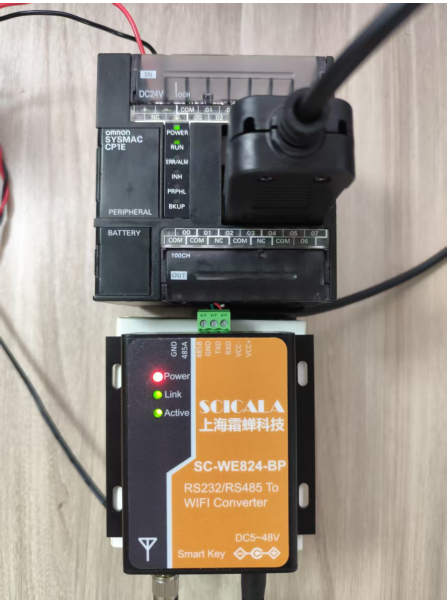

将SC-WE824-BP-wifi设备通过RS232串口线连接至欧姆龙 PLC。

)

2.3 配置CX-Programmer软件

（1）通信设置

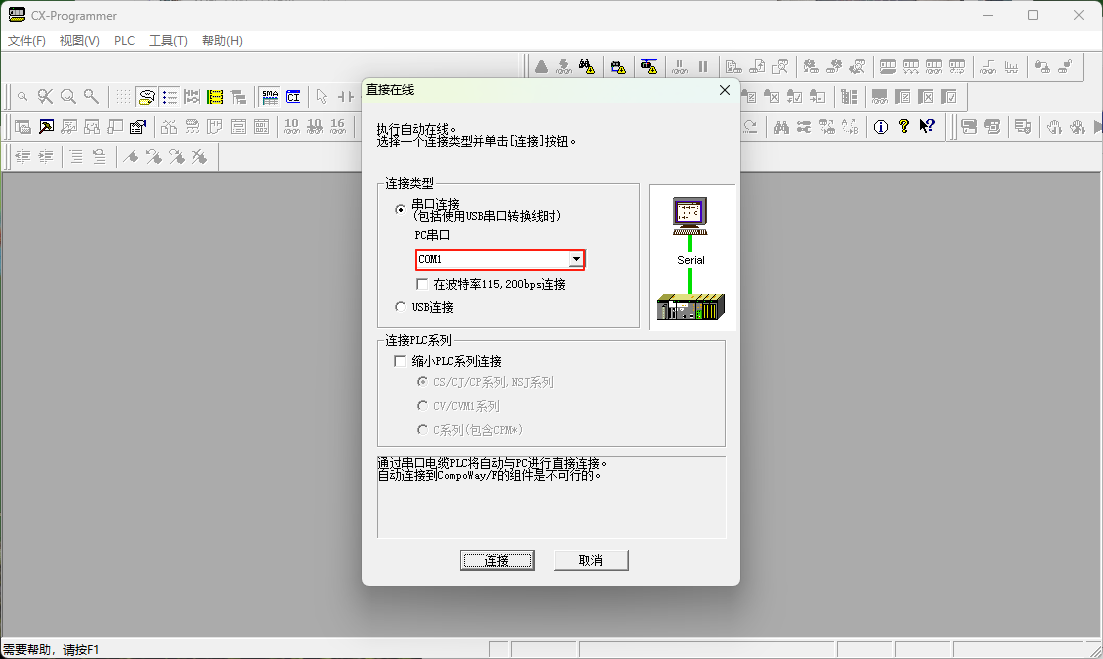

打开CX-Programmer软件，点击plc，点击自动在线，选择相应串口，点击连接，如下图：

联机成功。

三、PLC远程上下载

3.1 PLC程序编写

（1）绘制梯形图

绘制梯形图，输入指令。

3.2 项目运行

（1)传送，

点击编程选择编译,左下角出现编译成功，然后传送到PLC。

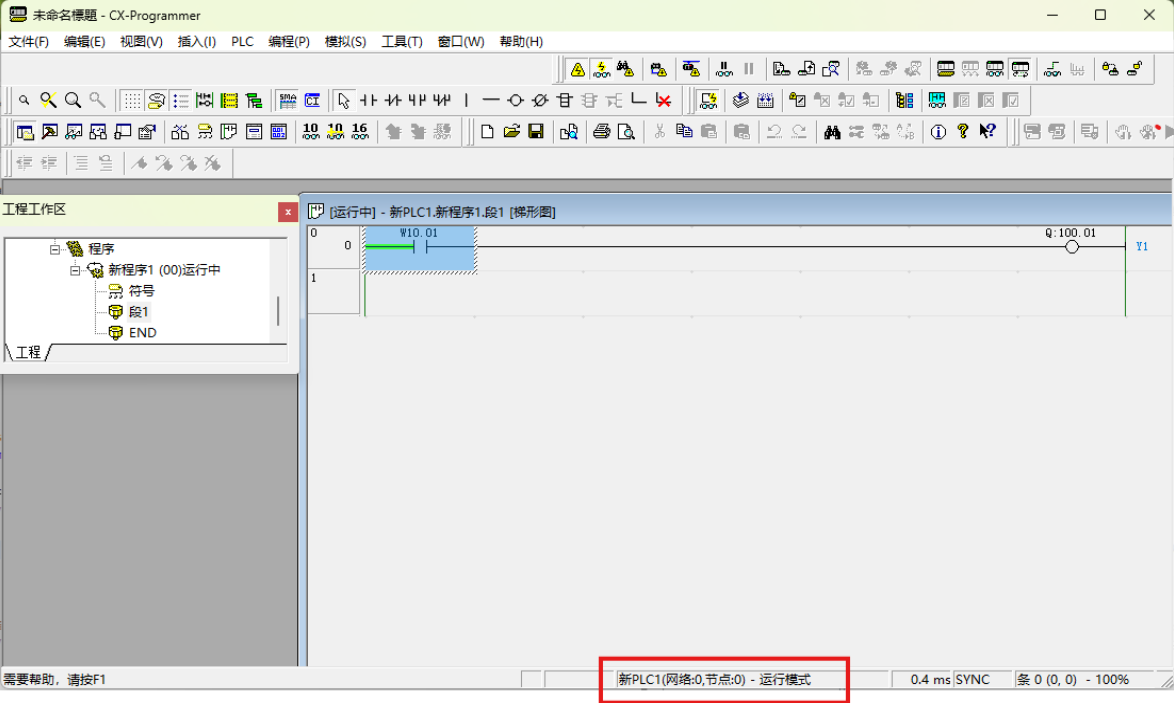

（2）梯形图监视，

点击plc,进行监视。

完成。
