霜蝉WiFi串口设备连接西门子S7-200CN PLC远程上下载

一、软件配置

1.1 下载并配置SC-VCOM

（4）添加串口通道

添加串口通道，设置虚拟串口号。

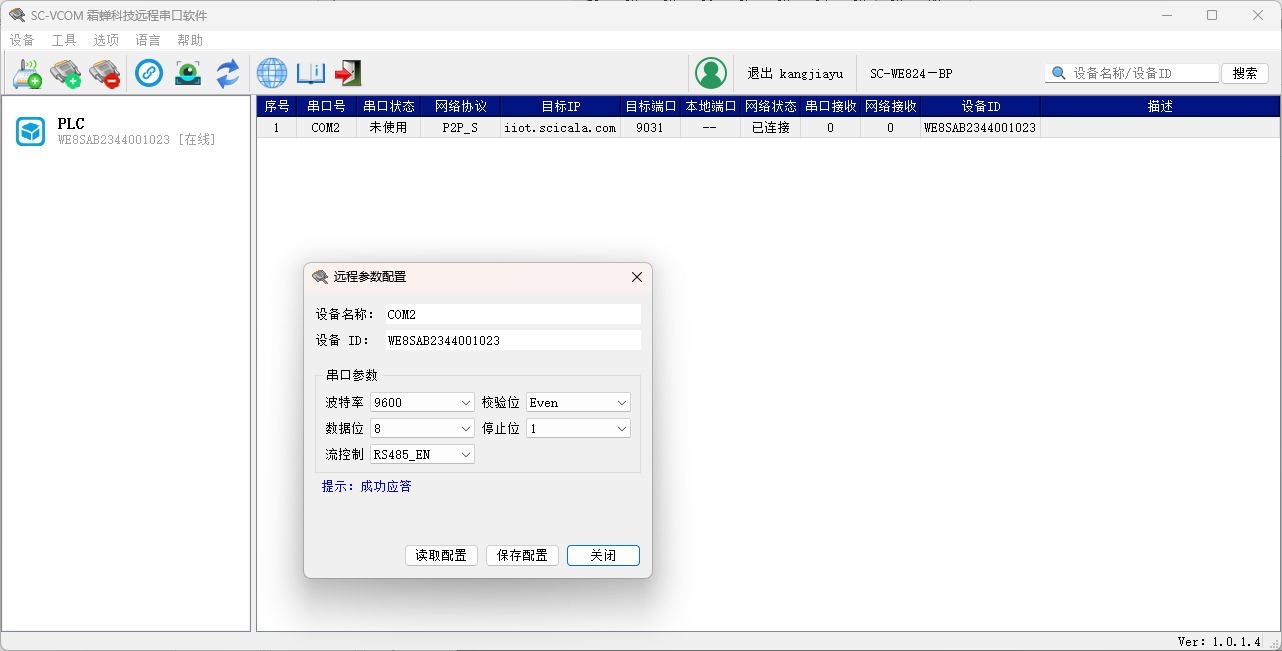

选中对应的设备，点击右键，选择远程配置

（根据实际设备参数填写）

二、联机操作

2.1 串口设备联网方式

2.2 串口设备与西门子PLC连接

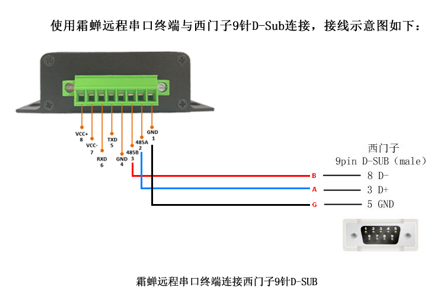

西门子S7-200采用RS485进行连接，使用PPI协议进行通信接线示意如下：

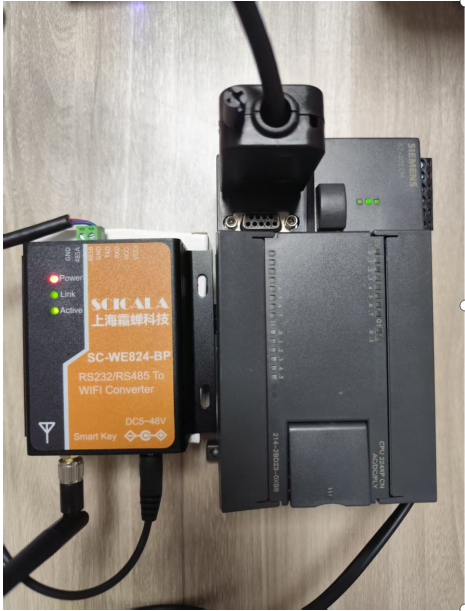

将SC-WE824-BP-wifi设备通过RS485串口线连接至西门子S7-200CN PLC。

2.3 STEP 7-MicroWIN 软件配置

（1）通信设置

（i）PPI协议直连
打开STEP 7-MiCroWIN软件，点击通信，设置通信端口和参数


（ii）使用调制解调器

打开控制面板，选择电话和调制解调器

再次双击“标准33600 pbs调制解调器”，编辑调制解调器参数。

修改串口调制解调器数据流控制为“无”。

设置调制解调器电话号码为“02160780743”，点击下一步。


继续下一步。

联机成功。

三 PLC程序上下载

3.1 PLC程序编写

（1)绘制梯形图

3.2 项目运行

监视程序状态，

完成。
