基础功能

一、 概述

SC-EdgeConfig配置软件，是上海霜蝉信息科技有限公司推出的一款配合云网关使用，实现PLC数据采集，远程监控，边缘计算的软件。

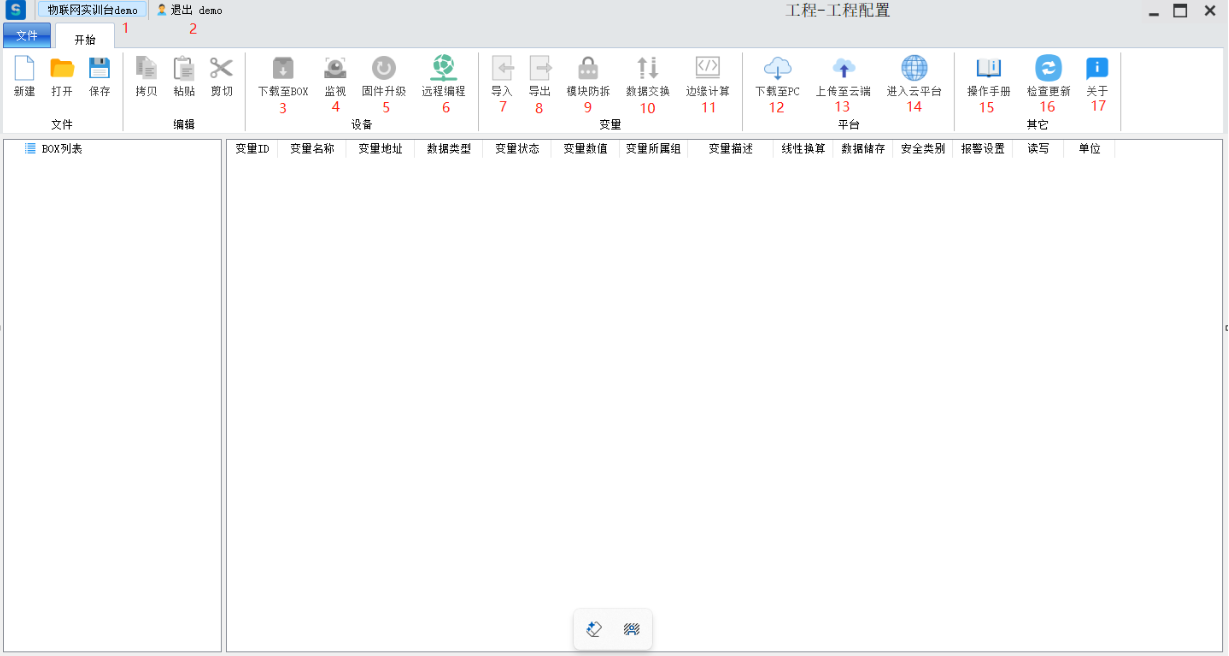

二、主界面介绍

1.1 选择BOX所在的项目
1.2 退出
1.3 下载至BOX
把BOX配置信息下载至BOX
1.4 监视
连接到BOX,监视BOX状态
1.5 固件升级
给固件升级，更新版本
1.6 远程编程
可远程上下载PLC、触摸屏等设备程序
1.7 导入数据
1.8 导出数据
1.9 模块防拆
通过模块固定间隔时间给PLC某一变量写值，PLC内部通过检测该变量的变化来判断设备是否被拆卸
1.10 数据交换
数据交换功能可以将一个PLC的变量传送到同一个PLC的其他变量或另外一个PLC变量，通过这个功能让连接到同一个网关的两个PLC数据交换
1.11 边缘计算
可在网关里面自定义写脚本，来实现一些特殊业务逻辑，实现个性化功能
1.12 下载至pc
把云端数据下载到配置工具
1.13 上传至云端
把配置工具的数据上传到云端
1.14 进入云平台
1.15 操作手册
1.16 检查更新
1.17 关于

三、详细说明

1. 登录

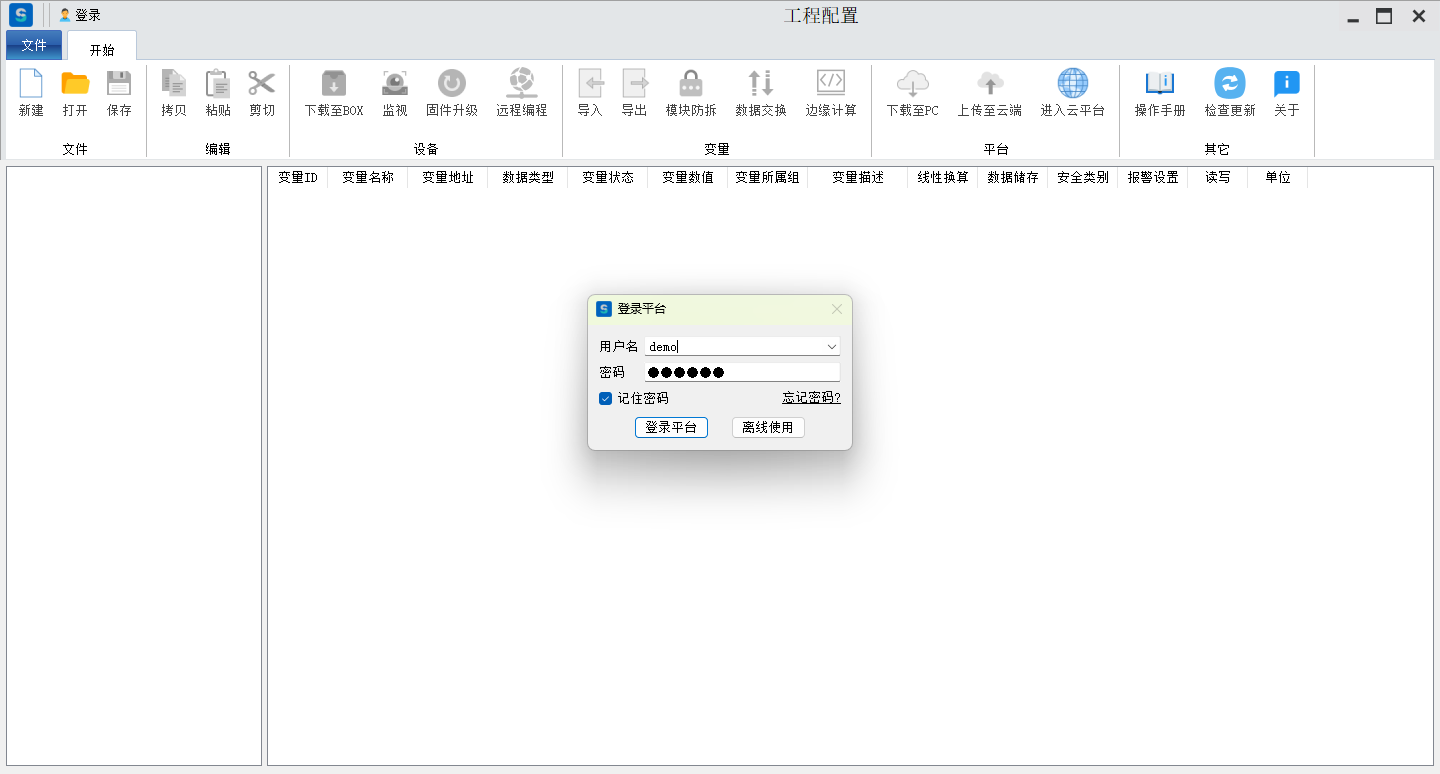

1.1登录

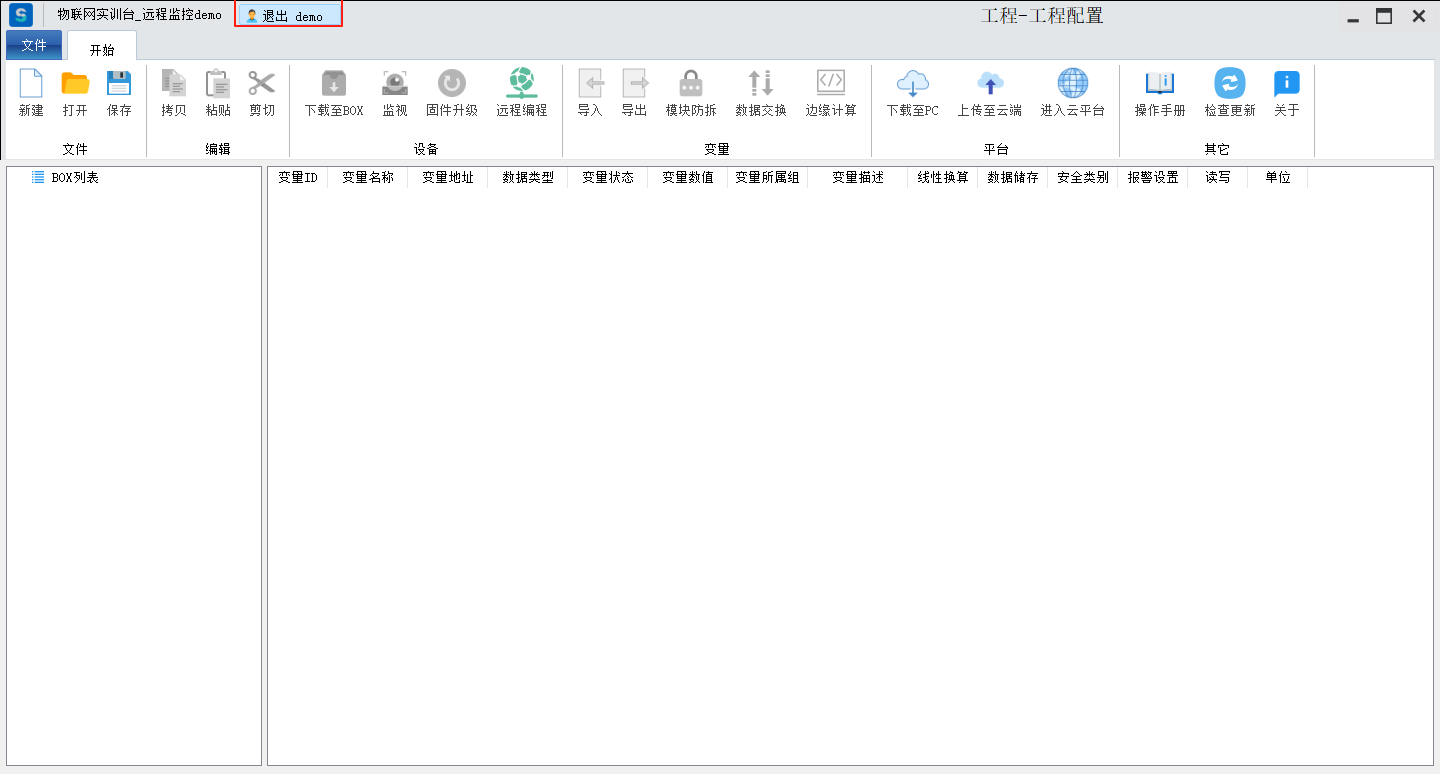

1.2 退出登录

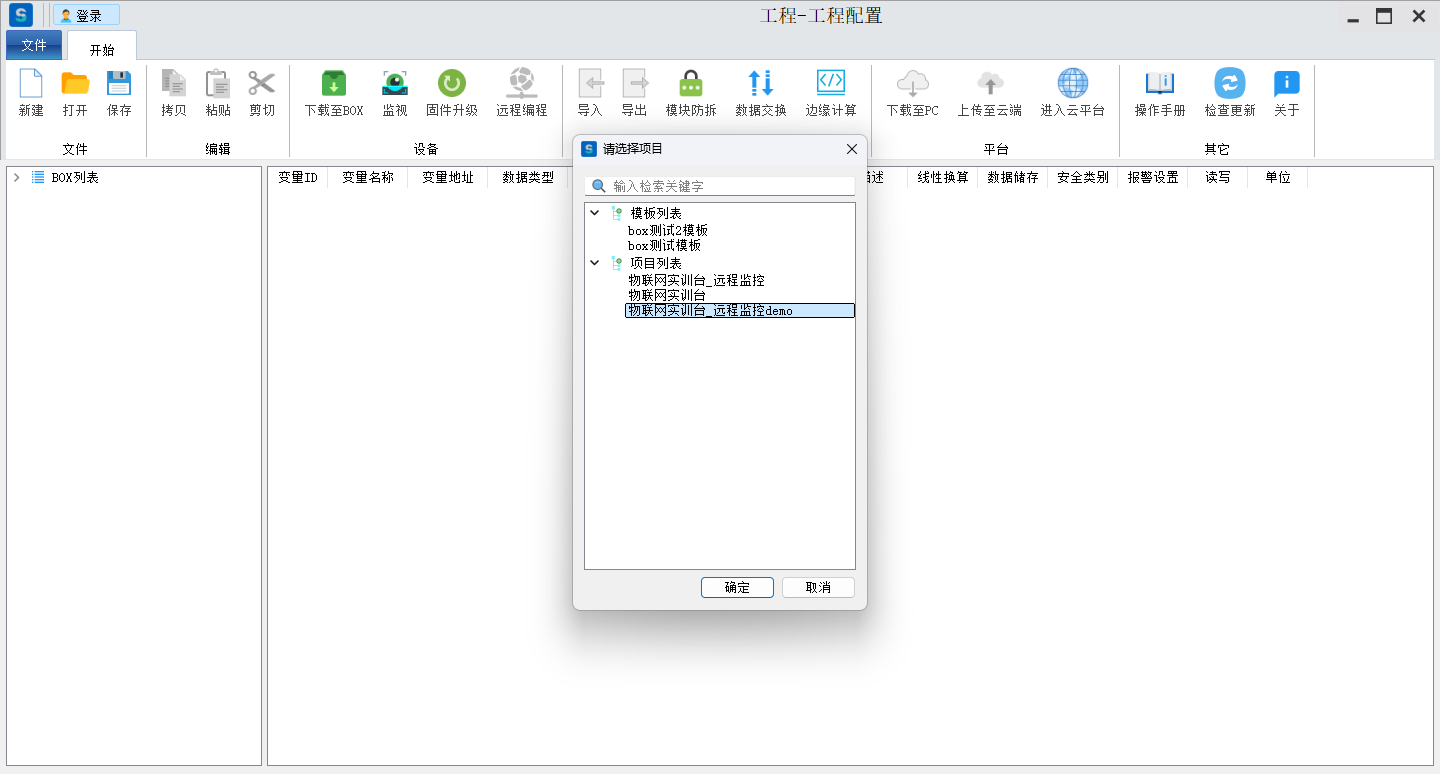

2. 选择项目

(如果项目不存在，应先创建项目)

3.绑定BOX

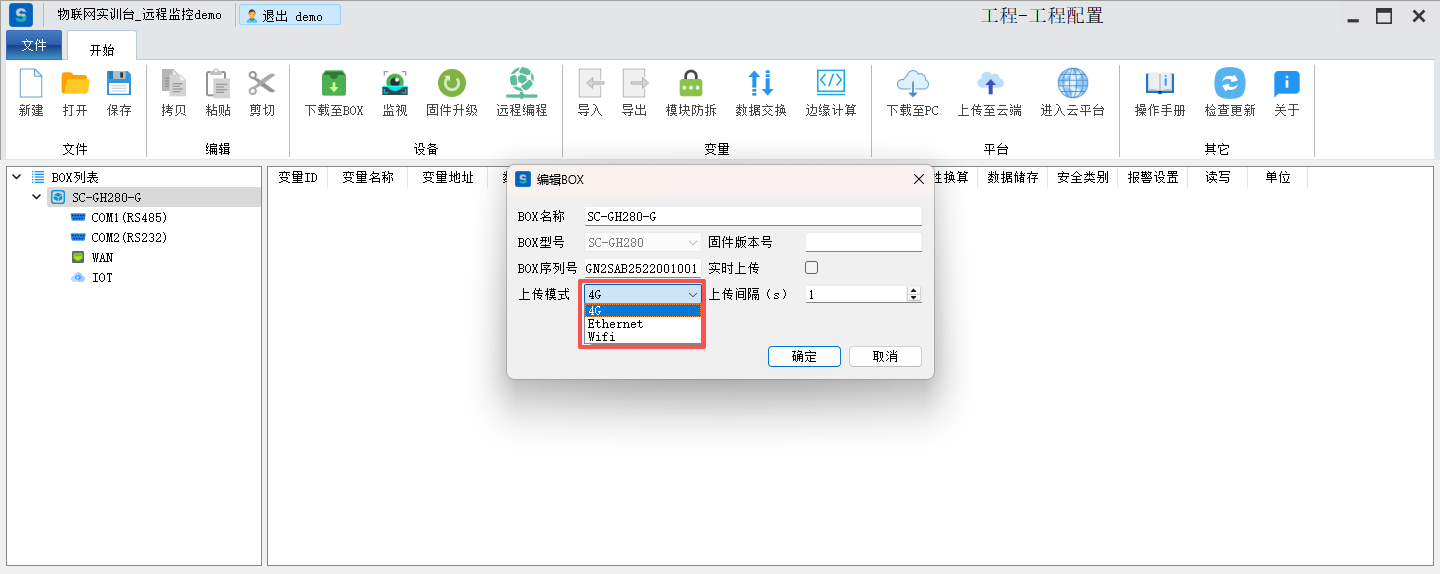

3.1.联网

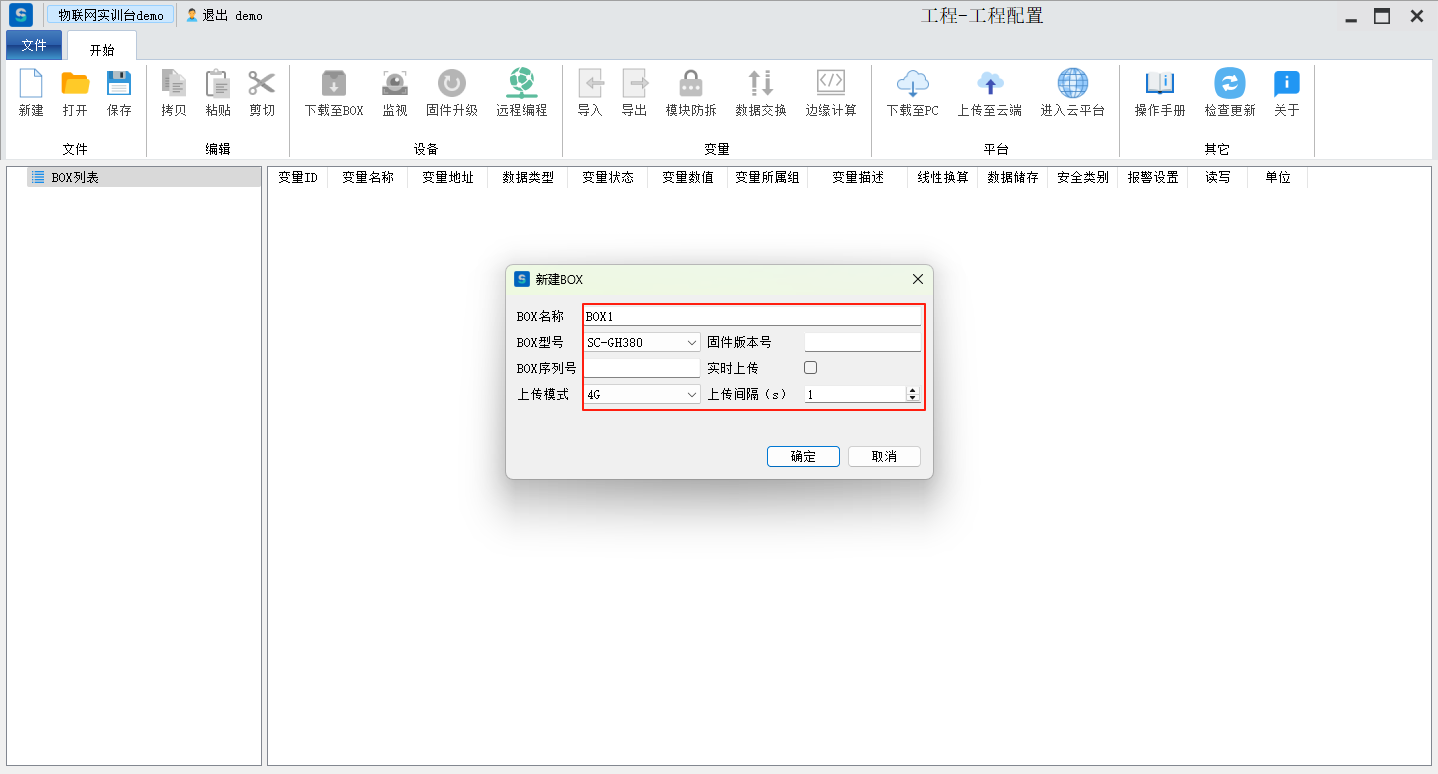

添加相应的BOX型号

3.1.1 4G链接
BOX插入物联网卡（出厂自带物联网卡），安装4G天线，设置上网模式：4G。

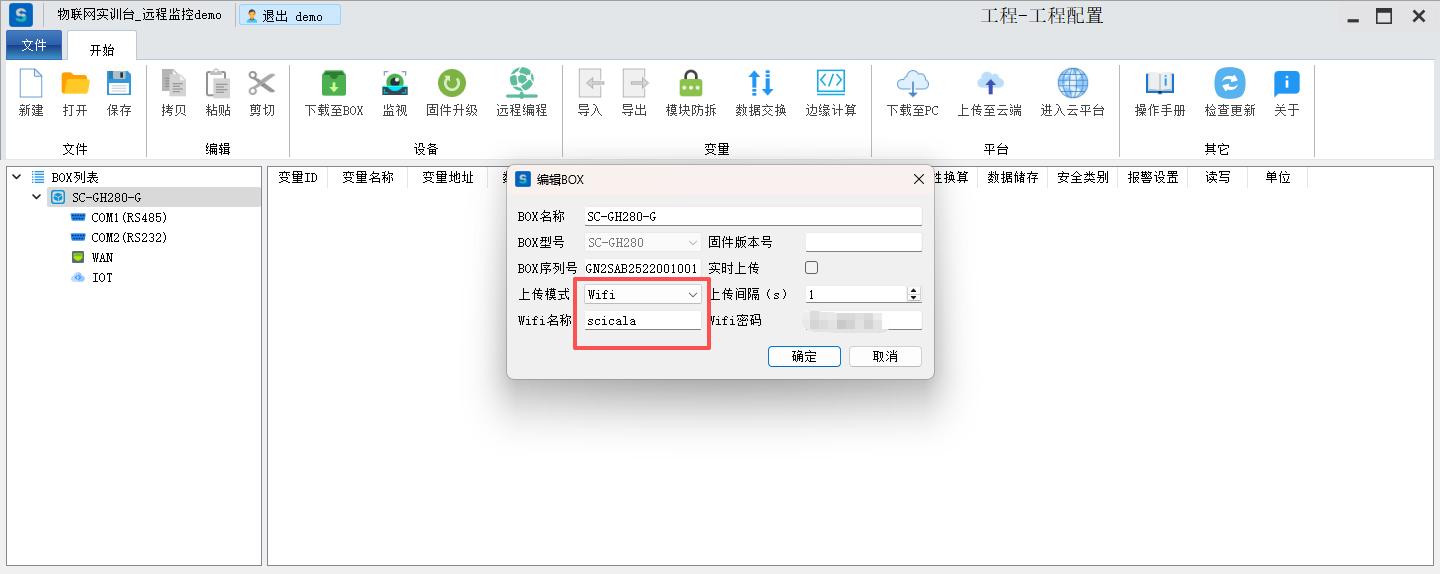

3.1.2 WIFI链接
设置上网模式为WIFI,并且输入WiFi的用户名和密码。

注意
（1）WiFi名称和密码不能包含中文；
（2）配置完成一定要下载至BOX；
（3）WiFi的网段不能和WAN 和LAN网段一样。

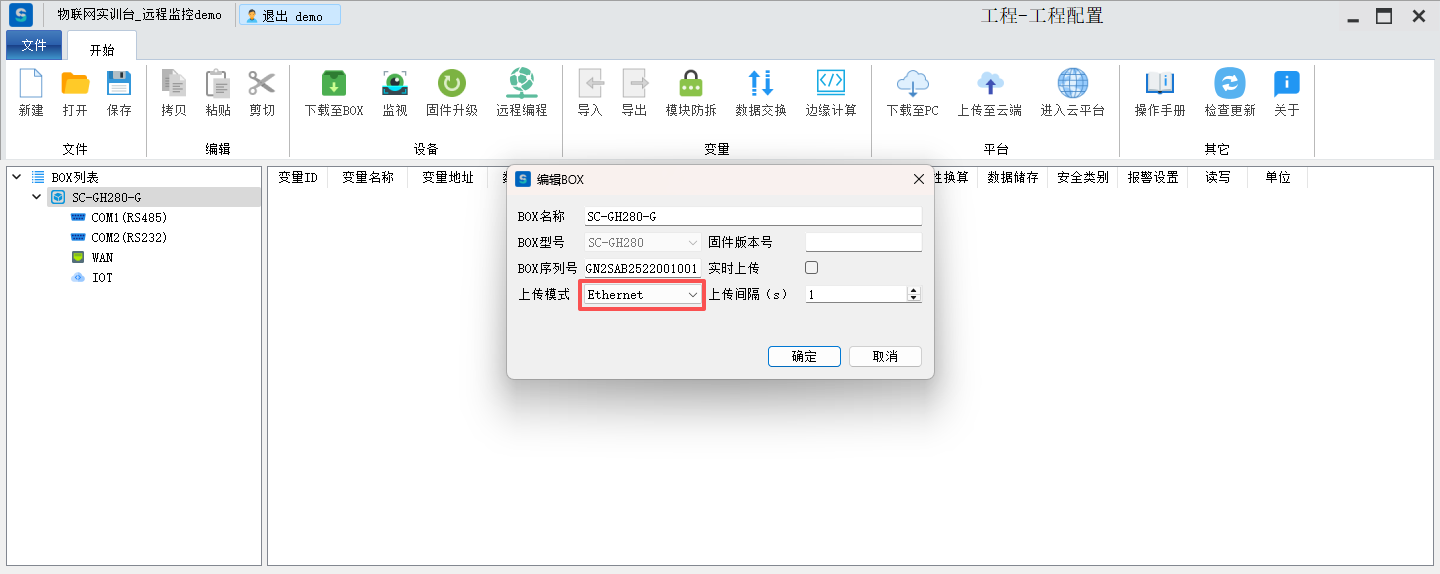

3.1.3 以太网链接
BOXWAN 口连接一根可以连接外网的网线，设置完上网模式：Ethernet

设置完后下载到box 后并上传到云端

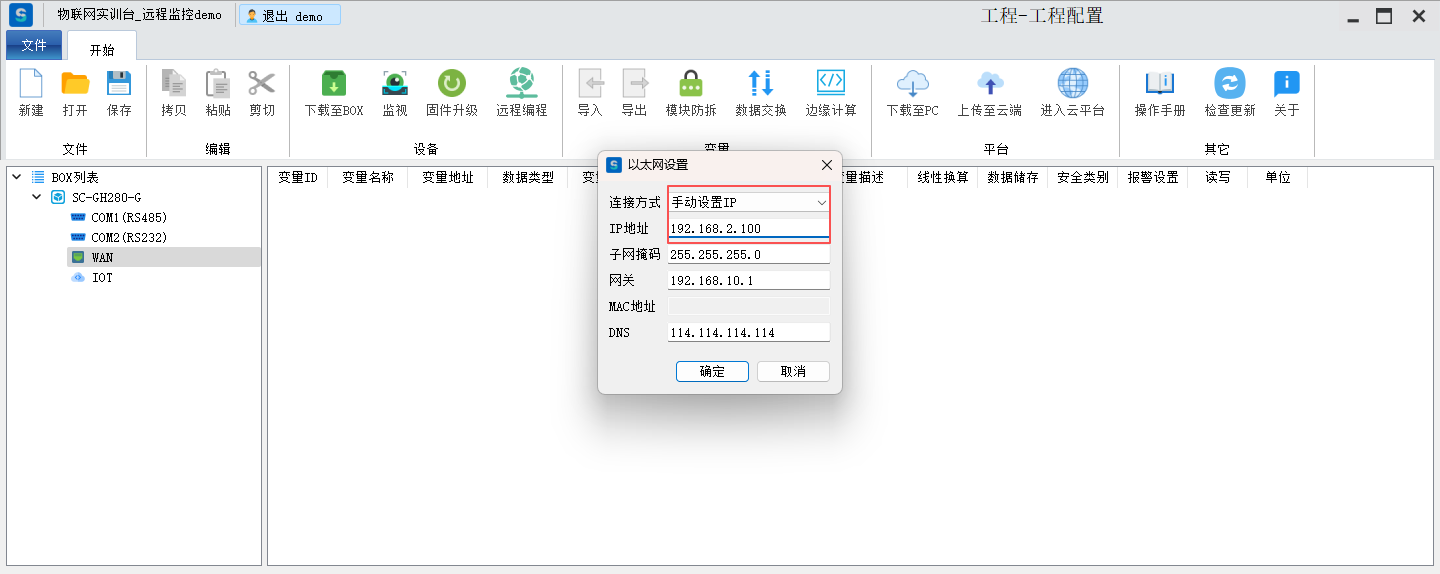

4. 修改BOX的IP地址

4.1. 修改
举例：把BOXIP从192.168.10.100改成192.168.2.100。
前提：
网线连接电脑和BOX，设置网卡IP和BOX旧IP在同一个网段

操作方法：

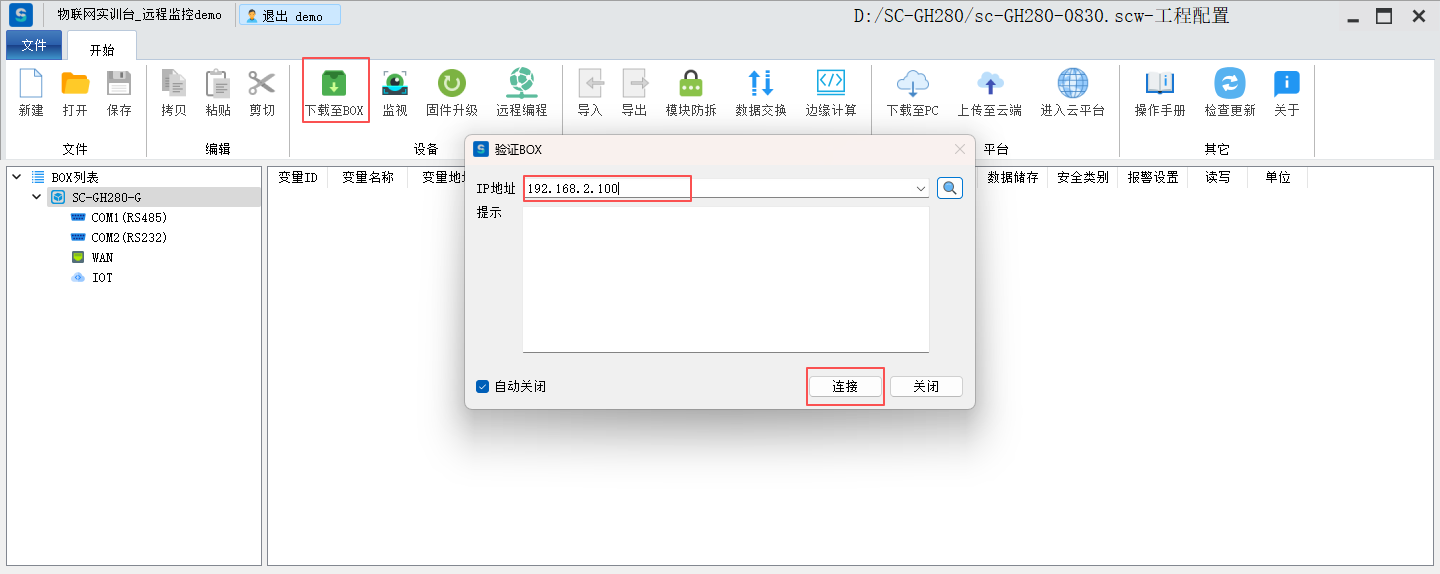

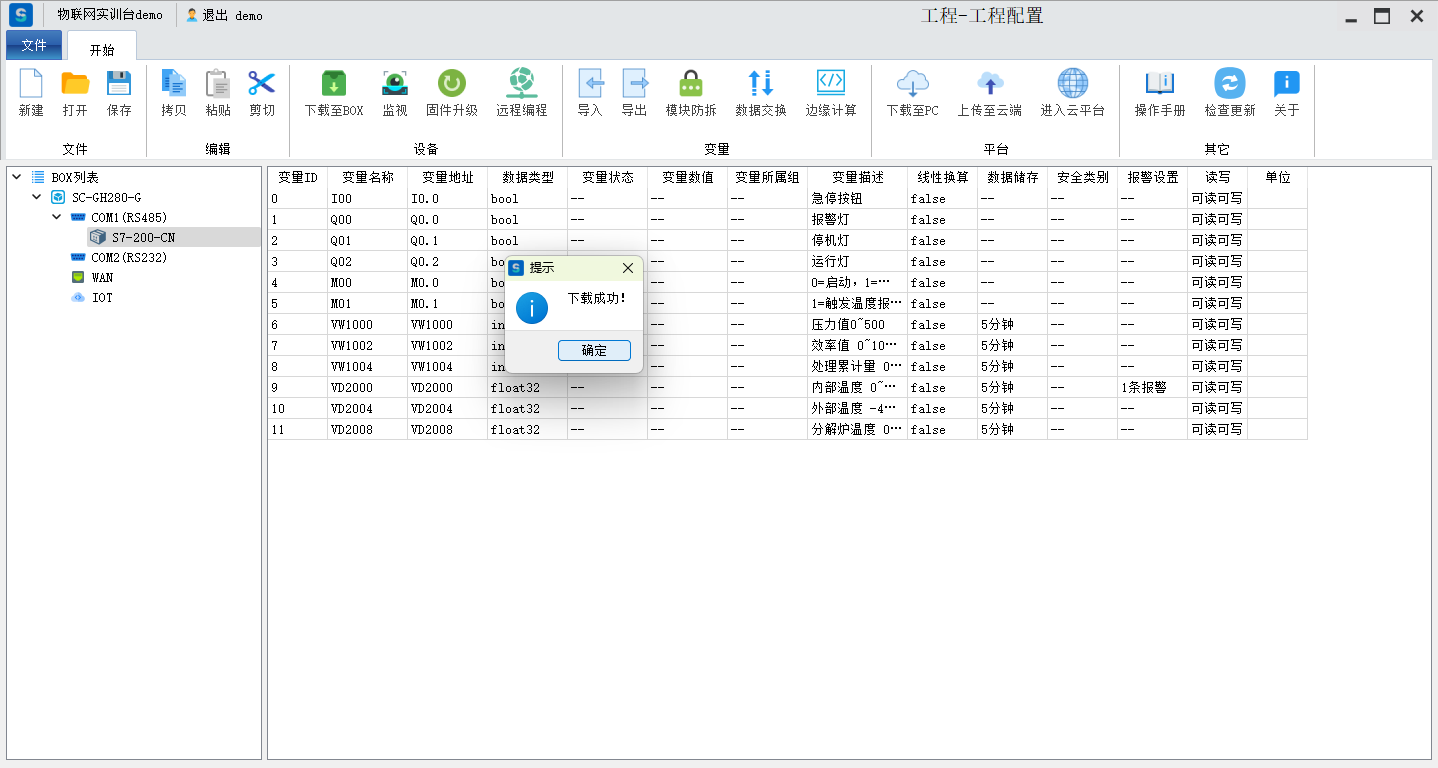

双击LAN—＞设置新IP—＞下载至BOX（输入旧IP）—＞下载成功（BOXIP变成新IP）

Ps：下载后BOXIP变成新的IP，如果需要本地监视，需要设置电脑网卡IP 和新IP在同一个网段，验证BOX页面也要输入新IP。

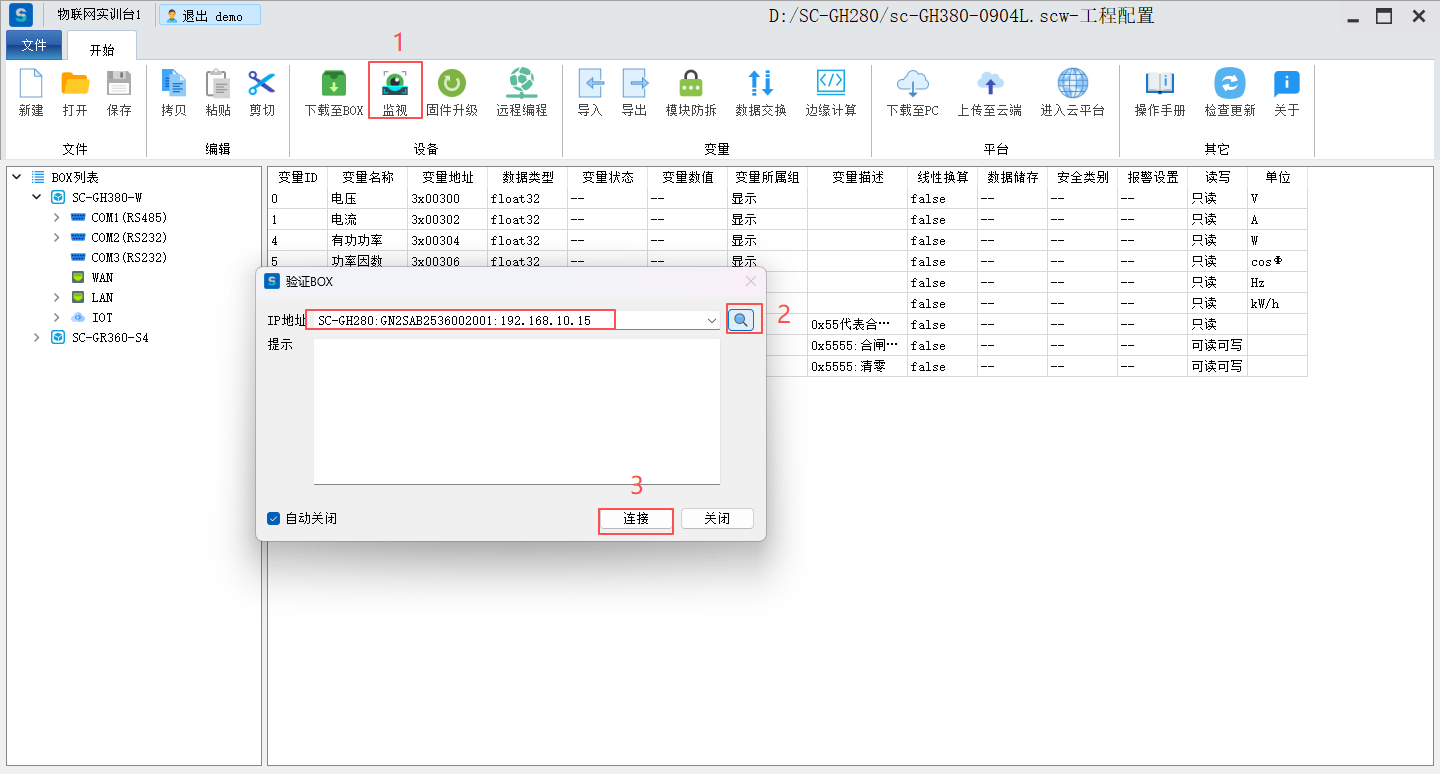

5.监视

6.下载至BOX

7.变量导入导出功能

1.Excel格式

其中
数据类型：包含以下几种

读写状态： 0—＞只读 1—＞可写
是否线性换算：0—＞否 1—＞是

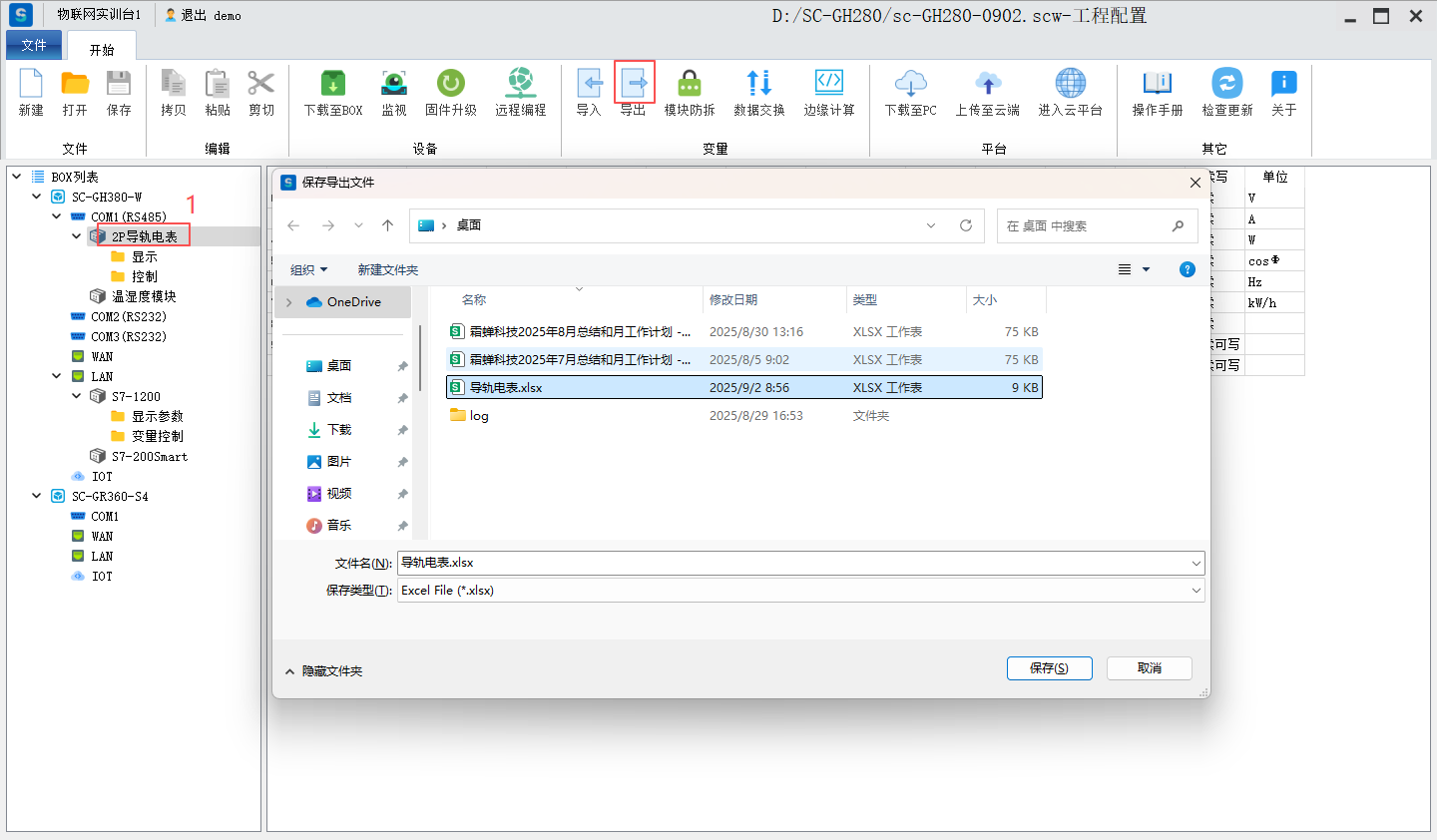

2.导出
选中BOX的变量，点击“导出”。

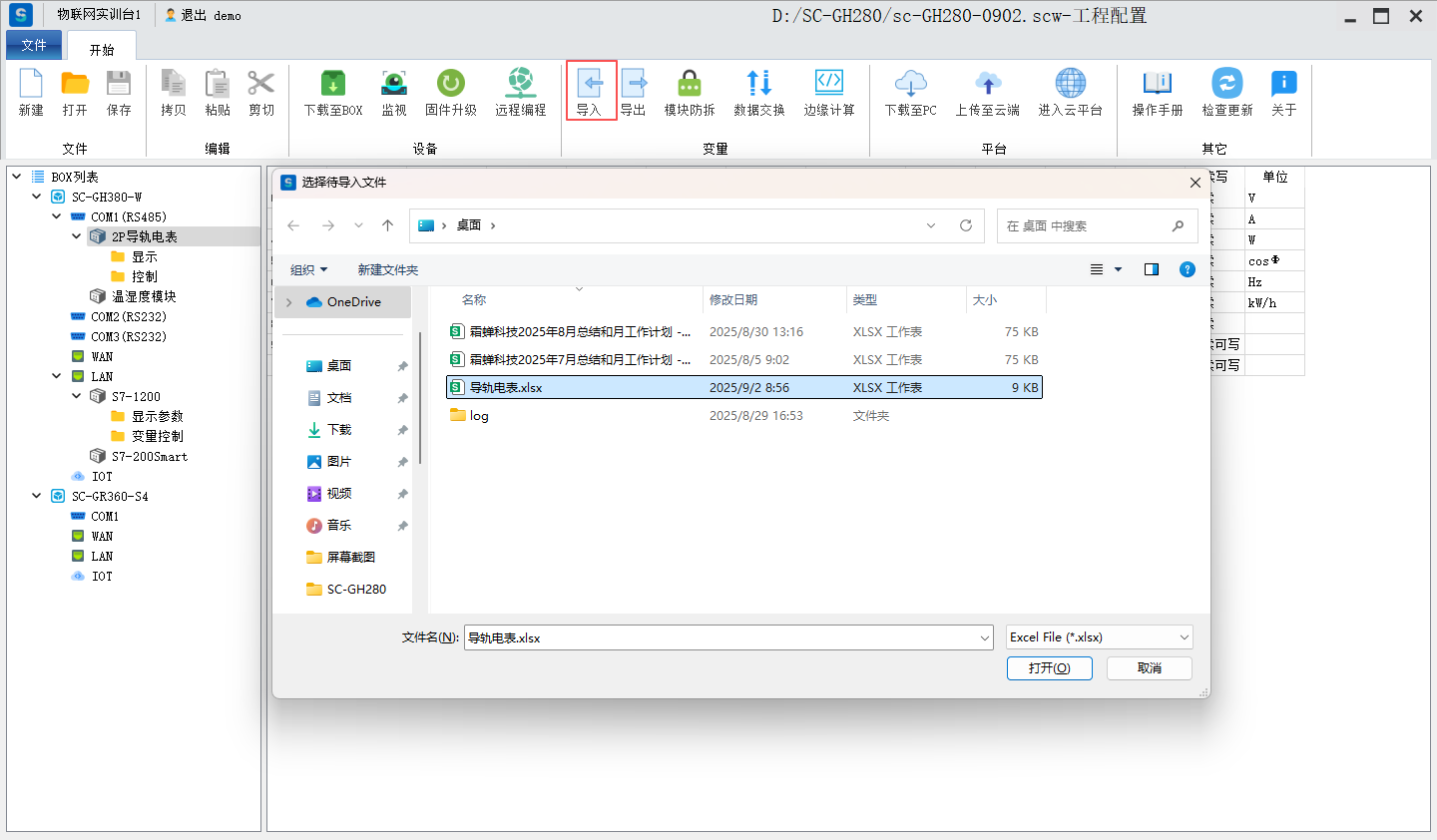

3.导入

注意
同一个BOX的变量ID和变量名称不能重复。

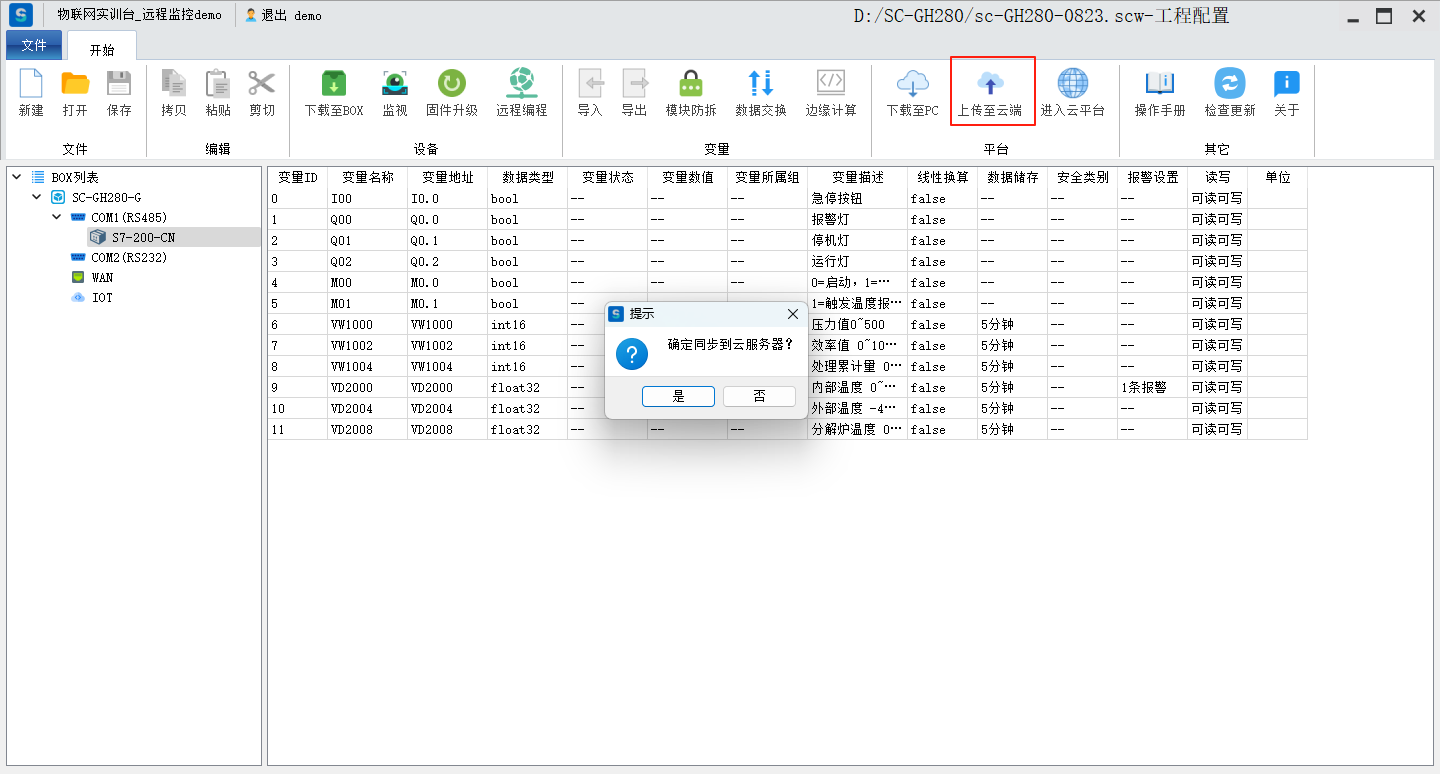

8 上传至云端

把配置工具添加的变量数据上传到云端

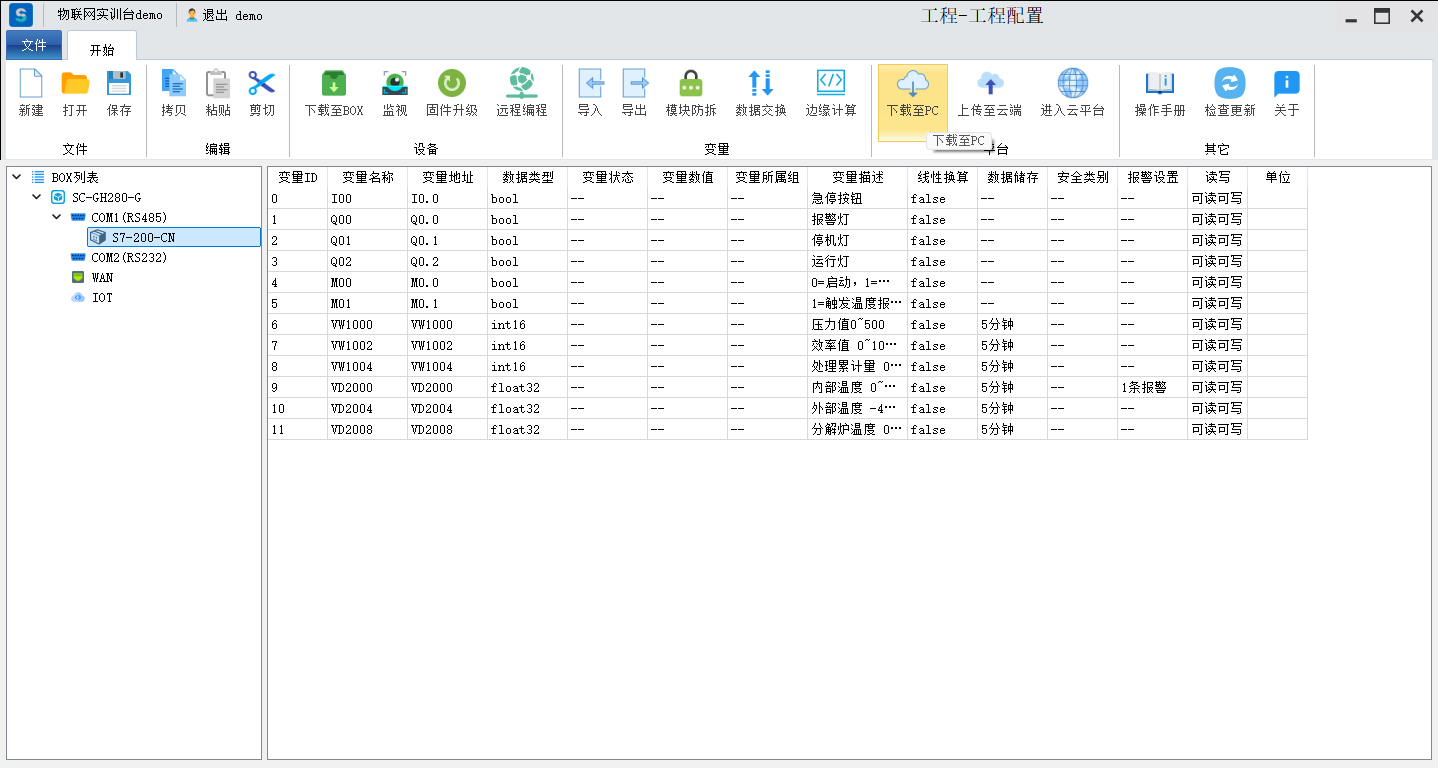

9. 下载至PC

把云端数据下载到pc配置工具

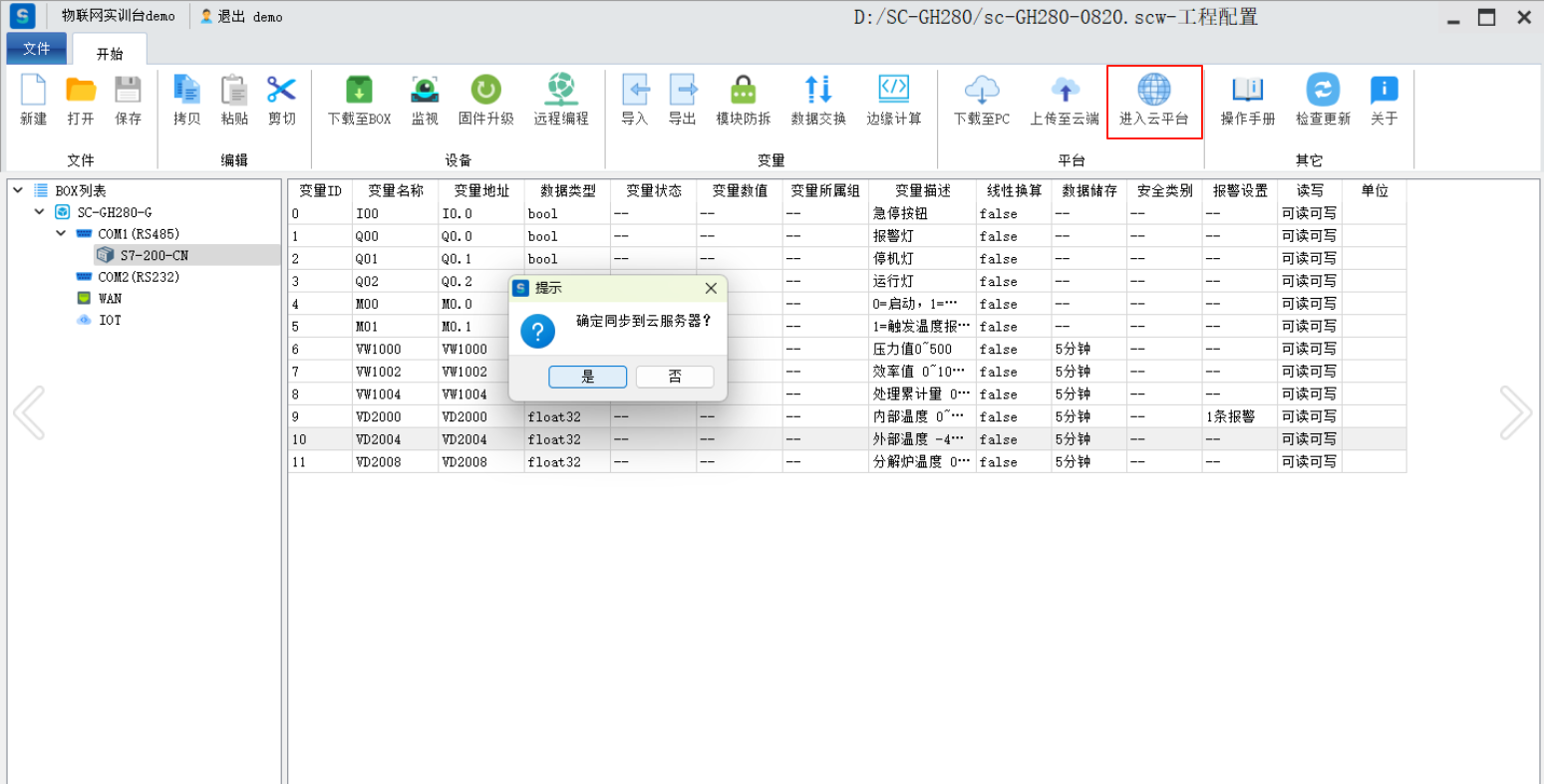

10. 进入云平台

具体内容查看云平台使用说明
