MODBUS TCP协议

使用SC-EdgeConfig接入平台

背景说明

SC-EdgeConfig是霜蝉科技配套GH系列工业网关的一体化配置调试工具，内置Modbus协议解析、网关仿真、边缘计算、MQTT云对接全功能模块，可完整模拟Modbus TCP主站采集逻辑，搭配虚拟串口工具模拟现场DTU硬件链路，在无真实PLC仪表的环境下完成网关与霜蝉云平台的全流程Modbus通讯调试。
SC-EdgeConfig 配套工具下载地址：霜蝉 SC-EdgeConfig 配置软件

操作步骤

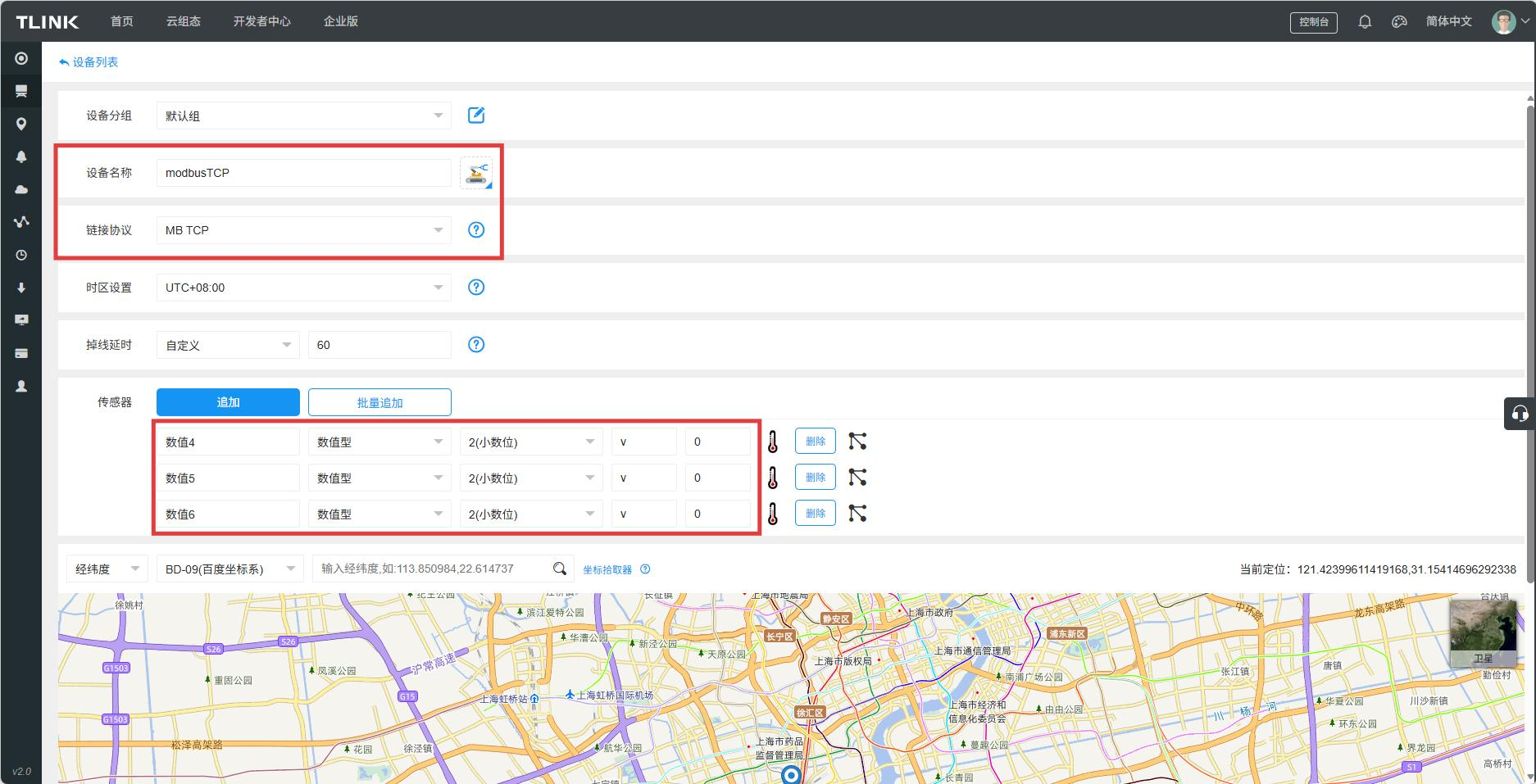

登录平台>设备管理>添加设备，创建一个MODBUS TCP协议设备。

设备分组：对设备进行分组，分组之后在可以设备管理页面进行调整。
设备名称：自定义。
链接协议：MBRTU。
掉线延时：此时间只与“已连接”和“未连接”状态有关系，如果在该时间范围内没有数据传到平台，那么该设备连接状态显示“未连接”。所以此时间要设置为比实际上行数据间隔要大，才不会在正常传输数据过程中出现“未连接”。最小值60s。
传感器：添加不同类型的数值，用来显示设备的不同变量，一个传感器代表设备的一个变量，比如PLC的寄存器变量。
位置信息：给设备标注一个地理位置，标注方式为：搜索框输入地名、搜索框输入经纬度、地图上点击一个位置。

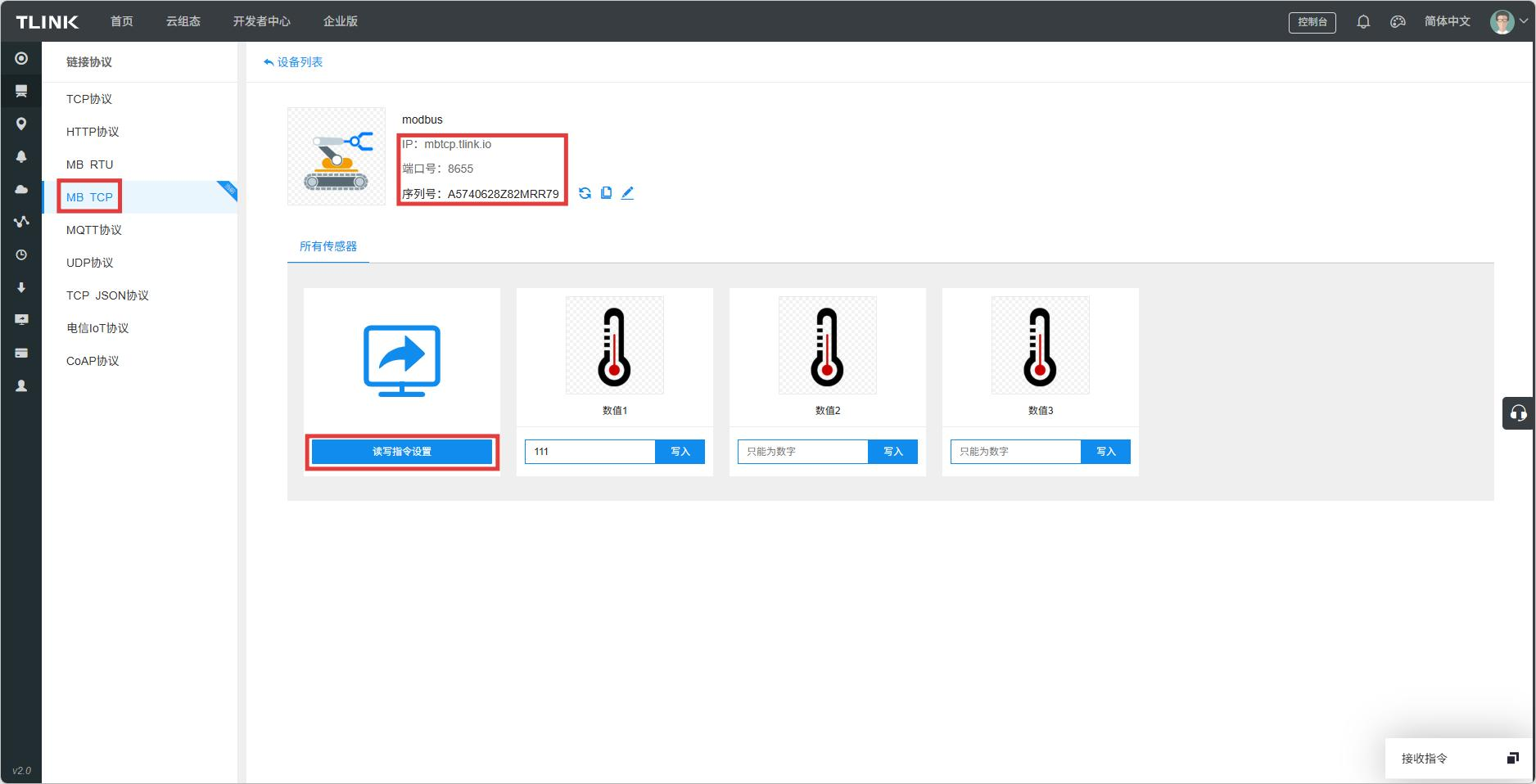

进入设备管理>设置连接>点击读写指令设置。

IP：设备连接服务器的地址，每种协议都有单独的服务器地址。
端口号：设备连接服务器的端口号，每种协议都有单独的服务器端口号。
序列号：设备的唯一标识，创建设备时由平台自动生成，可以重新获取和编辑。
读写指令设置：点击可对每个传感器进行读写指令设置。
写入：输入数据，点击写入，即可把数据写入到设备。
接收指令：实时显示设备上传的原始数据。

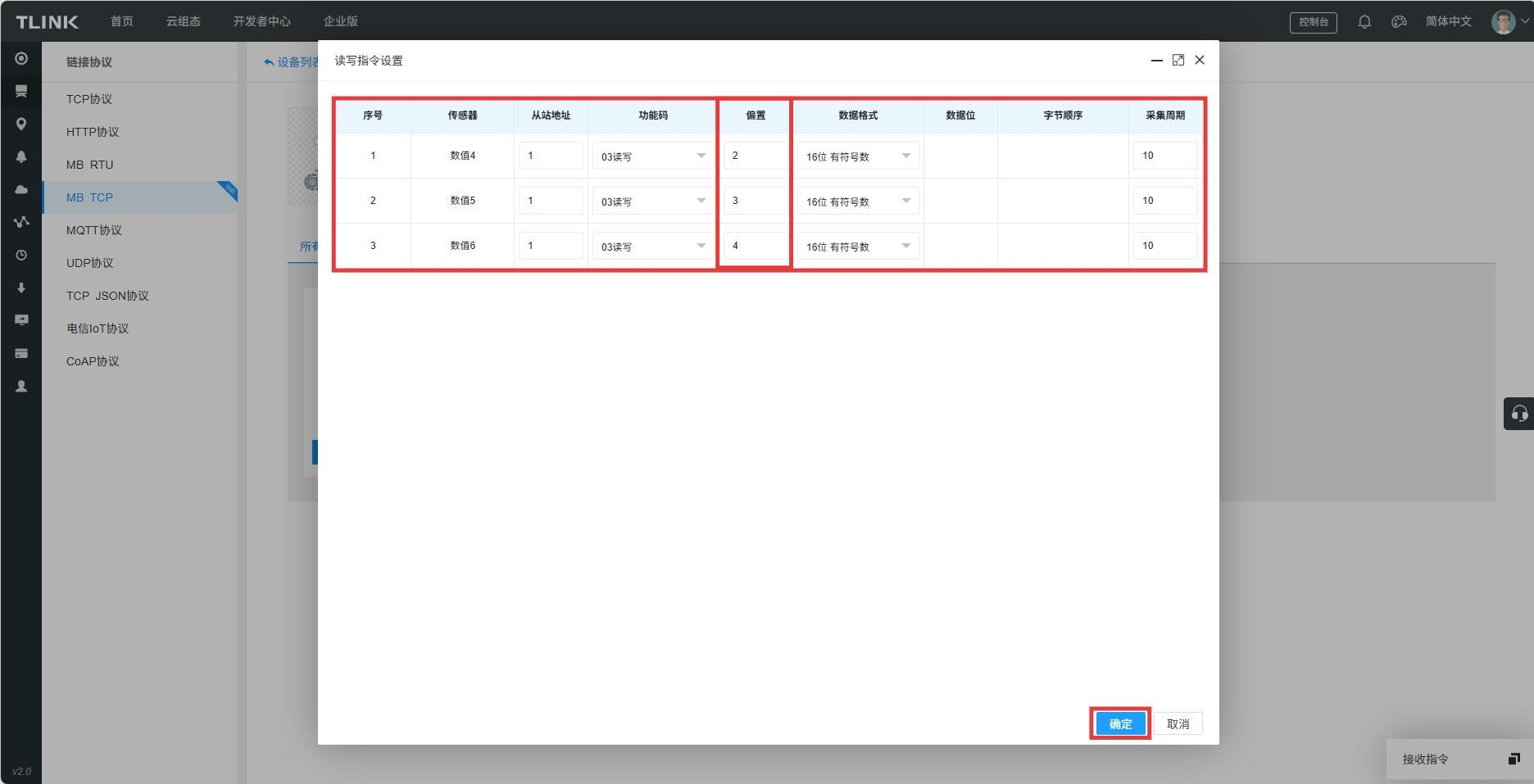

设置读写指令

从站地址：本案例设置为1。
功能码：本案例设置为03读写。
偏置：本案例设置3个数据，偏置分别为2、3、4（对应的数据地址1、2、3，偏置需要加1）。
数据格式：本案例设置为16位有符号数。
采集周期：单位为秒，请根据实际需求设置，平台限制了一分钟读取60次数据（相同从站和相同功能码且偏置连续，只读取一次），所以，如果想设置采集快一点，先计算一下一个周期要读多少次（即最快可设置多少秒）。

配置设备
在IOT添加设备

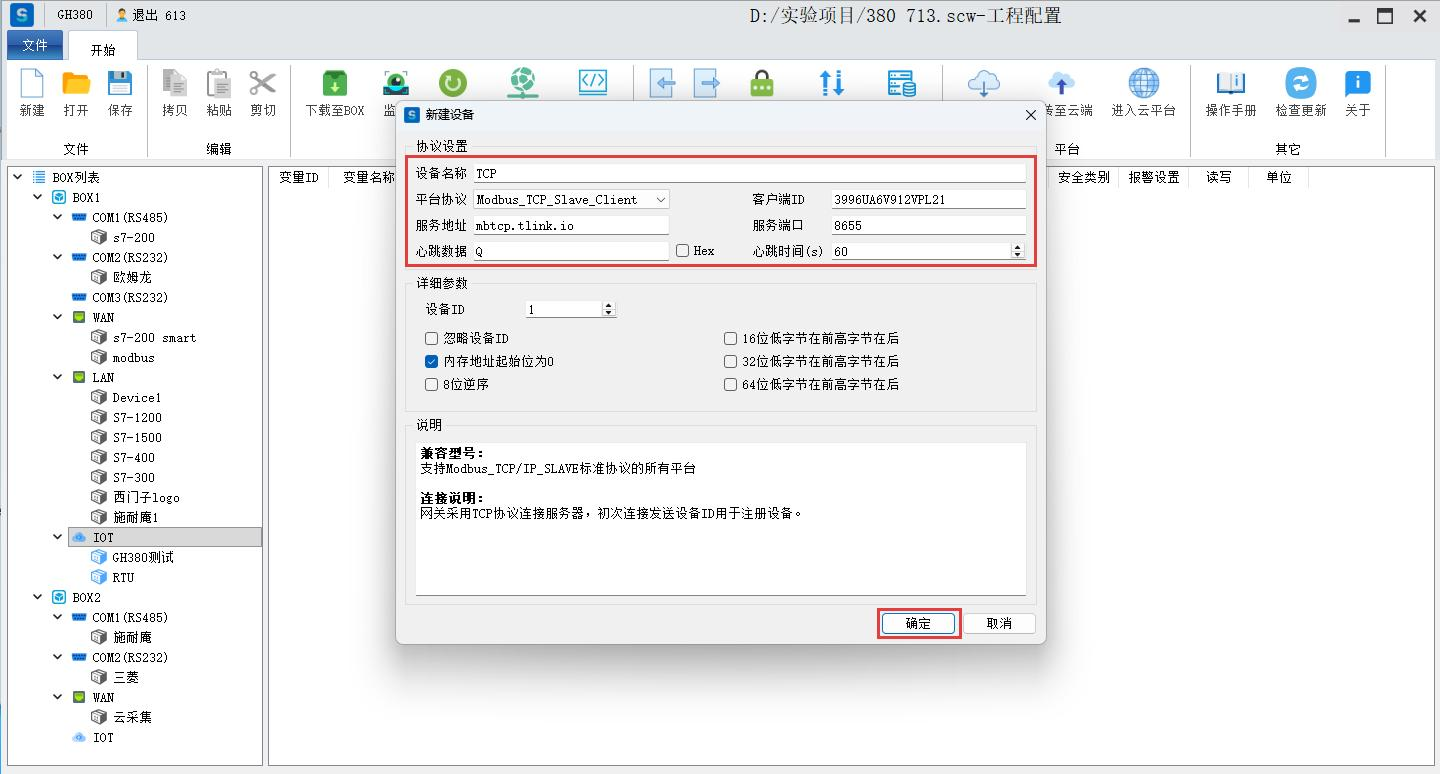

设置设备名称，平台协议选择TCP，服务地址填mbrtu.tlink.io，
客户端ID填Tlink创建的设备的序列号，服务端口填Tlink创建的设备的端口号。

添加变量

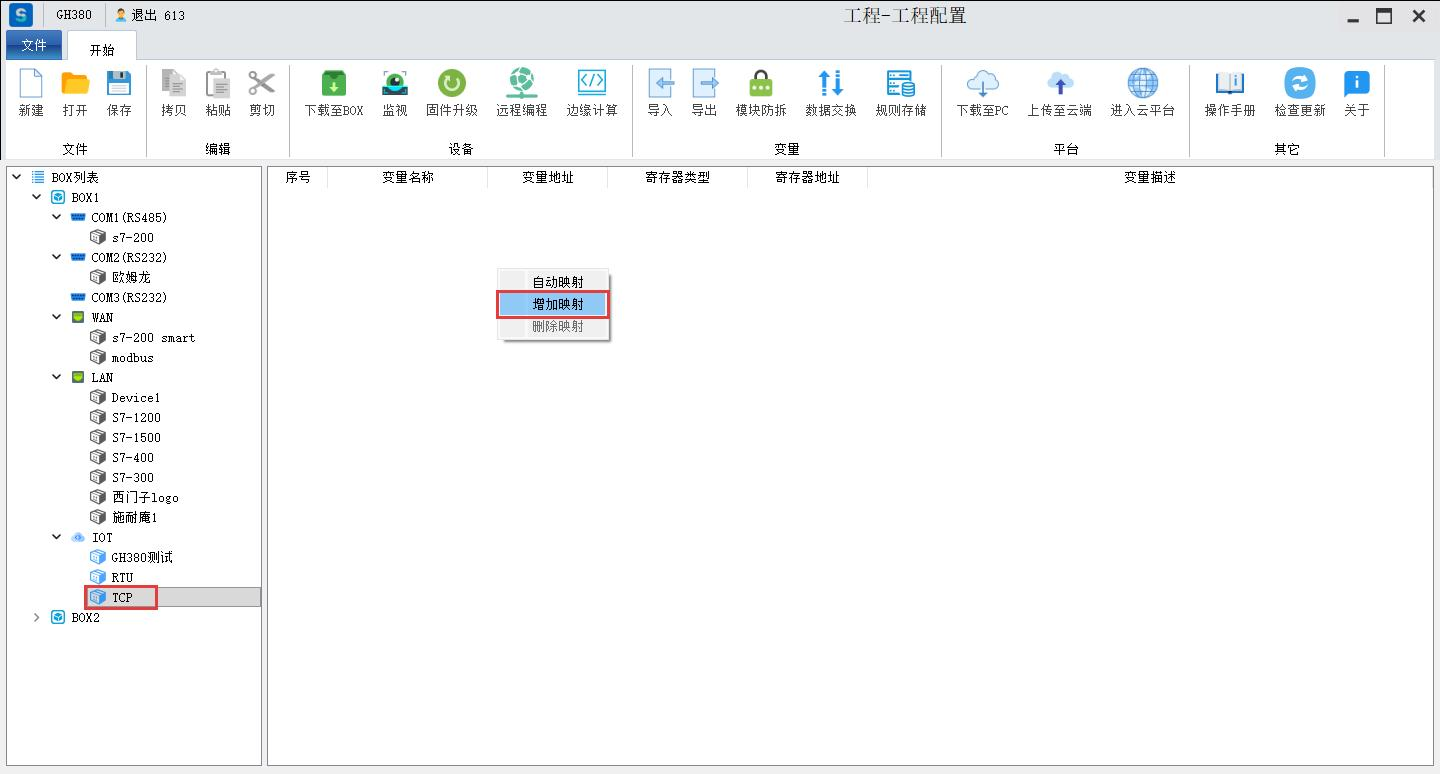

增加映射，选择变量

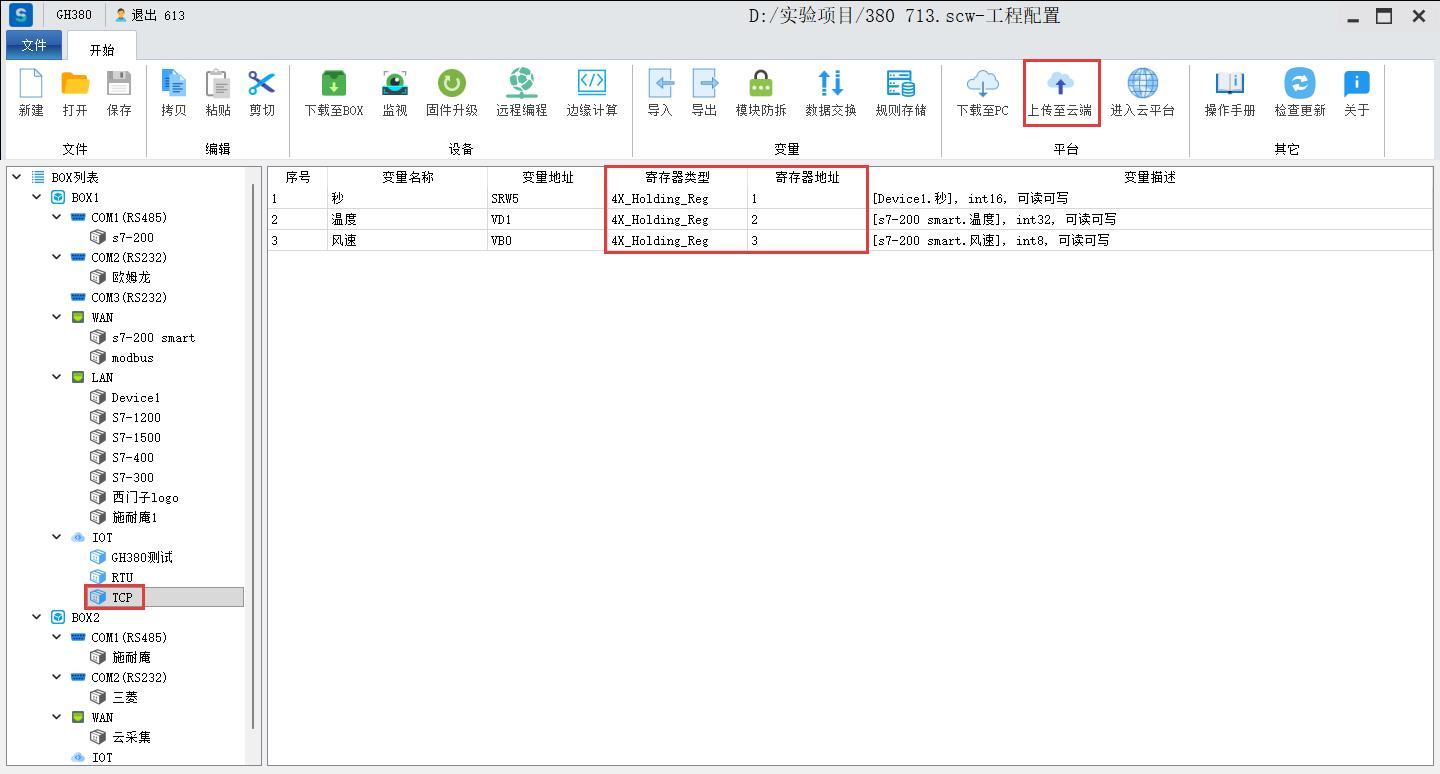

设置变量的寄存器类型和寄存器地址，与Tlink上设置的读写指令一致。

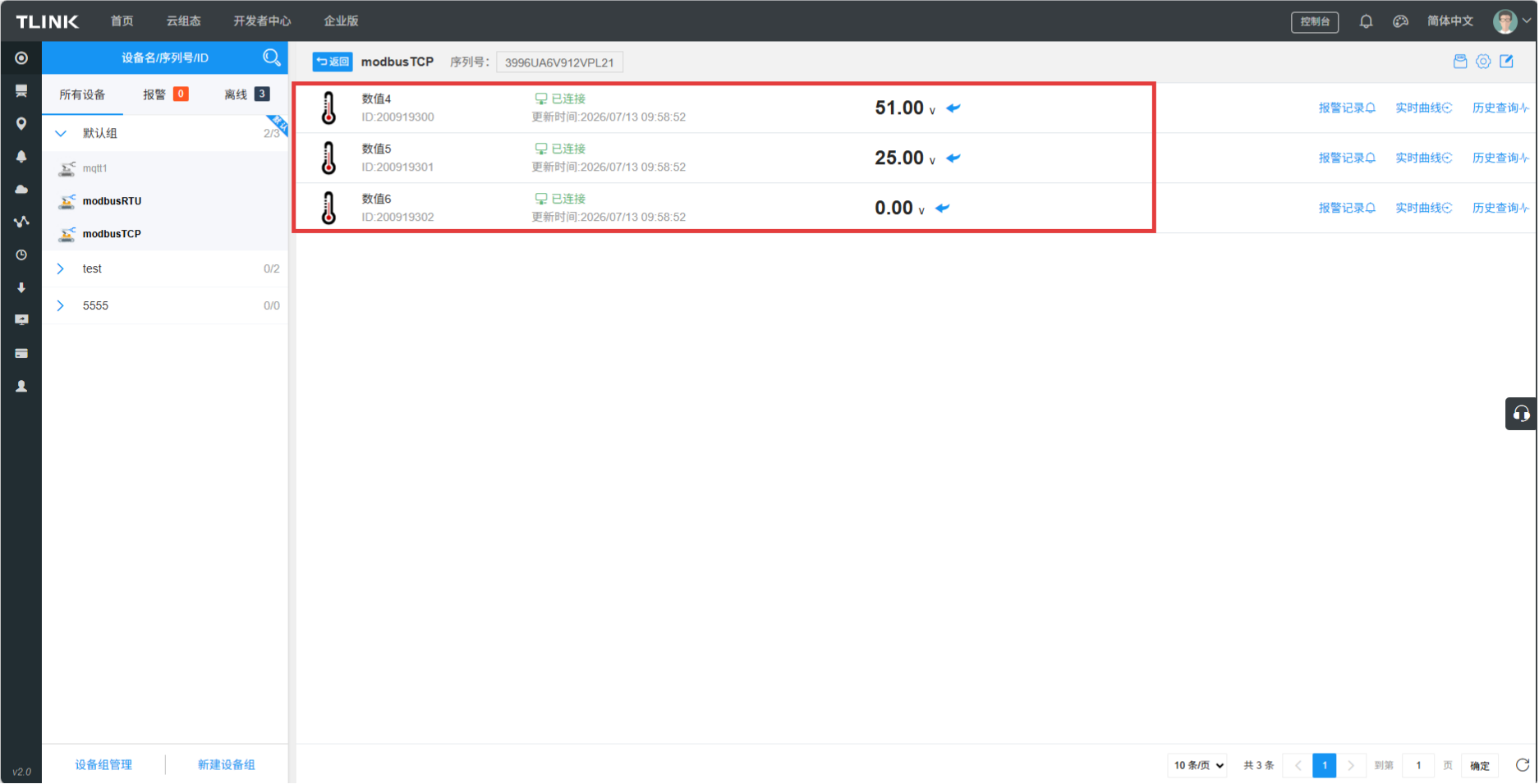

打开监控中心，应该可以看到数据了
