MODBUS数据转发功能

说明：BOX采集PLC到数据后，通过MODBUS协议传输给第三方软件。
Modbus数据转发分Modbus TCP和Modbus RTU,前者通过网口进行数据转发，后者通过串口进行数据转发，下面以Modbus TCP方式进行介绍。

Modbus TCP

操作步骤：

添加Modbus转发协议—＞设置转发基础属性—＞添加转发变量—＞下载至BOX

1 添加Modbus转发协议

添加Modbus转发协议

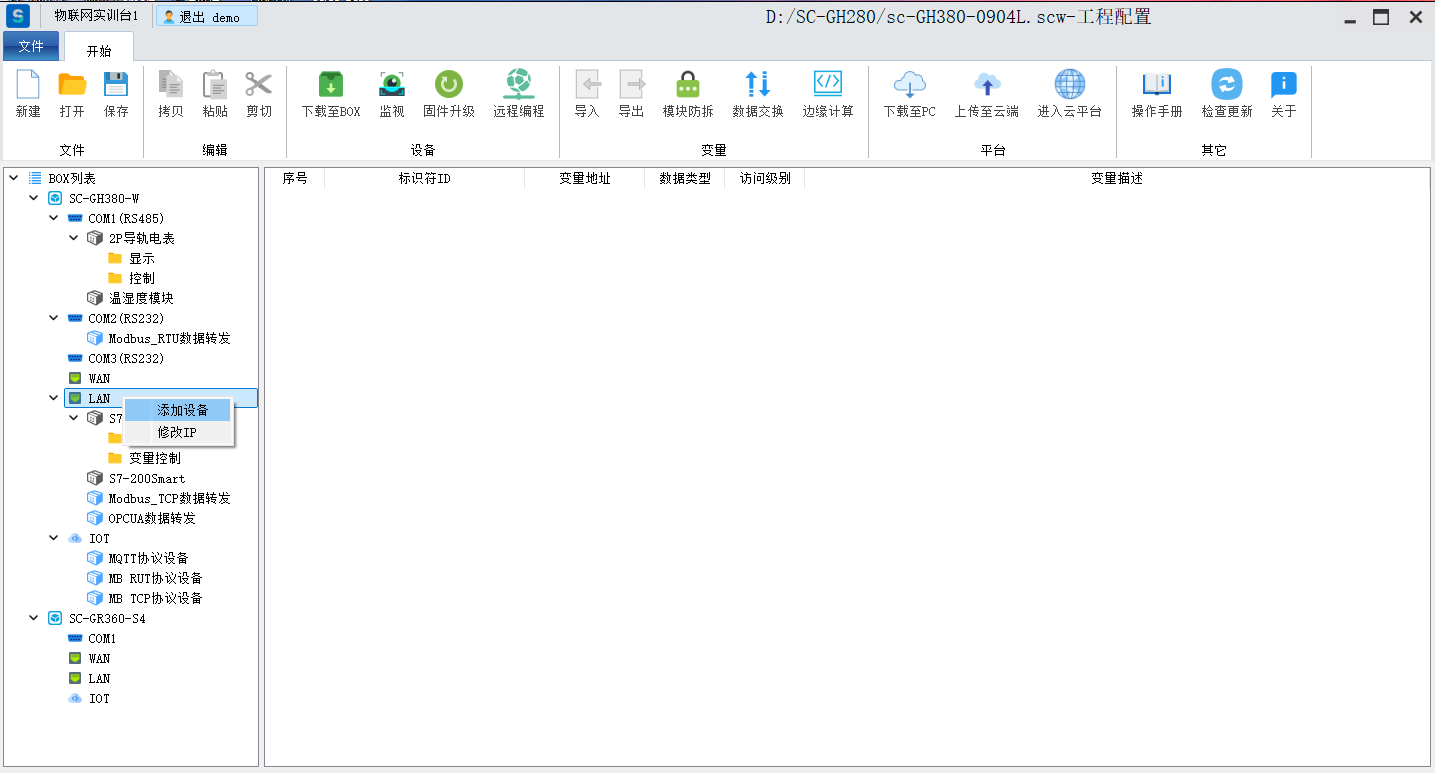

右键添加设备

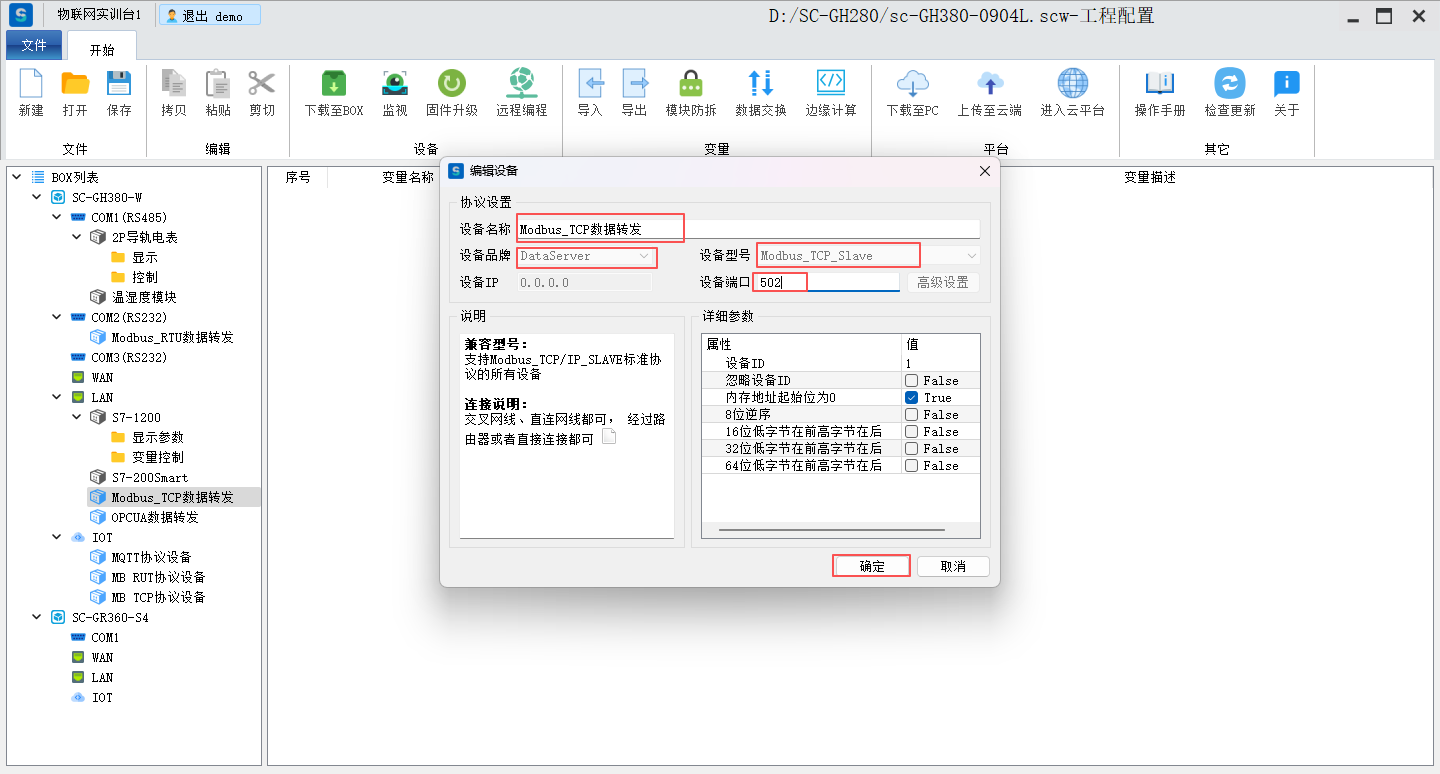

设置转发基础属性
自定义设备名称，
设备品牌选择DataServer，
设备型号Modbus_TCP_Slave
端口号502，

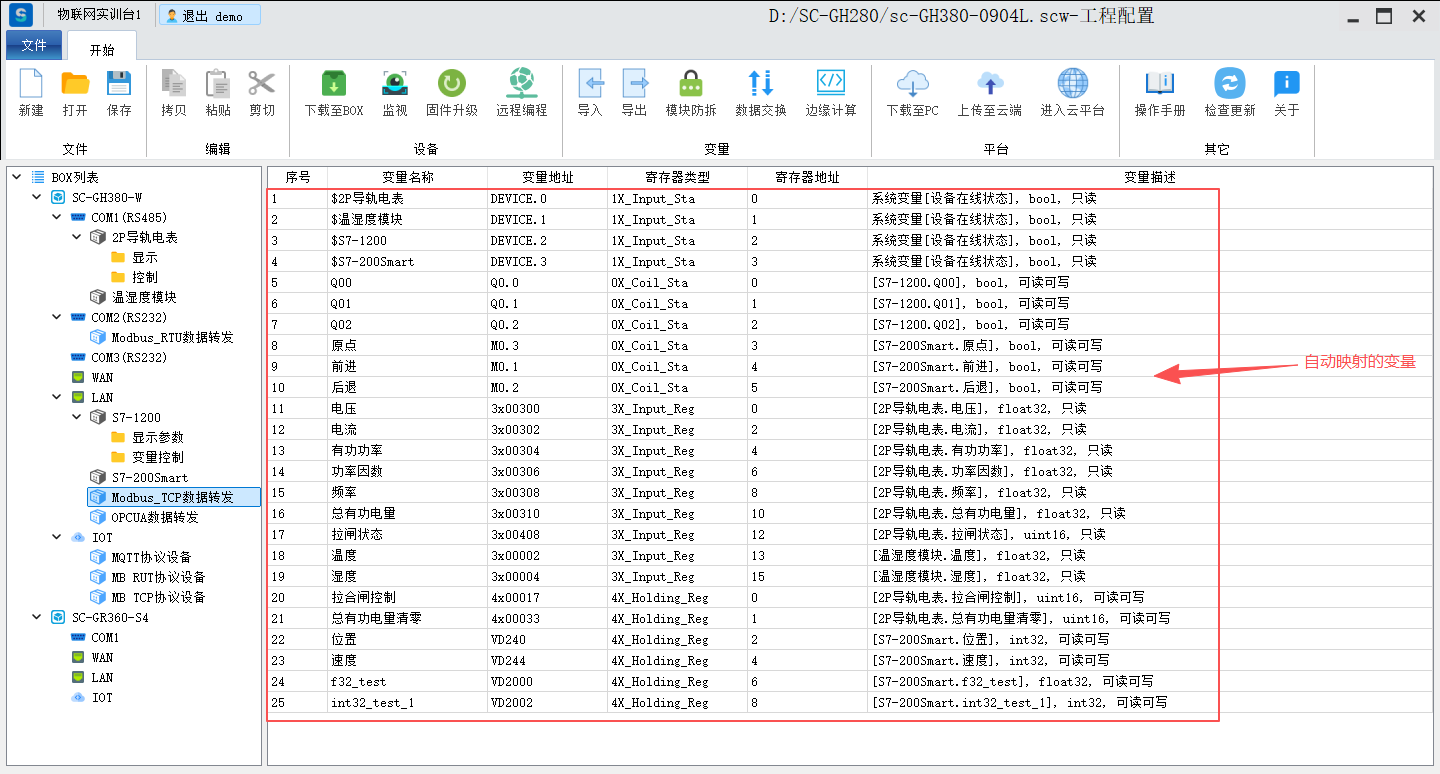

添加转发变量

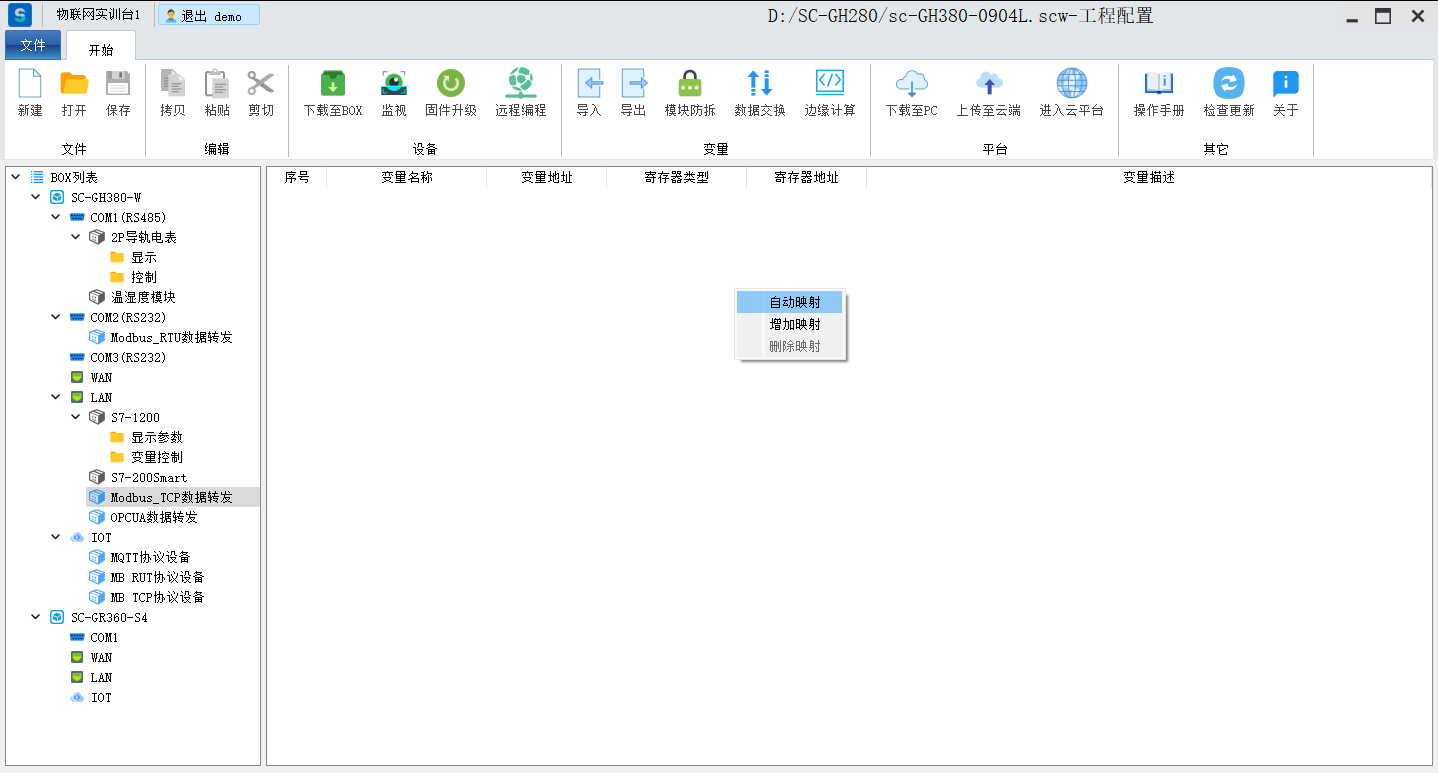

点击自动映射

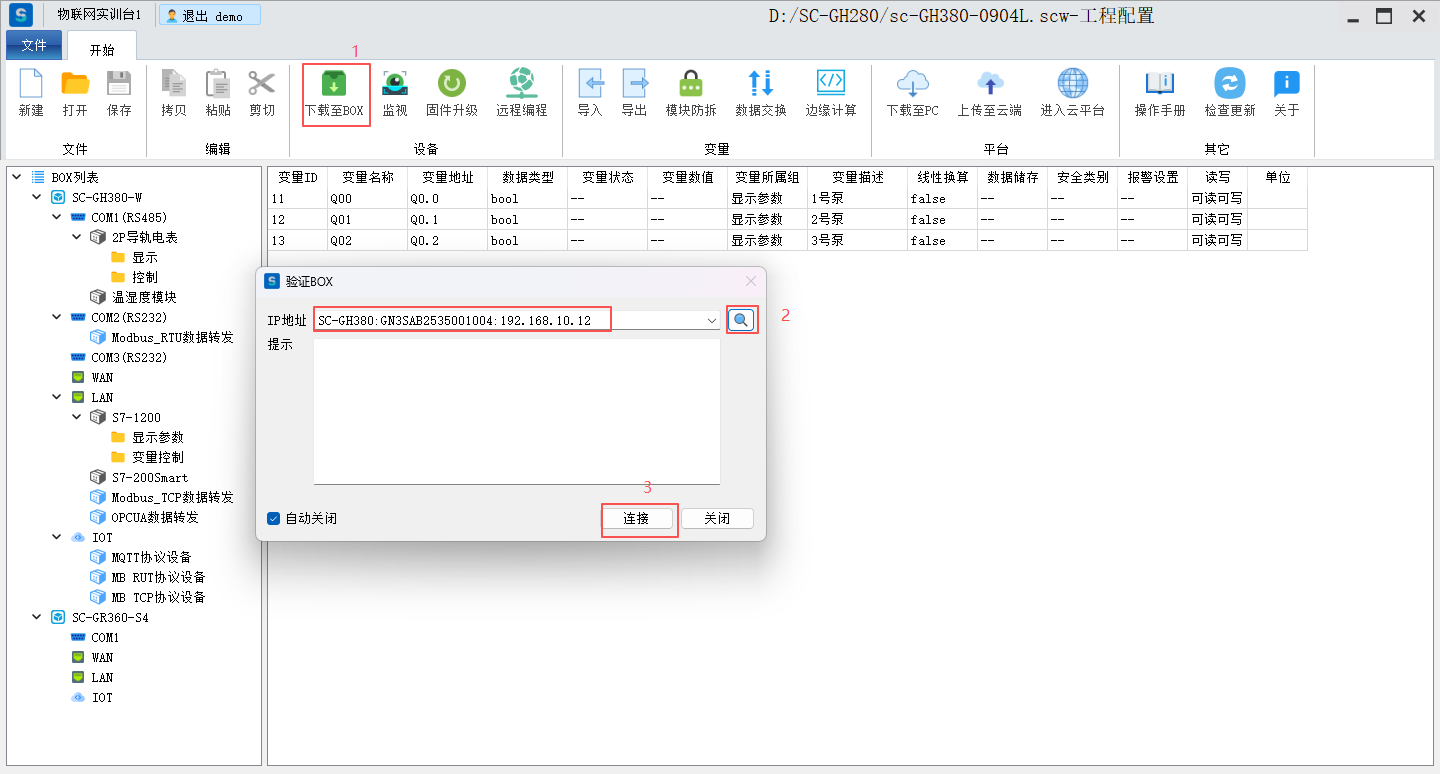

下载至BOX

2 使用modbus Poll软件读取BOX数据

参数设置

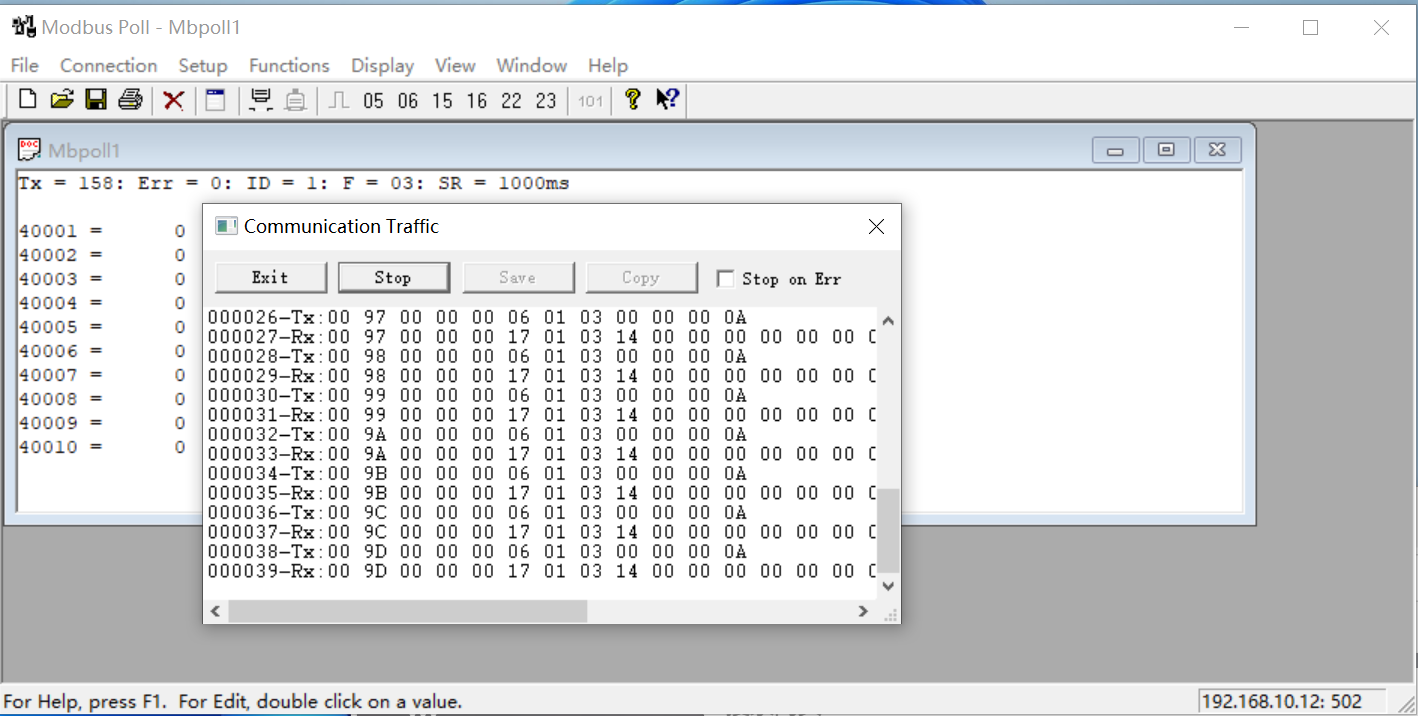

查看条数据交流

读取数据，以读取温度和湿度为例

1 Slava:从站地址，一般为1。
2 Function:功能码，定义了要执行的操作类型。
3 Address:地址，你要读取的第一个寄存器的地址。注意：这里的地址指的是寄存器编号，而不是绝对地址。
4 Length: 长度。要从起始地址开始，连续读取多少个寄存器。
Scan Rate:扫描速率,主站发送该请求的时间间隔。

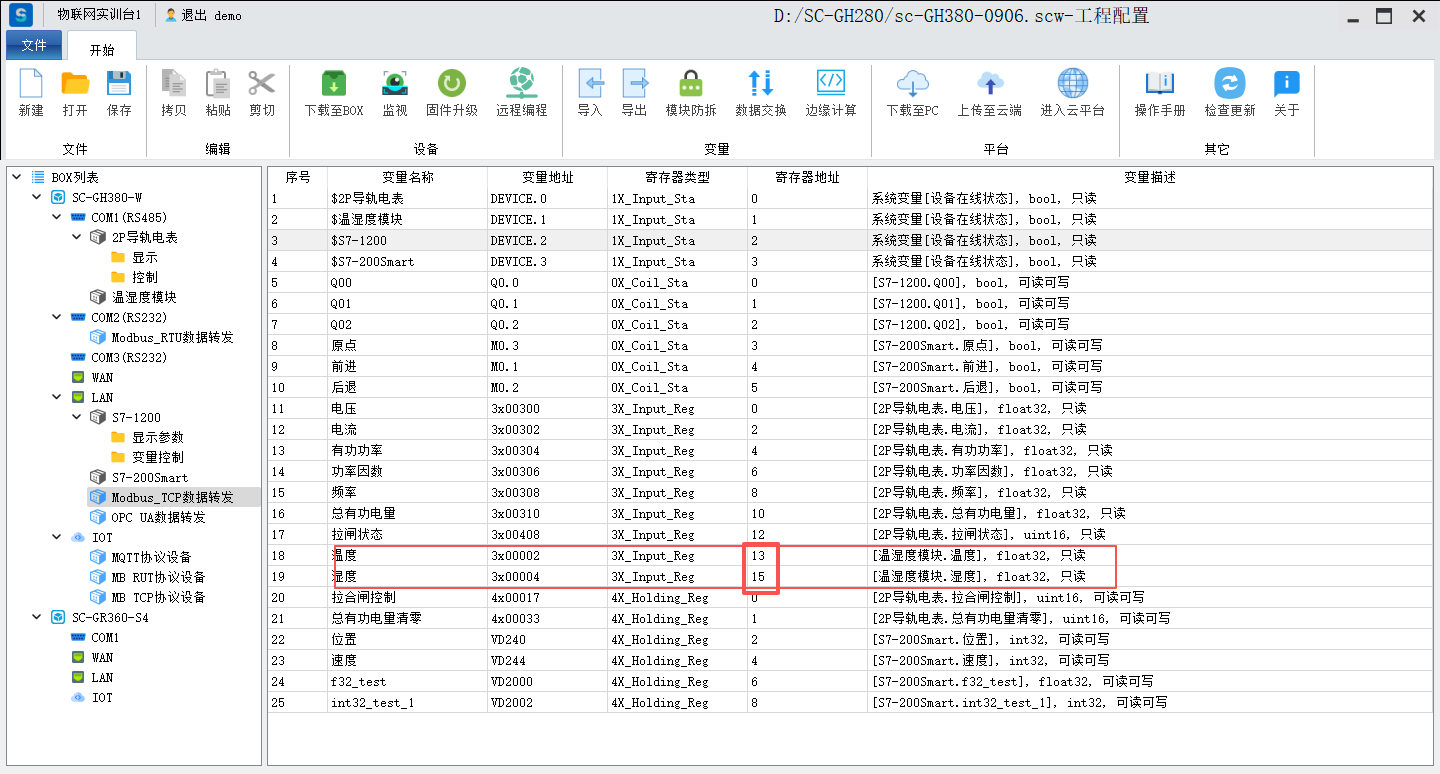

这里添加温度和湿度两个变量

寄存器地址+1

选择正确的数据类型

温湿度数据
