MQTT数据转发

MQTT数据转发功能

功能说明：BOX 采集 PLC 的数据后，通过 MQTT 协议传输给第三方软件或云平台。
数据流向：
PLC—>BOX—>第三方软件/云平台/手机 APP
操作步骤：
添加转发MQTT协议—＞设置转发基础属性—＞添加转发变量—＞下载至BOX—＞MQTT平台添加设置

1.添加转发MQTT协议

添加MQTT转发协议

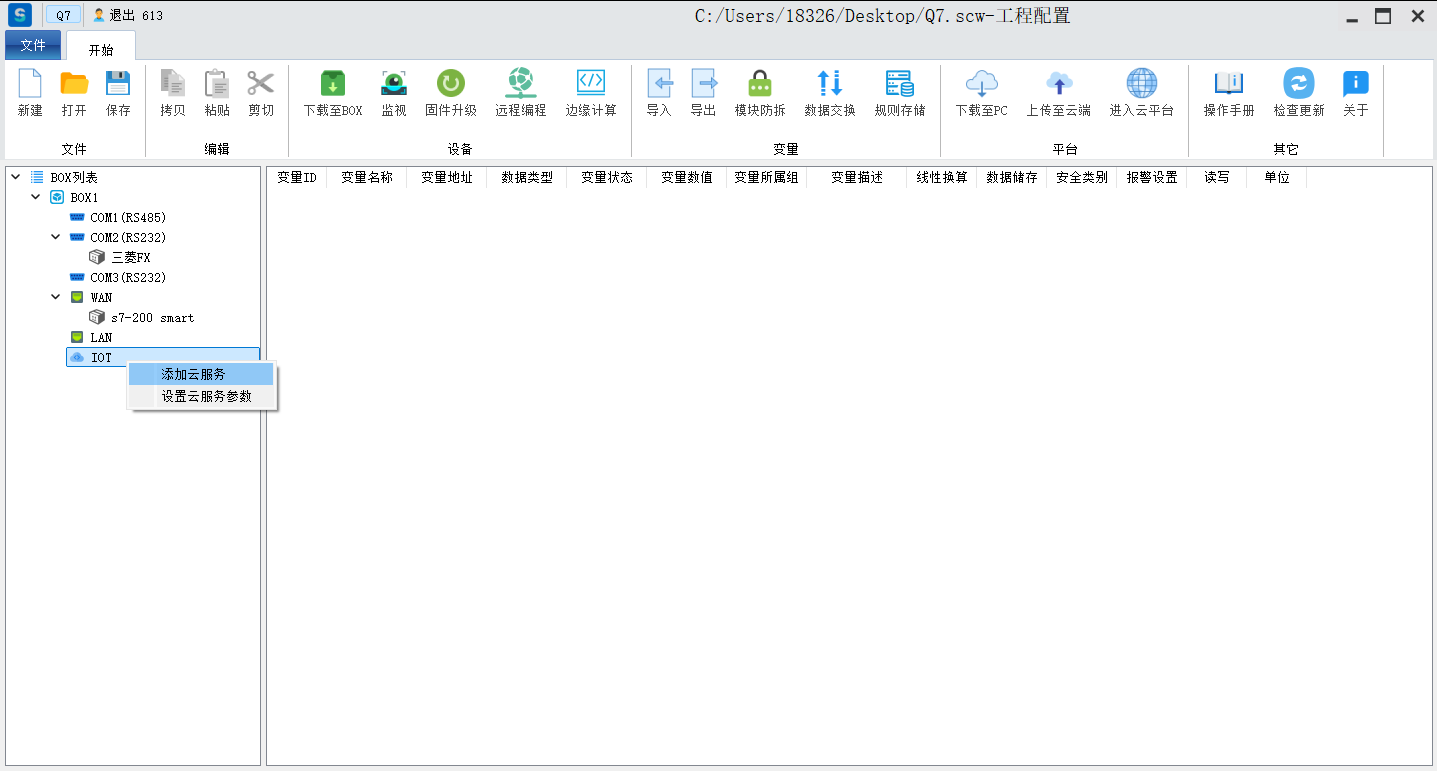

右键添加云服务

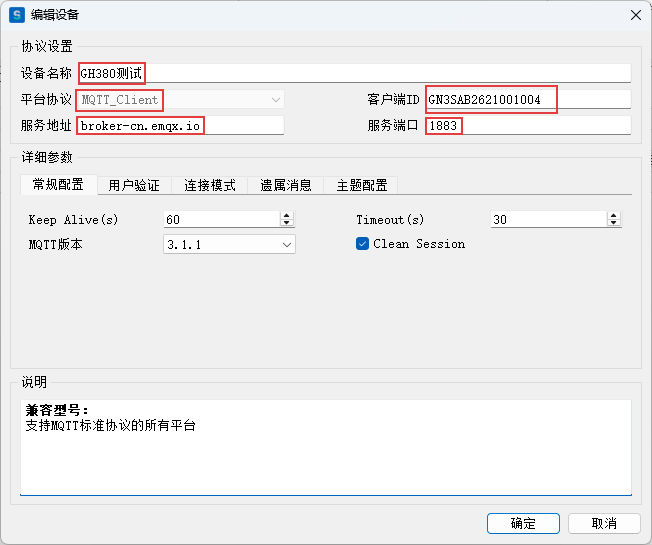

设置转发基础属性
自定义设备名称，
平台协议选MQTT_Client，
服务地址从网上选择一个公共地址使用 这里选择 broker-cn.emqx.io
客户端ID默认网口盒子ID GN3SAB2621001004
服务端口默认1883

添加转发变量

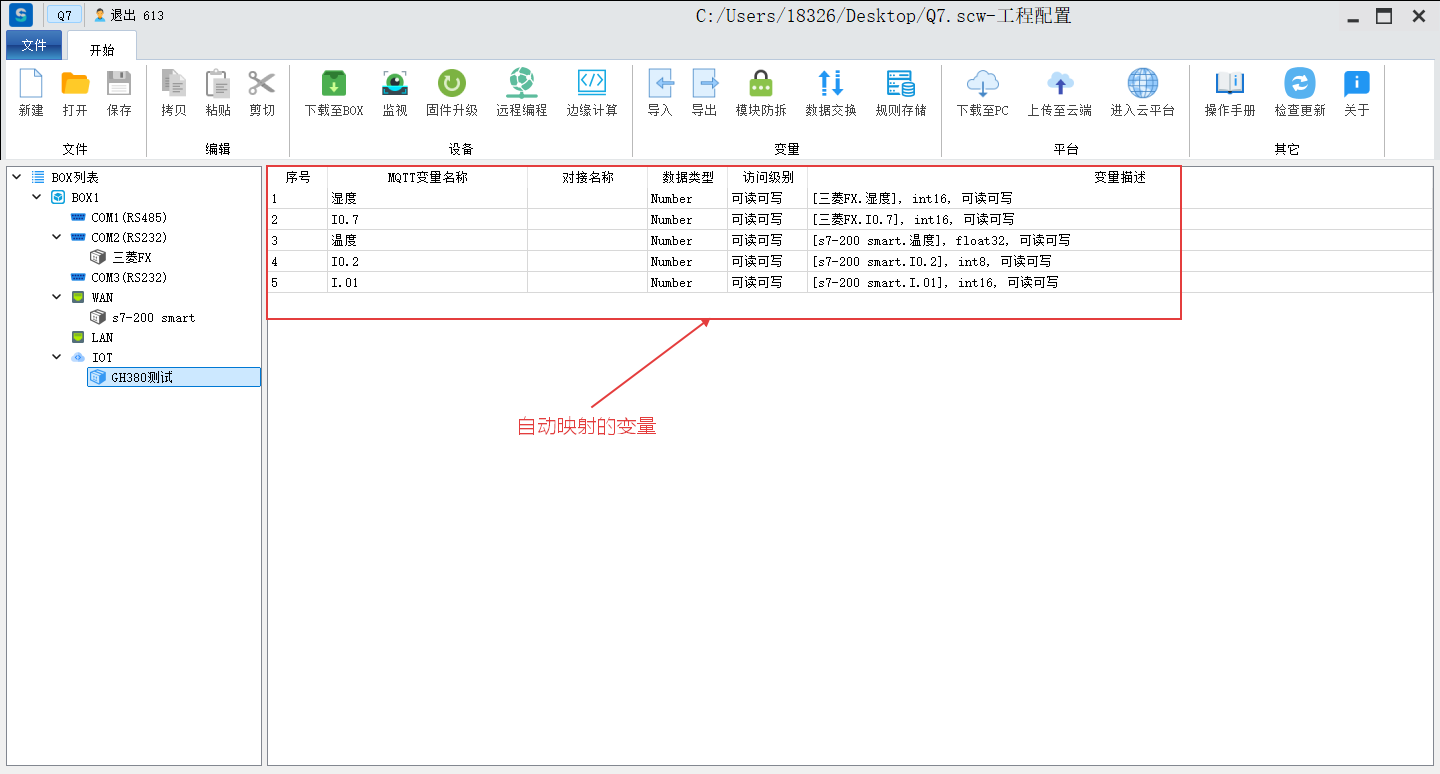

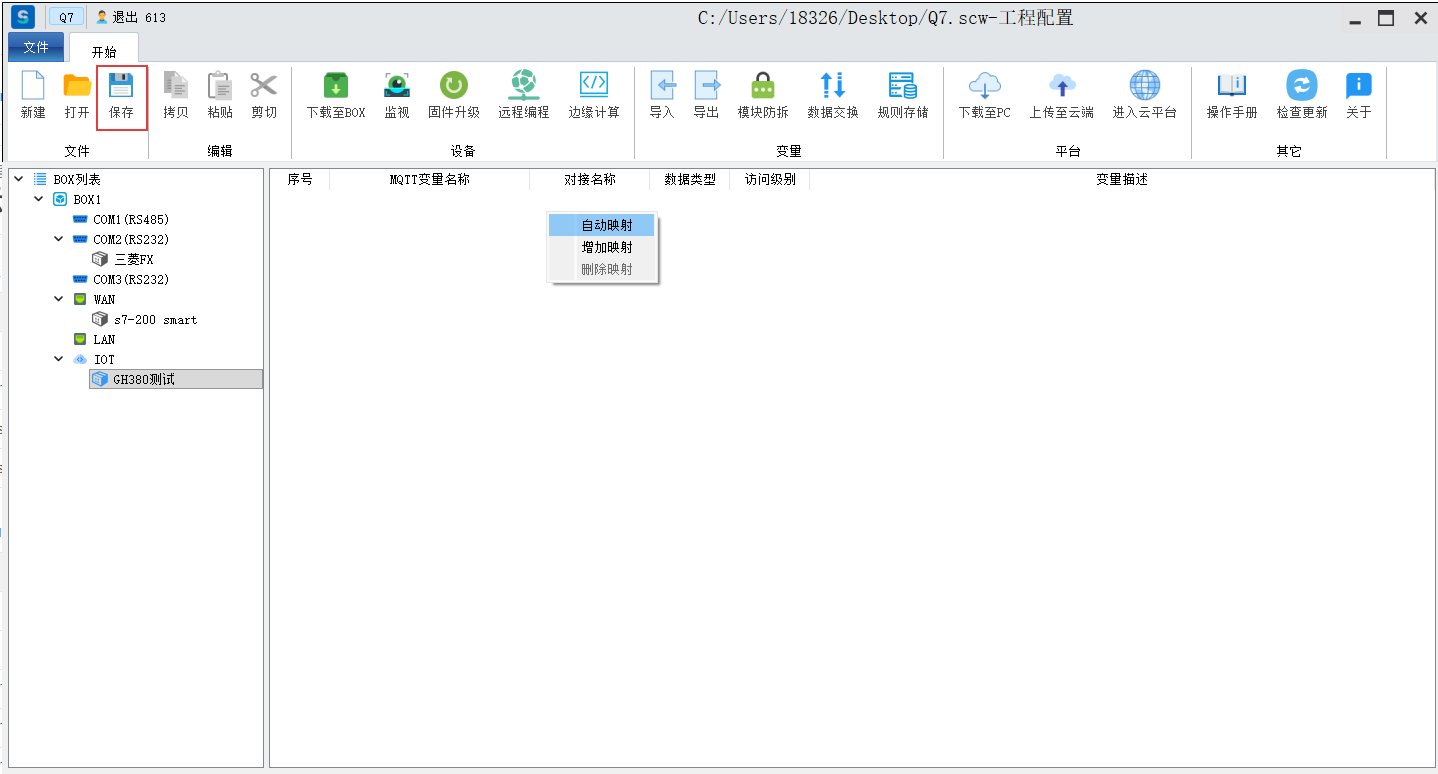

右击自动映射

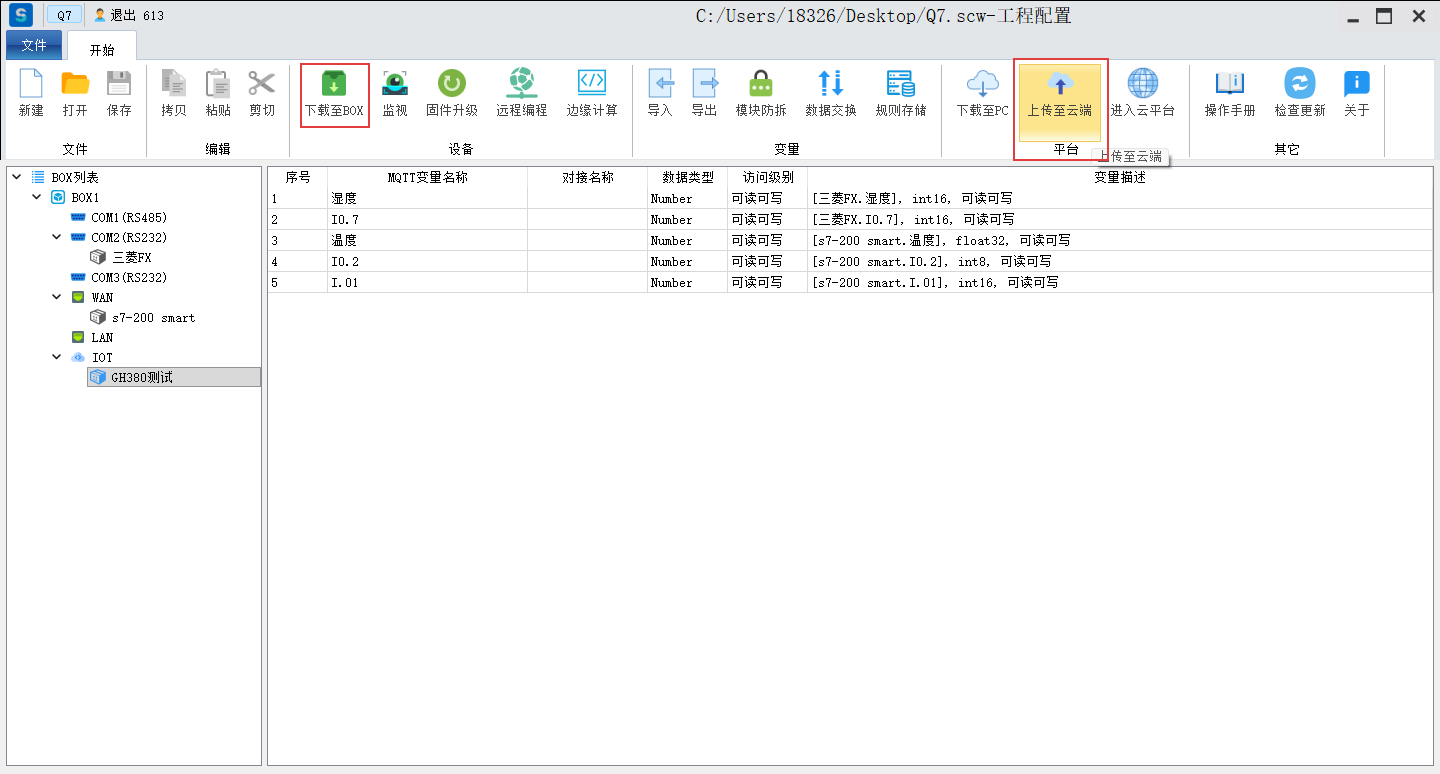

上传至云端
设备远程监控时，上传至云端；设备与电脑直连时，点击下载至BOX。

2 使用MQTT软件读取BOX数据

打开MQTT.fx 软件

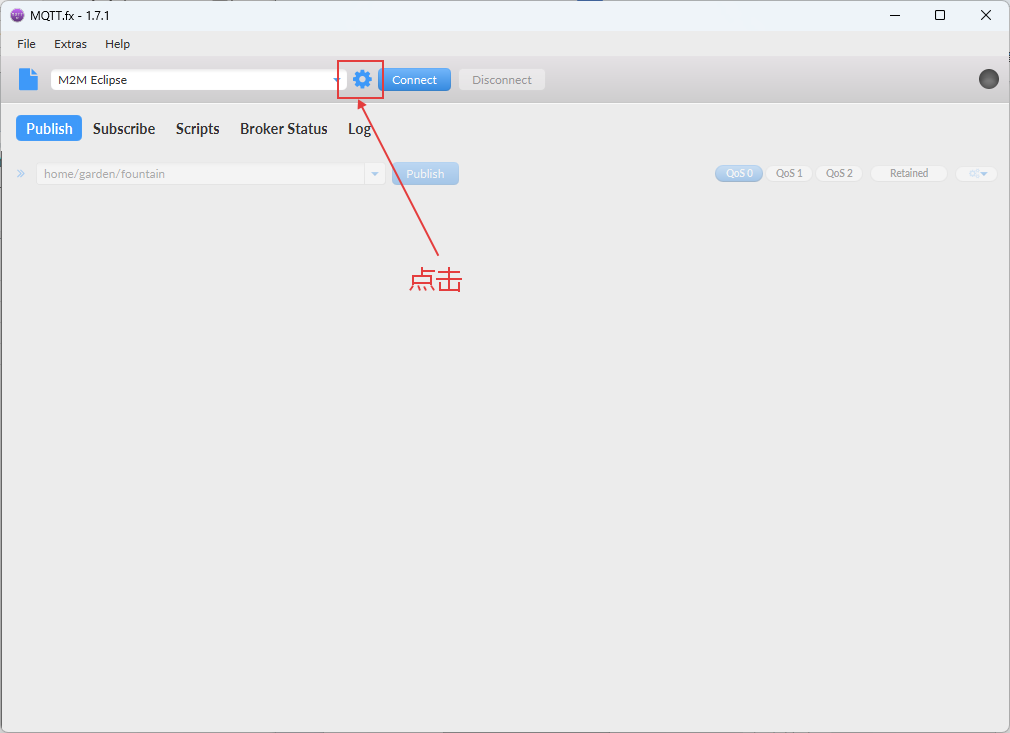

点击设置新建项目

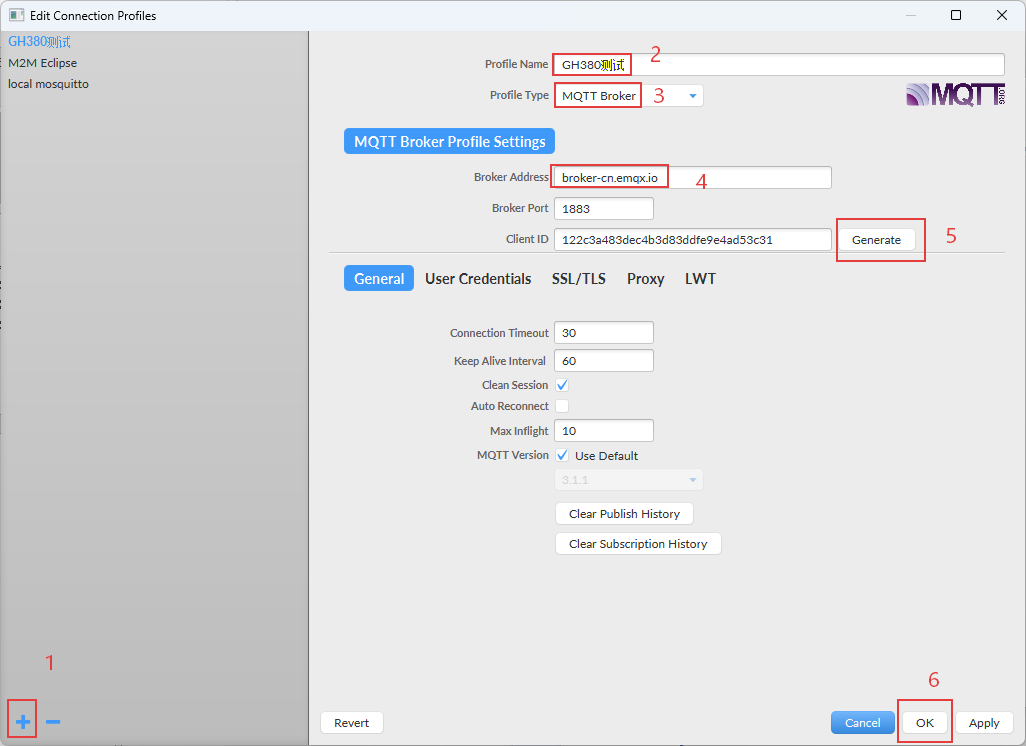

点击左下角+号，
Profile Name 自定义名称 ，
Profile Type 选择MQTT Broker，
Broker Address 填选择的免费的MQTT服务地址，
Client ID 点击Generate 生成新的ID

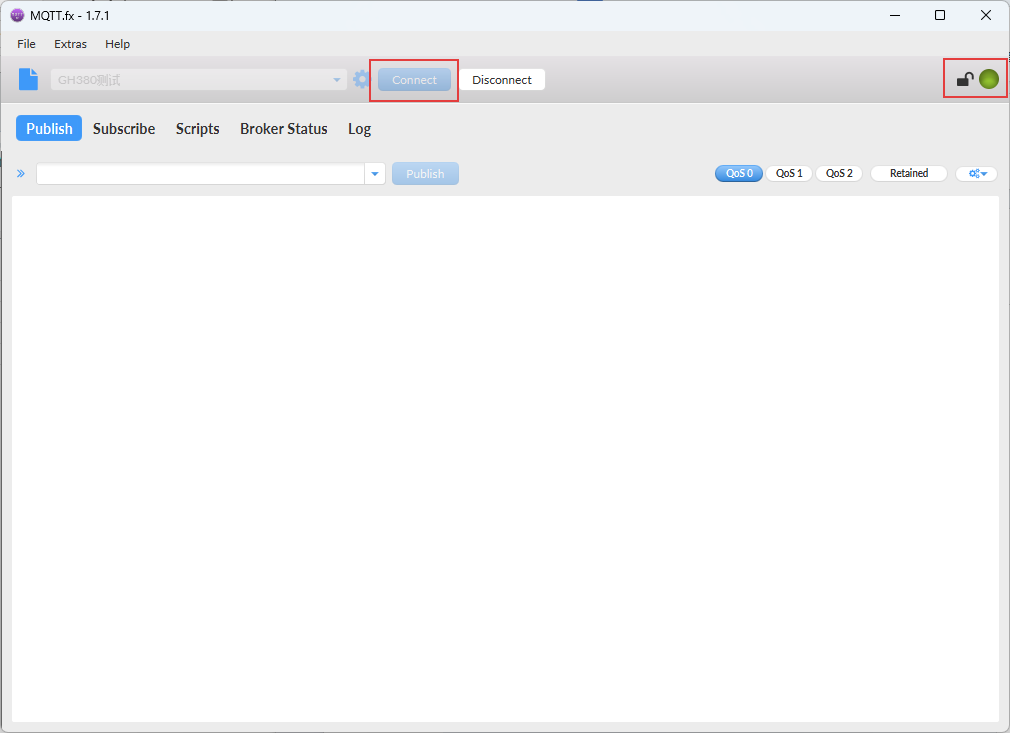

点击Connect 运行，绿灯亮运行成功

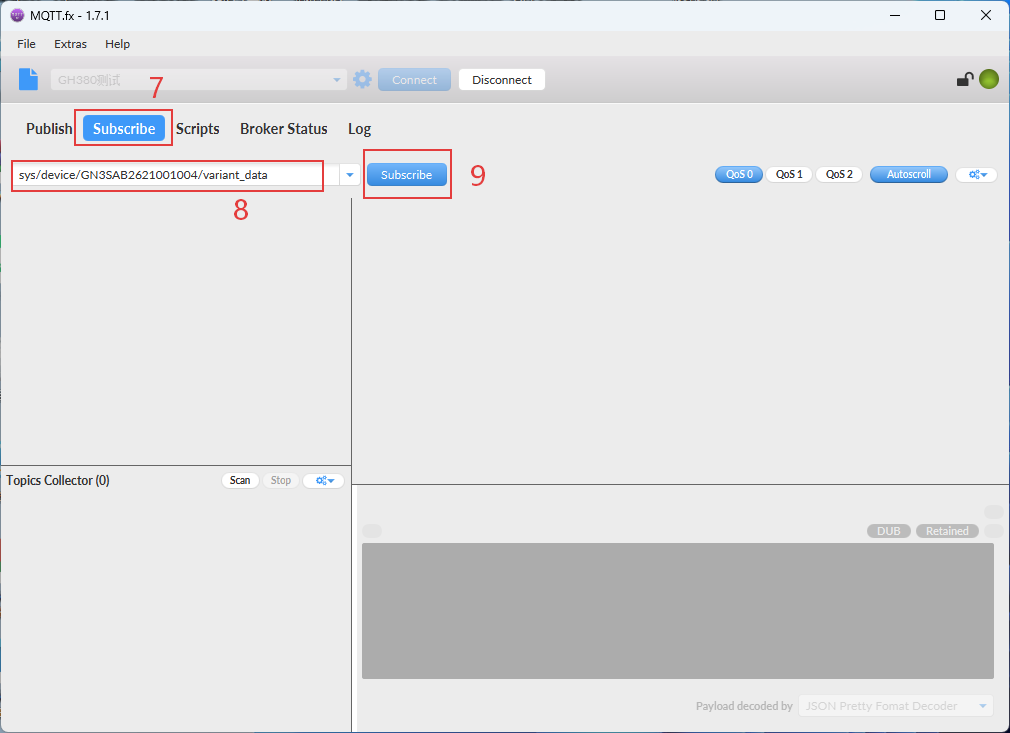

点击Subscribe

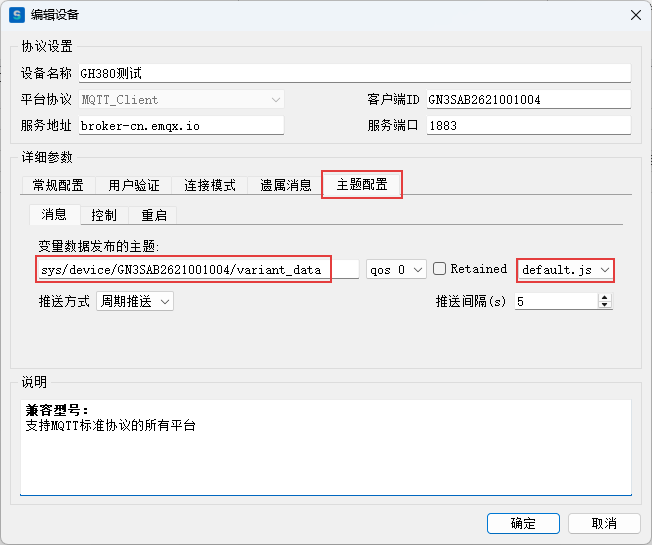

填SC-EdgeConfig 的编辑设备的主题配置的主题

Retained选择default.js

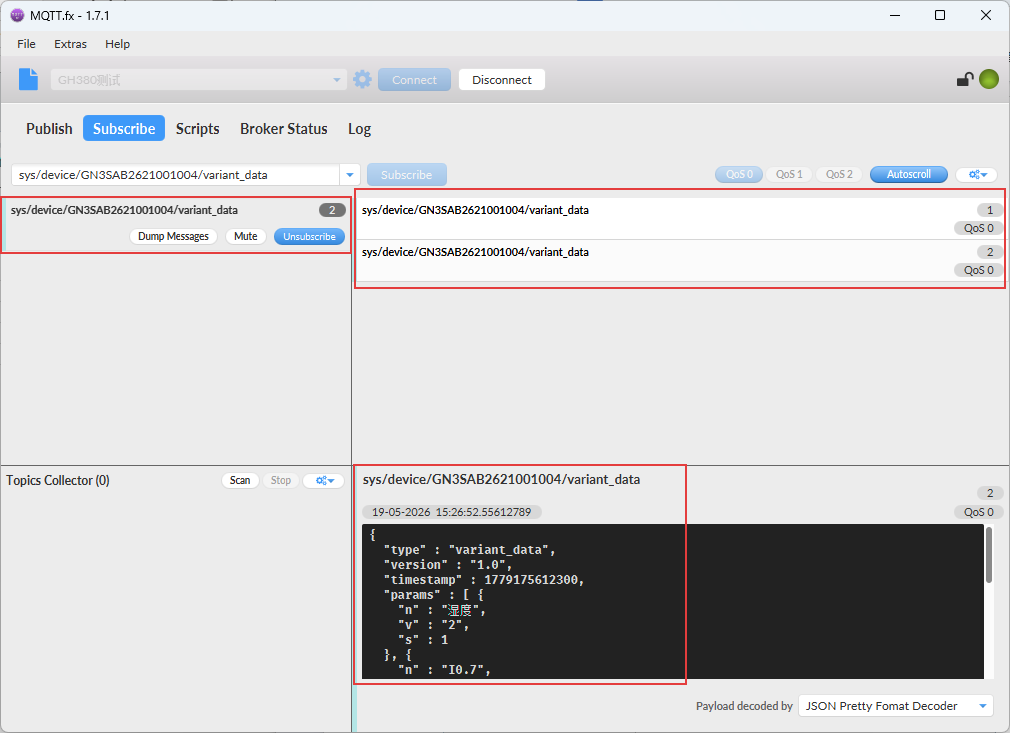

点击Subscribe 转发变量

完成。
