欧姆龙

1.3.1 CP/CH/CL/CM/CJ串口

通讯线缆

485接线方式	网关	PLC端
	A+	RDB
	B-	RDA
	GND	FG

Omron 通讯扩展口默认是 RS422 设置，使用RS485 时需要更改拨码开关：2356,使RS 422 时 8 个开关全部拨到零。

232接线方式	网关	PLC端
	RXD	2 SD
	TXD	3 RD
	GND	9 GND
		Circuit	4 RS
			5 CS

说明： 表示两根线短接。

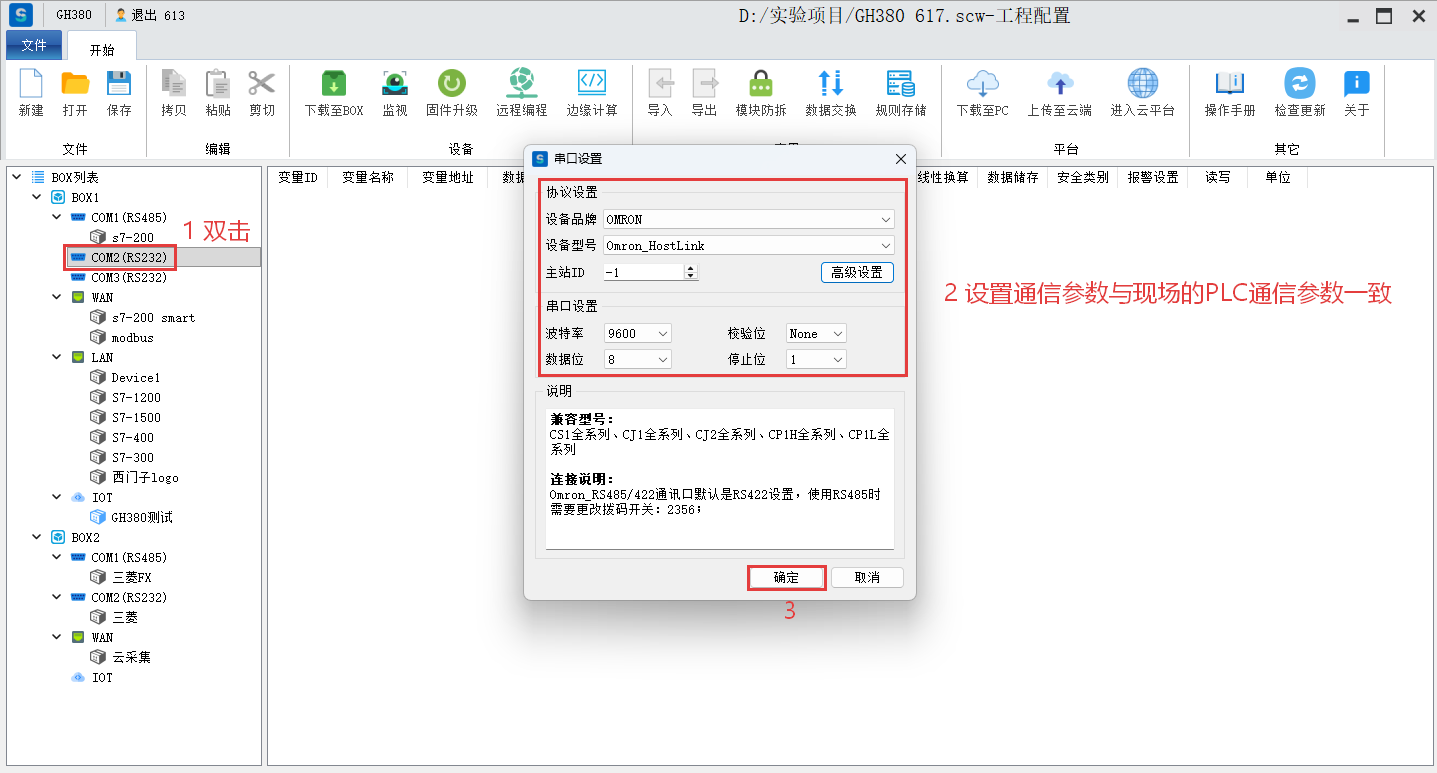

1. Box配置（主站ID不需要填写，默认即可；）

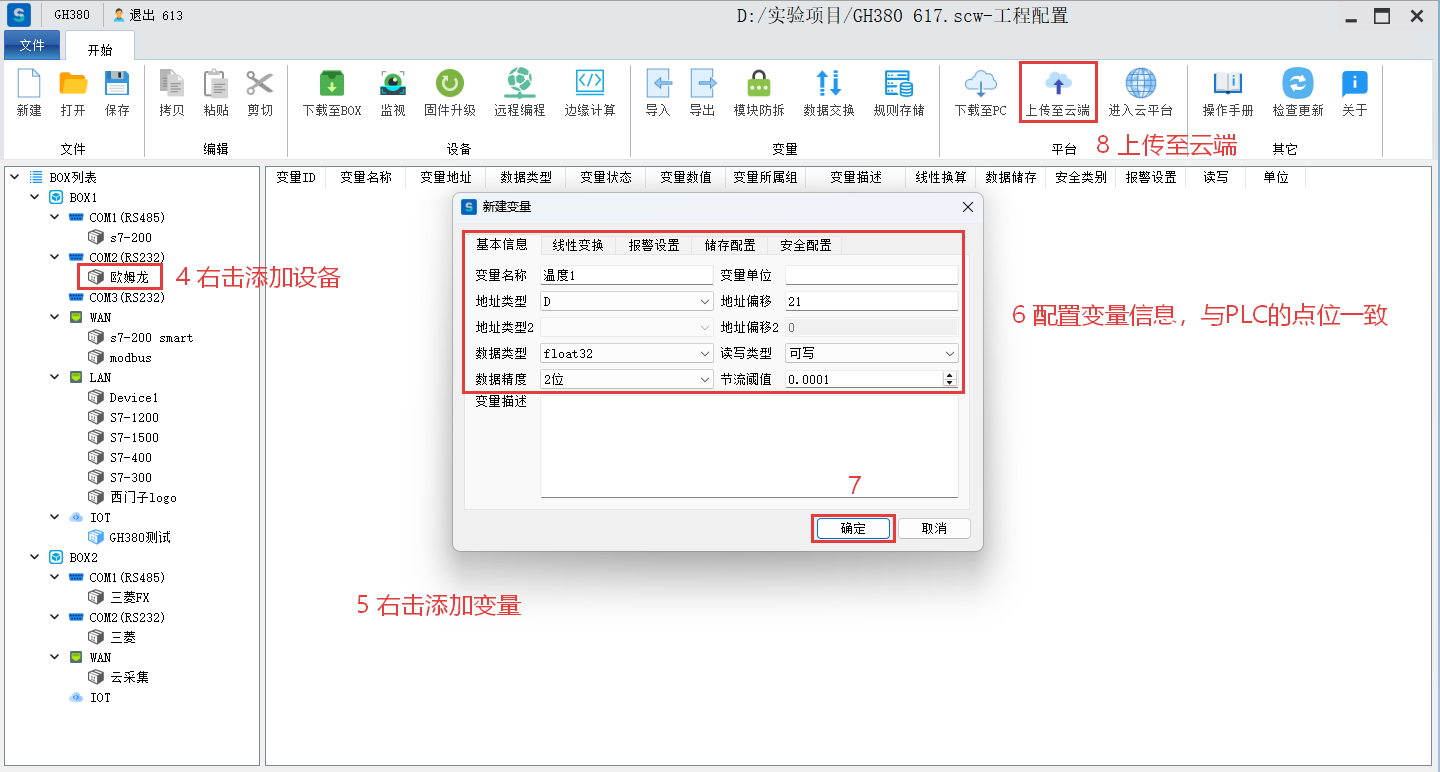

2. 添加变量

3. PLC：

PLC自带的HostLink口或RS232扩展板一般可以通过编程软件CX-Programmer设置串口的通讯参数及通讯方式，此时一定要将通信模式设置为“Host Link”模式。

通讯参数可根据要求进行设定，建议格式设置为“19200、7、2、E”，RS232方式通讯时，单元号（即PLC地址）建议设为默认值0。如下图：
