1.功能说明

SC-GH360是工业边缘数据采集网关盒子，是工业互联网中的远程通信设备，可以方便地实现现场设备的数据采集、远程PLC程序上下载及故障诊断，产品型号包括SC-GH360-G、SC-GH360-L、SC-GH360-W,只是性能不同，具体说明请查看硬件手册点击查看

2. 接口说明

电源接口：输入DC24V
RS485接口：A对应RS485+，B对应RS485-，G对应RS485地
RS232接口：T对应RS232的TXD，R对应RS232的RXD，G对应RS232的GND
WAN:用于以太网方式连接云服务器，也可连接PC（出厂默认自动获取IP，无预置IP地址）
LAN：用于连接设备，也可连接PC（出厂默认IP为192.168.10.100）；
复位按键：长按Reset（复位）按键5-10S，数据通讯灯和2个信号质量同时快闪5次之后停止闪烁，系统成功恢复出厂状态

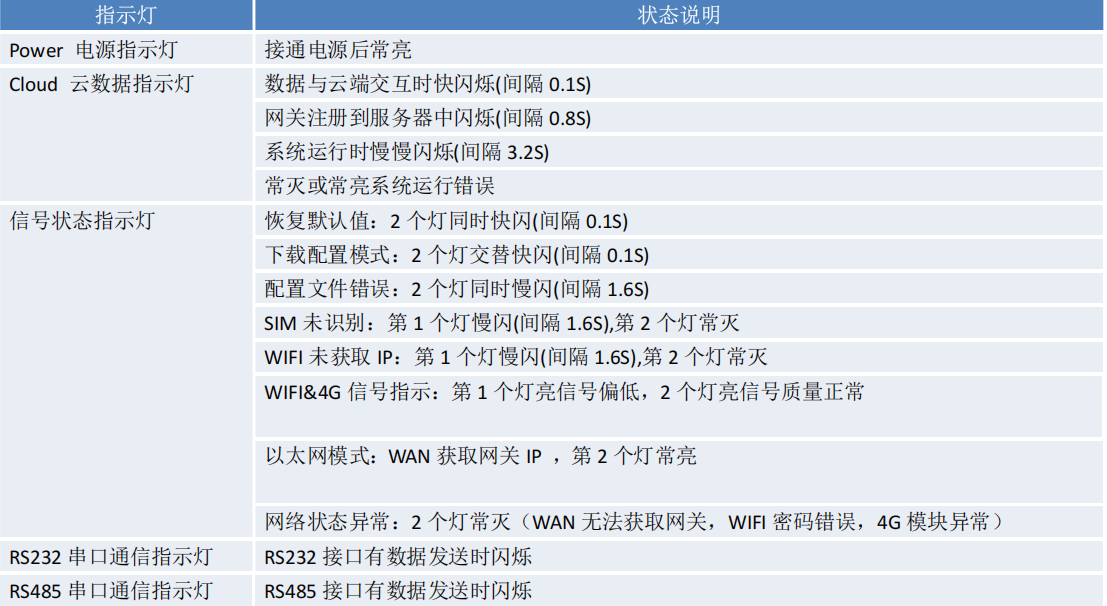

3. 指示灯状态说明

4 联网说明

4.1 4G联网

BOX插入物联网卡（出厂自带物联网卡），安装4G天线，设置上网模式：4G。

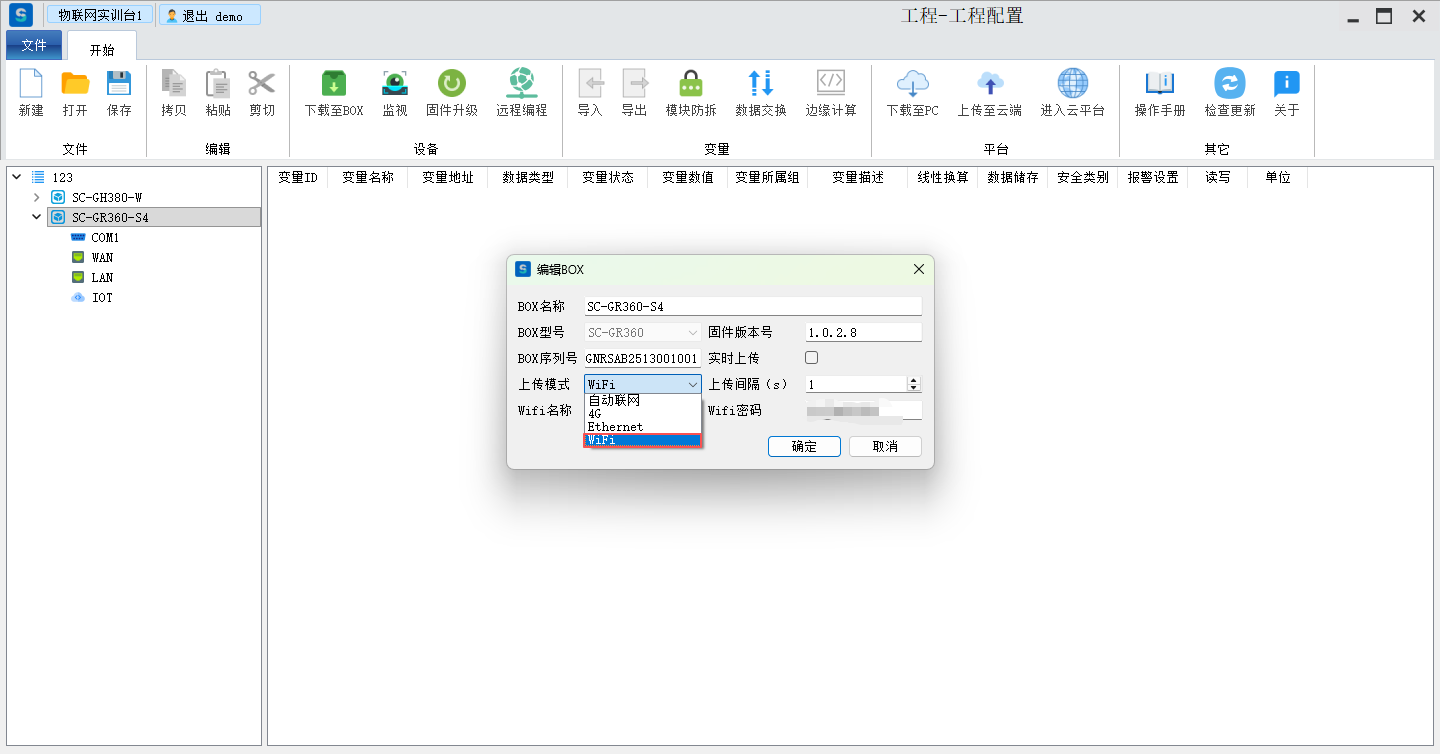

4.2 WIFI联网

设置上网模式为WIFI,并且输入WiFi的用户名和密码。

注意
（1）WiFi名称和密码不能包含中文；
（2）配置完成一定要下载至BOX；
（3）WiFi的网段不能和WAN 和LAN网段一样。

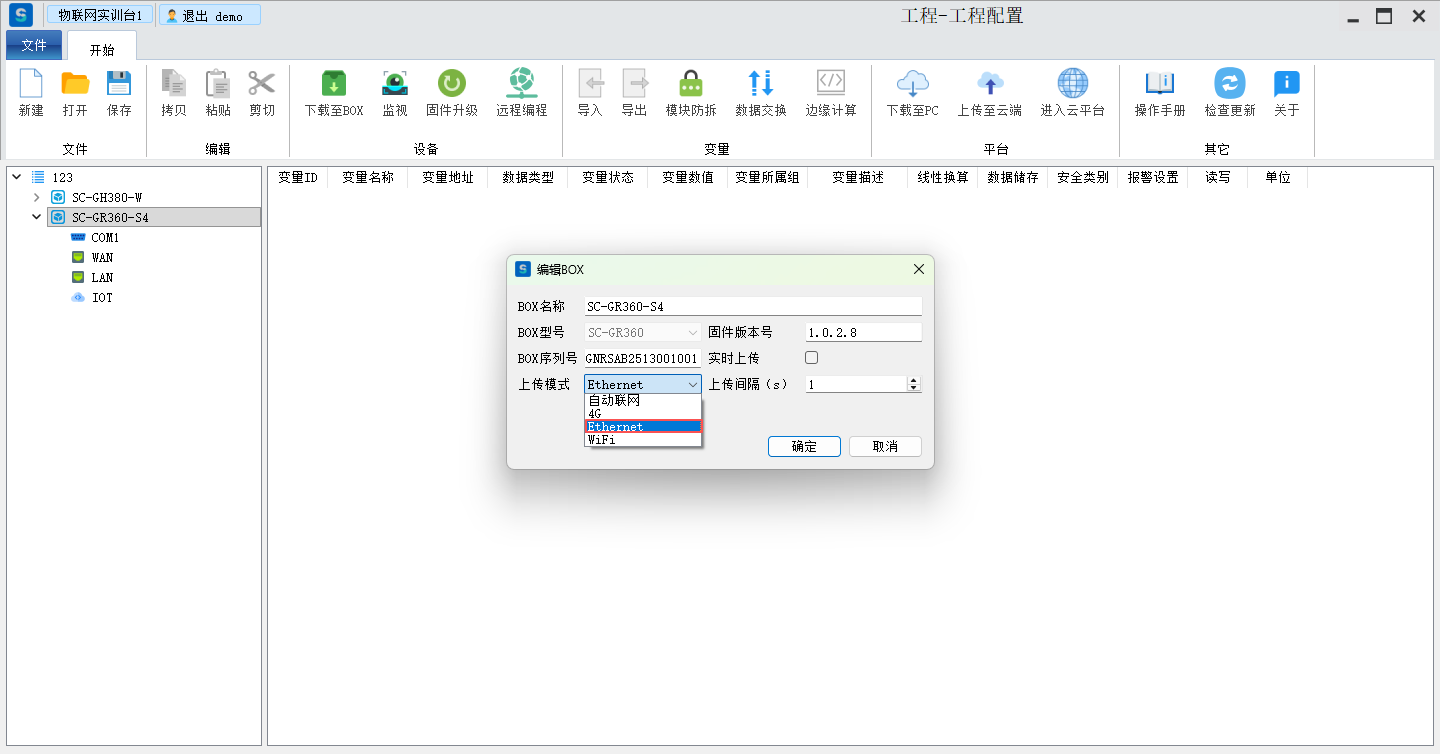

4.3 以太网联网

WAN 口连接一根可以连接外网的网线，设置上网模式：Ethernet

设置完后下载到box 后并上传到云端

5 修改BOX的IP地址

举例：把BOXIP从192.168.10.100改成192.168.2.100。
前提：
网线连接电脑和BOX，设置网卡IP和BOX旧IP在同一个网段

操作方法：

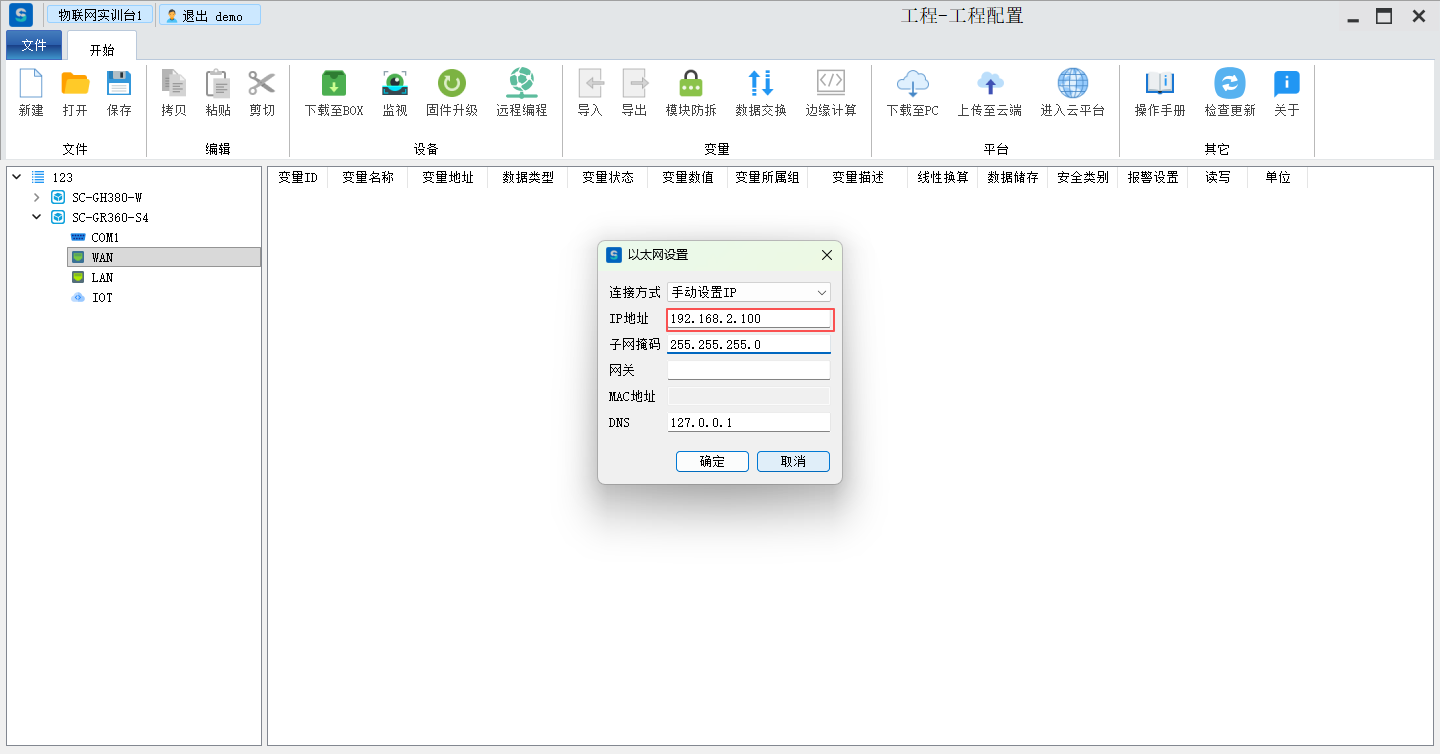

双击WAN—＞设置新IP—＞下载至BOX（输入旧IP）—＞下载成功（BOXIP变成新IP）

Ps：下载后BOXIP变成新的IP，如果需要本地监视，需要设置电脑网卡IP 和新IP在同一个网段，验证BOX页面也要输入新IP。

6.设备连接

前提：配合客户端软件使用
1 本地直连
通过网线插入WAN/LAN口连接电脑，方便后续监视以及下载功能的实现。

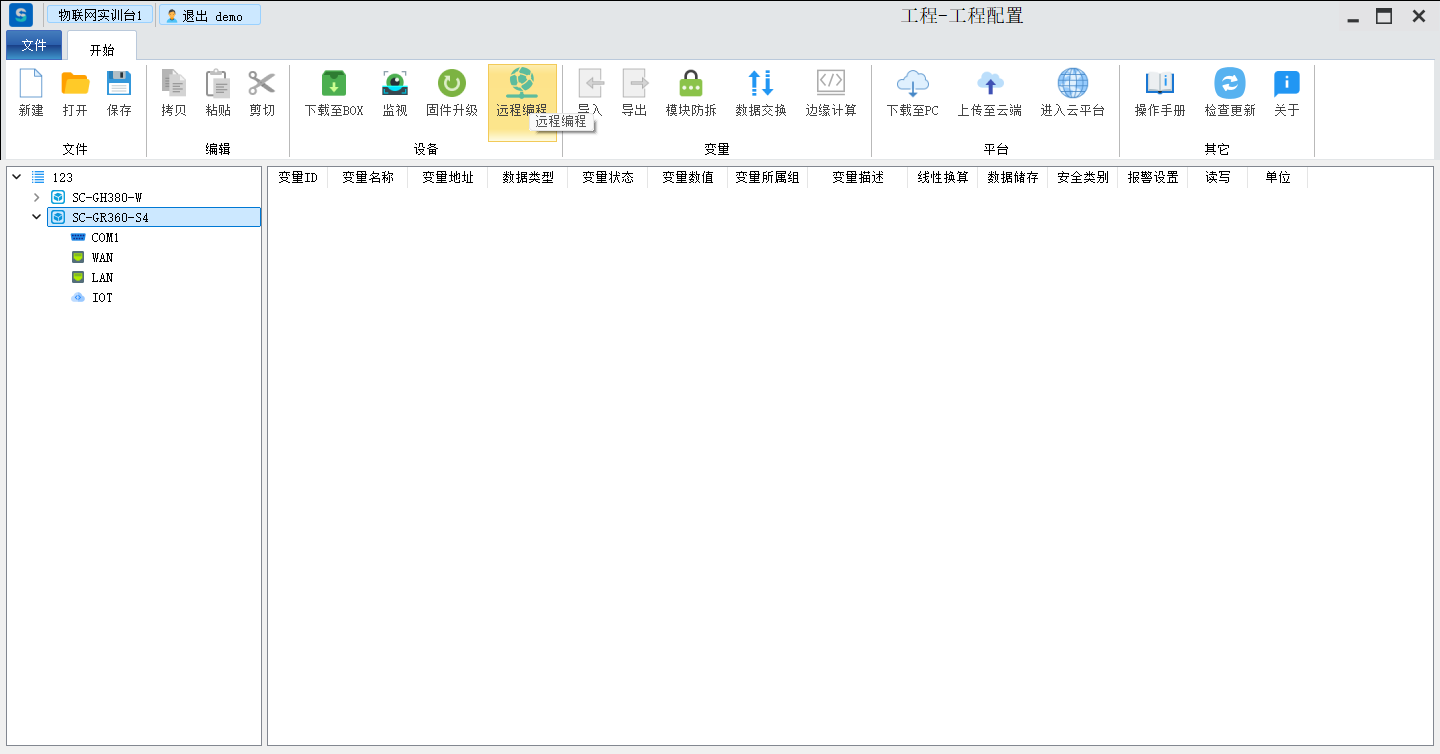

2 远程连接：
设备与电脑远程连接，开启远程编程，上传至云平台，进行数据同步

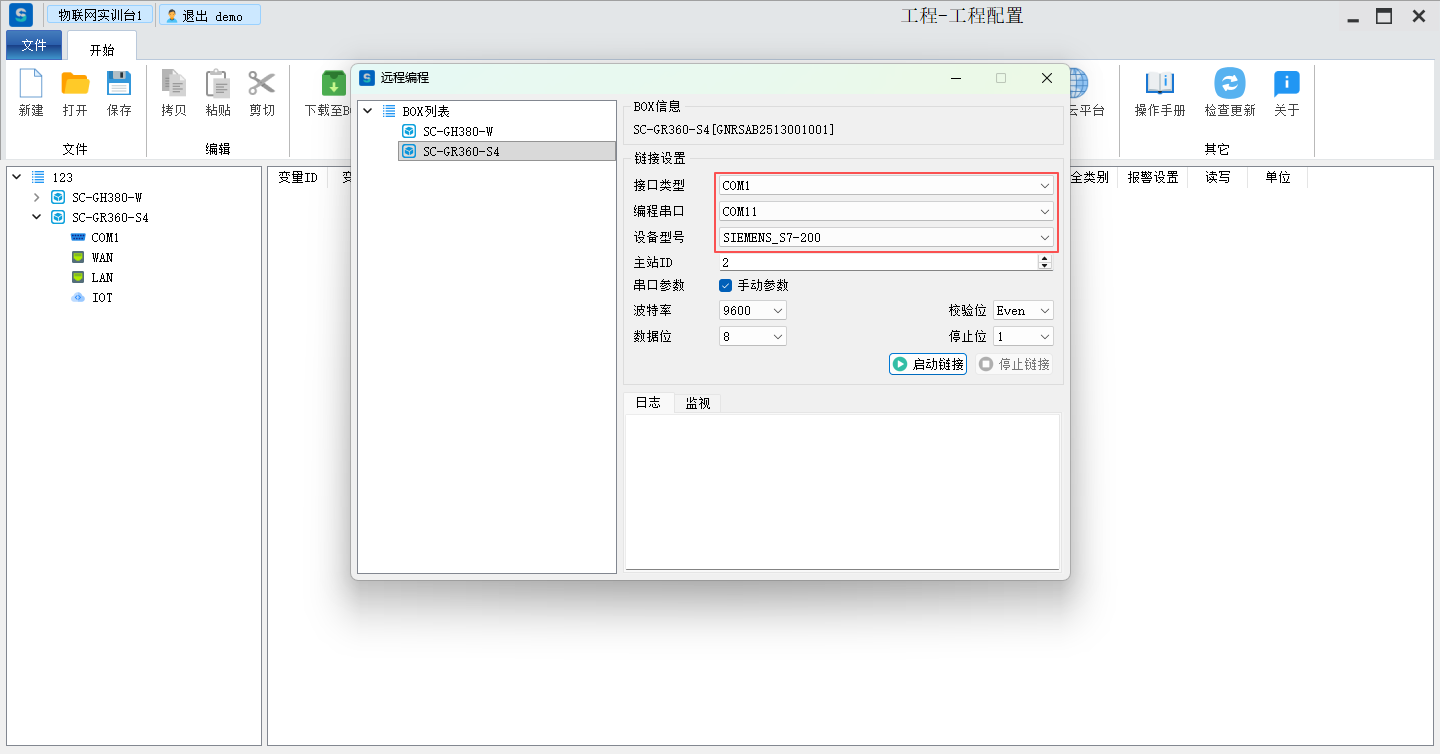

参数设置

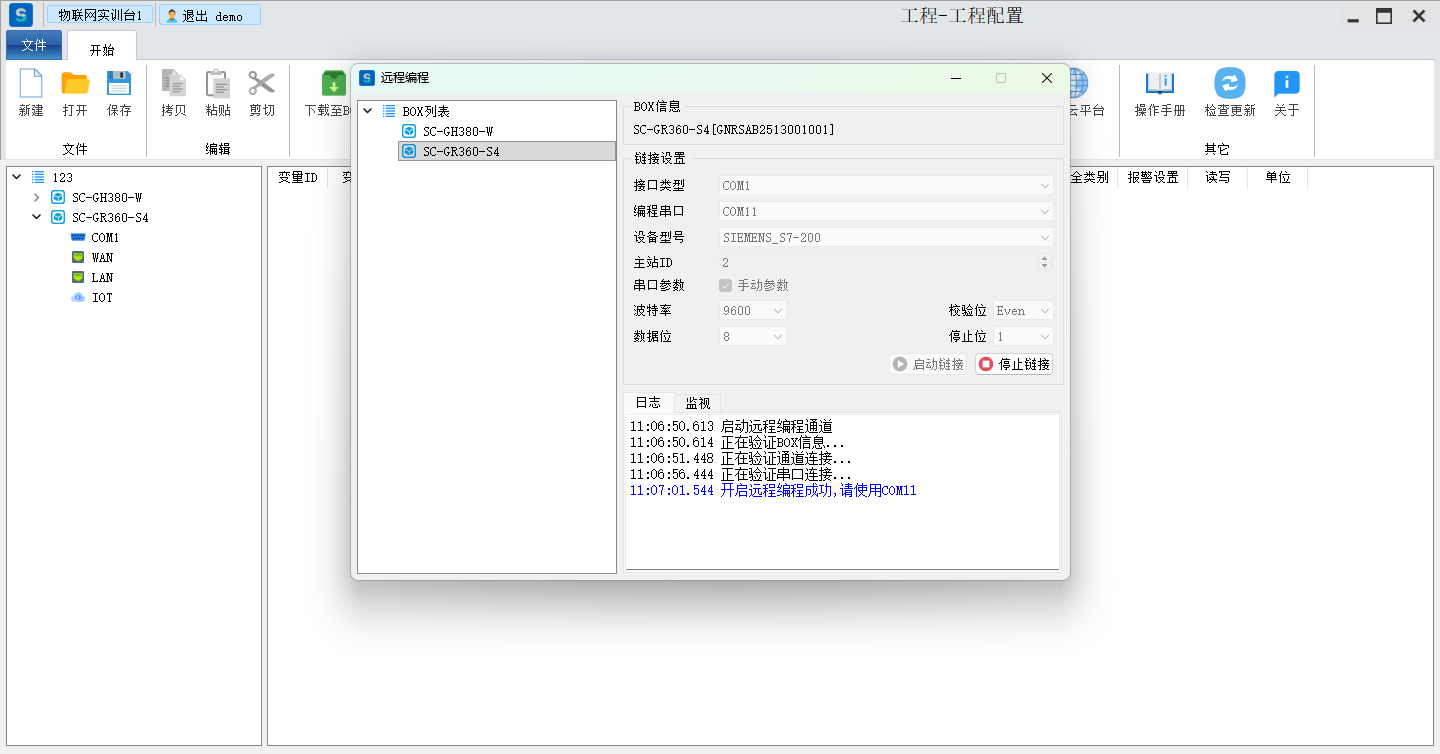

启动链接

7 客户端详细使用说明

SC-EdgeConfig配置软件，是上海霜蝉信息科技有限公司推出的一款配合云网关使用，实现PLC数据采集，远程监控，边缘计算的软件。
客户端软件使用说明
