松下

1.13.1 Modbbus通讯

采用modbus通讯协议可以和松下PLC通讯

通讯线缆

与PLC通讯的RS232接线方式	980系列	280系列	PLC端
	RXD	2	2
	TXD	3	3
	GND	5	1

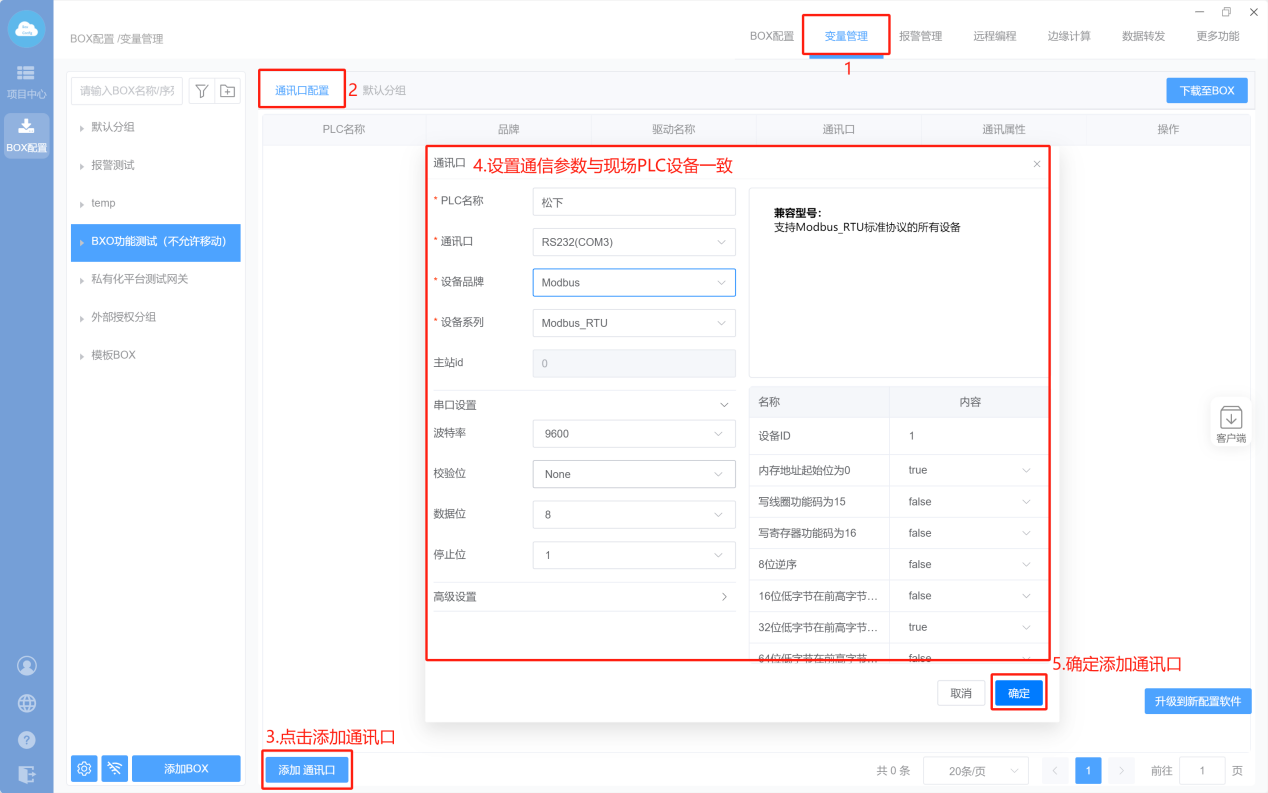

1.Box设置（注意：修改box参数，与PLC的串口参数保持一致）

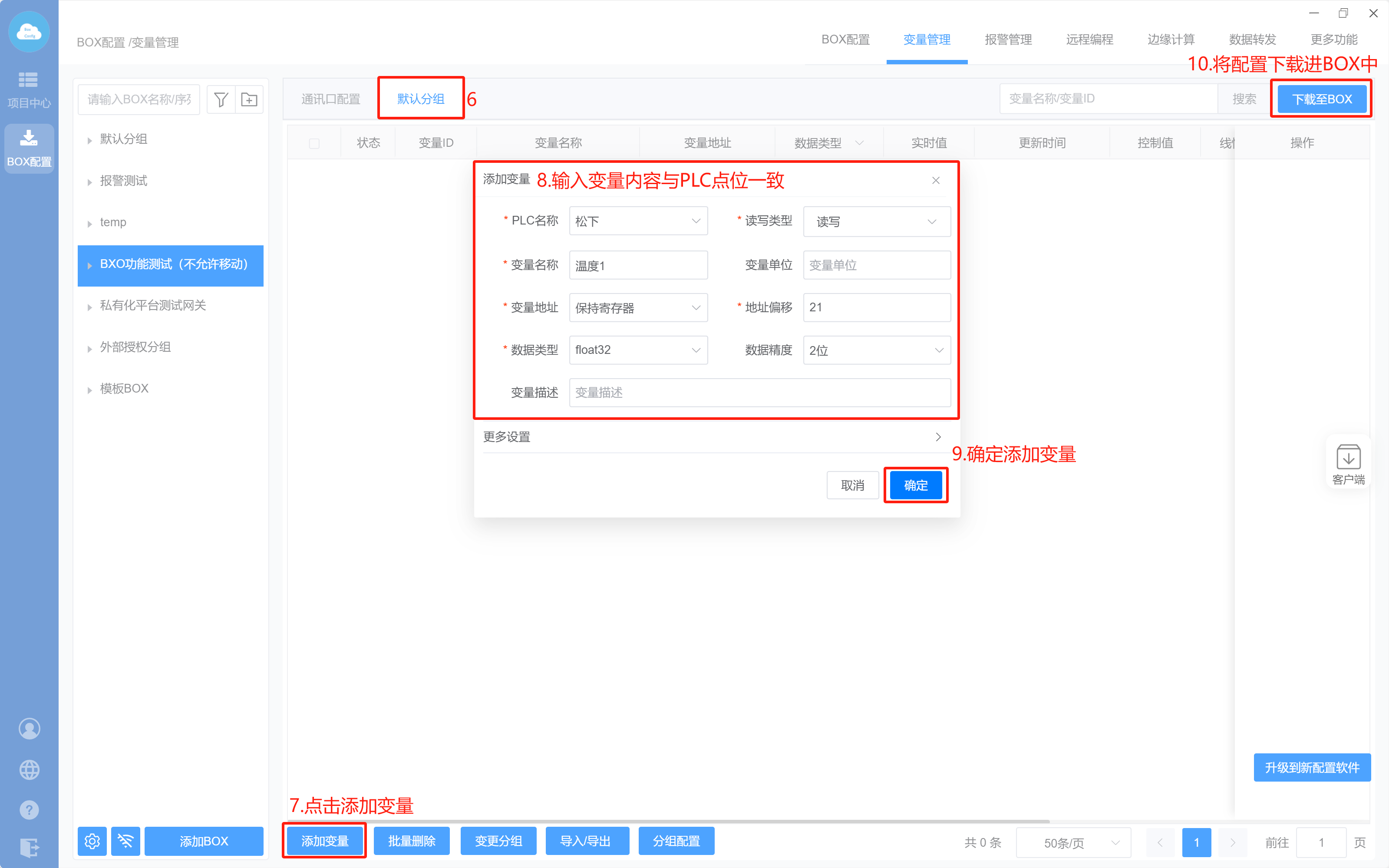

1. 添加变量

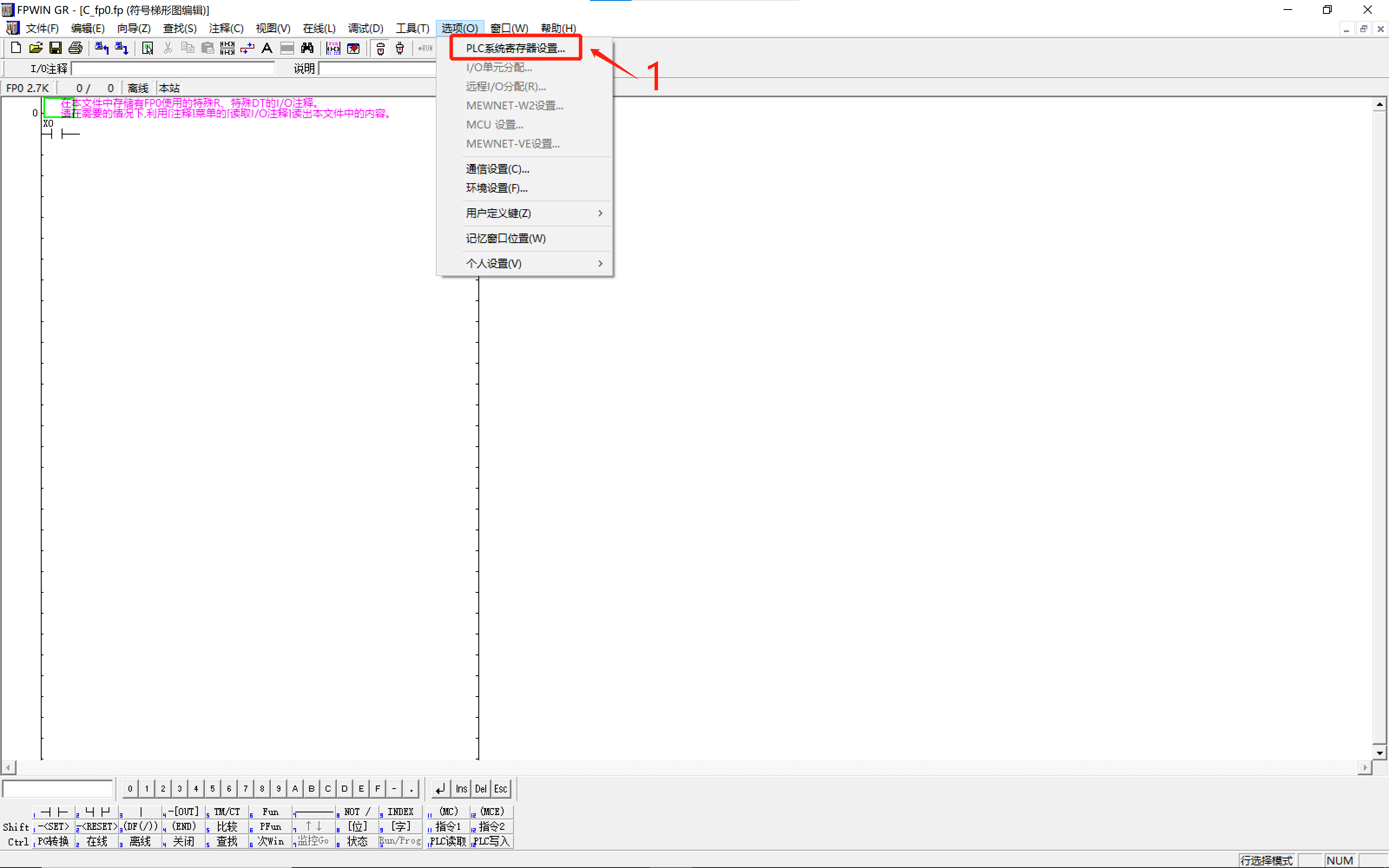

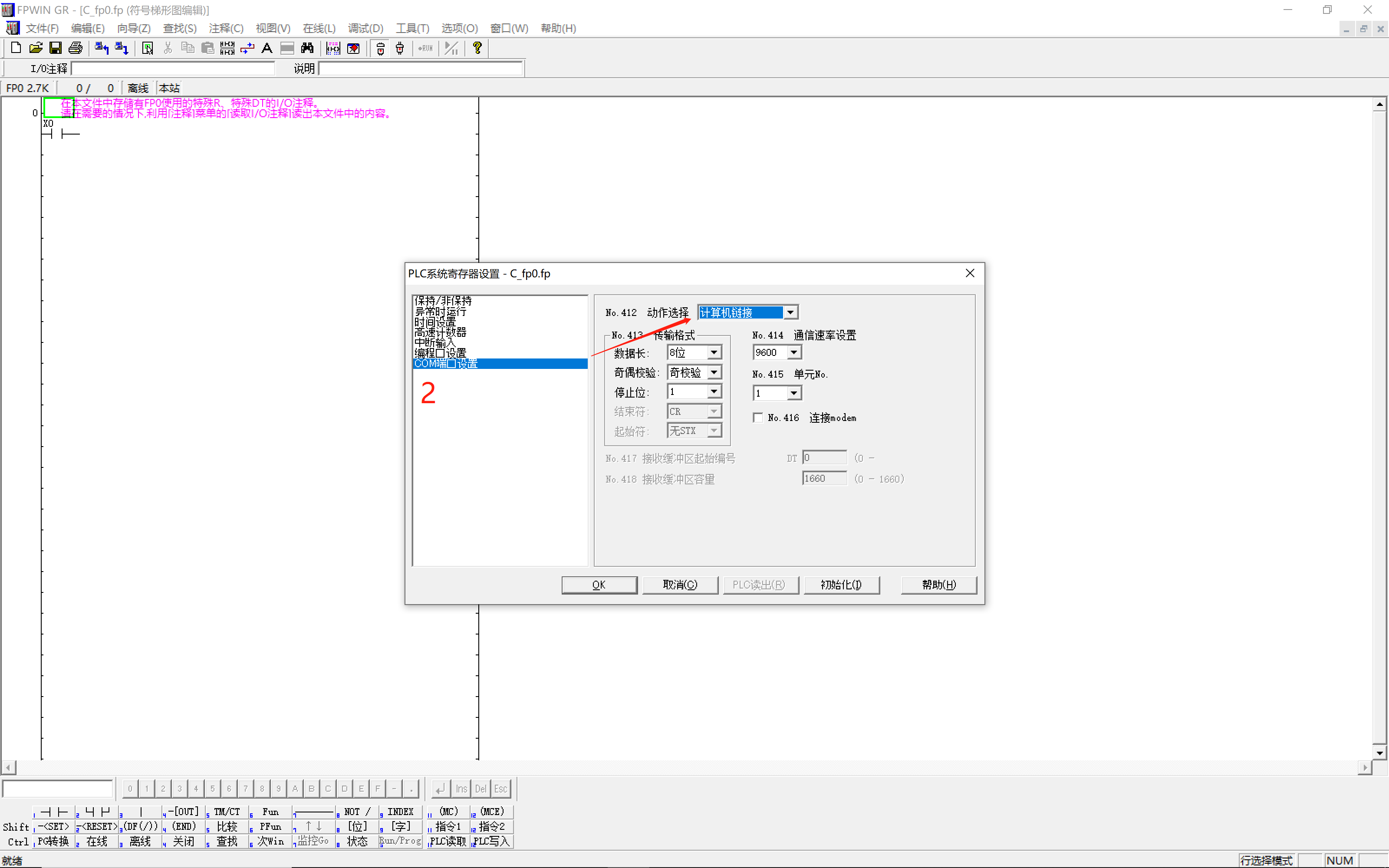

2. PLC设置

1.13.2 Mewtocol协议通讯

注：要BOX固件版本在3.5及以上才支持使用Mewtocol通讯协议和松下PLC通讯

通讯线缆

与PLC通讯的RS232接线方式	980系列	280系列	PLC端
	RXD	2	2
	TXD	3	3
	GND	5	1

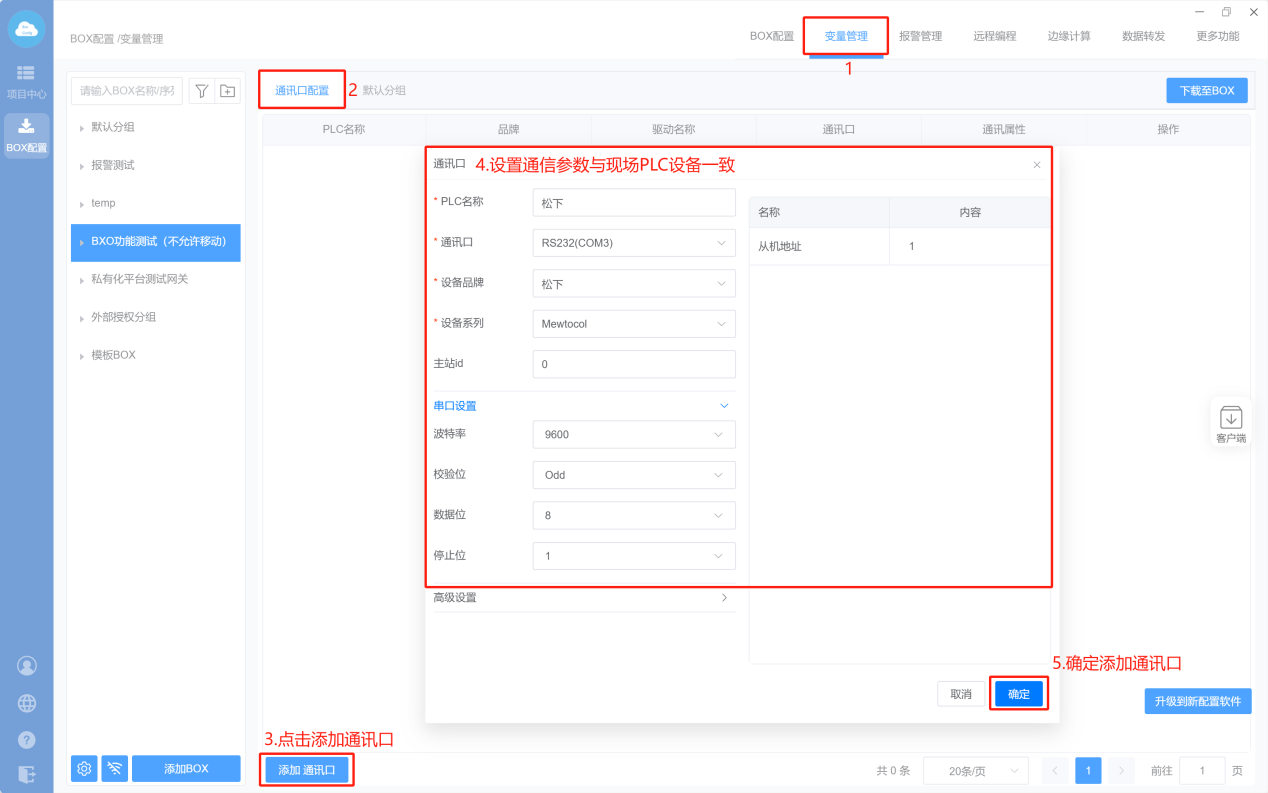

1. Box设置（注意：修改box参数，与PLC的串口参数保持一致）

2. 添加变量

3. PLC设置
