欧姆龙

CP_CH_CL_CM_CJ串口

注意

（1）远程编程过程中，BOX和PLC的数据采集过程会终止。

（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。

（3）远程编程功能需要BOX上线且通讯成功。

1. 接线

官方编程口转标准RS232串口电缆

2. Box

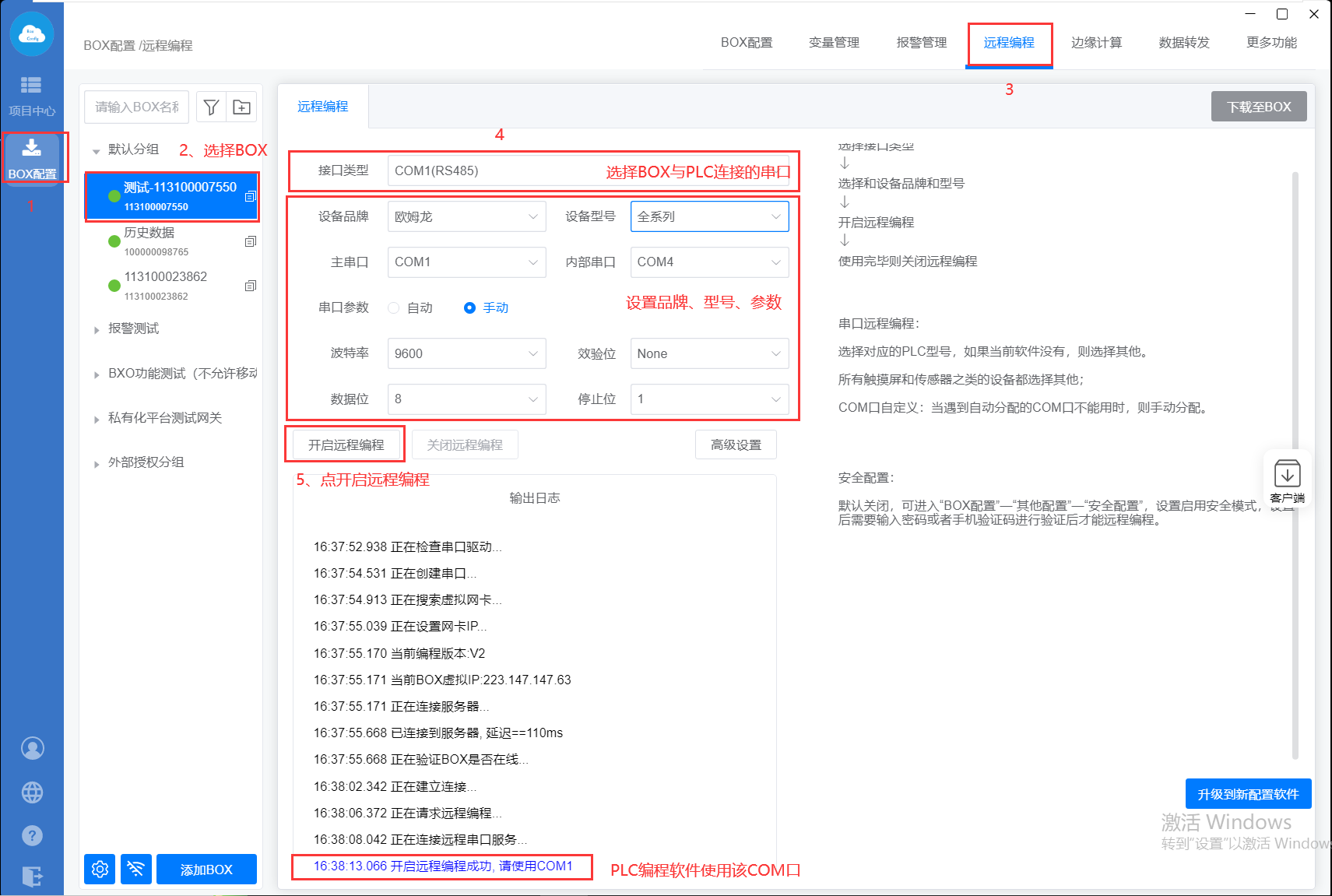

登录选择需要链接的BOX，输入需要的信息，点击“开启远程编程”。

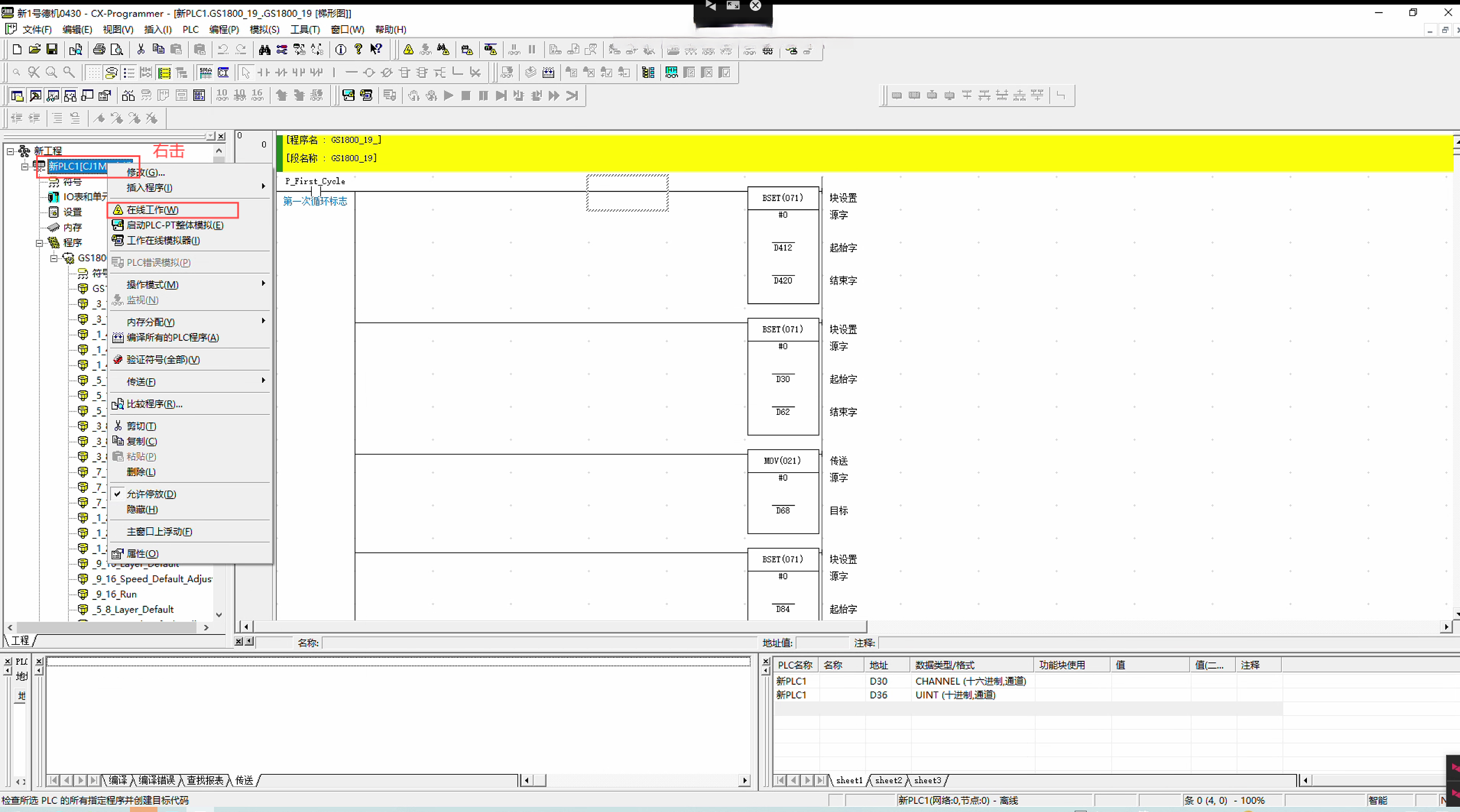

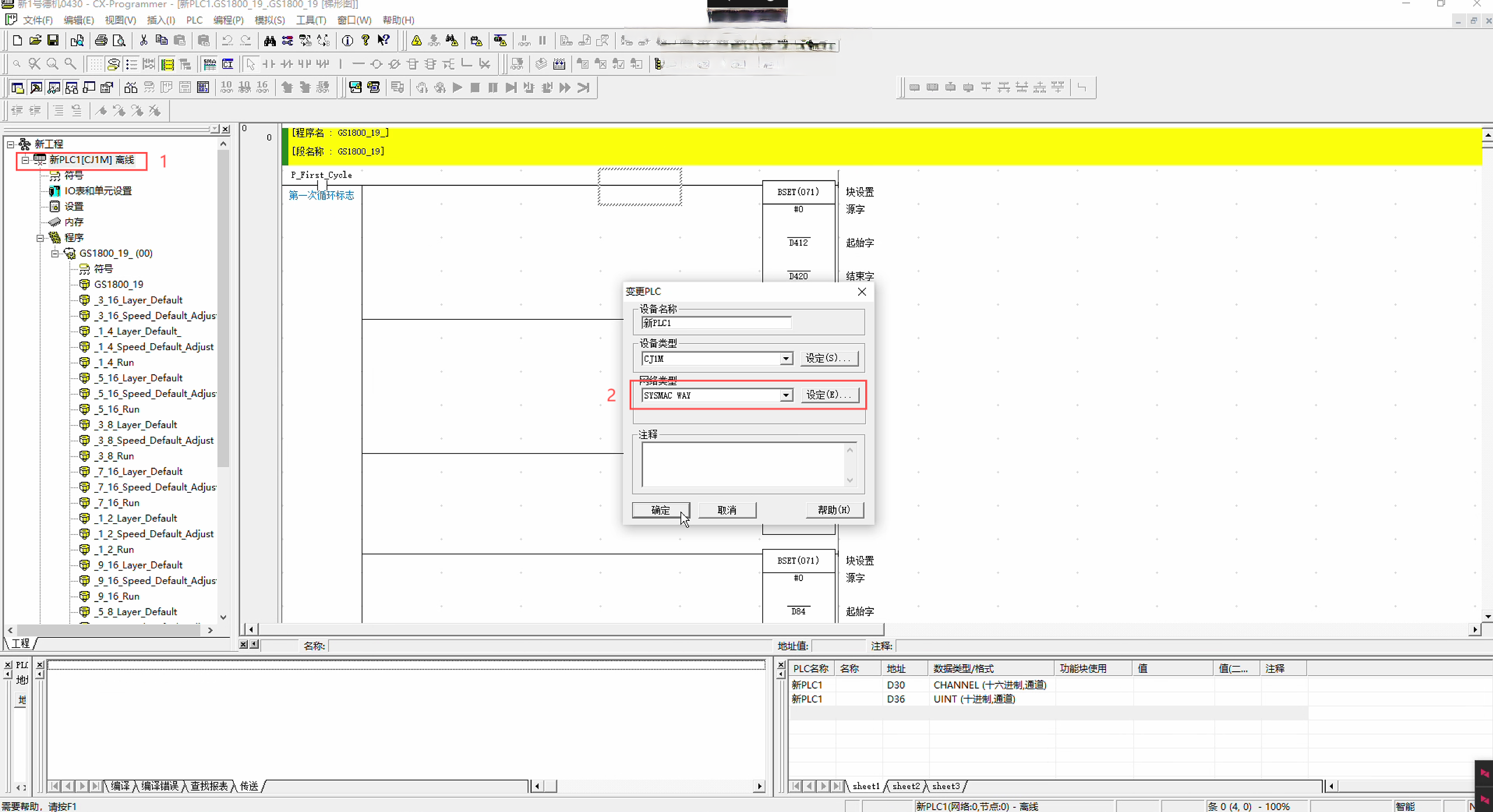

3. PLC

CP_CH_CL_CM_CJ网口

注意

（1）远程编程过程中，BOX和PLC的数据采集过程会终止。

（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。

（3）远程编程功能需要box上线且通讯成功。

（4）盒子LAN/WAN IP和PLC IP在同一个网段。

1. 接线

2. Box

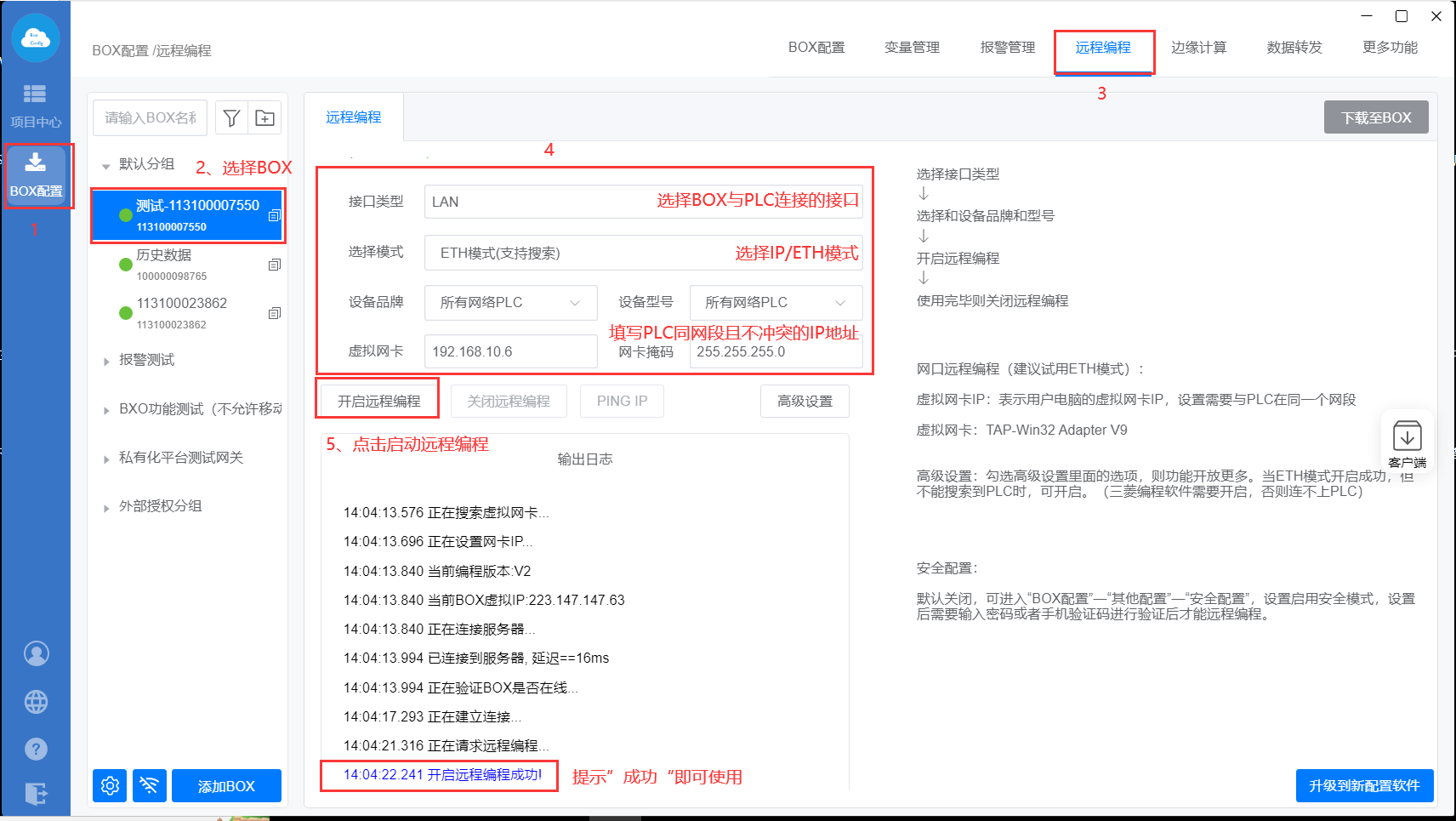

登录选择需要链接的BOX，输入需要的信息，点击“开启远程编程”。

3. PLC

NJ_NX网口

注意

（1）远程编程过程中，BOX和PLC的数据采集过程会终止。

（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。

（3）远程编程功能需要box上线且通讯成功。

（4）盒子LAN/WAN IP和PLC IP在同一个网段。

1. 接线

2. Box

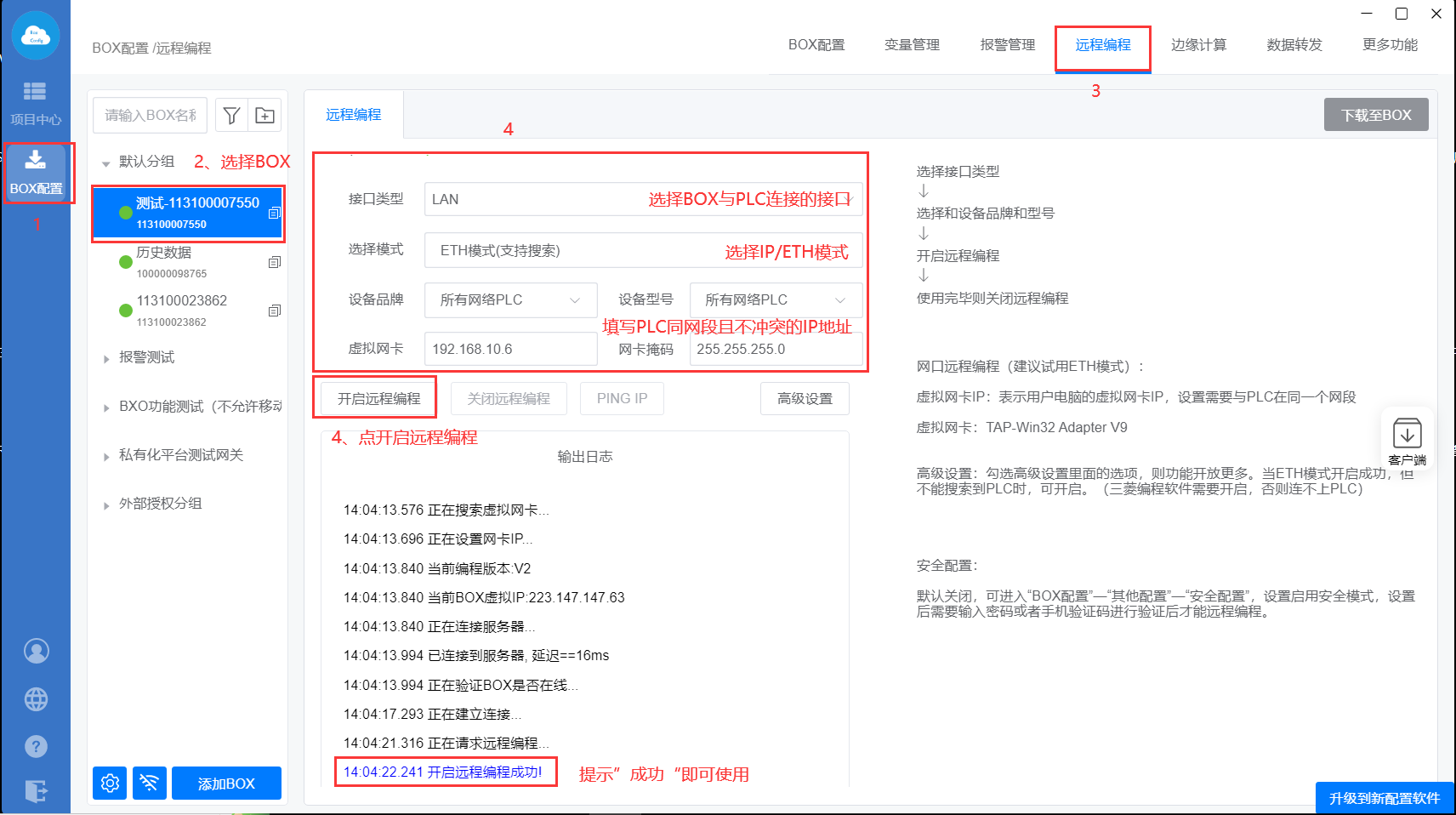

登录选择需要链接的BOX，输入需要的信息，点击“开启远程编程”。

!

3. PLC
