1.8.1 小型（FX协议）

支持汇川小型PLC，汇川PLC支持modbus协议，以及三菱FX协议，本例则采用三菱FX协议做说明。1：RXD-接收负 2：RXD+接收正 3：GND地线

通讯线缆

不同型号的PLC的接口定义不一样，需要按照实际情况对应接线，BOX的RS232接口定义为：

980系列	280系列
RXD	2
TXD	3
GND	5

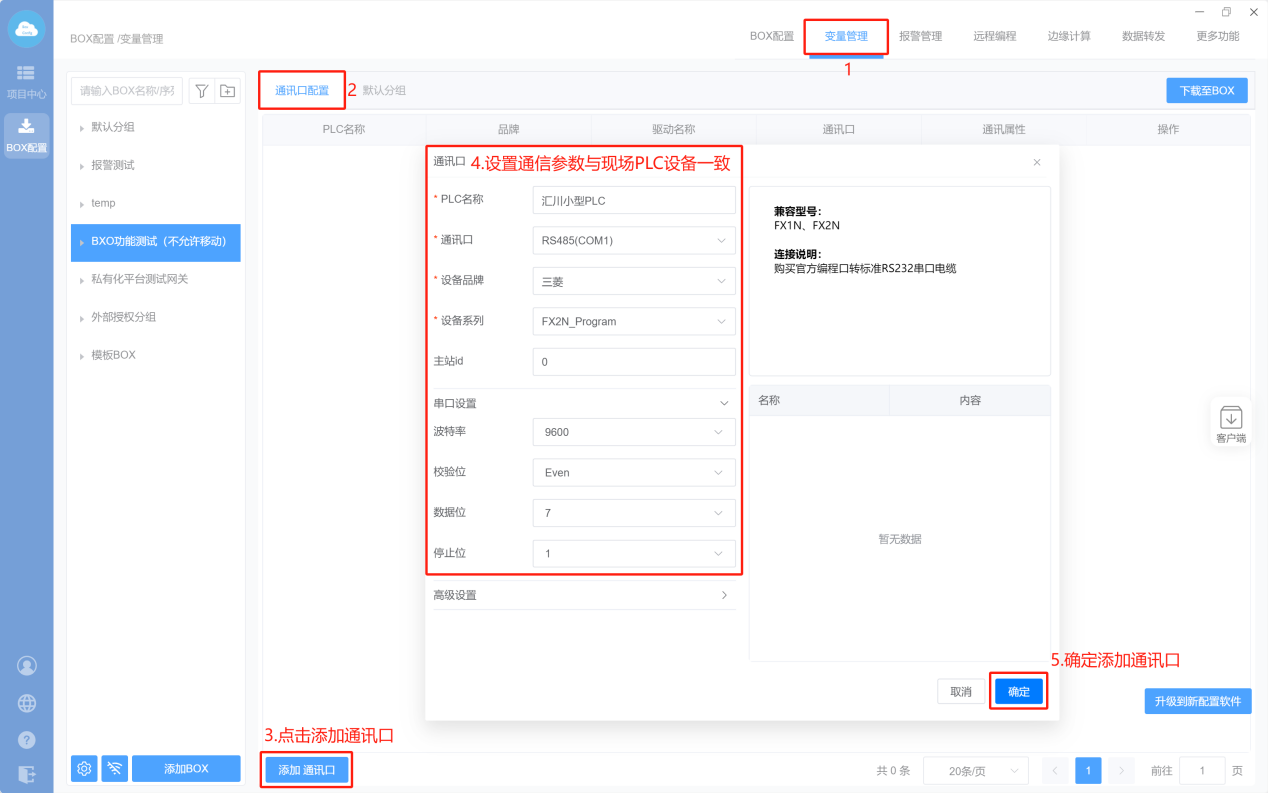

1. Box配置（PLC和box的通讯参数保持一样）

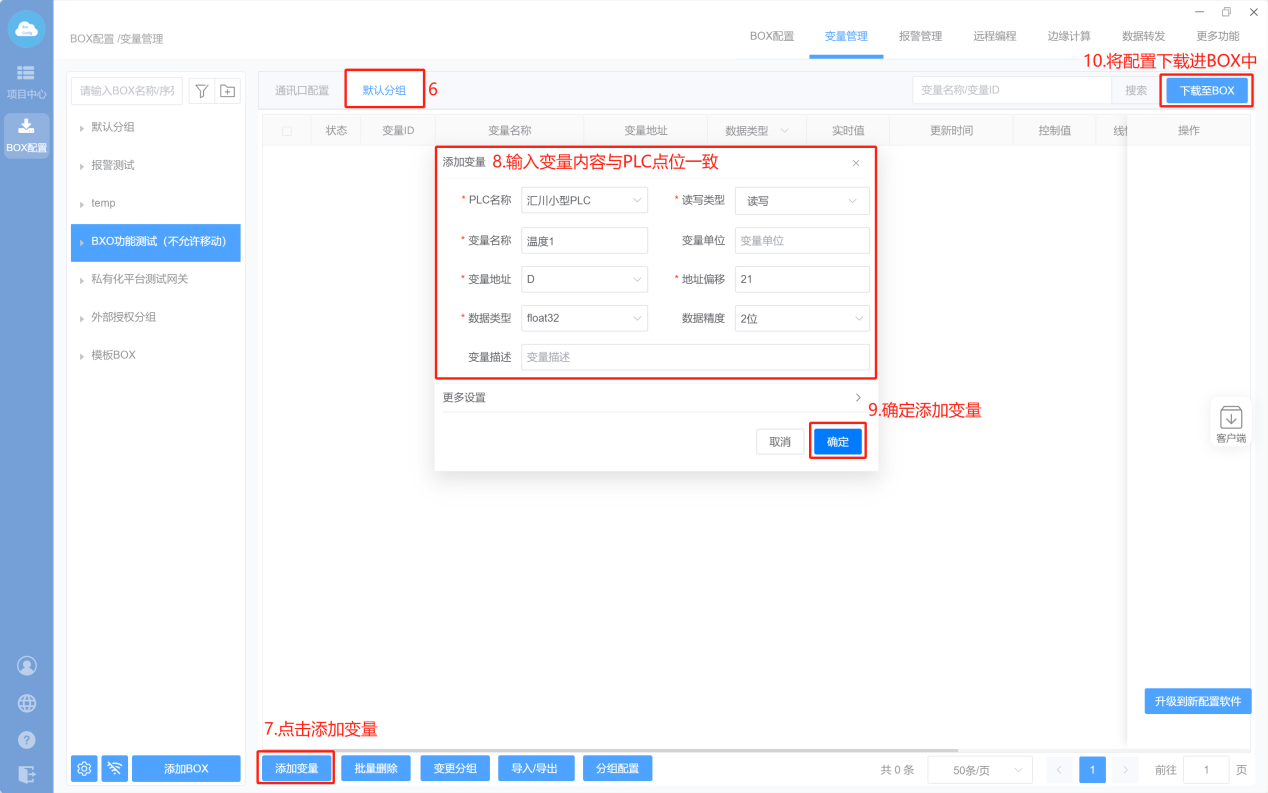

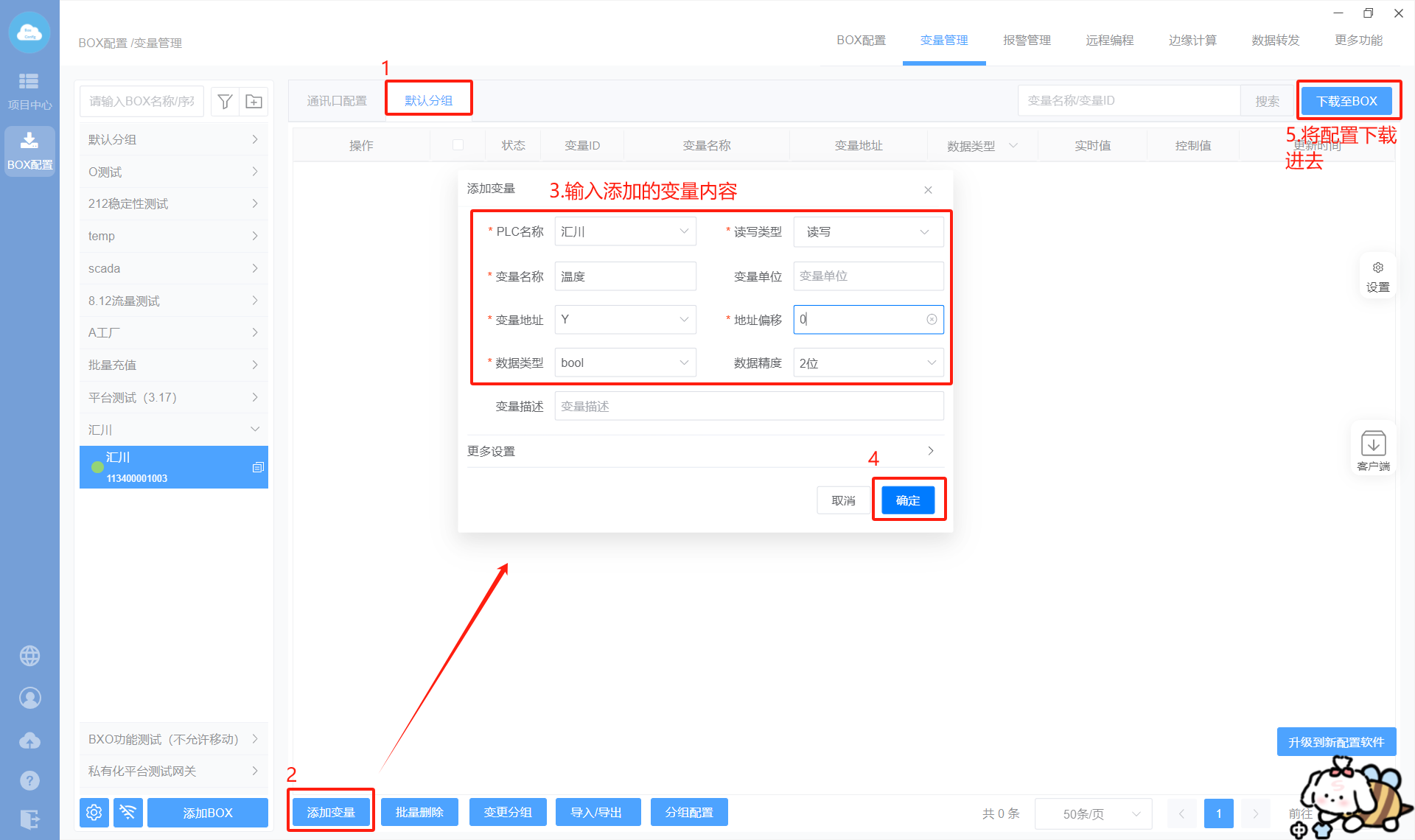

2. 添加变量

3. PLC设置

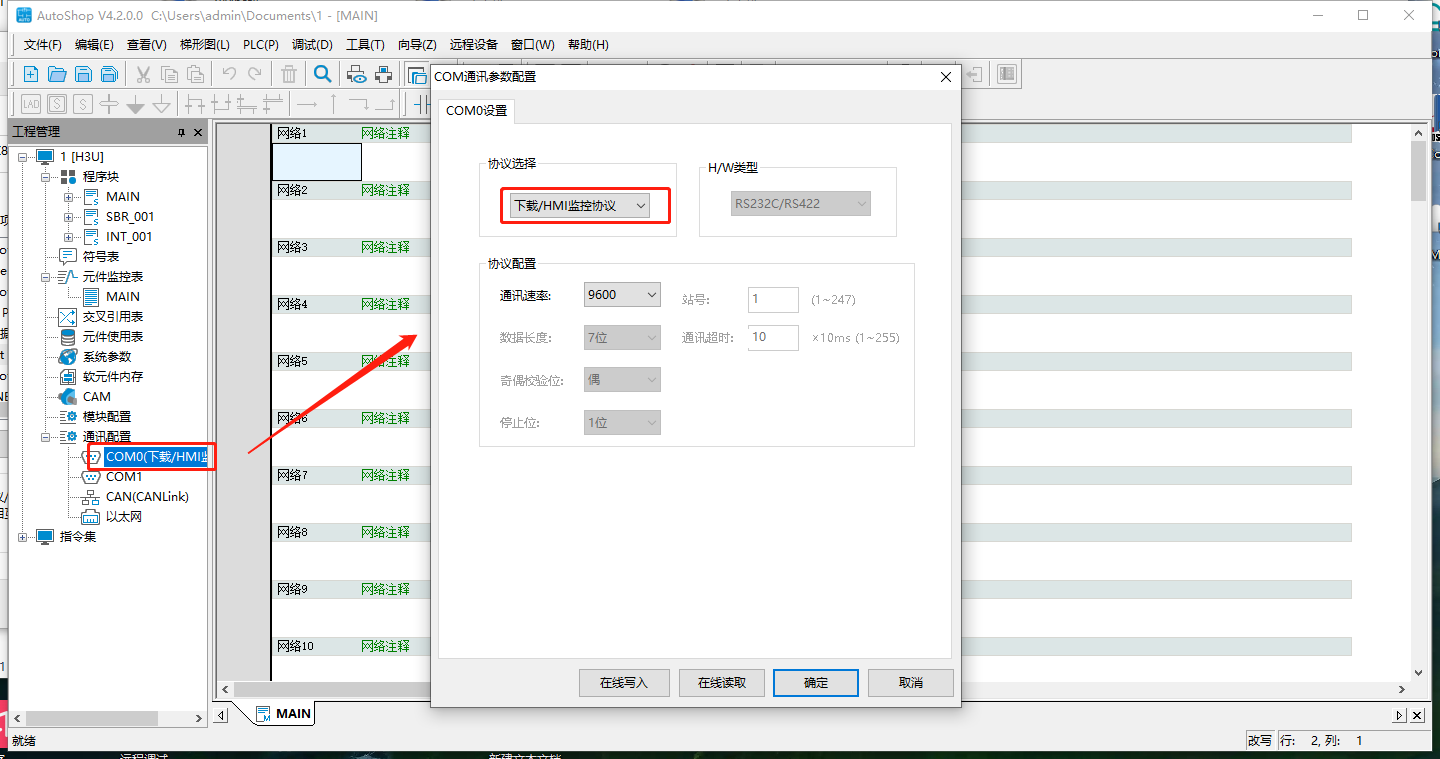

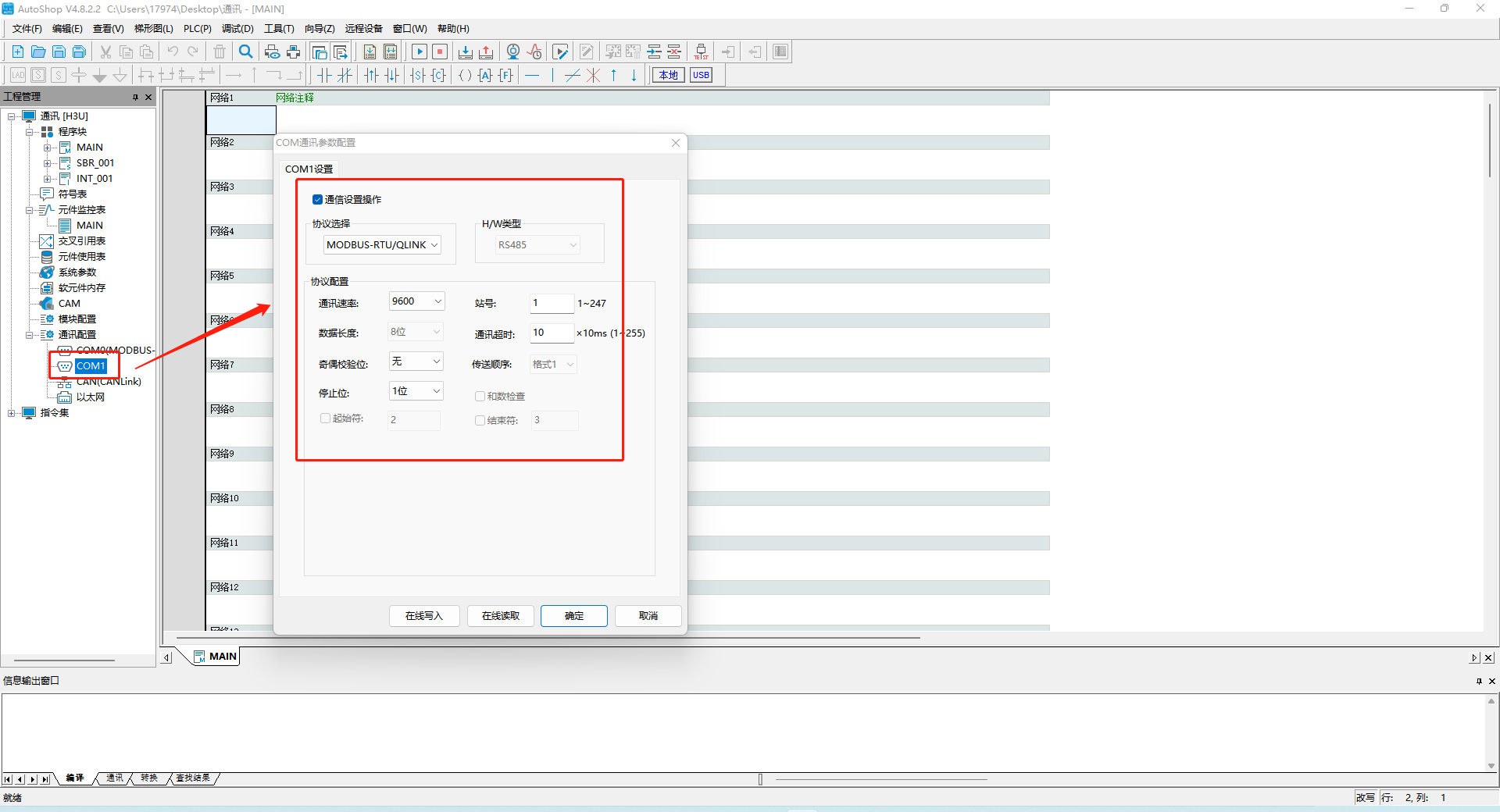

在AutoShop软件中设置对应com口为下载/HMI监控协议

1.8.2 串口-H2U（modbus）

通讯线缆

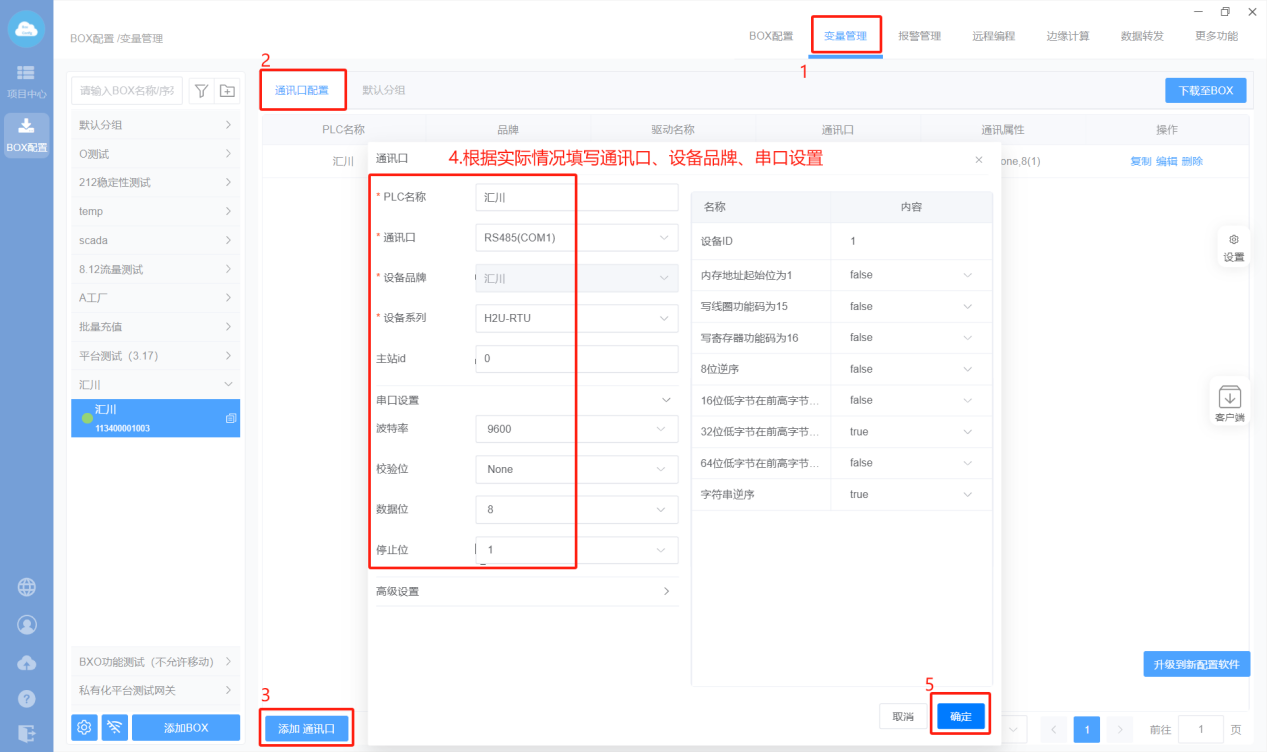

1. Box配置（PLC和box的通讯参数保持一样）

2. 添加变量

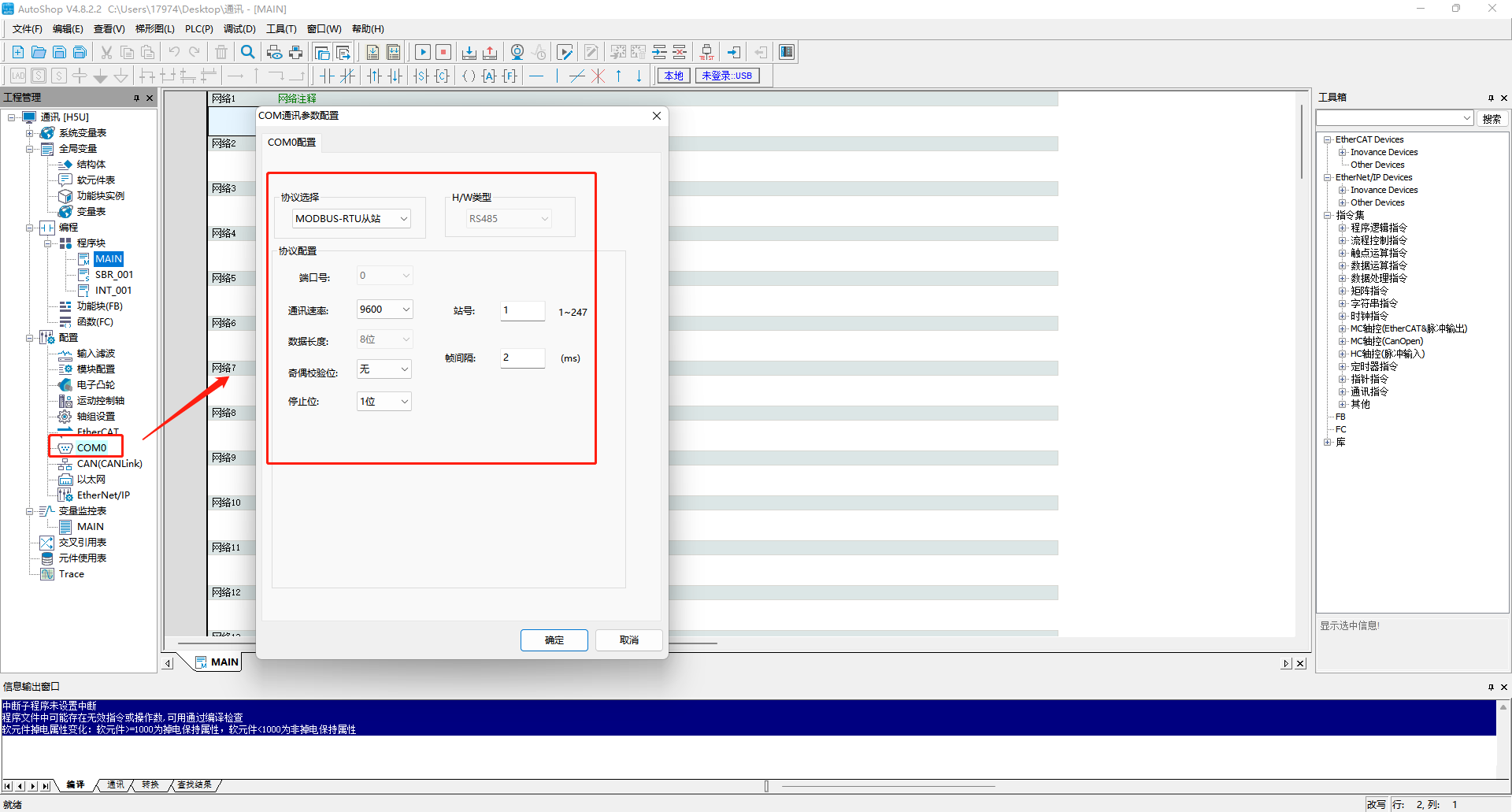

3. PLC设置

1.8.3 串口-H3U（modbus）

通讯线缆

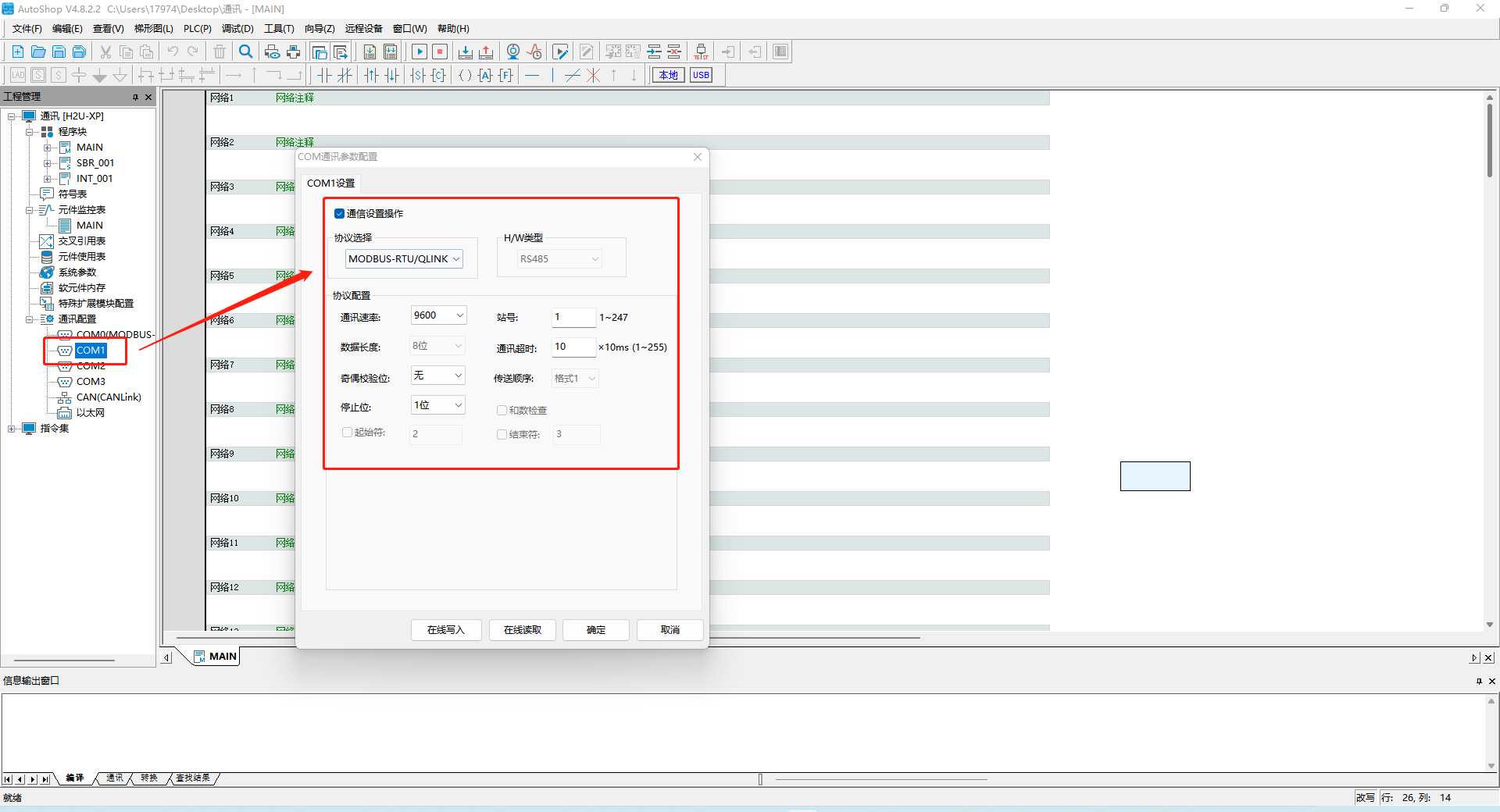

1. Box配置（PLC和box的通讯参数保持一样）

2. 添加变量

3. PLC设置

1.8.4 串口-H5U（modbus）

通讯线缆

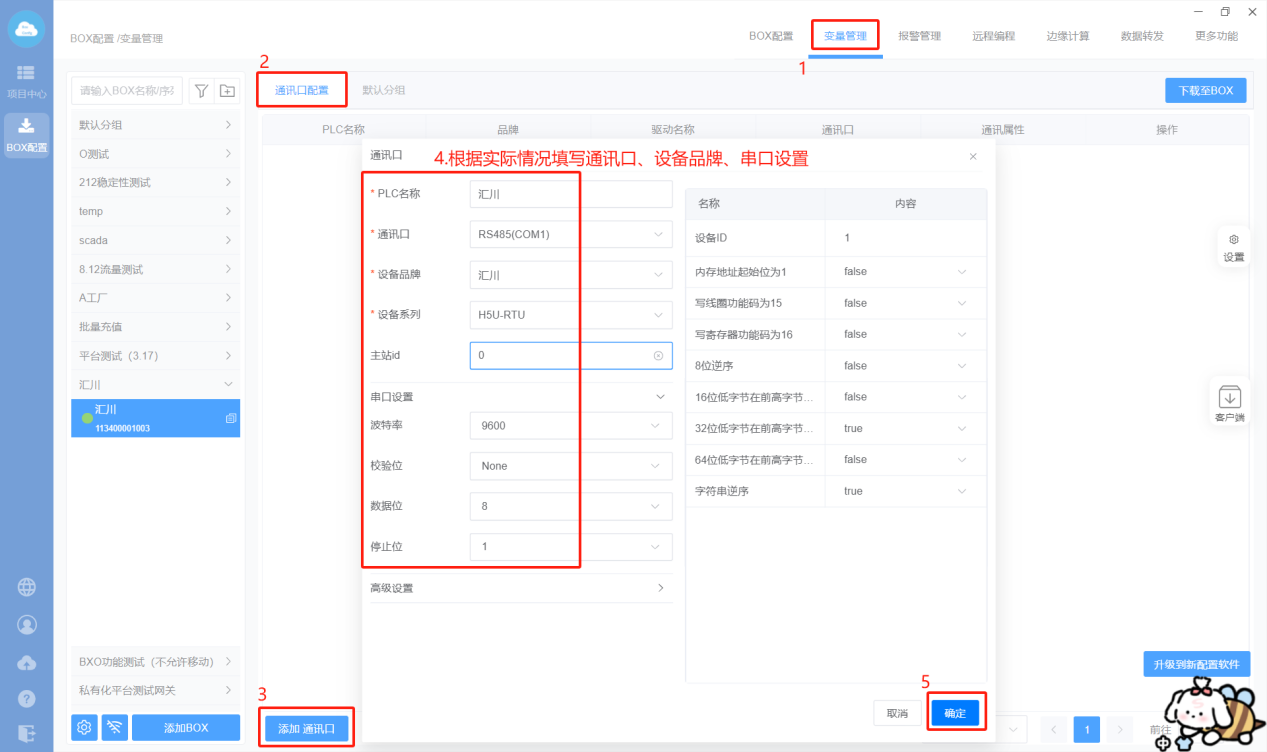

1. Box配置（PLC和box的通讯参数保持一样）

3. PLC设置

1.8.5 网口-H2U（modbus）

通讯线缆：普通网线

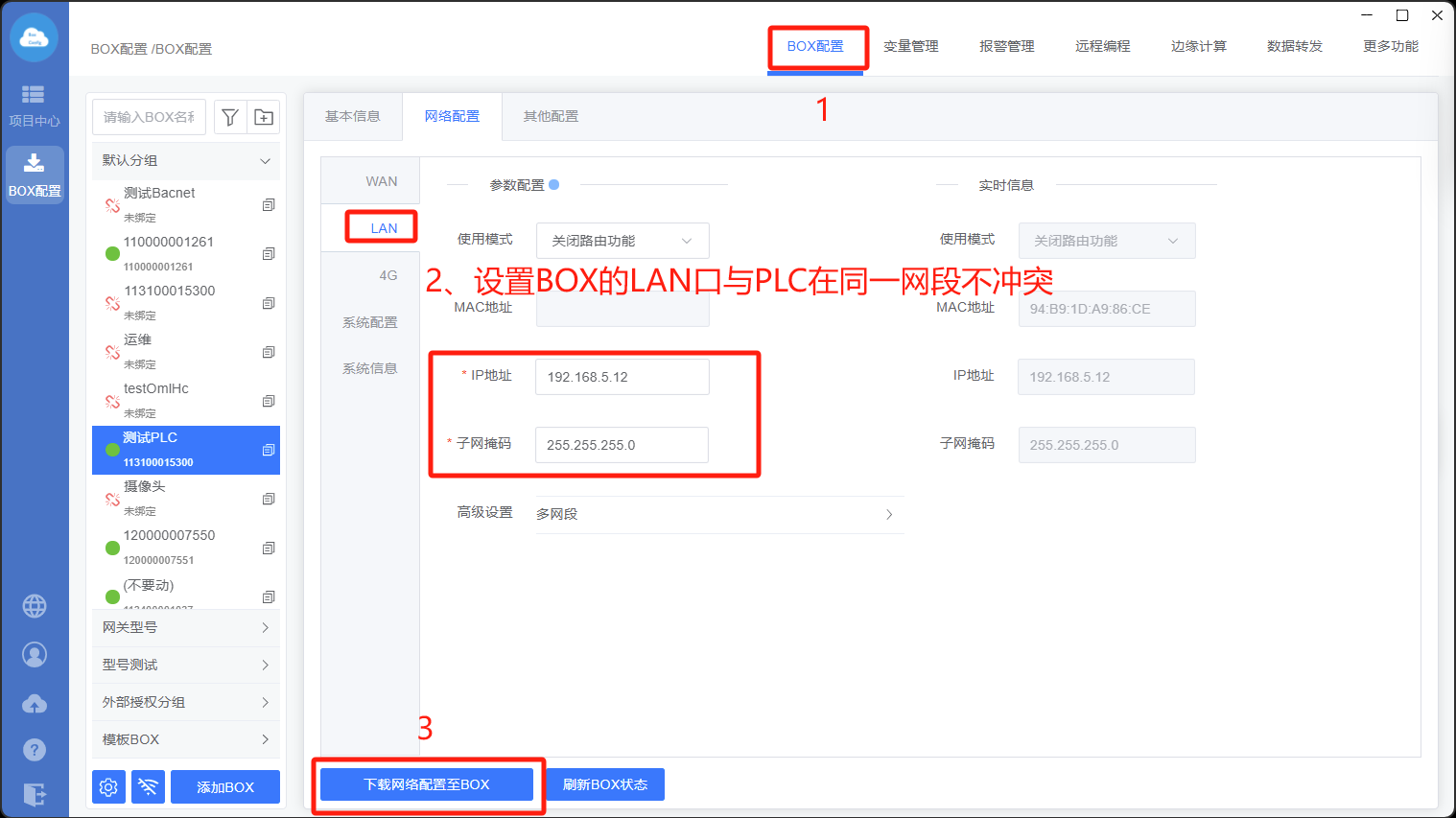

1. Box配置（注意：修改box参数，与PLC保持在同一网段）

2. 添加变量

3. PLC设置

1.8.6 网口-H3U（modbus）

通讯线缆：普通网线

1. Box配置（注意：修改box参数，与PLC保持在同一网段）

2. 添加变量

3. PLC设置

1.8.7 网口-H5U（modbus）

通讯线缆：普通网线

1. Box配置（注意：修改box参数，与PLC保持在同一网段）

2. 添加变量

3. PLC设置

1.8.8 中型（modbus）

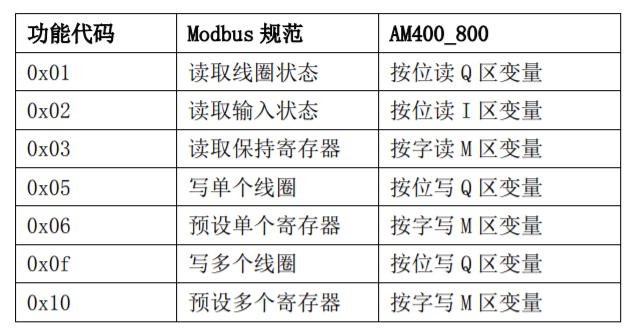

采用ModbusTcp协议，地址对应关系

1. Box设置（注意：修改box IP，与PLC保持在同一网段）

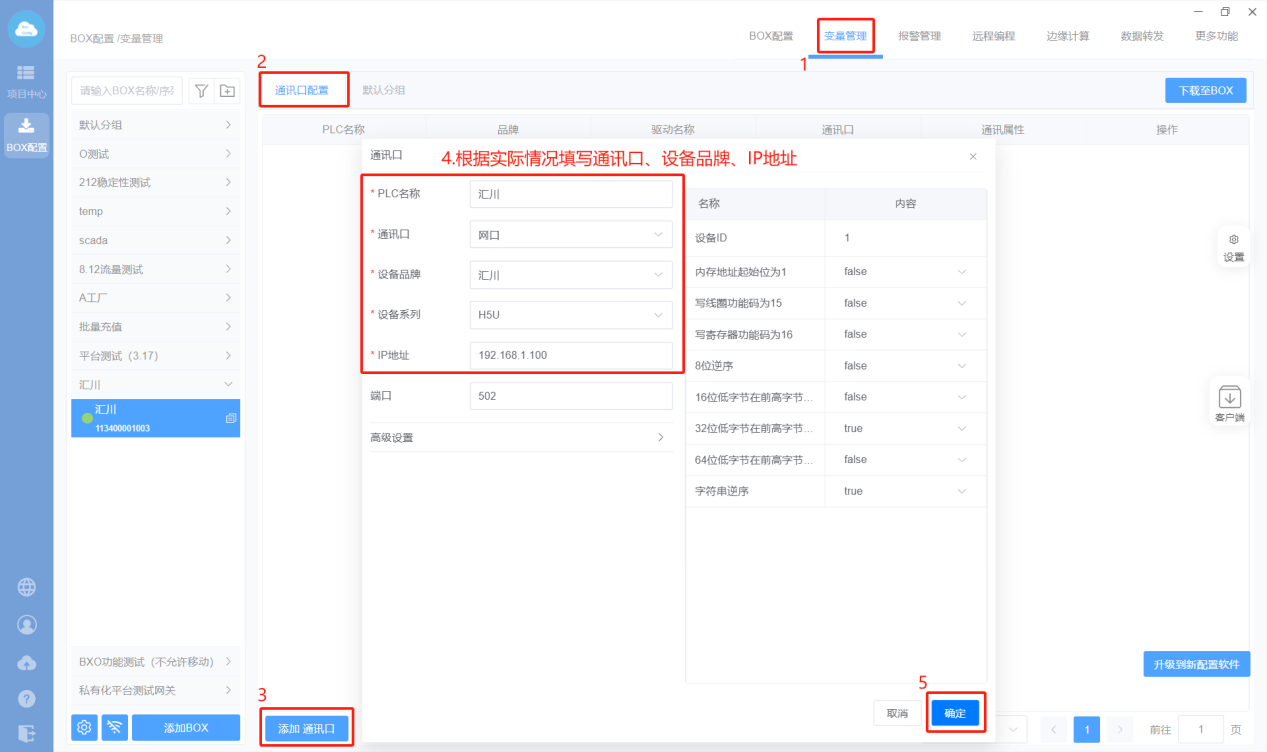

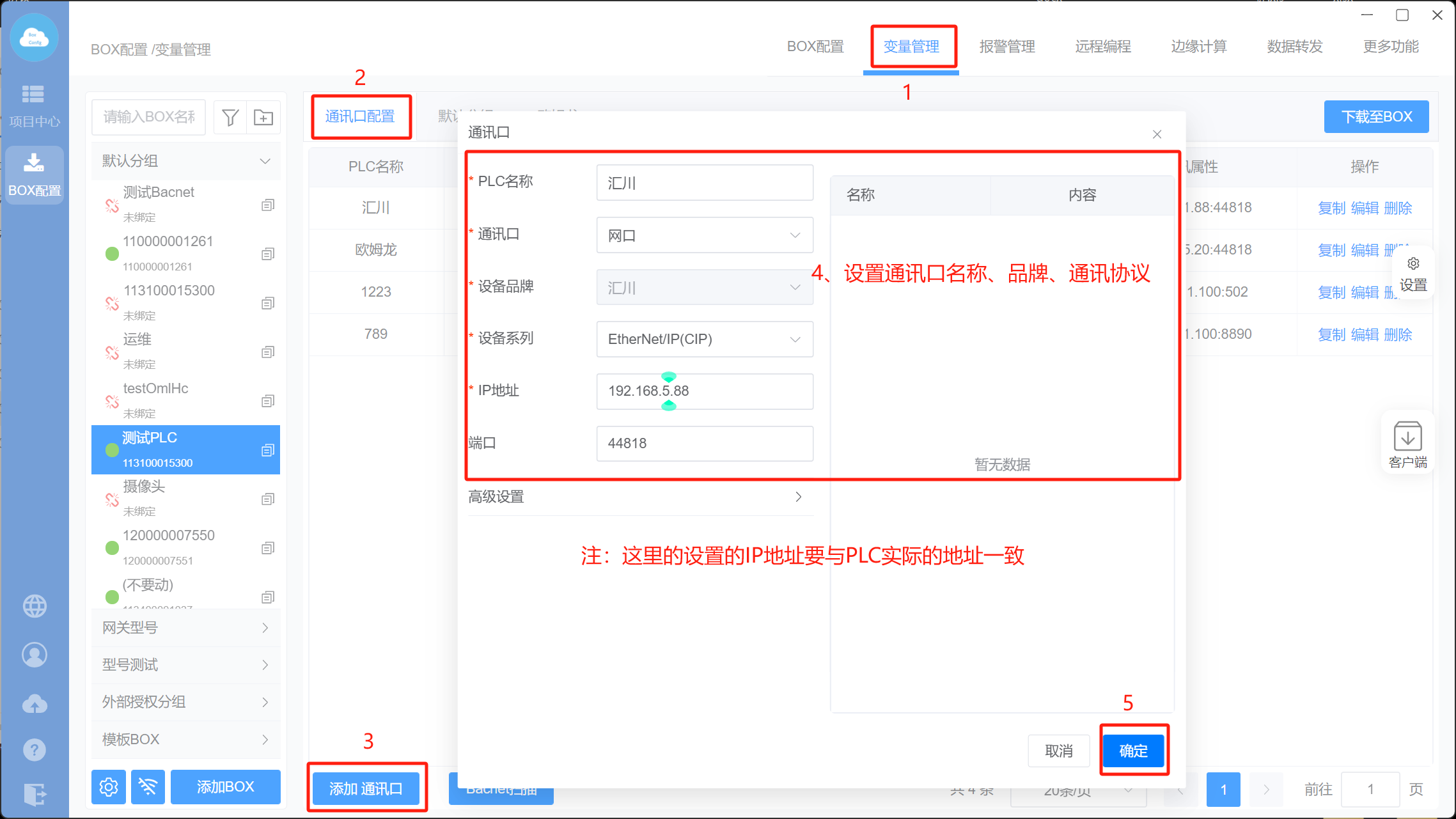

2. 添加通讯口

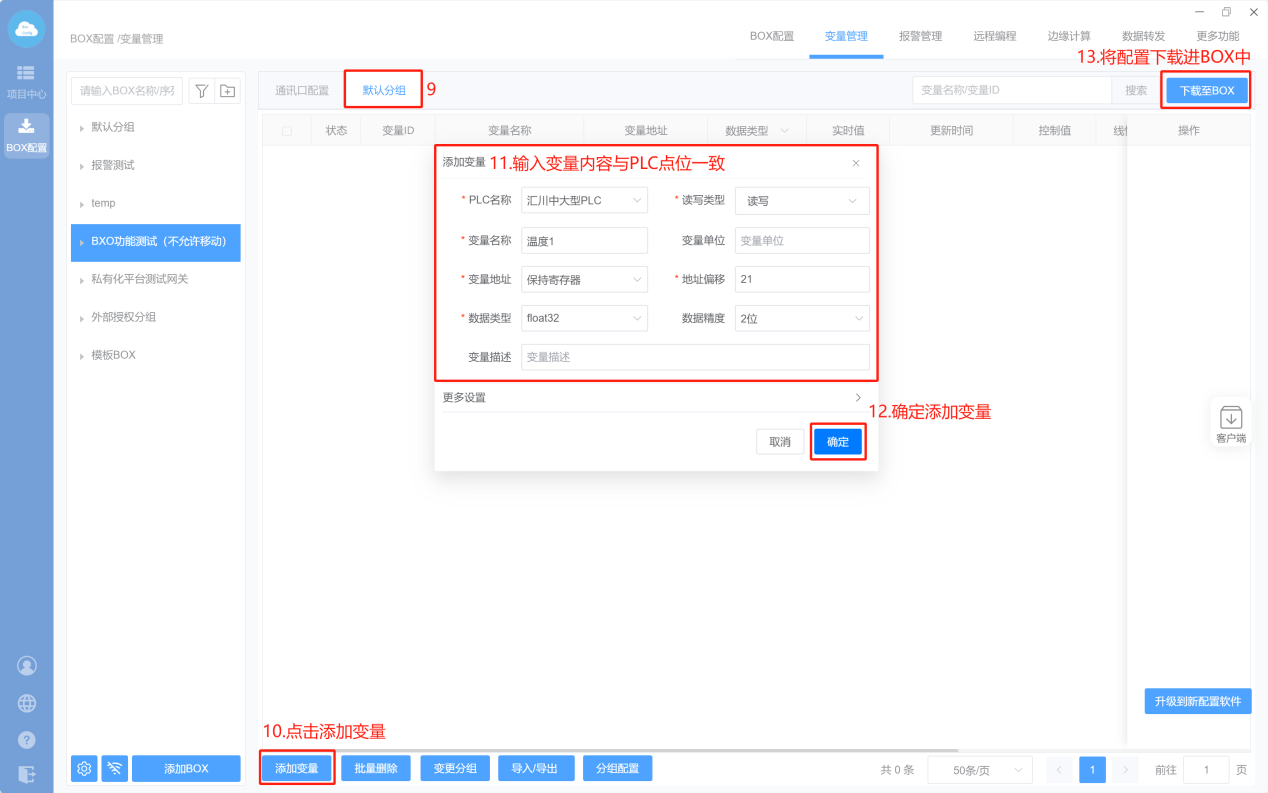

3. 添加变量

4. PLC设置

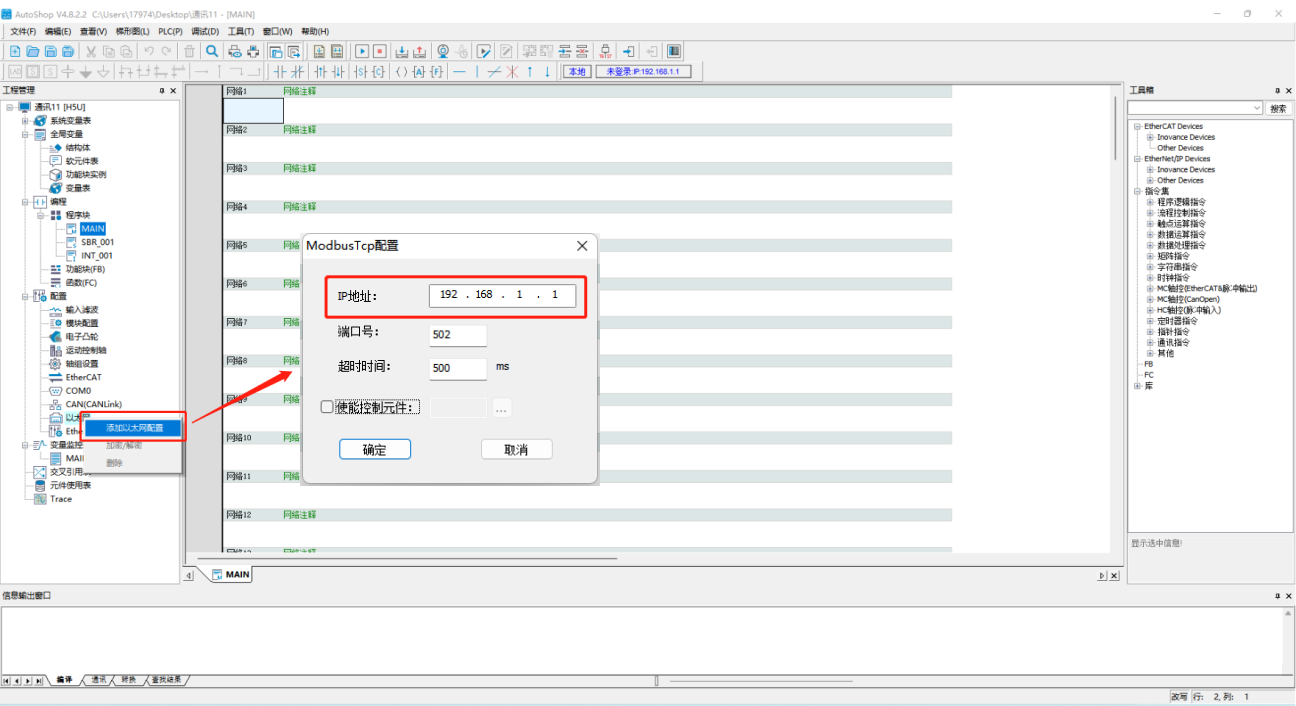

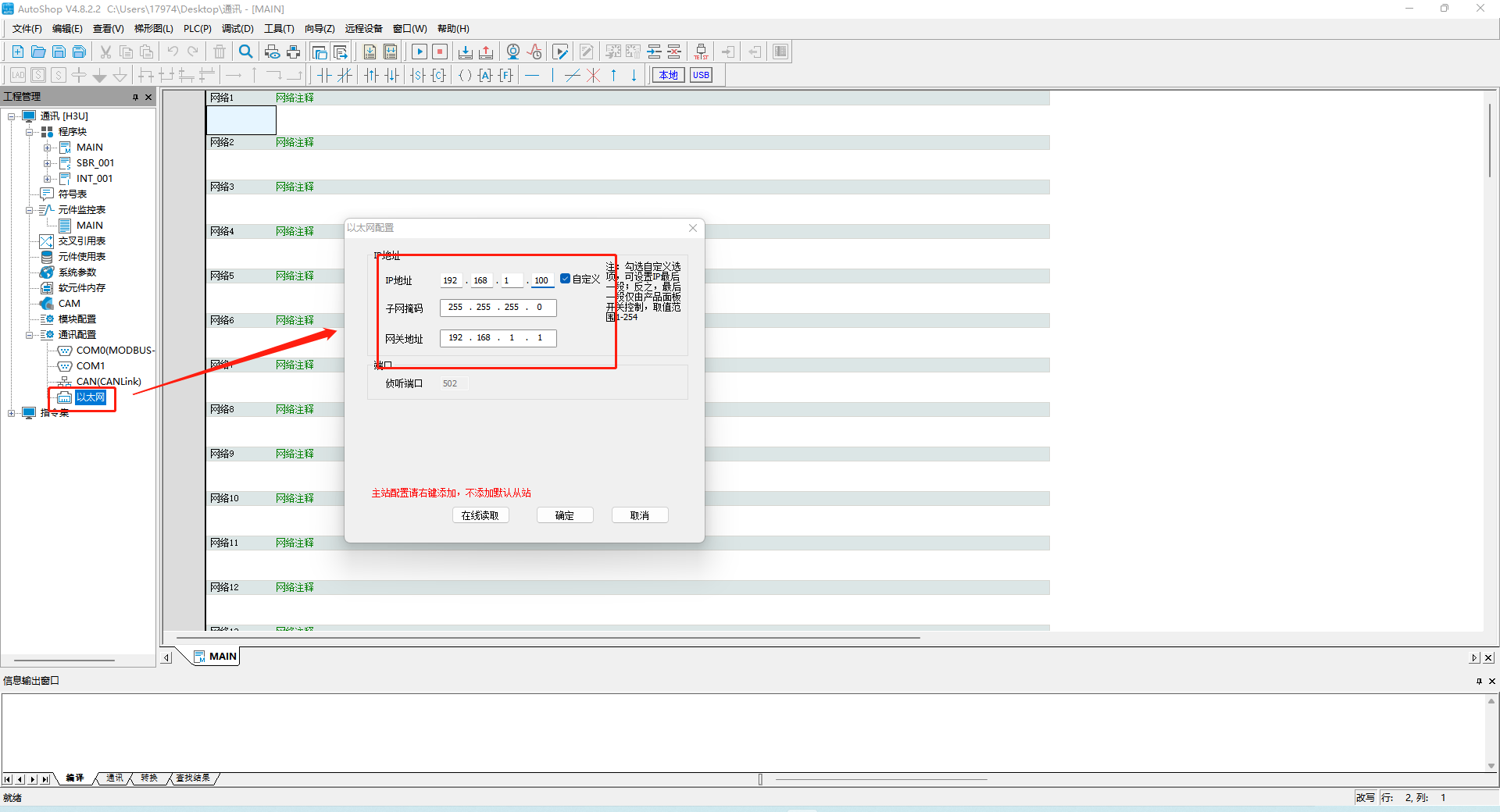

修改PLC的IP和BOX一个网段

查看ModbusTcp的端口

1.8.9 中型（EtherNetIP(CIP))

通讯线缆：普通网线

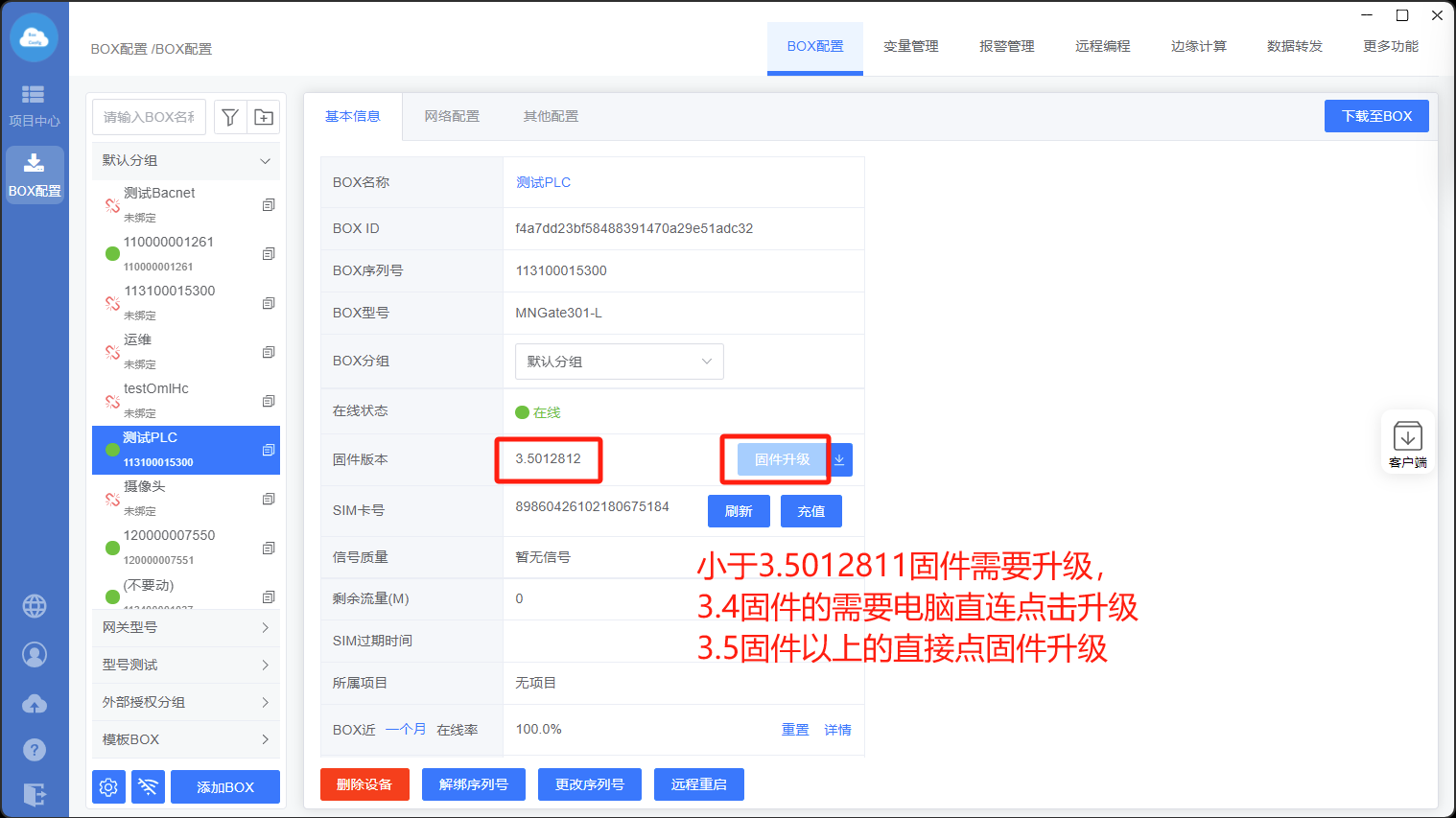

网关需要升级到3.5012811版本以上进行下边操作，已升级可跳过此步骤。

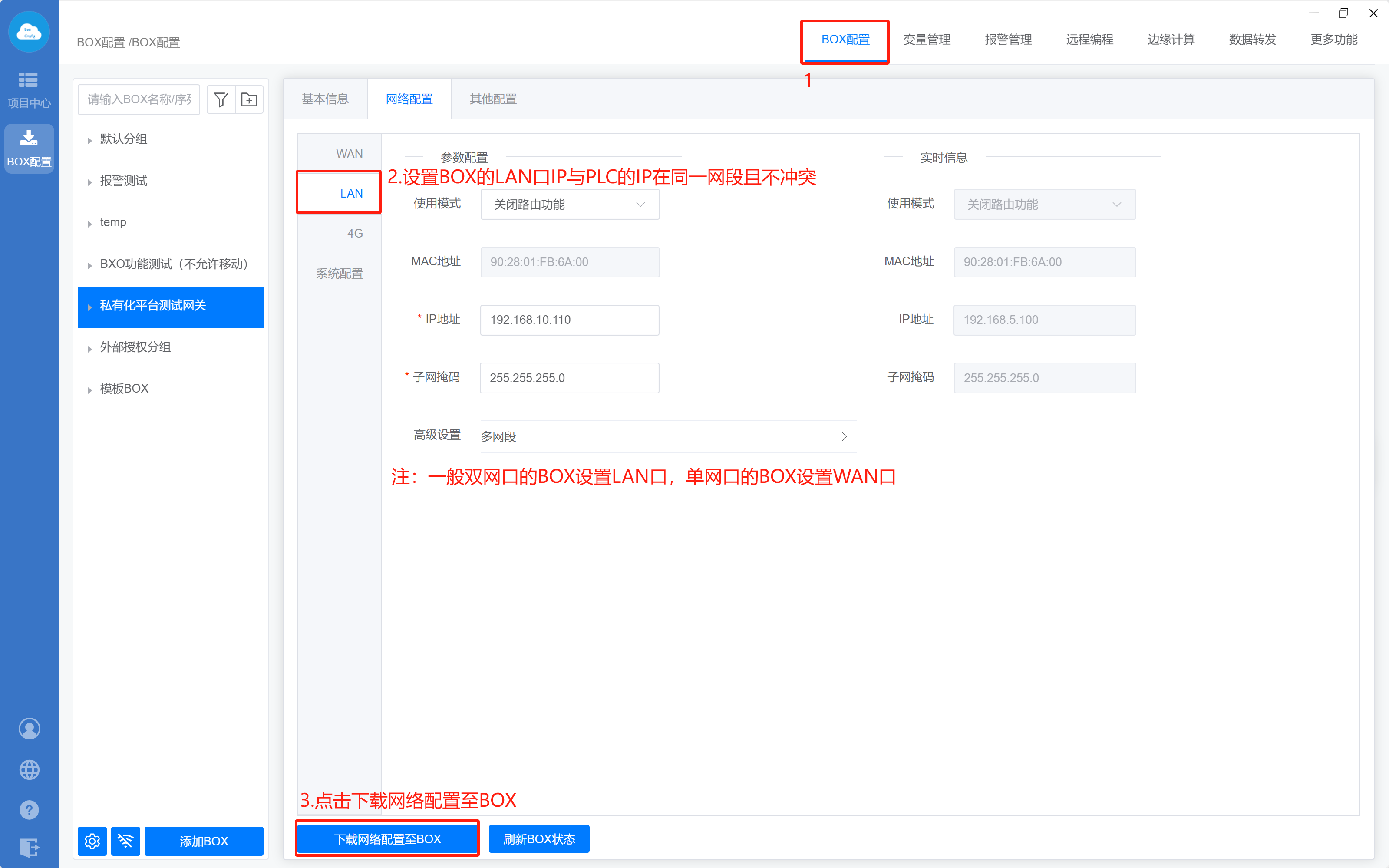

1. BOX配置（注意：修改box参数，与PLC保持在同一网段）

2. 添加通讯口

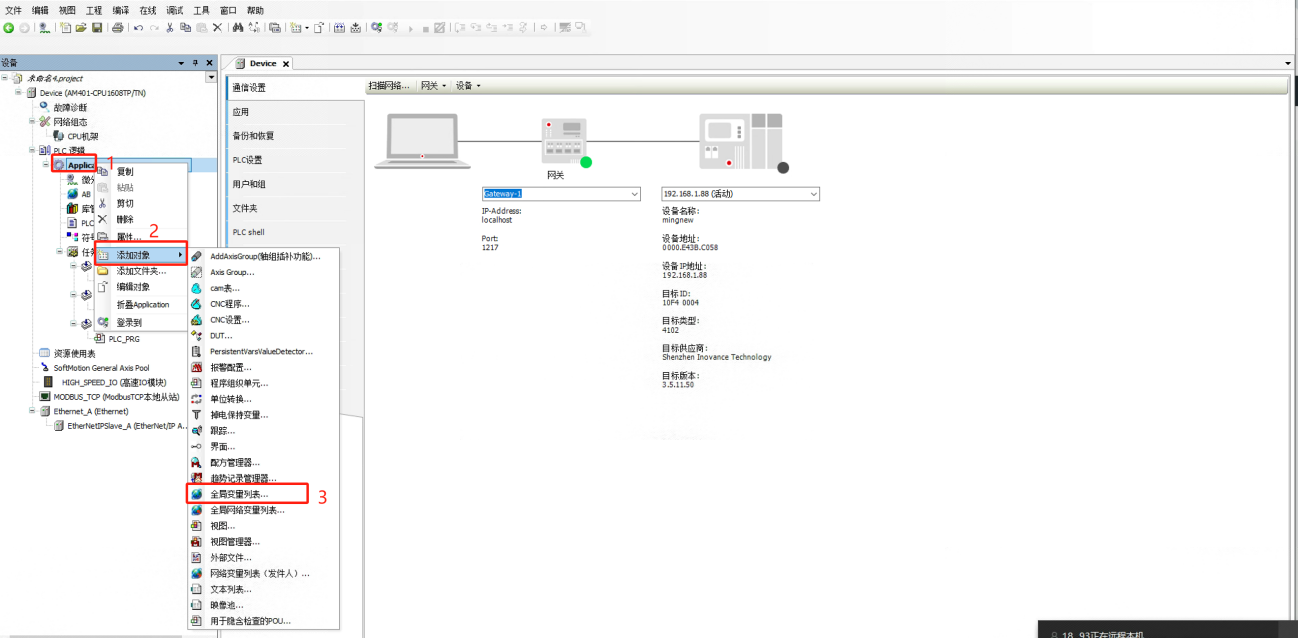

3. 添加变量

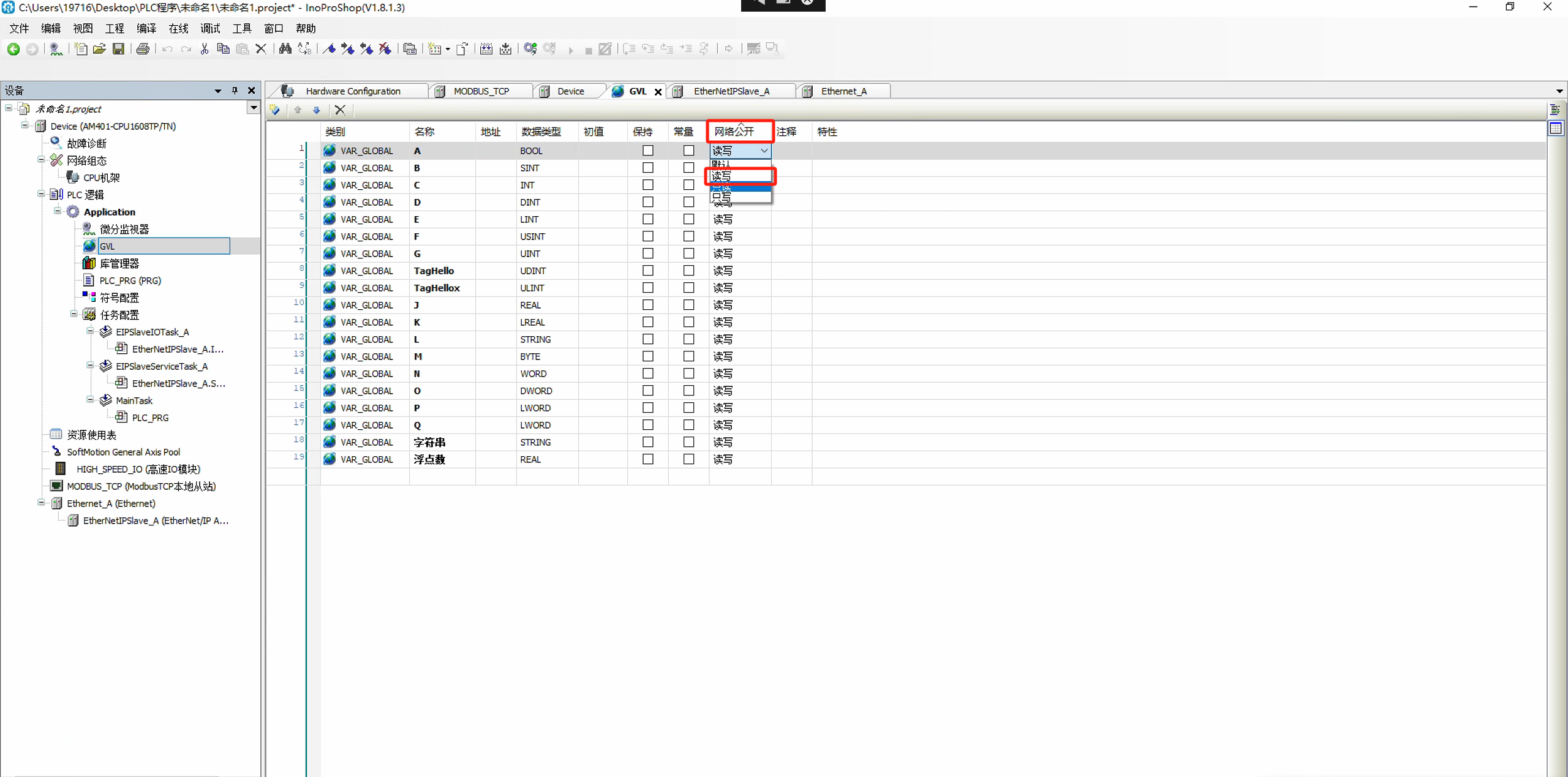

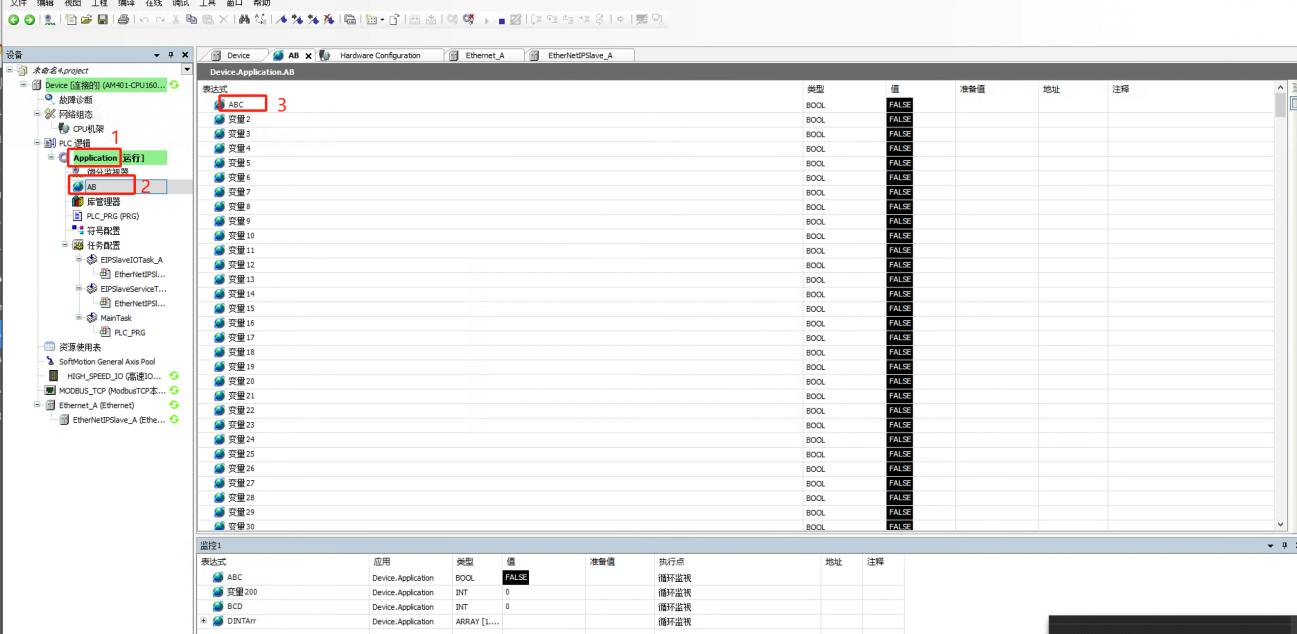

   添加PLC里边变量的标签名字。

注意

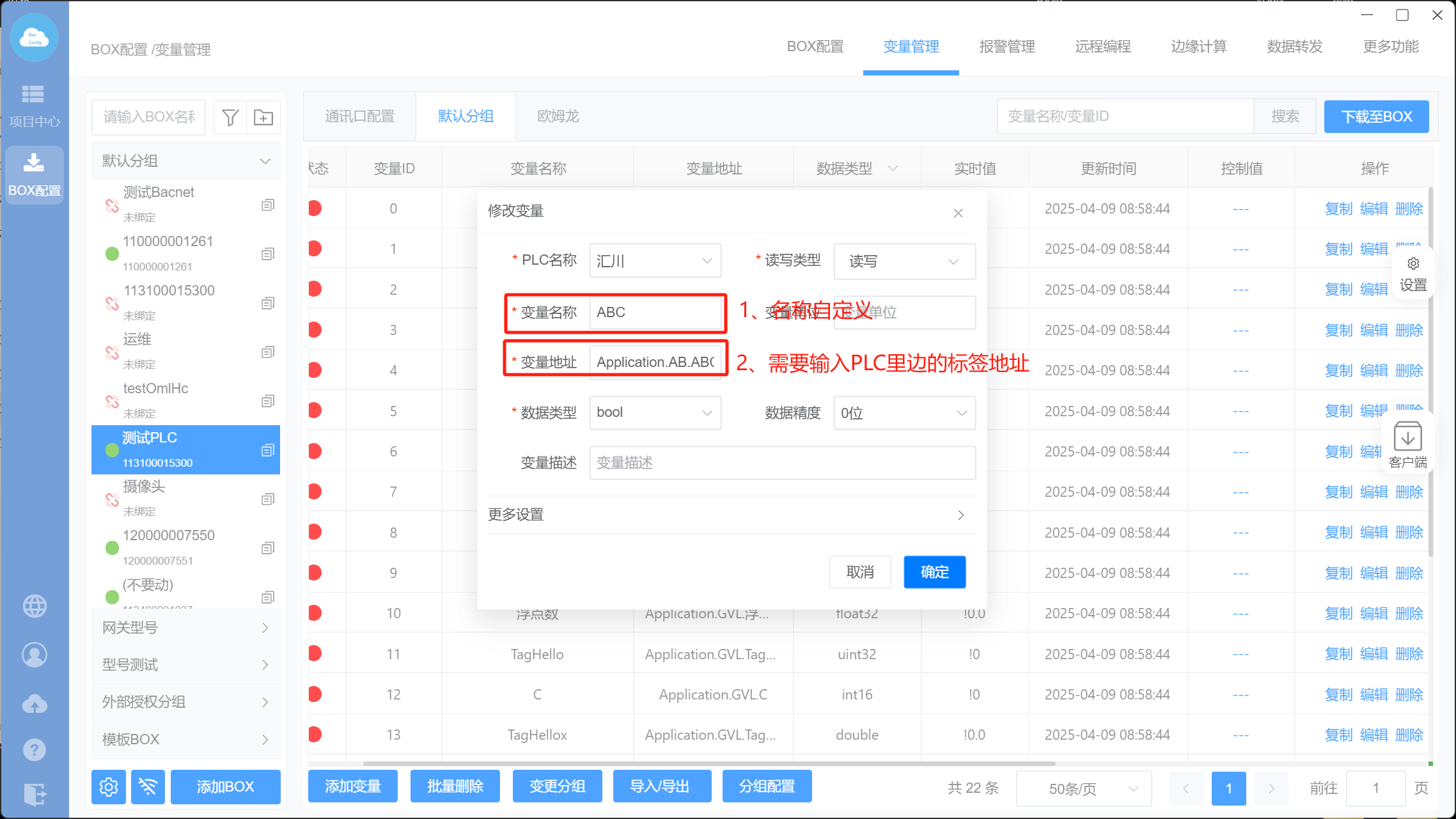

把下图123步骤直接输入到平台变量名称里使用。

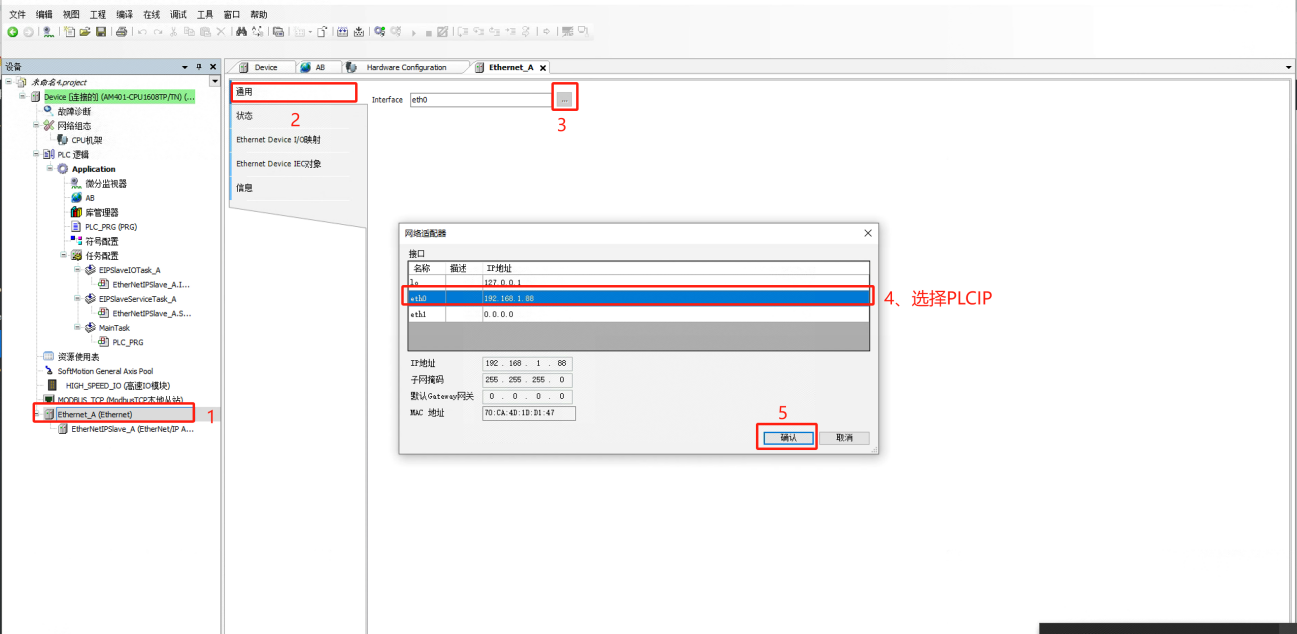

4. PLC端设置

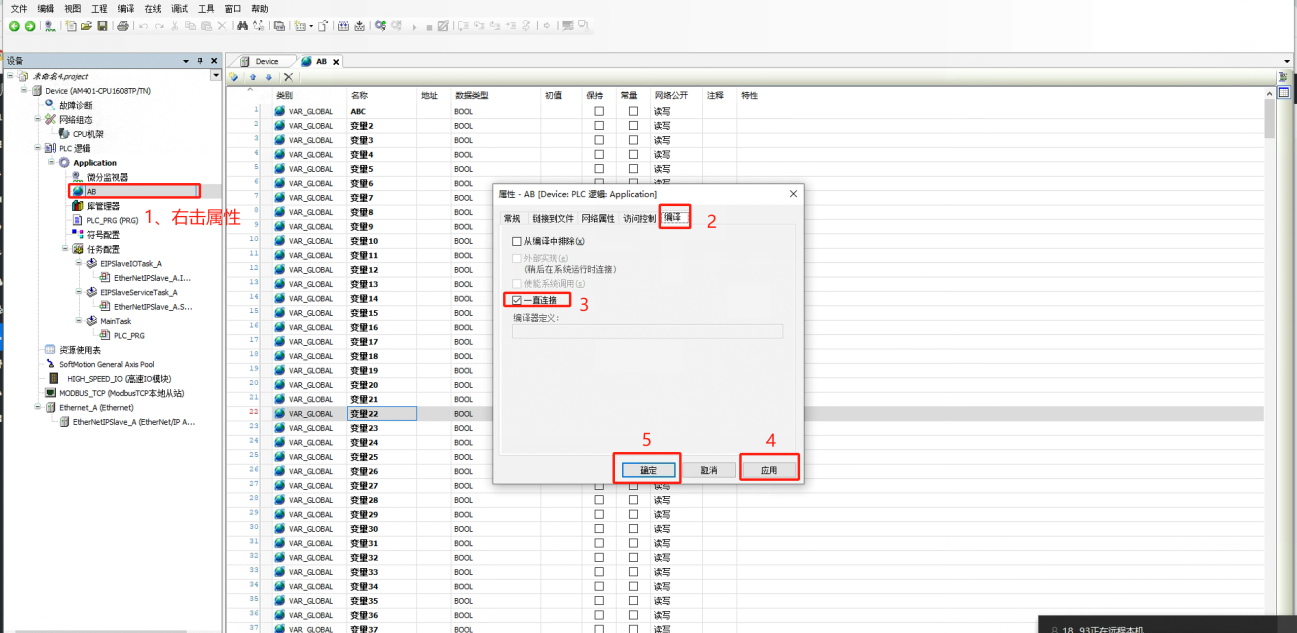

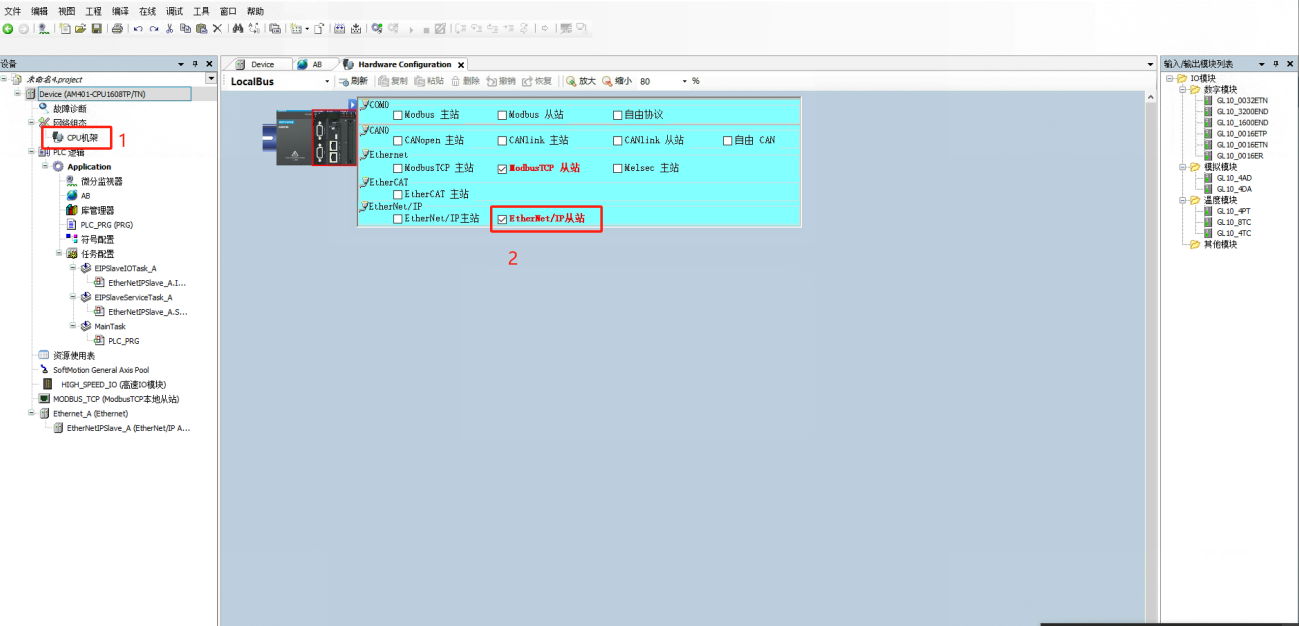

（1）设置“EtherMet/ip从站”

（

（3）变量添加完设置“编译”一直连接。

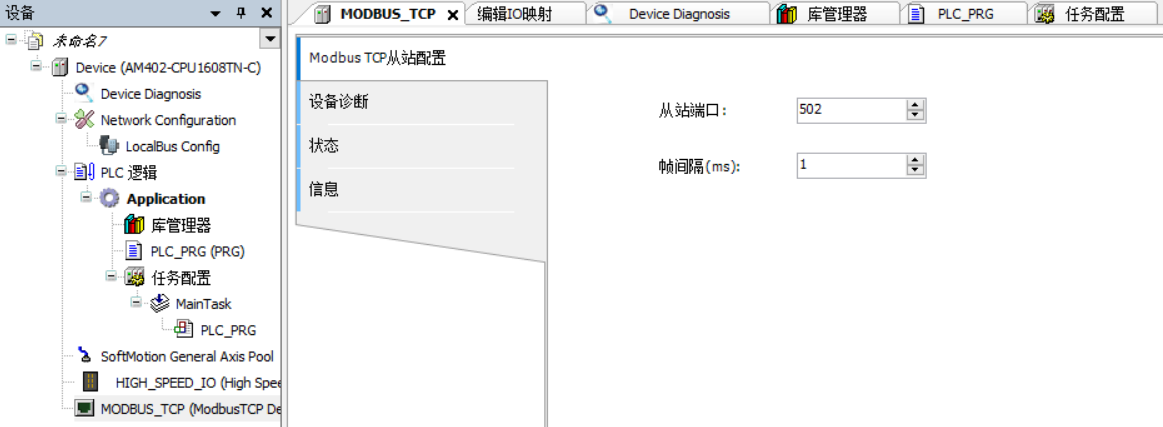

（4）设置端口
