数据转发

注意

（1）BOX固件版本3.5以上；如果低于此版本，请按下面步骤进行系统升级

（2）BOX型号为201或者301，且201的序列号大于112100006170；

Modbus

添加MQTT转发协议—＞设置转发基础属性—＞添加转发变量—＞下载至BOX

1. 添加转发协议

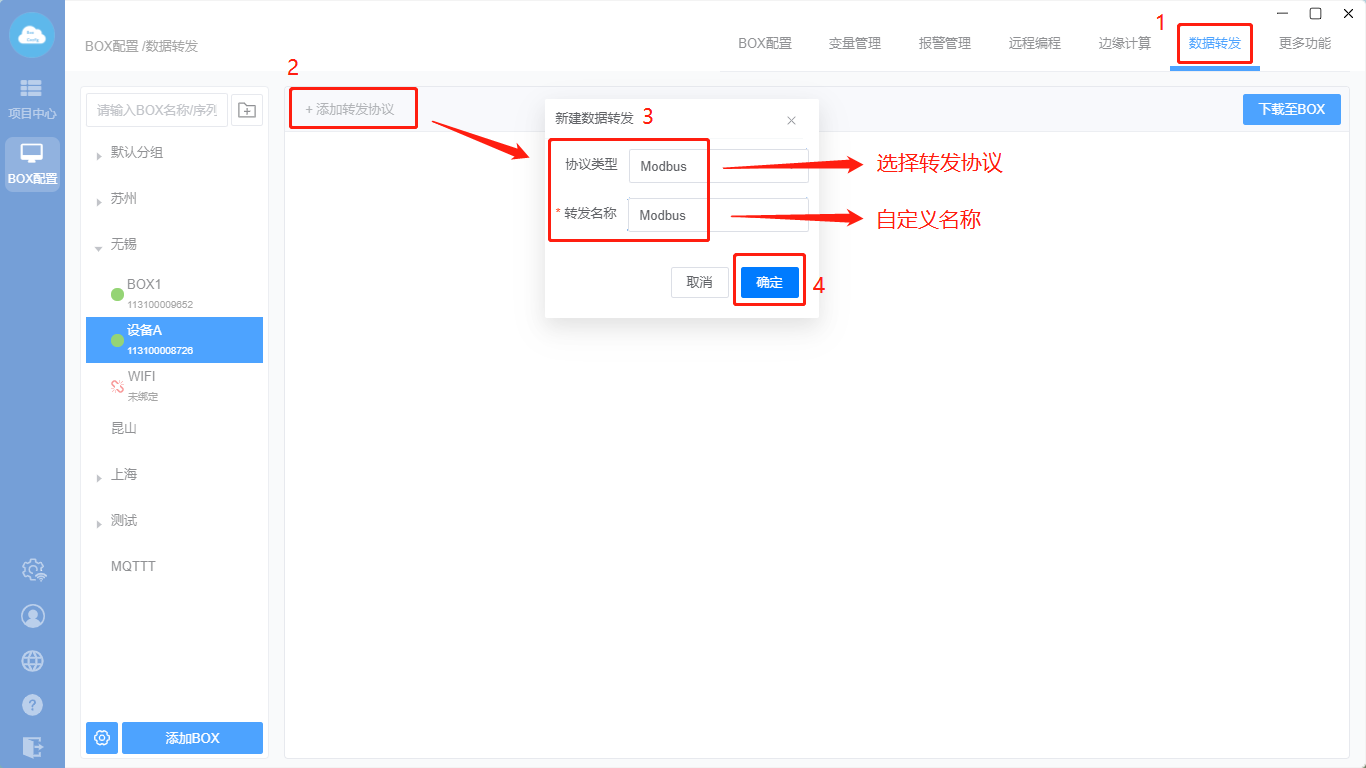

进入【BOX配置】选择对应的BOX—＞点击【数据转发】，点击“添加转发协议”，在弹出窗口中协议类型选择“Modbus”，转发名称自定义，然后点击“确定”

2. 设置转发基础属性

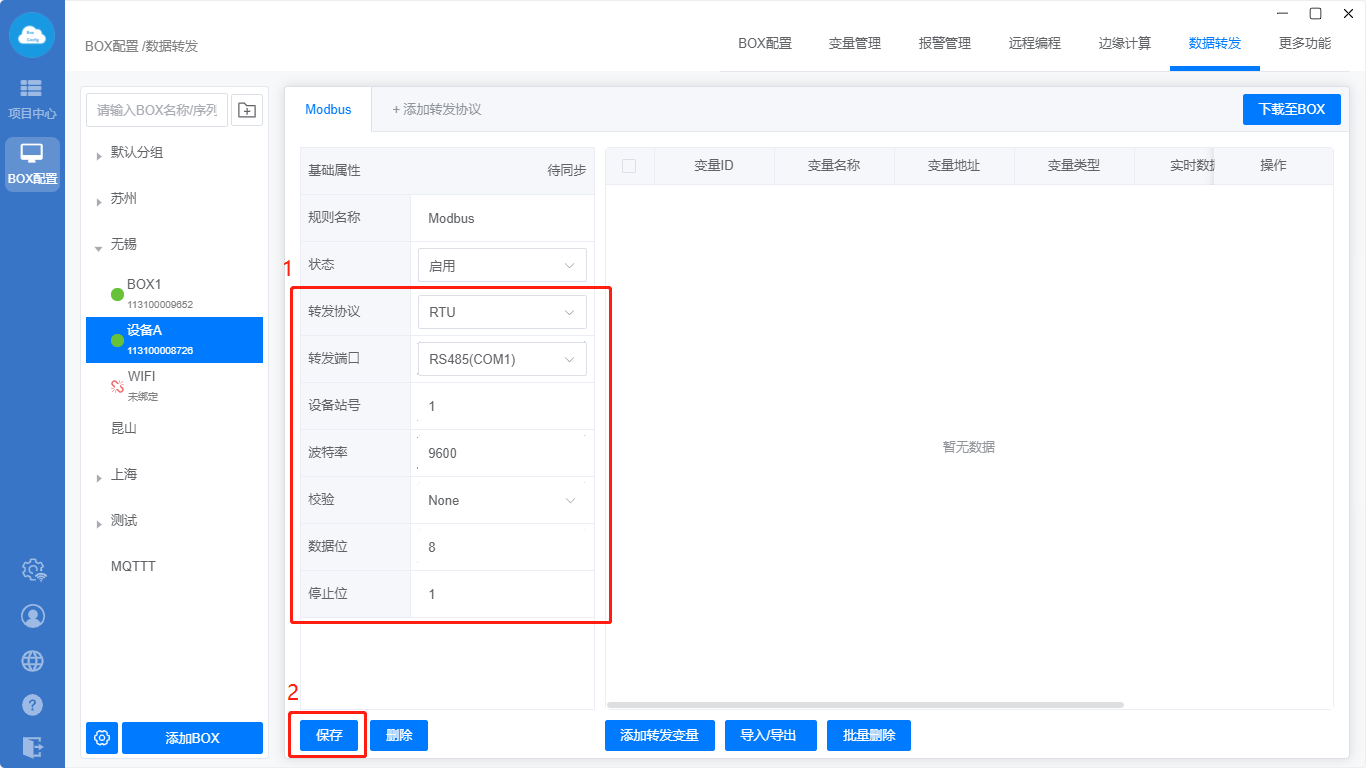

• Modbus RTU协议

设置转发协议，转发端口，设备站号，波特率，校验位，数据位，停止位等信息后点击保存

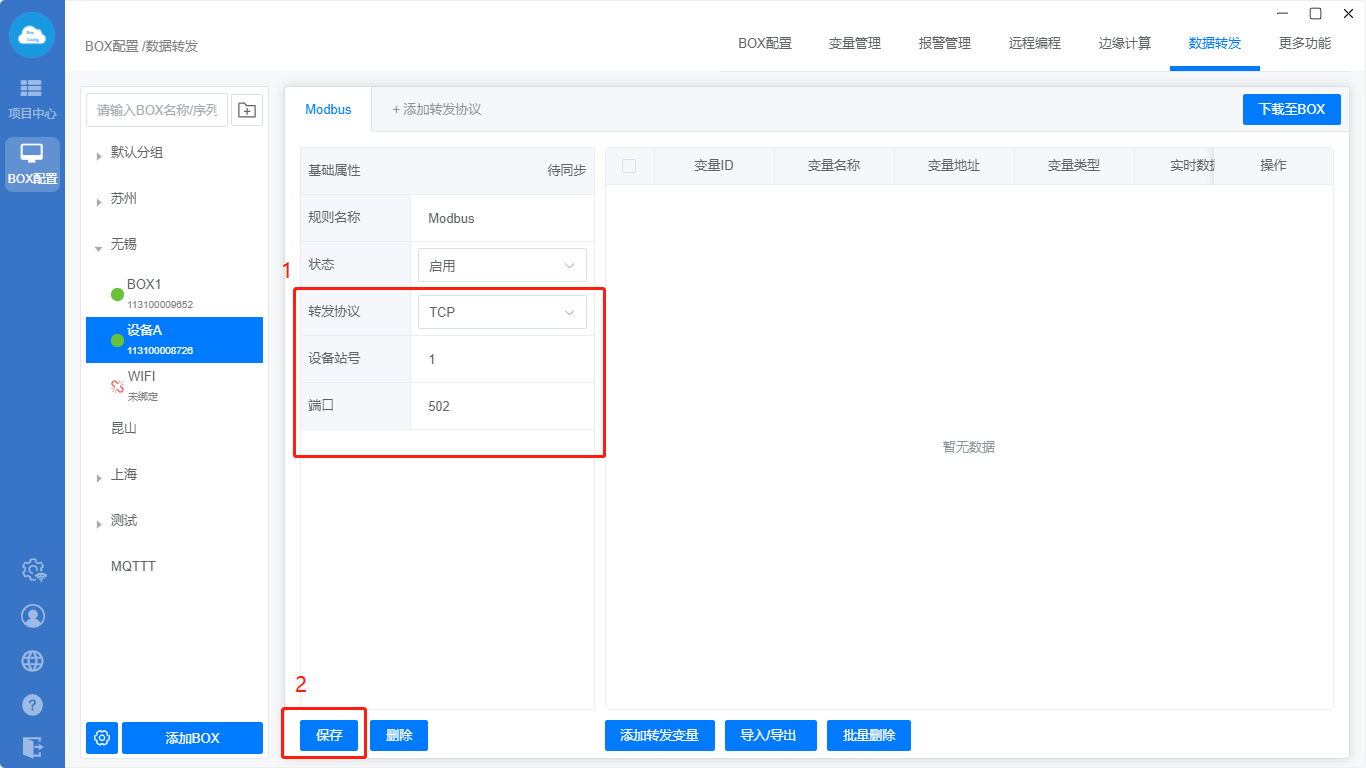

• Modbus TCP协议

设置转发协议，设备站号，端口等信息后点击保存

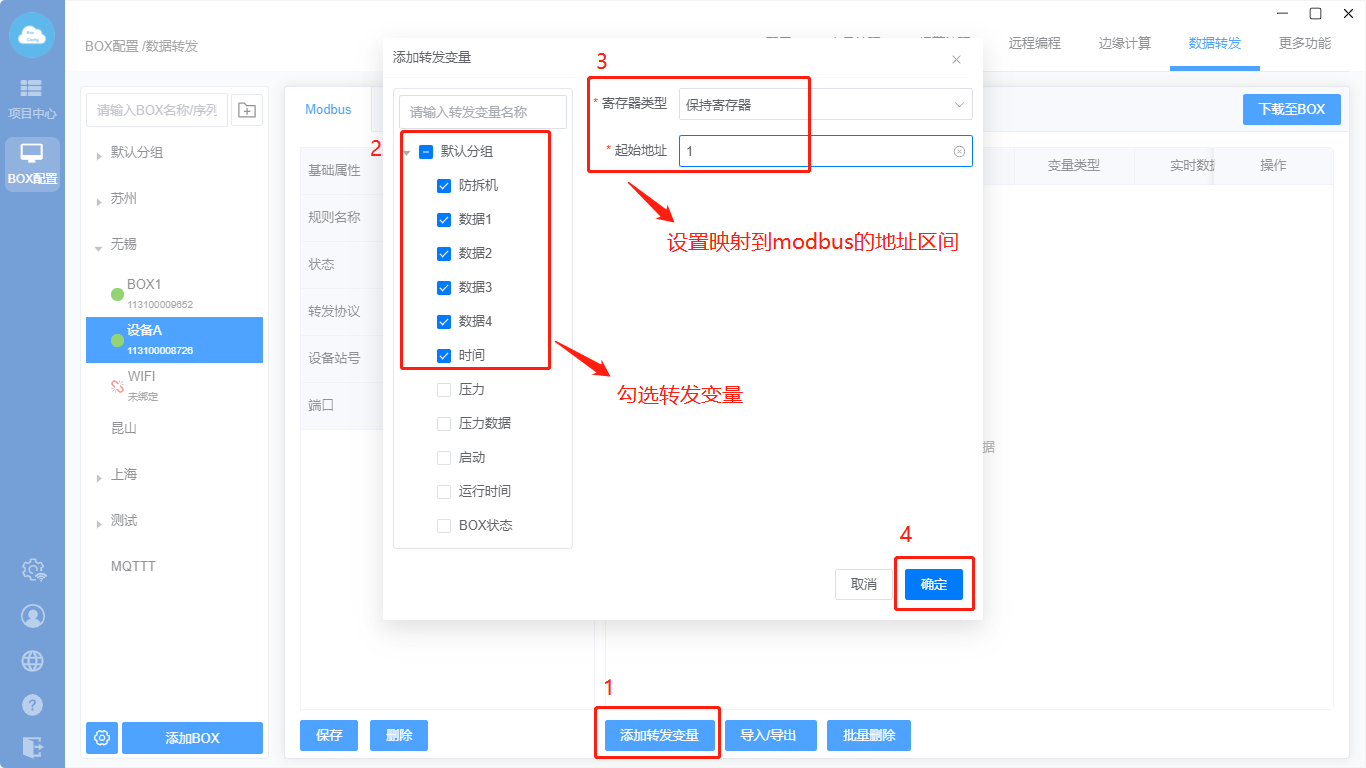

3. 添加转发变量

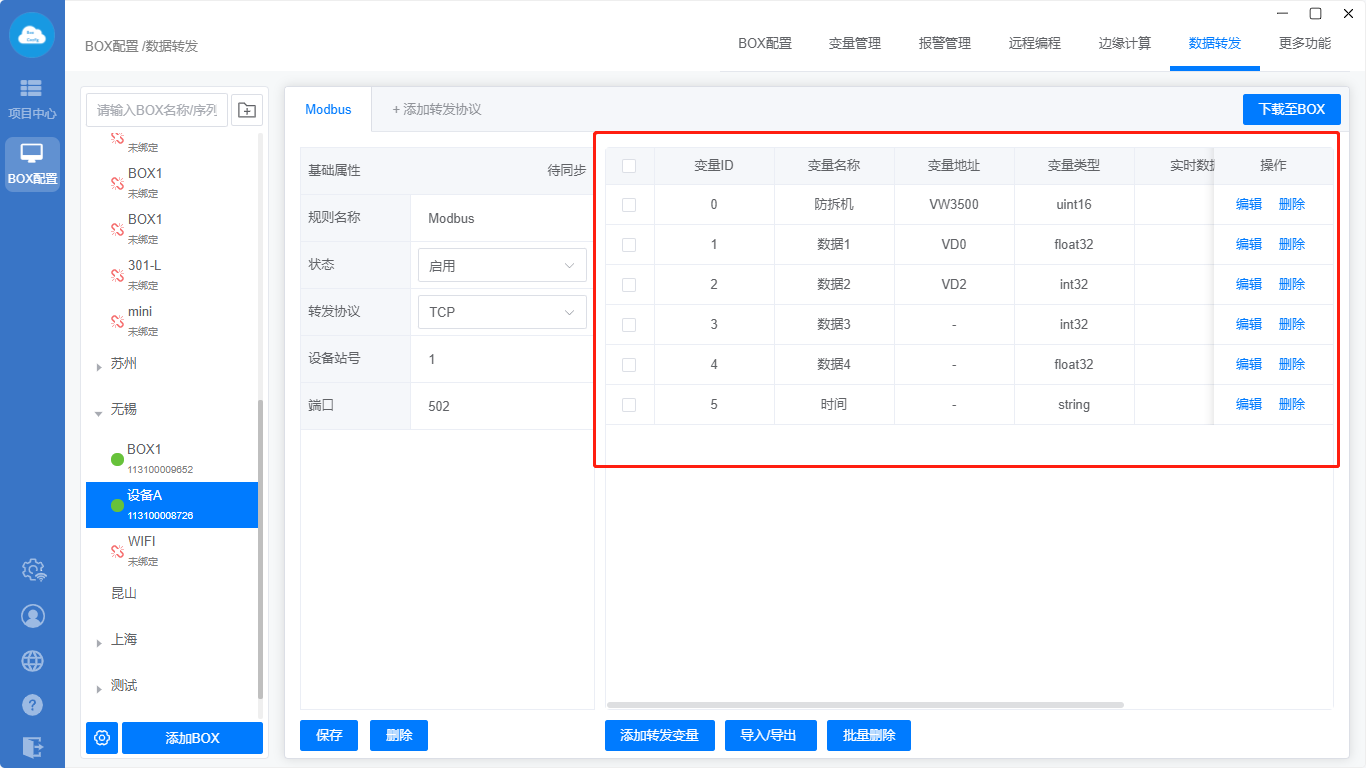

添加后如下图所示：

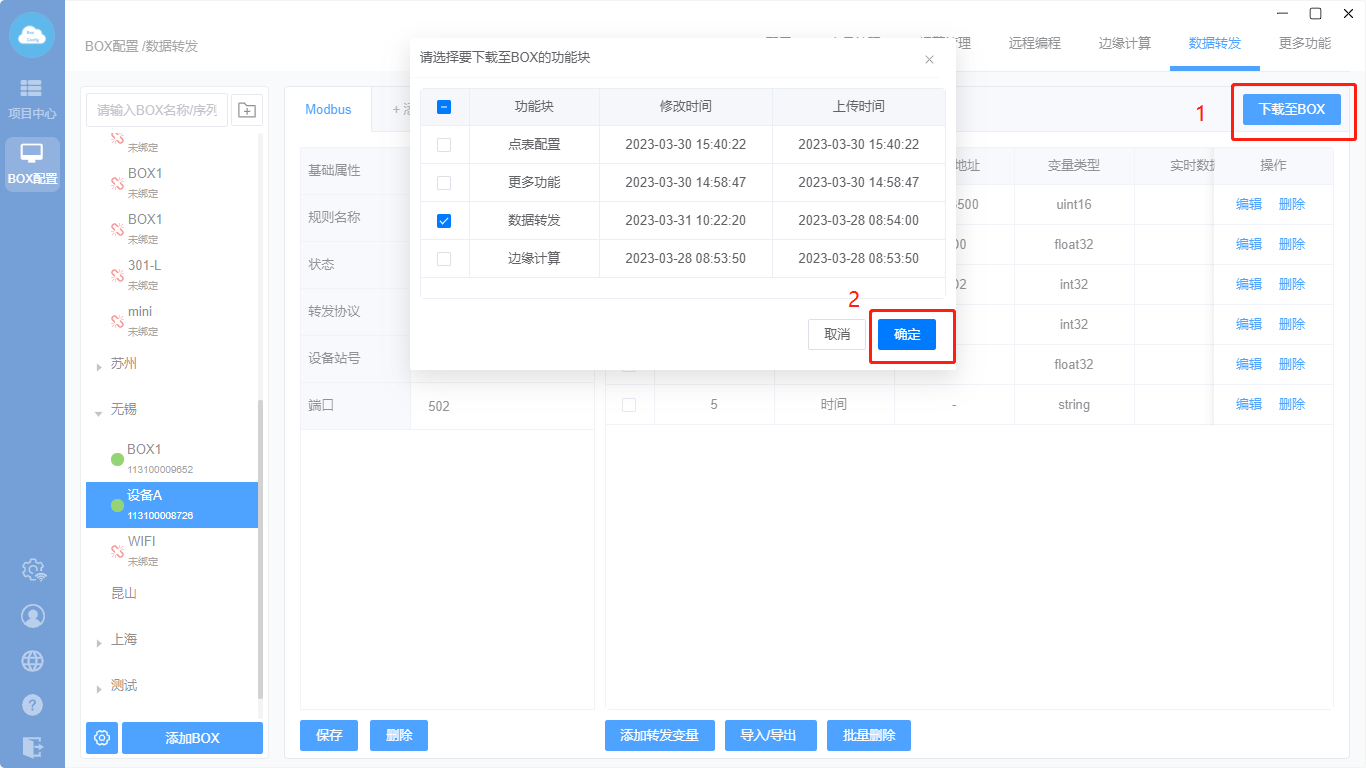

4. 下载至BOX

MQTT

添加MQTT转发协议—＞设置转发基础属性—＞添加转发变量—＞下载至BOX

（1） 添加转发协议

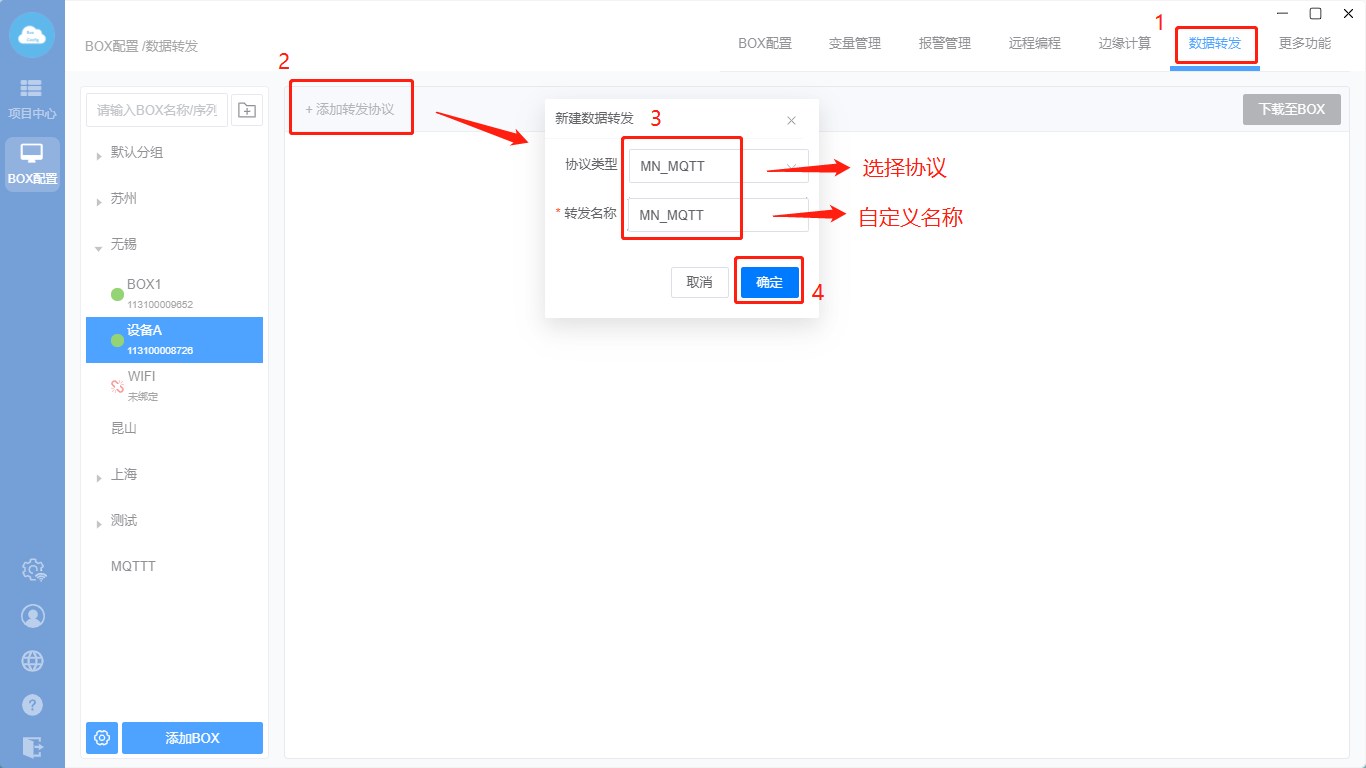

进入【BOX配置】选择对应的BOX—＞点击【数据转发】，点击“添加转发协议”，在弹出窗口中协议类型选择“MN_MQTT”，转发名称自定义，然后点击“确定”

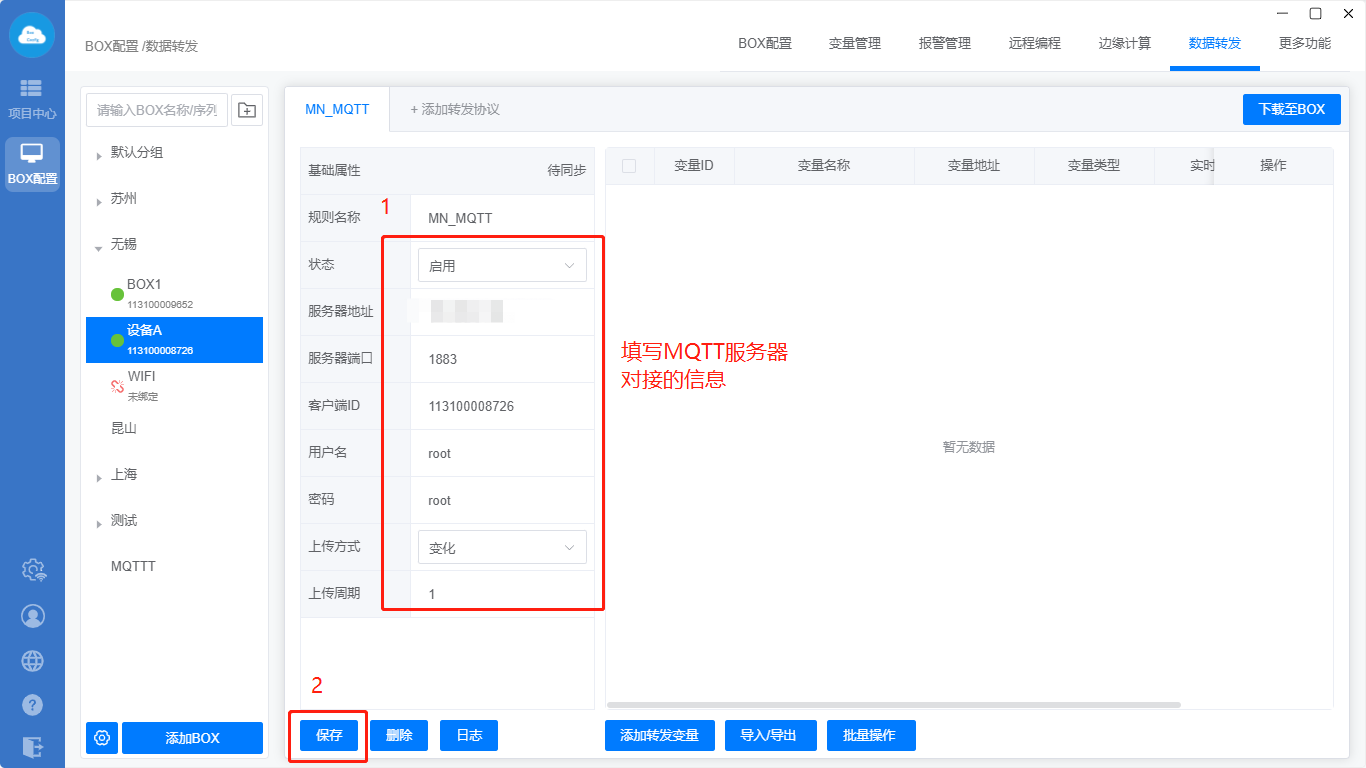

（2） 设置转发基础属性

设置服务器地址，端口号，用户名和密码等信息后点击保存

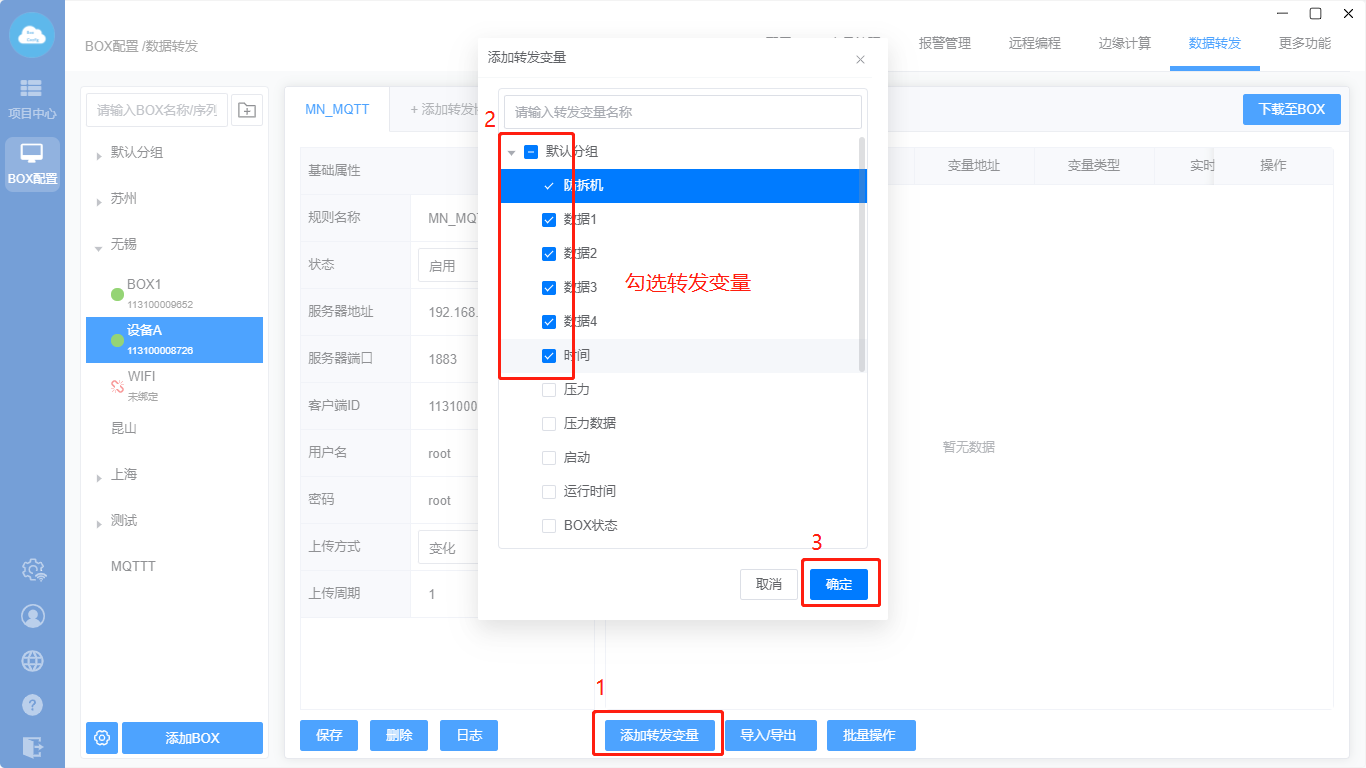

（3） 添加转发变量

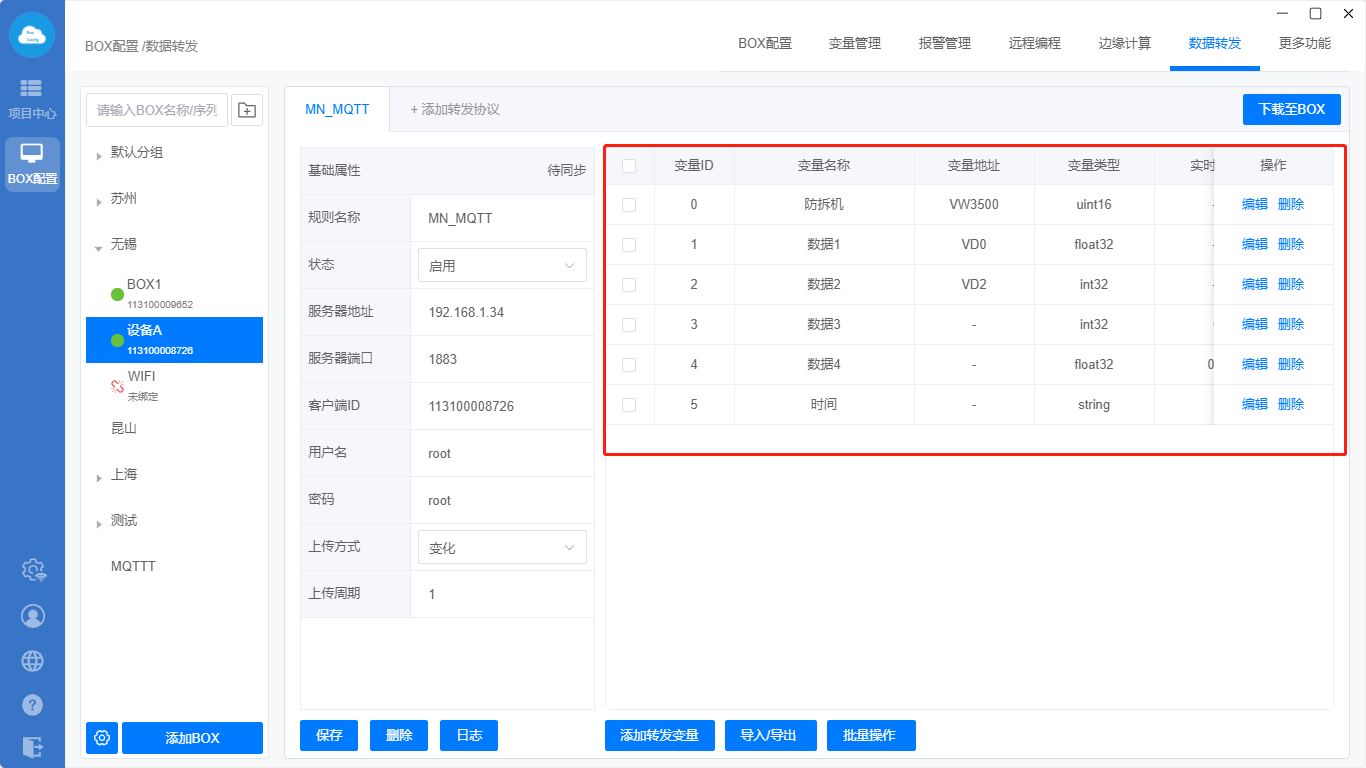

添加后如下图所示：

（4）发布订阅配置

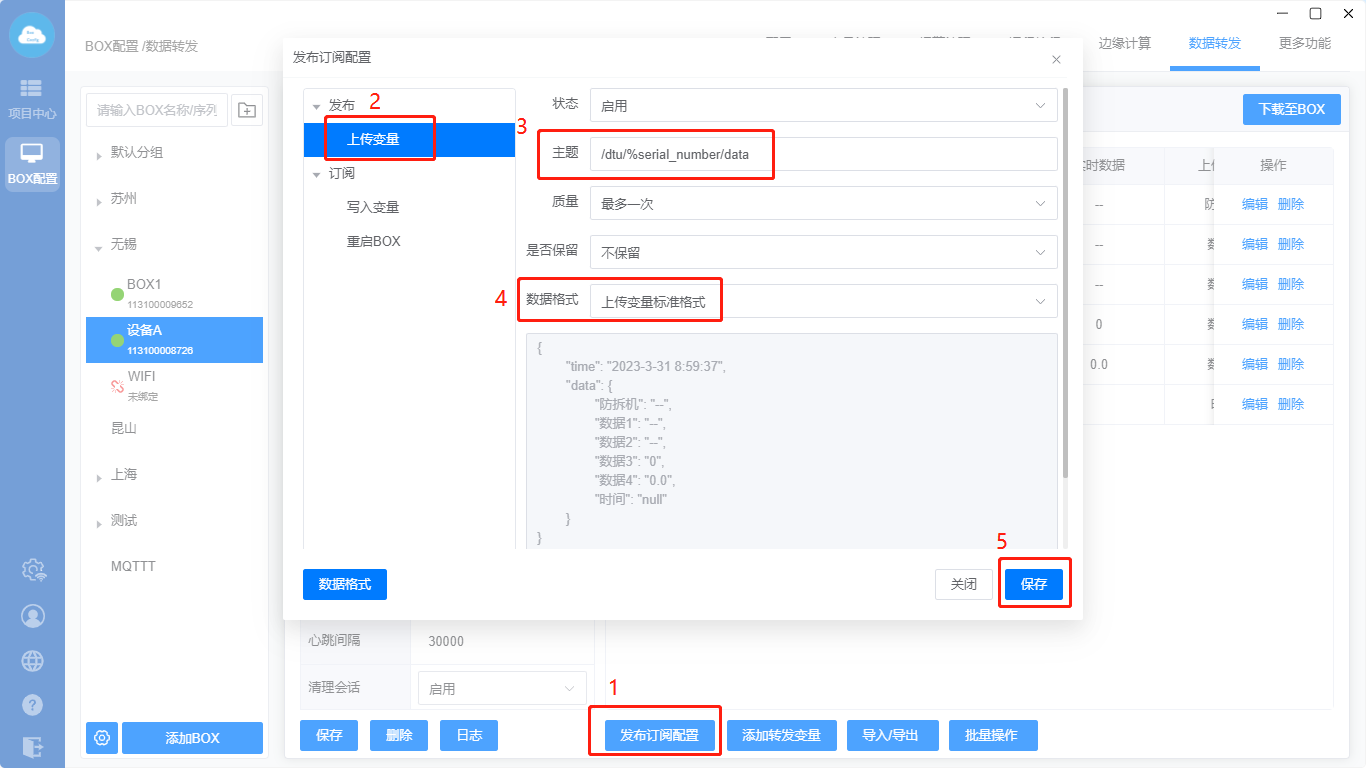

上传变量

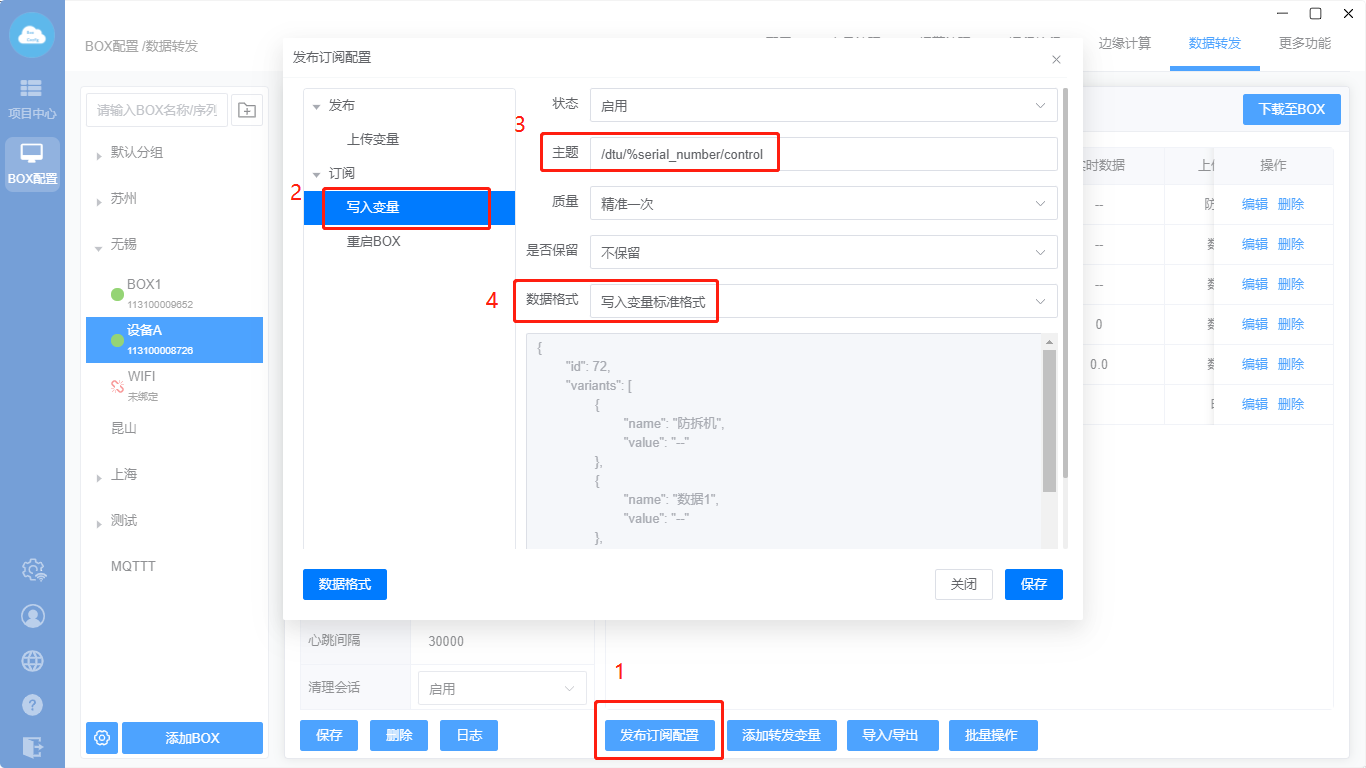

写入变量

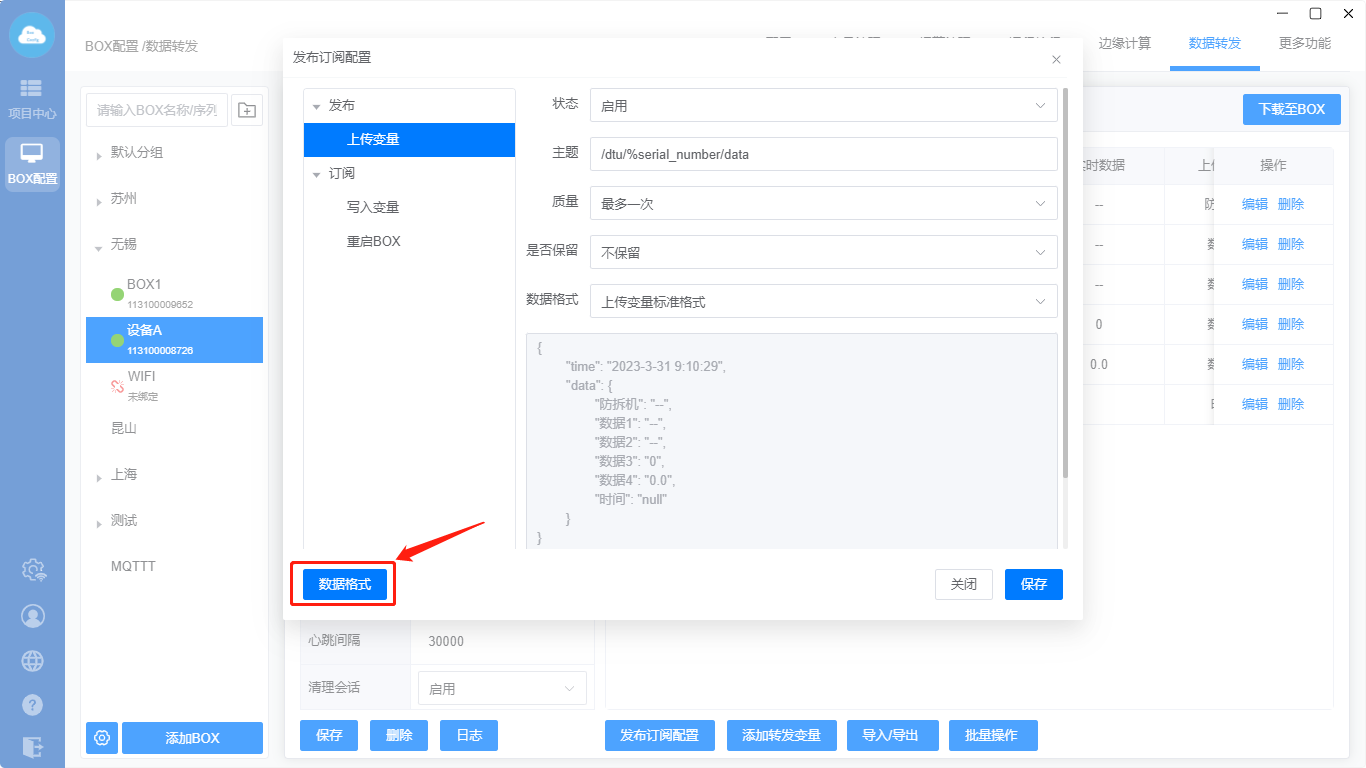

数据格式

可按照自己的MQTT报文格式自定义数据格式

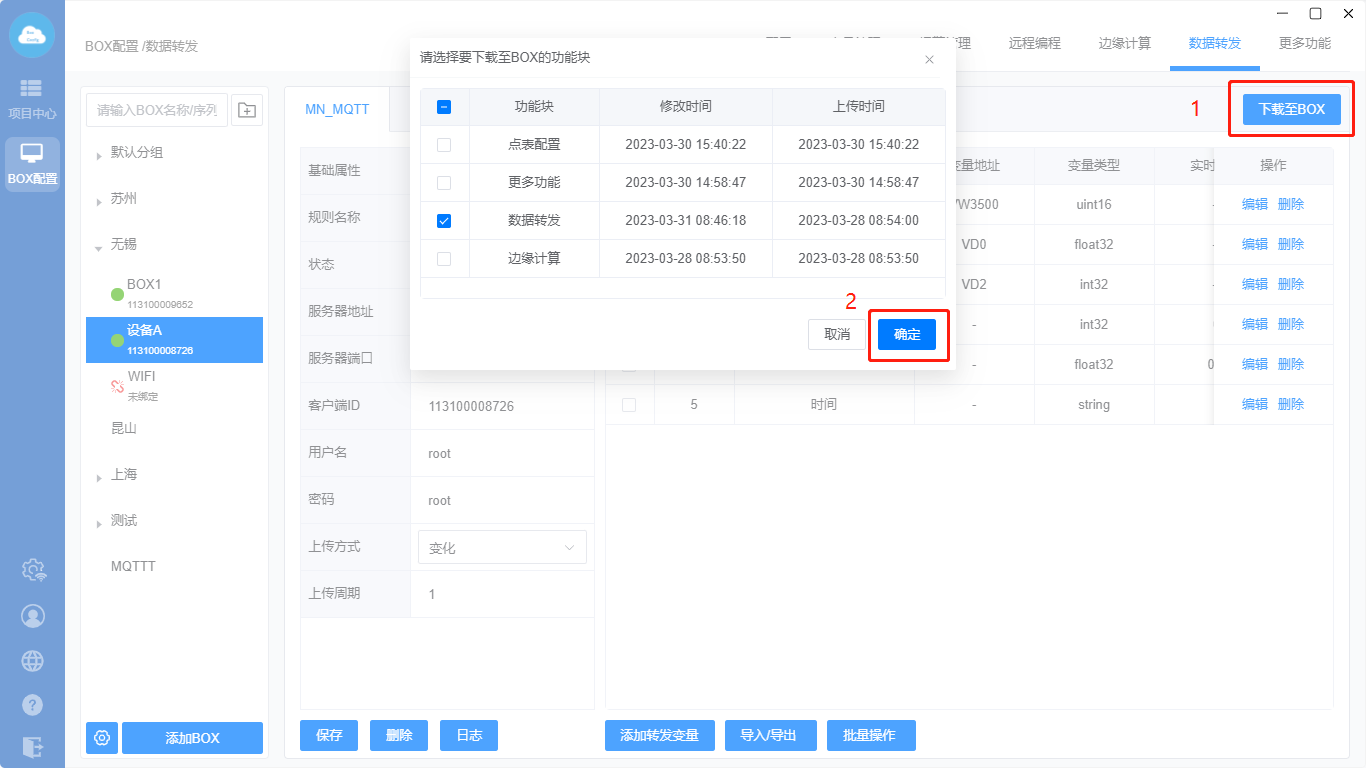

（5） 下载至BOX

MQTT

添加MQTT转发协议—＞设置转发基础属性—＞添加转发变量—＞下载至BOX

（1）添加转发协议

进入【BOX配置】选择对应的BOX—＞点击【数据转发】，点击“添加转发协议”，在弹出窗口中协议类型选择“MQTT”，转发名称自定义，然后点击“确定”

（2）设置转发基础属性

设置服务器地址，端口号，用户名和密码等信息后点击保存

（3）添加转发变量

添加后如下图所示：

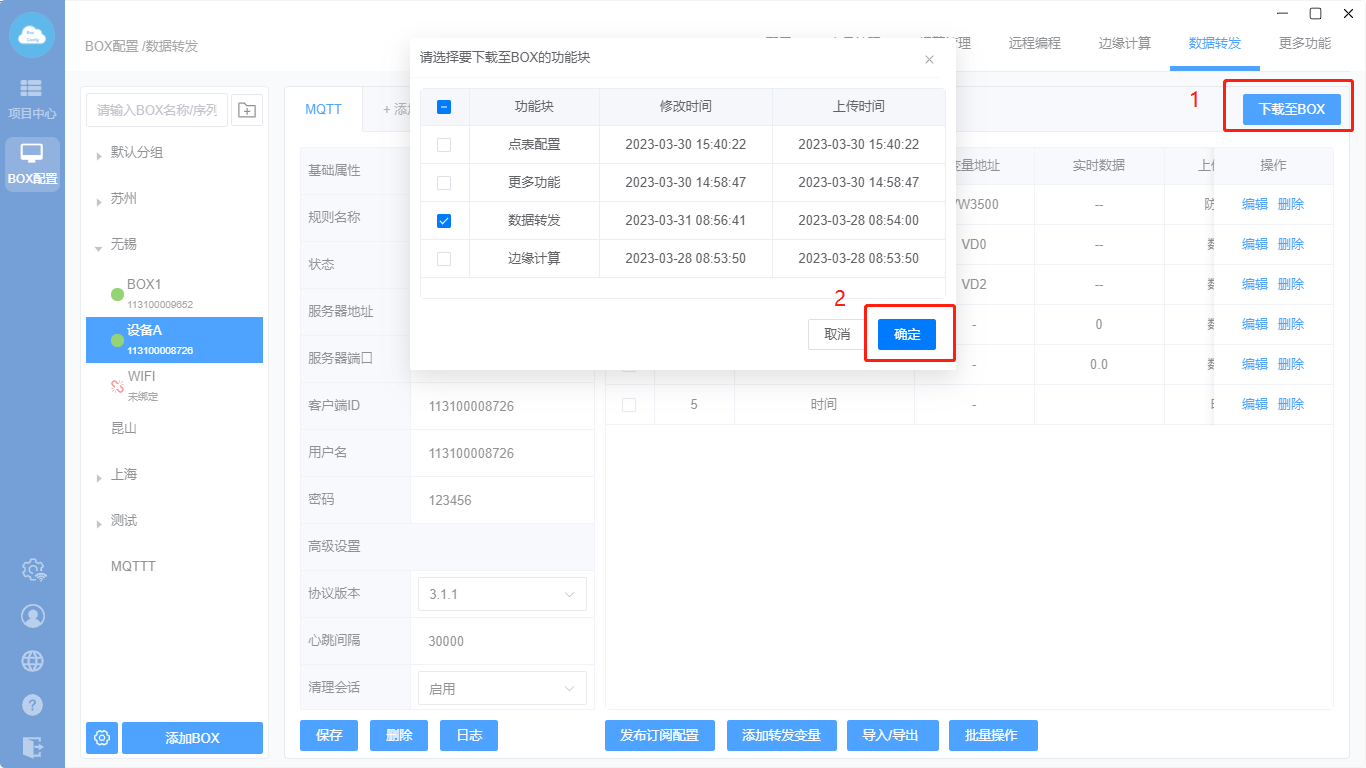

（4）下载至BOX
