SC-GN101-485

注意

该型号使用云平台-BOX配置界面或者使用BoxConfig软件配置 ，本文以云平台-BOX配置为例

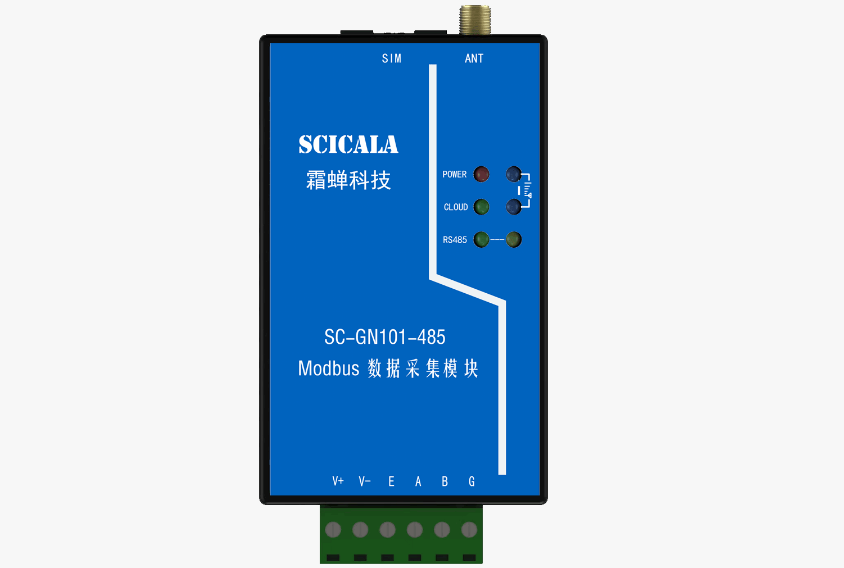

硬件及功能说明

SC-GN101-MODBUS是一款适用于通过RS485口采集modbus协议设备的智能网关，支持采集设备数据上传到工业物联网平台，实现从计算机、平板电脑、手机端，对设备进行远程在线诊断，从而提高设备管控效率，降低售后服务成本。

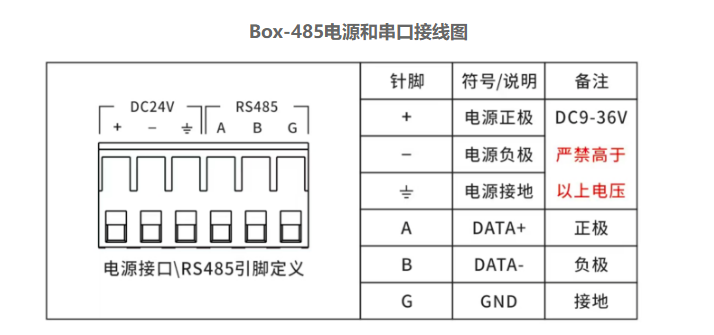

电源和串口接线图

1. BOX接入24V电源，安装天线（自带SD卡）

2. 串口接线

添加 BOX

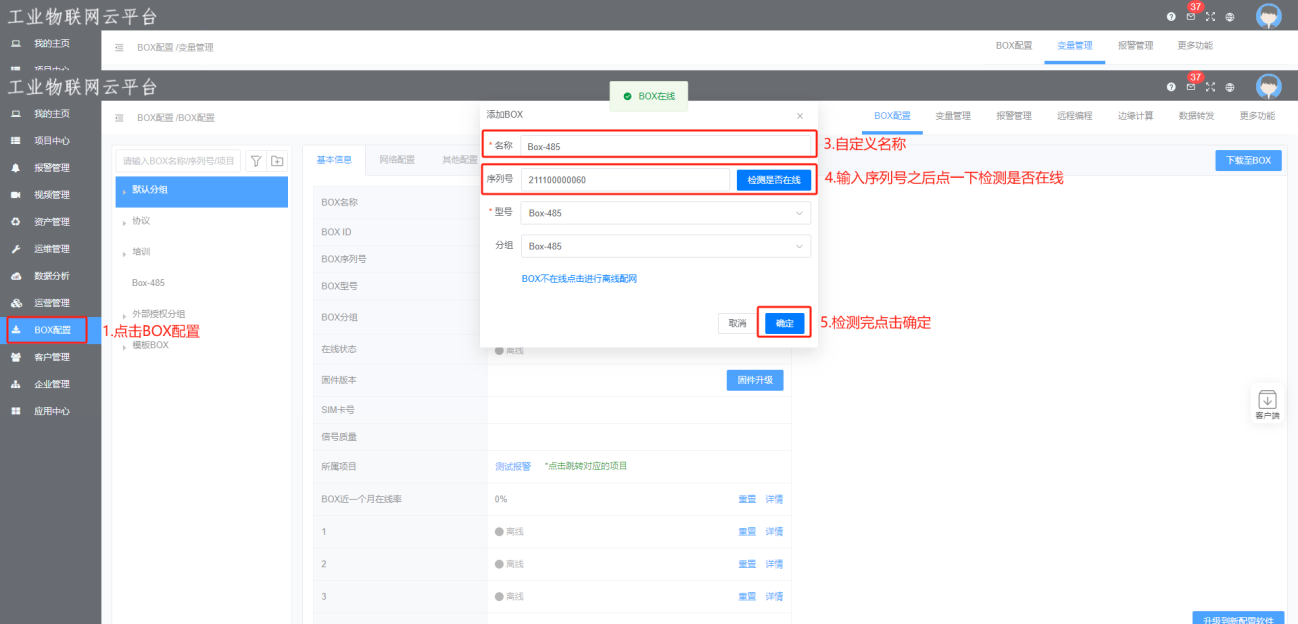

1. 添加 SC-GN101-MODBUS


   配置通讯

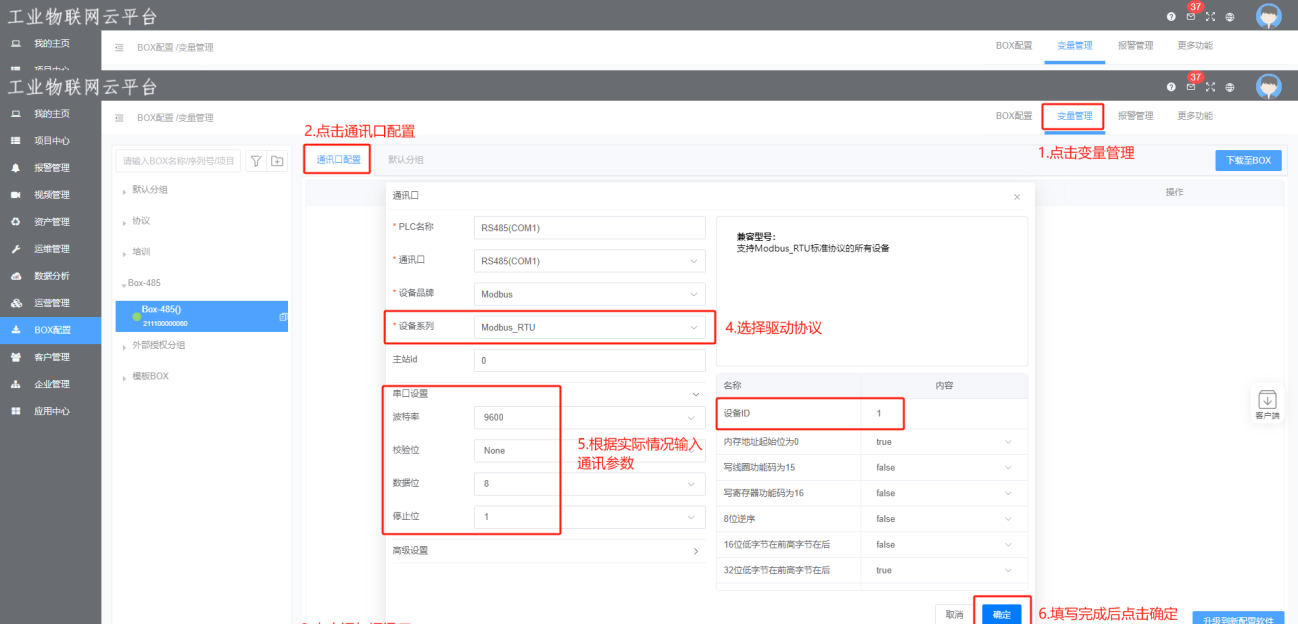

2. 添加通讯口配置


3. 添加变量

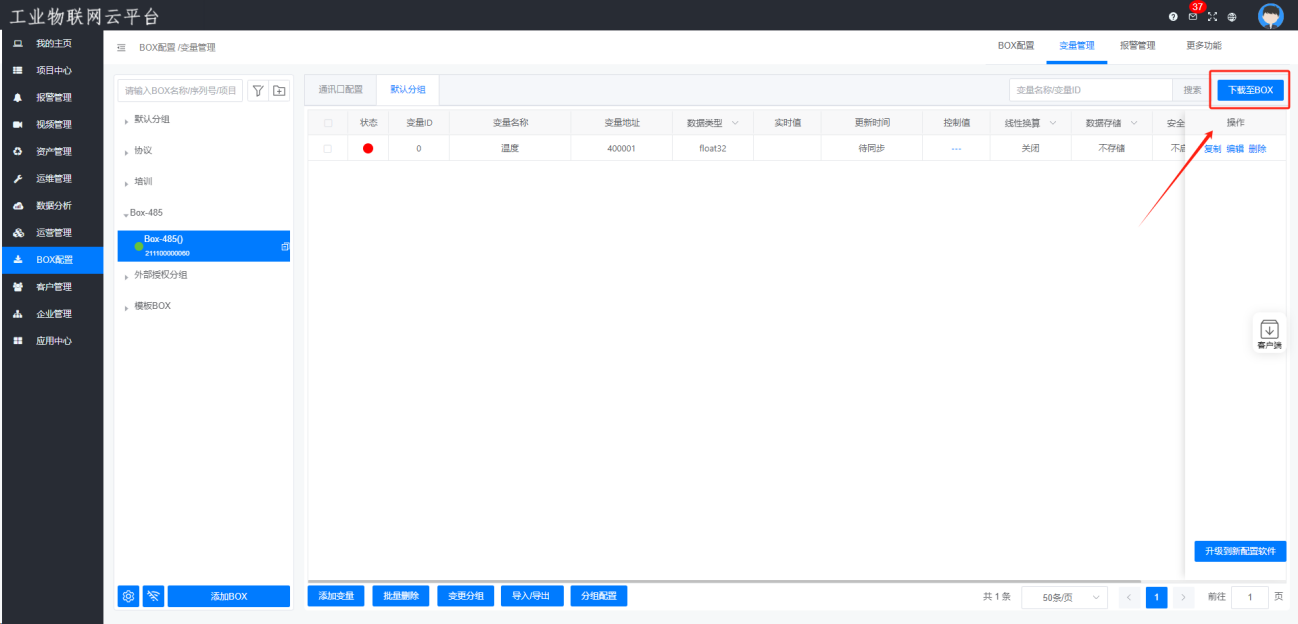

3. 下载至 BOX

添加项目

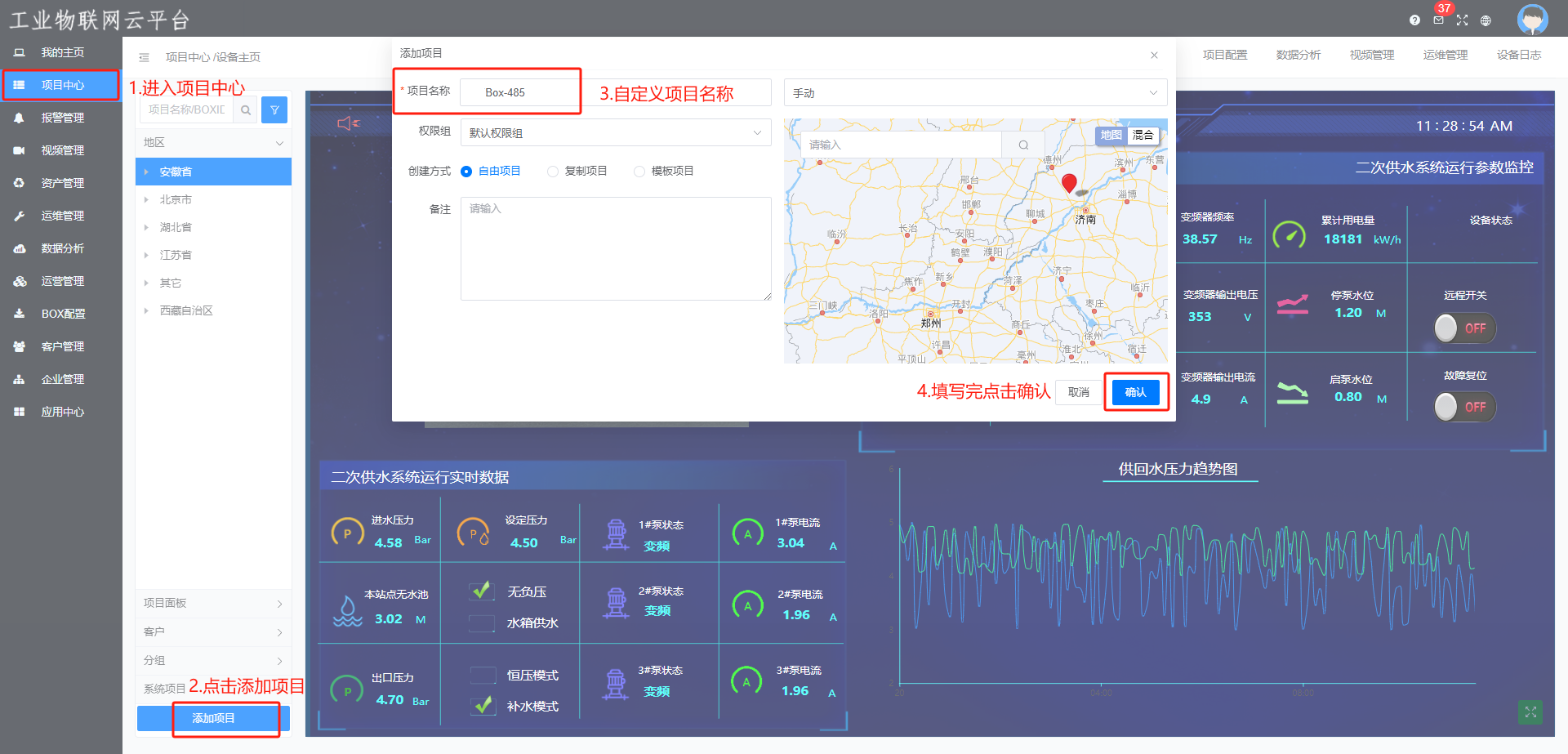

1. 添加项目

2. 关联BOX
