实时曲线

功能：显示变量的实时变化曲线。

前提条件

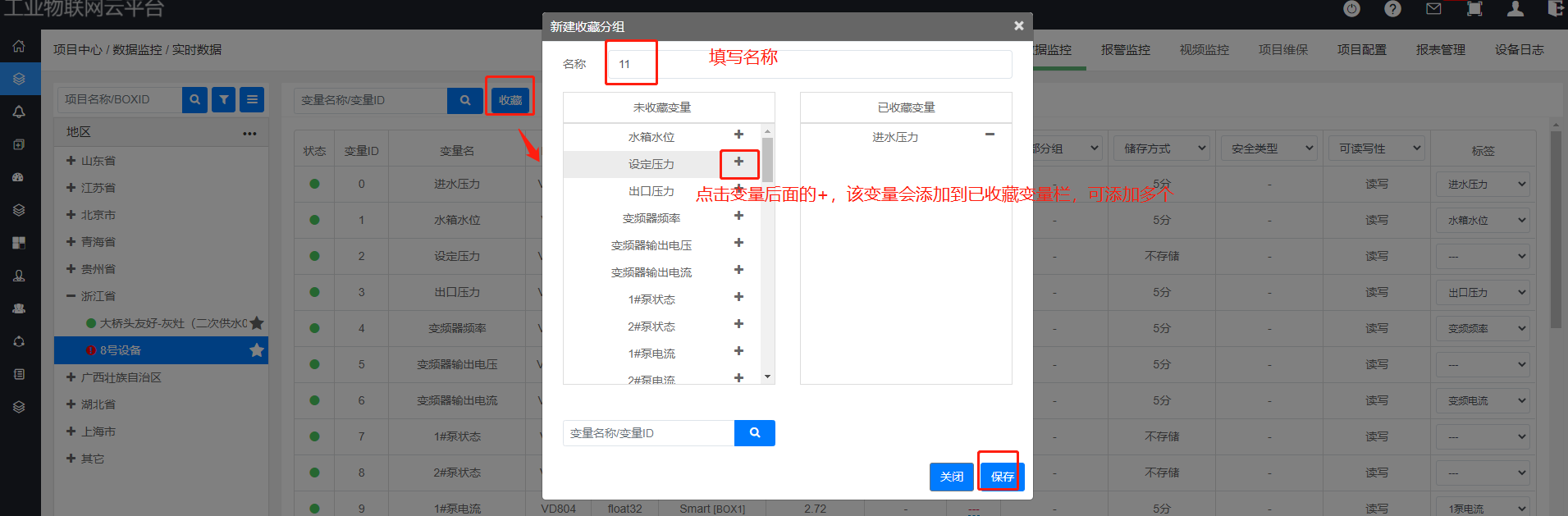

云平台【数据监控】—＞【实时数据】添加收藏组

使用说明

操作方法如下：

• 快速选择：默认不勾选；勾选后监控画面会出“查看周期”的选项，可设置显示1分钟/5分钟/10分钟/30分钟/60分钟；

• 背景颜色：控件的背景色；

• 坐标颜色：坐标的颜色；

• 字体颜色：字体颜色；

• 曲线宽度：曲线的宽度；

• 收藏组：选择在数据监控里添加的收藏组；

选中某收藏组时，曲线列表会出现该收藏组设置的变量,此时可设置曲线的颜色，可关闭某个变量，关闭后此变量不会再曲线中显示。

• 曲线类型：分静态和动态两种；

静态：纵坐标根据所有当前页面所有曲线的最小值和最大值上浮10%来显示；

动态：每个变量都有自己的y轴，选中哪个变量，纵坐标显示那个变量的值y范围；

• 左/右侧边距:曲线坐标轴和控件左/右侧距离。
