SC-GN102-SMART

1. 模块使用前指导

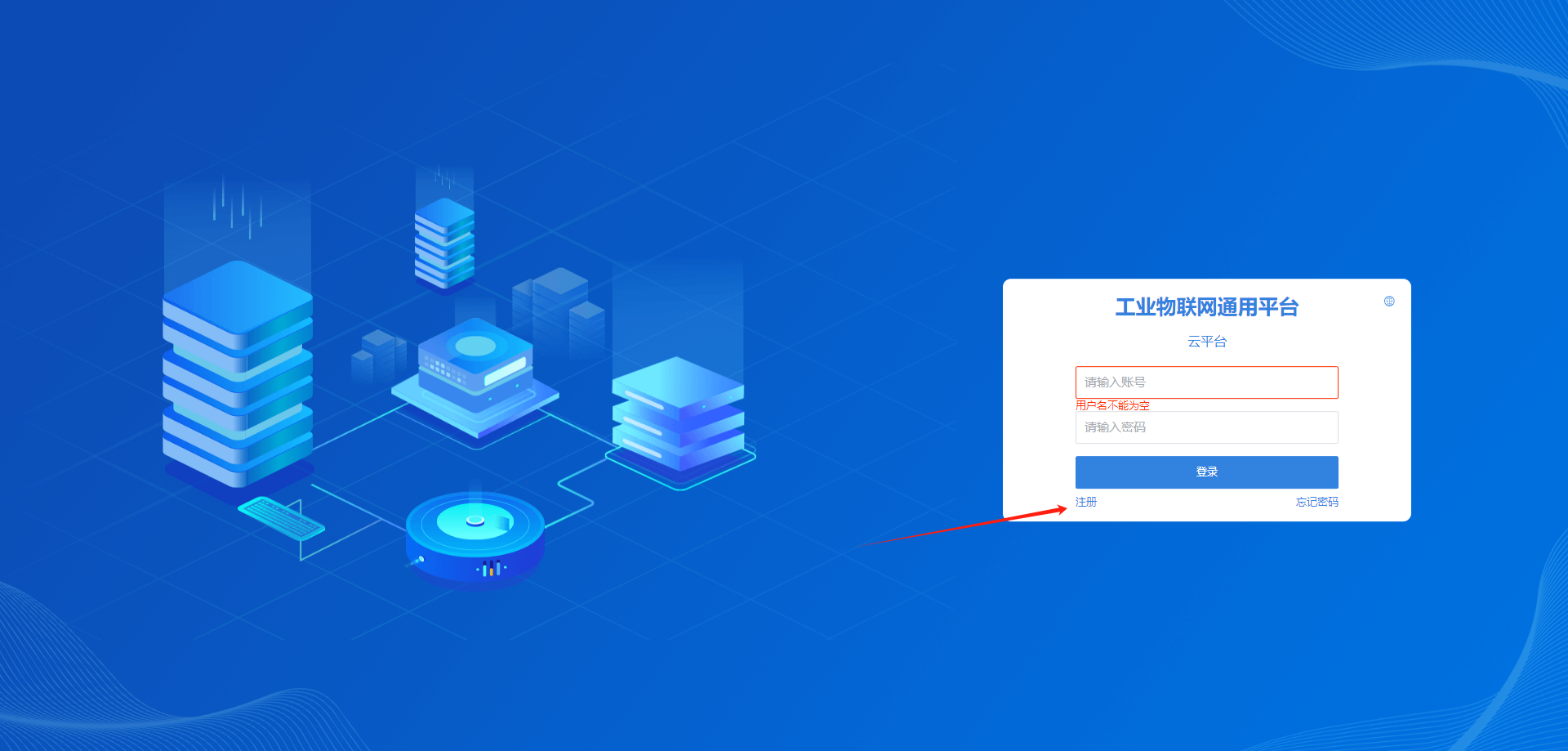

1.1 账号注册

注意

1. 带“*”号的是必填项；
2. 企业名称必须使用汉字；
3. 账号不能使用汉字。

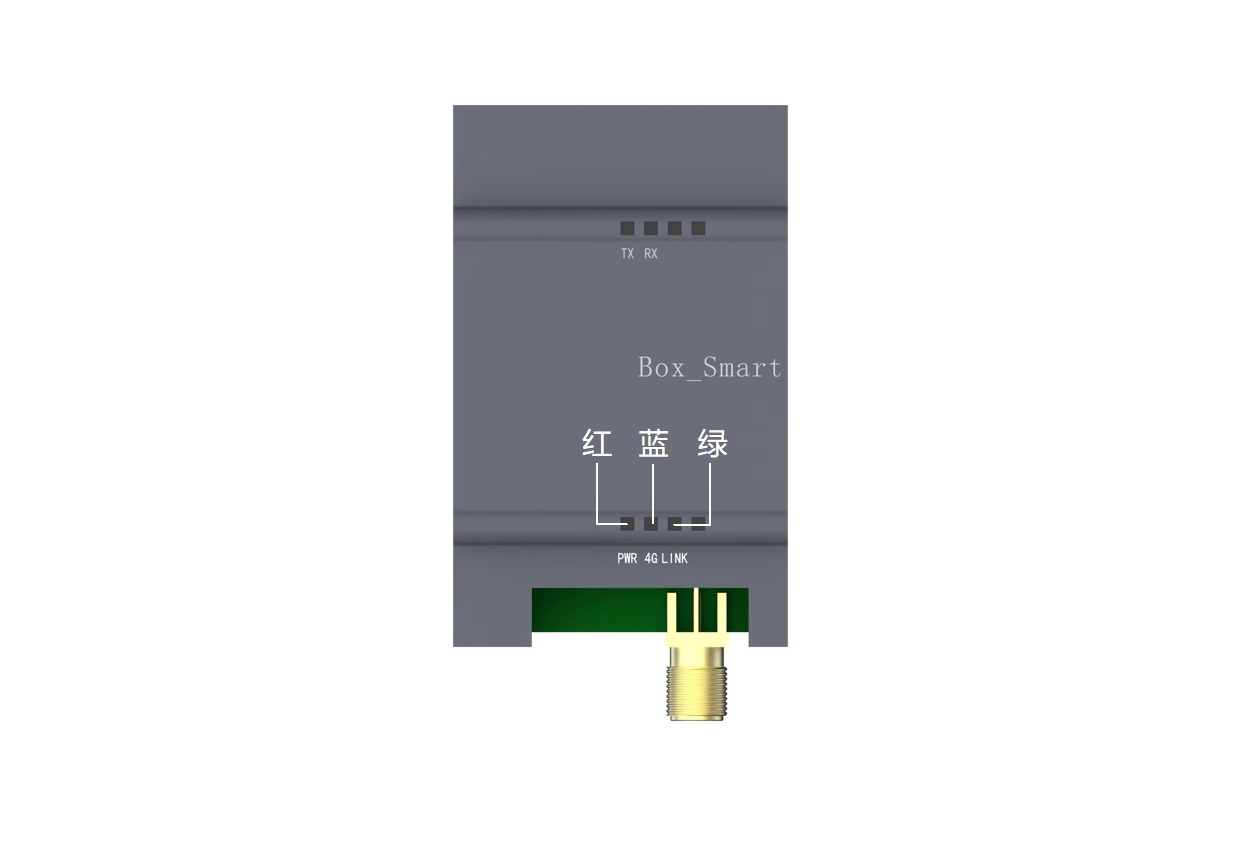

1.2 指示灯状态

| 红灯常亮 | 电源正常 |
| — | — |
| 蓝灯绿灯一起快闪（每秒闪烁5次） | 物联网卡不识别 |
| 蓝灯快闪（每秒闪烁5次） | 4G网络异常 |
| 蓝灯长亮 | 4G网络信号-强 |
| 蓝灯慢闪(1秒闪烁一次) | 4G网络信号-中 |
| 蓝灯慢闪(4秒闪烁一次) | 4G网络信号-弱 |
| 绿灯灭 | 连不上服务器 |
| 绿灯慢闪（1秒闪烁一次） | 服务器连接正常 |

2. 与PLC通讯采集设置

2.1 使用前准备工作

1. 先取下PLC扩展口盖板
2. 将Box_smart安装在PLC拓展口上
3. 装上4G天线
4. 上电即可使用

2.2 PLC软件配置

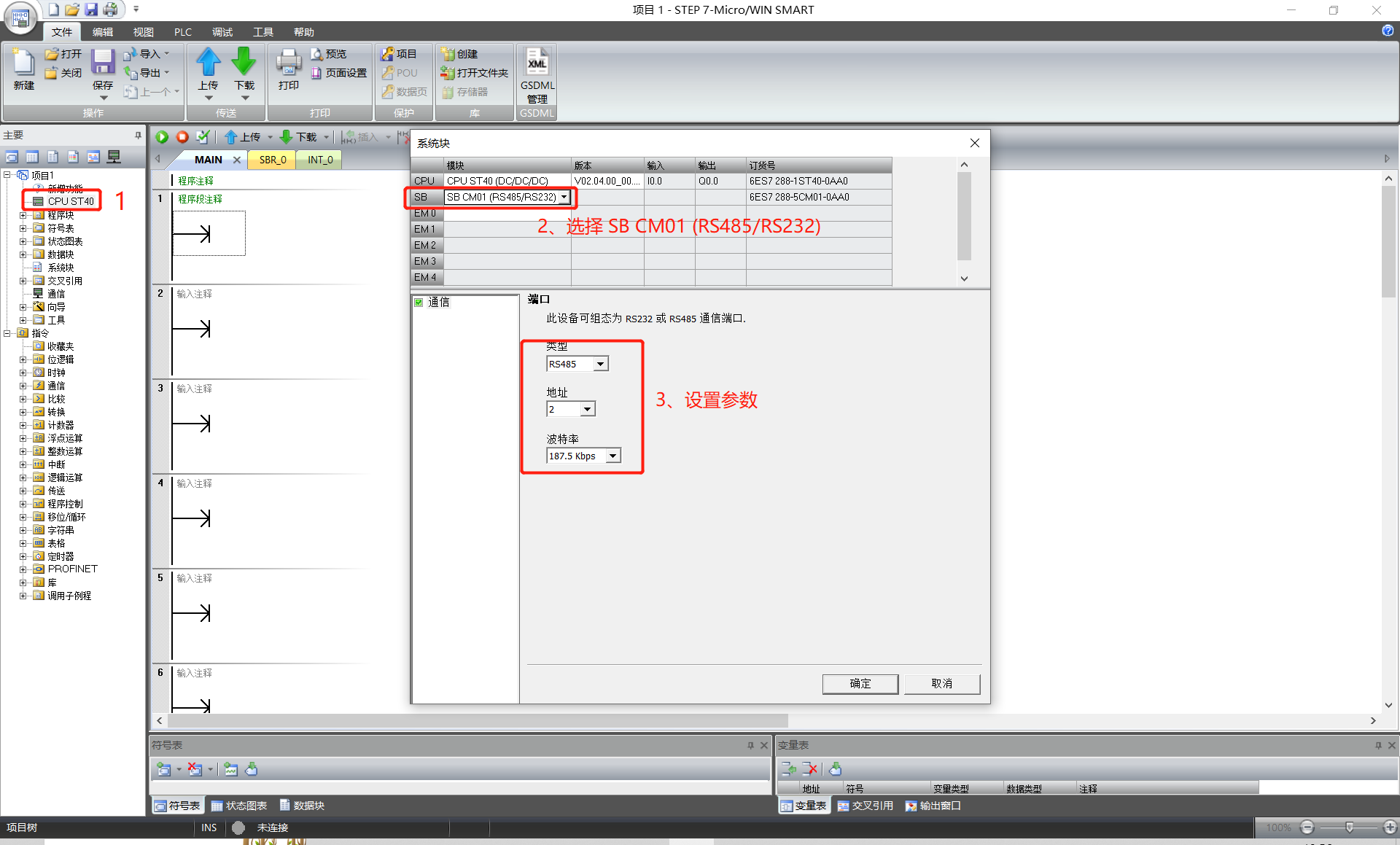

打开PLC编程软件设置拓展模块参数，设置完需要下载到PLC里面，然后再断电重启。操作步骤详见下图：

注意

1. 配置完必须断电重启使用！
2. 端口参数是固定的设置：类型、地址、波特率（RS485、2、187.5kbps）。

2.3 Box_smart设置

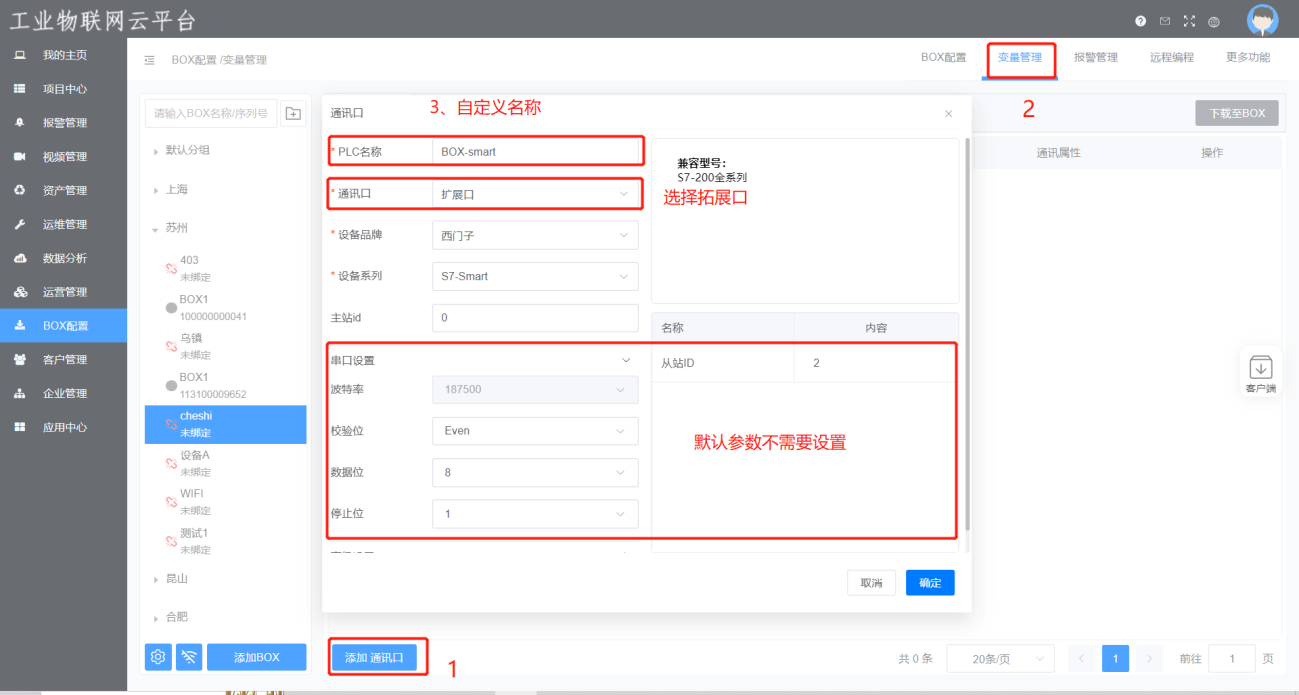

1. 通讯口配置

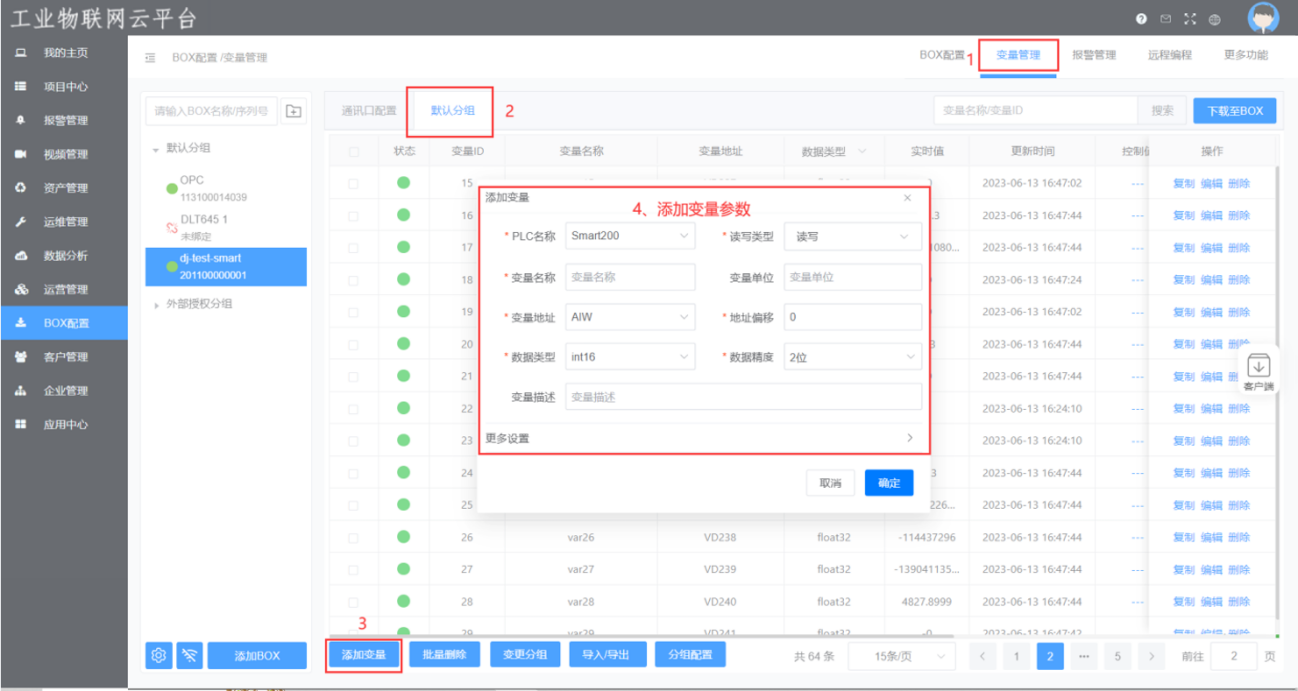

2. 添加变量

注意

添加完变量之后点击“下载至BOX”，把设置的参数下到模块里面去。

3. 远程编程设置

3.1 使用前准备工作

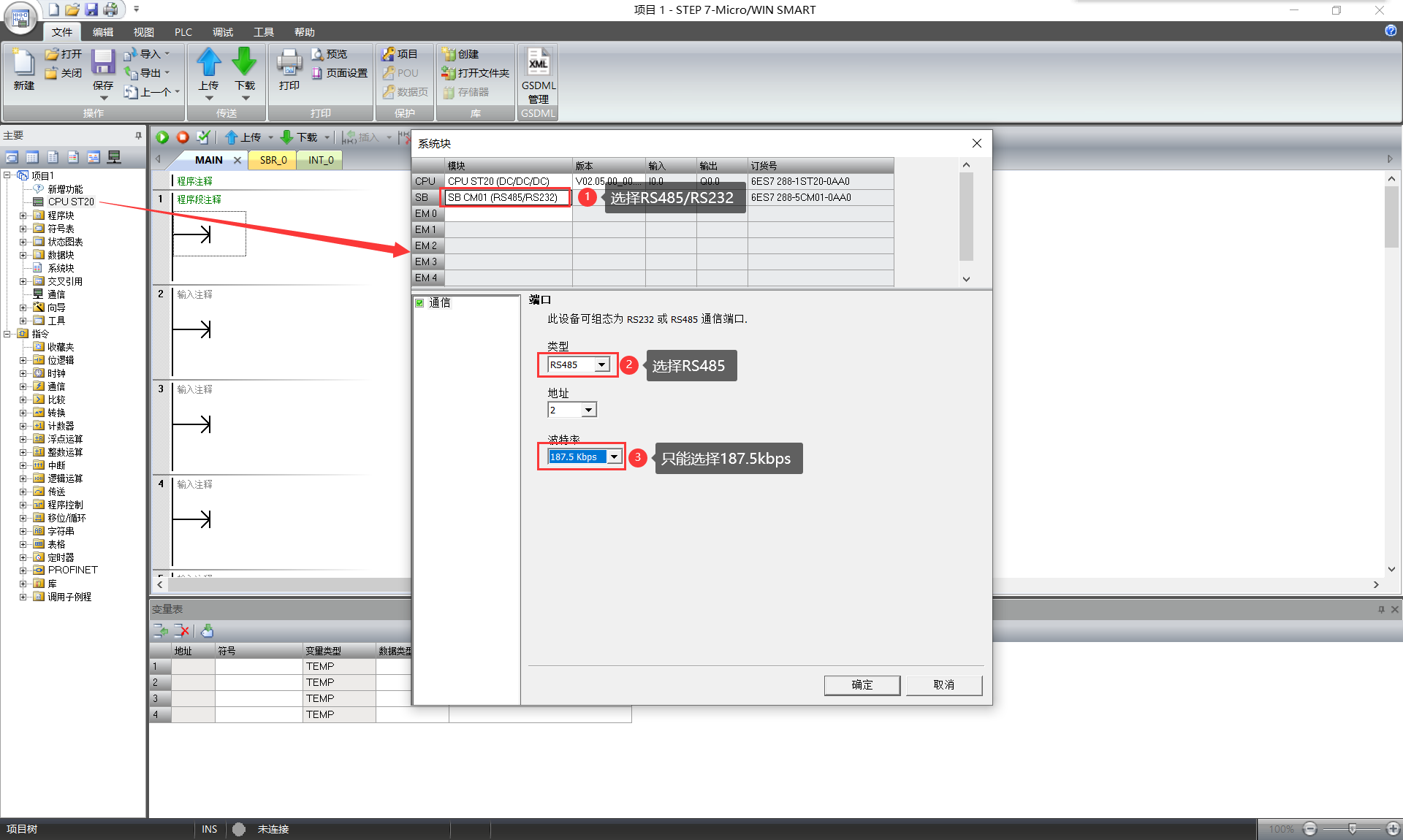

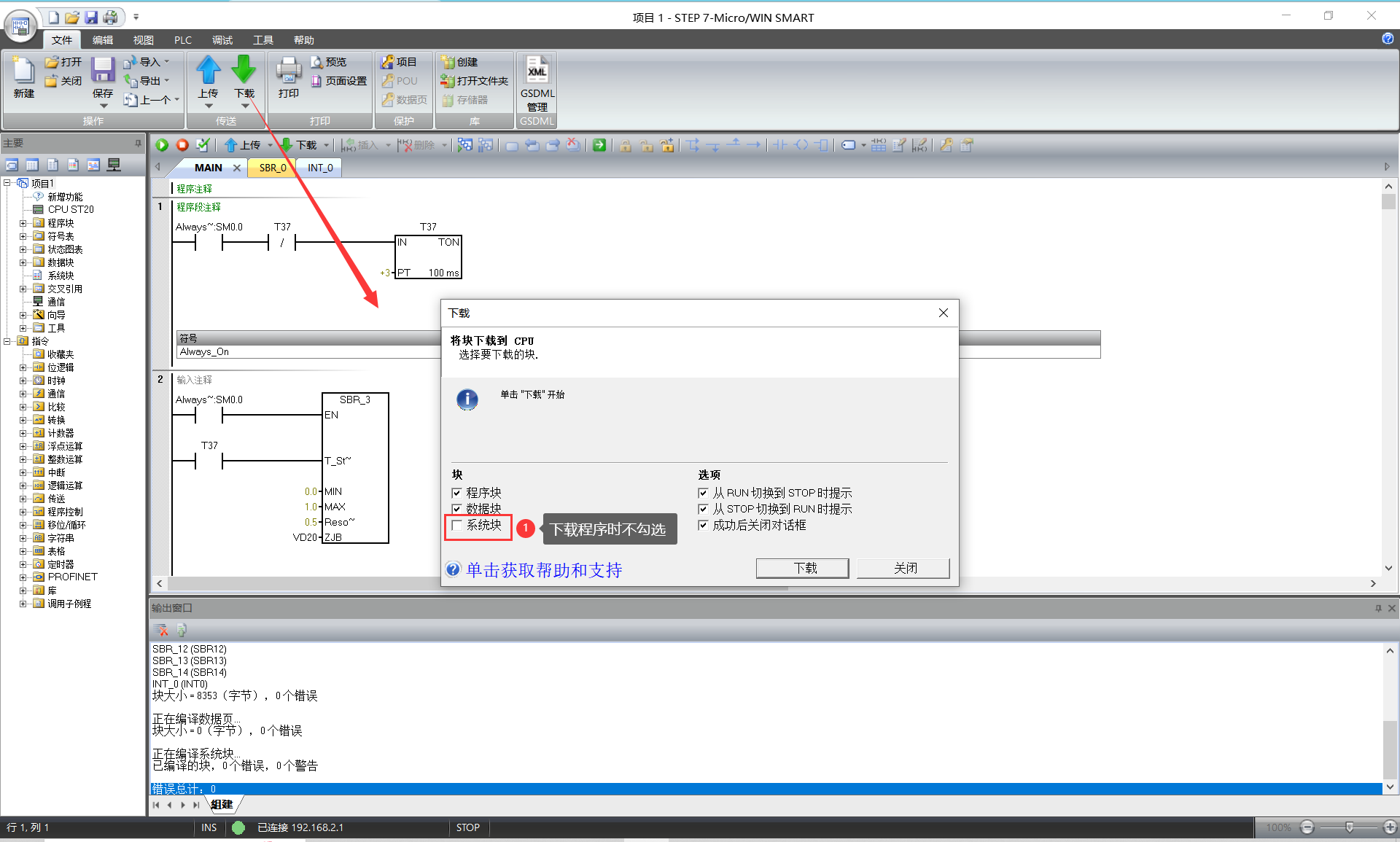

1. 打开“STEP7-MicroWIN”软件，把配置下载到PLC里。配置如下图：

2. PLC断电取下PLC扩展口盖板；
3. 将SC-GN102-SMART安装在PLC拓展口上；
4. 装上4G天线。
5. 再上电即可使用。

3.2 Box_smart设置

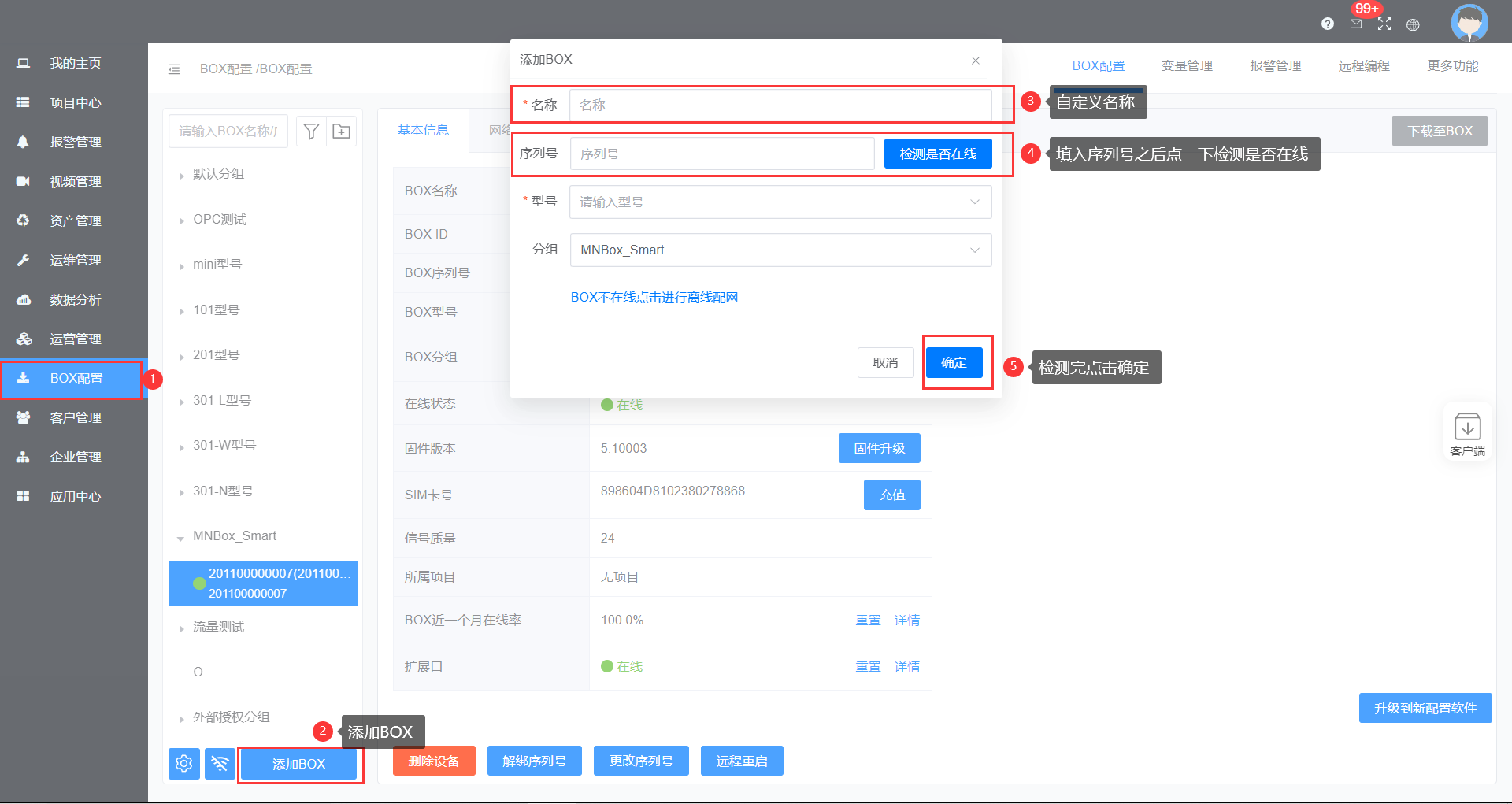

1. 添加SC-GN102-SMART

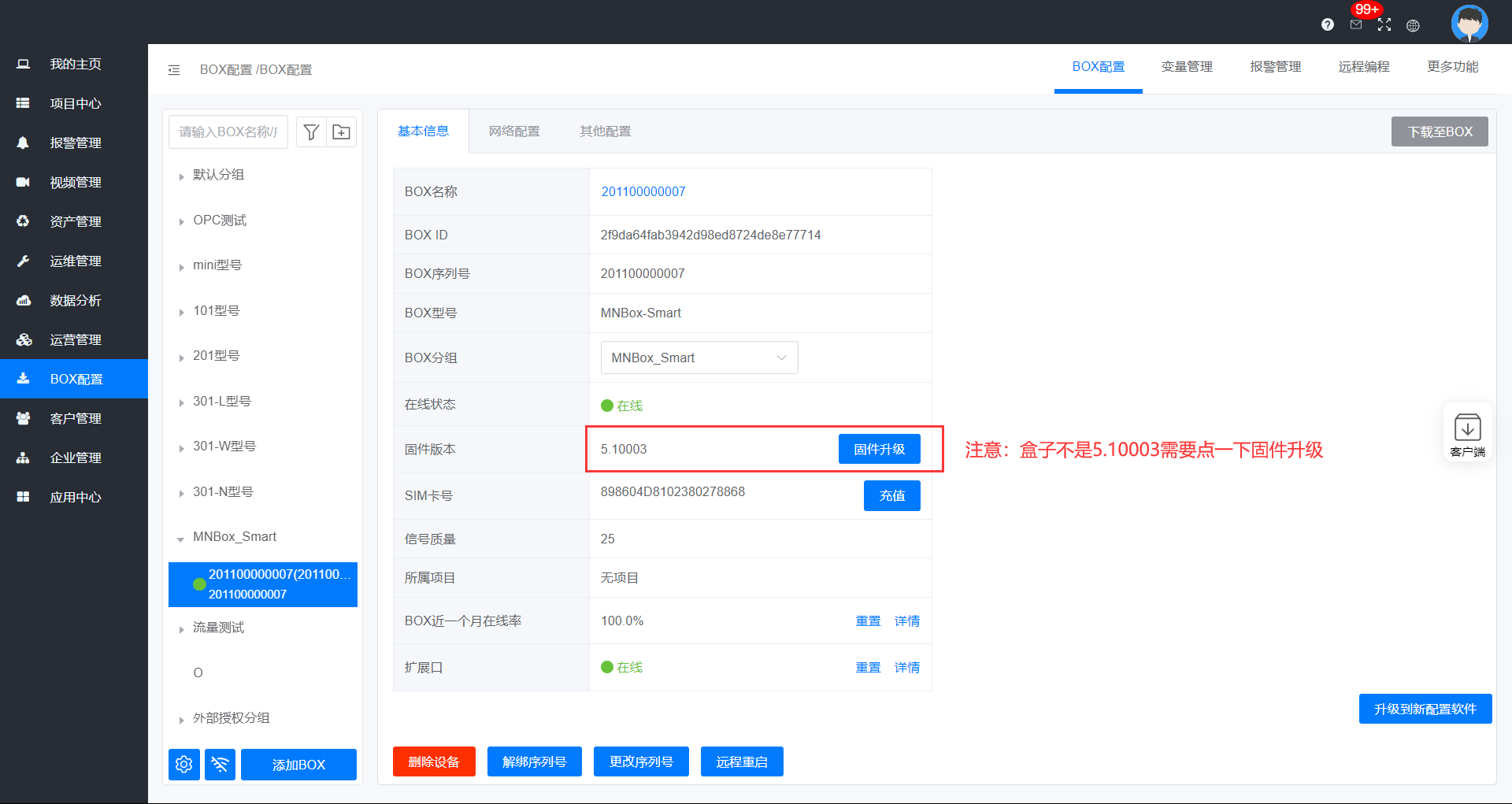

2. 固件升级

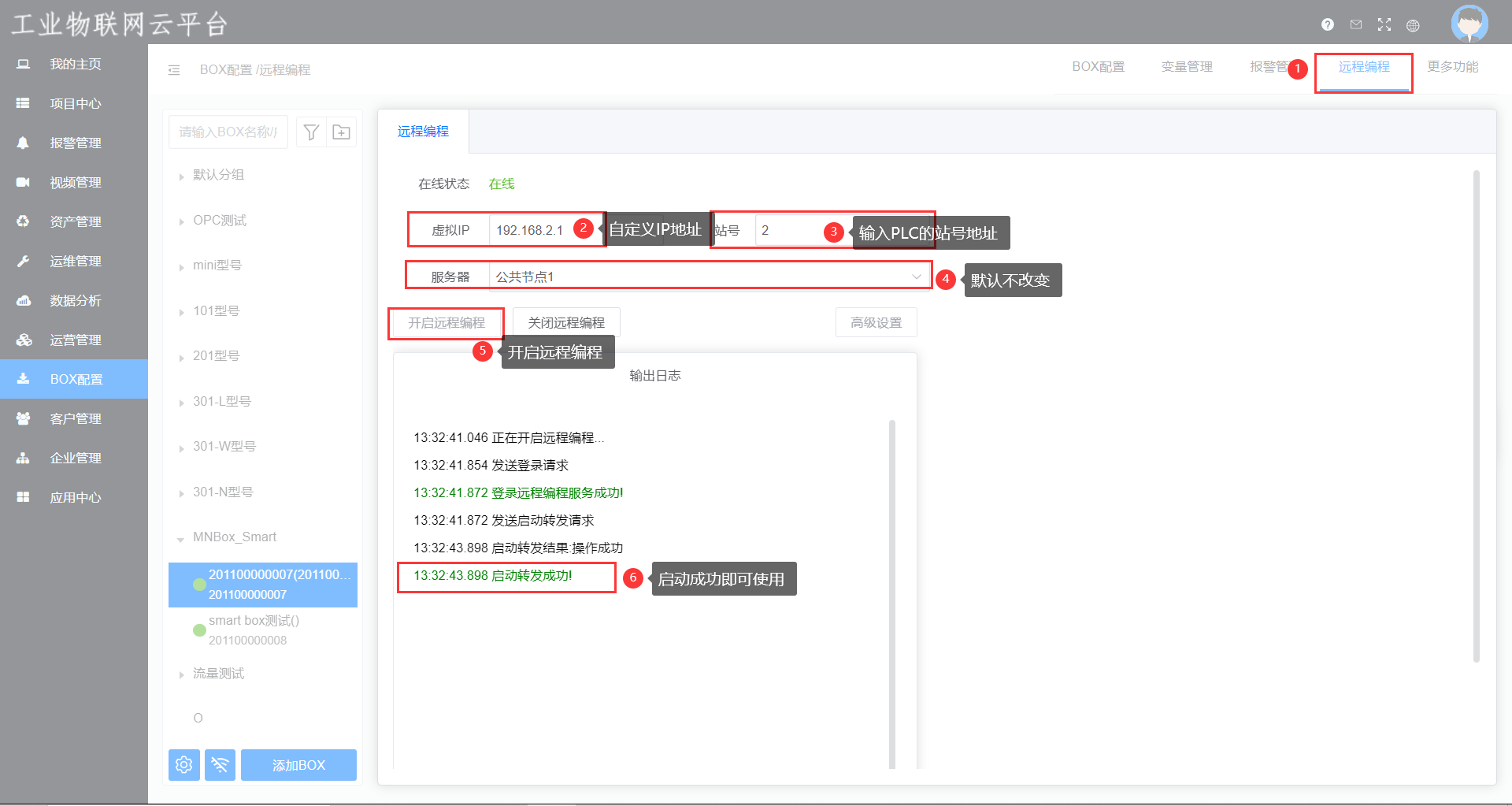

3. 打开远程编程

注意

1. 虚拟IP地址不能与电脑端的IP地址冲突使用。
2. 站号是PLC设置的地址（和“准备工作”里面设置地址一致）。

3.3 Smart编程软件设置

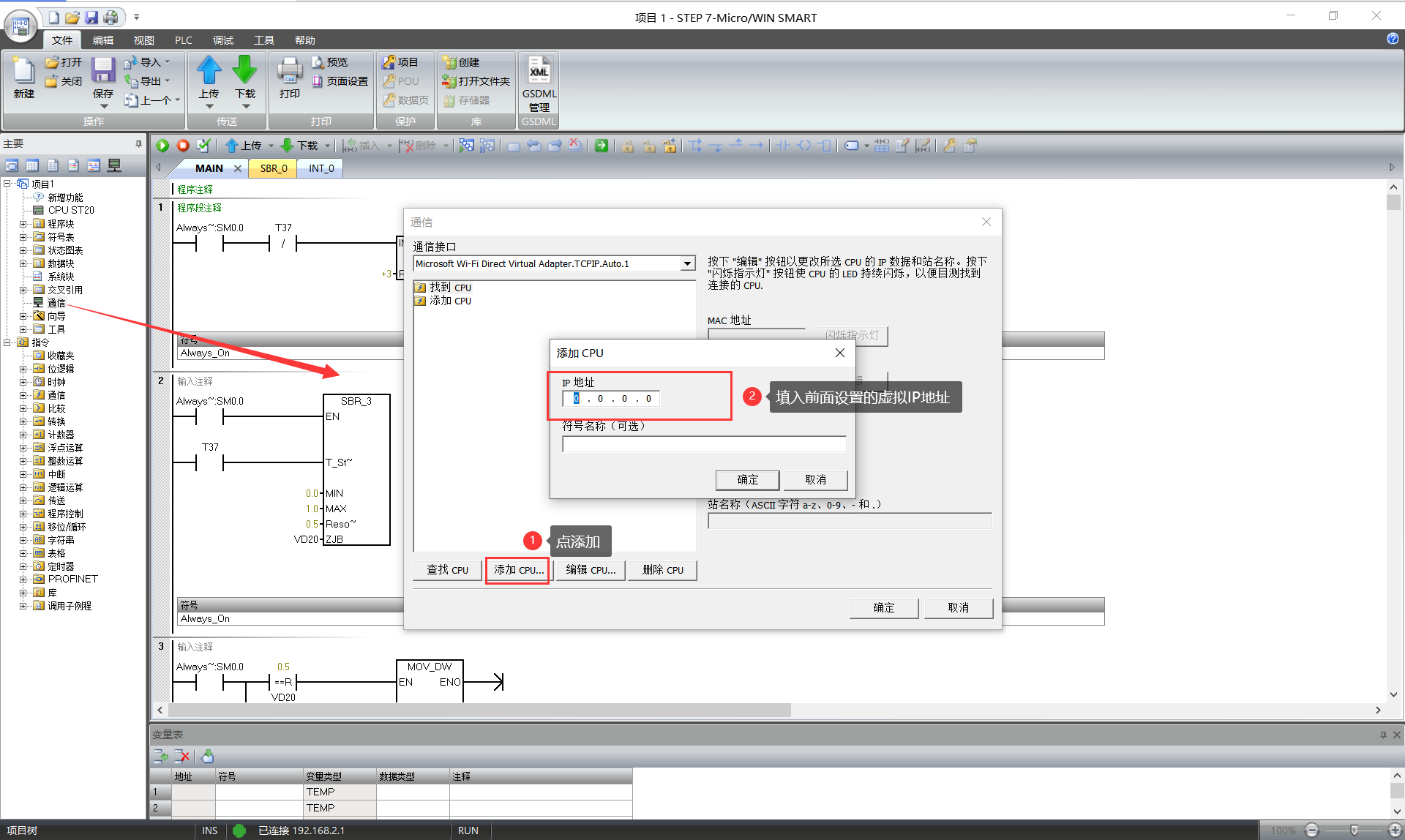

1. 通讯设置

打开“STEP 7-MicroWIN”软件，点通信直接“添加CPU”填入前边设置的虚拟IP地址，然后选中该IP，点击“确认”即可远程通讯PLC。

注意

不需要选择虚拟网卡只需手动填写设置的虚拟IP即可使用。

2. 下载设置
