欧姆龙

1.3.1 CP/CH/CL/CM/CJ串口

通讯线缆

485接线方式	网关	PLC端
	A+	RDB
	B-	RDA
	GND	FG

Omron 通讯扩展口默认是 RS422 设置，使用RS485 时需要更改拨码开关：2356,使RS 422 时 8 个开关全部拨到零。

232接线方式	网关	PLC端
	RXD	2 SD
	TXD	3 RD
	GND	9 GND
		Circuit	4 RS
			5 CS

说明： 表示两根线短接。

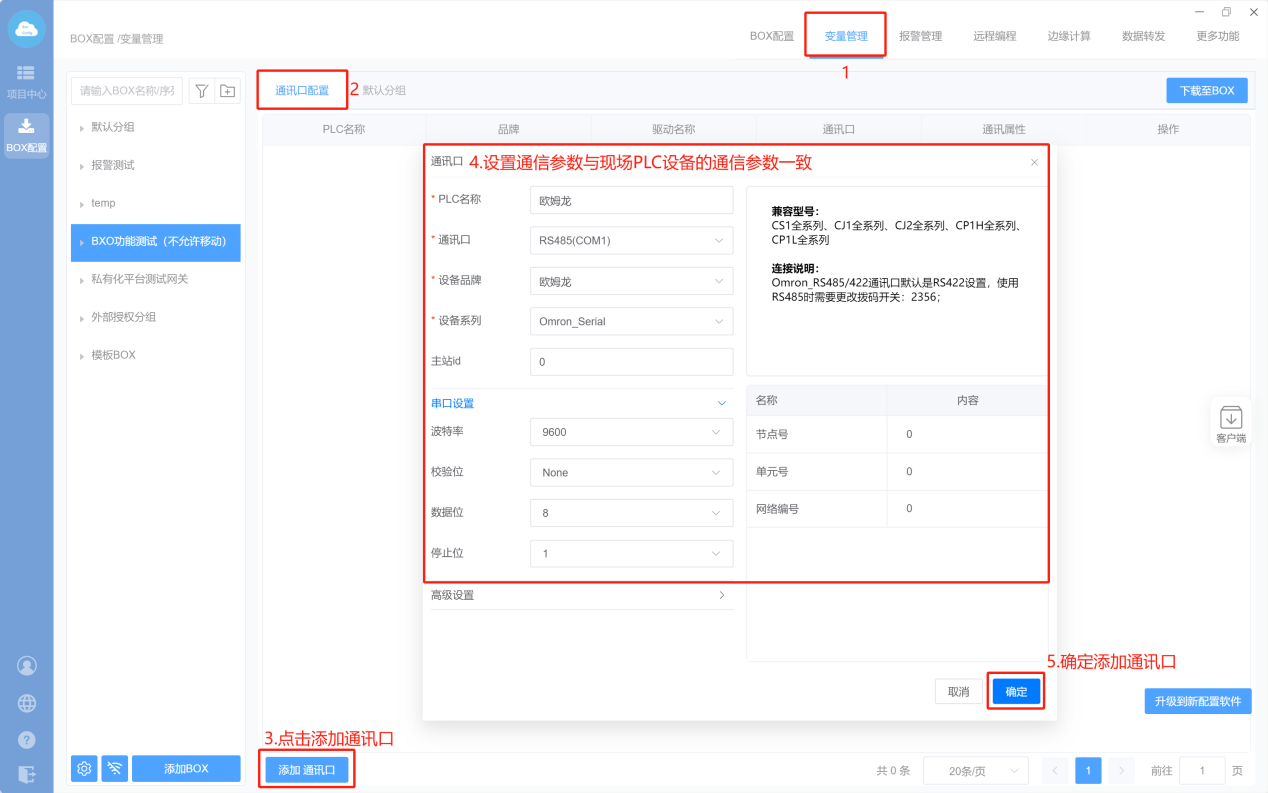

1. Box配置（主站ID不需要填写，默认即可；）

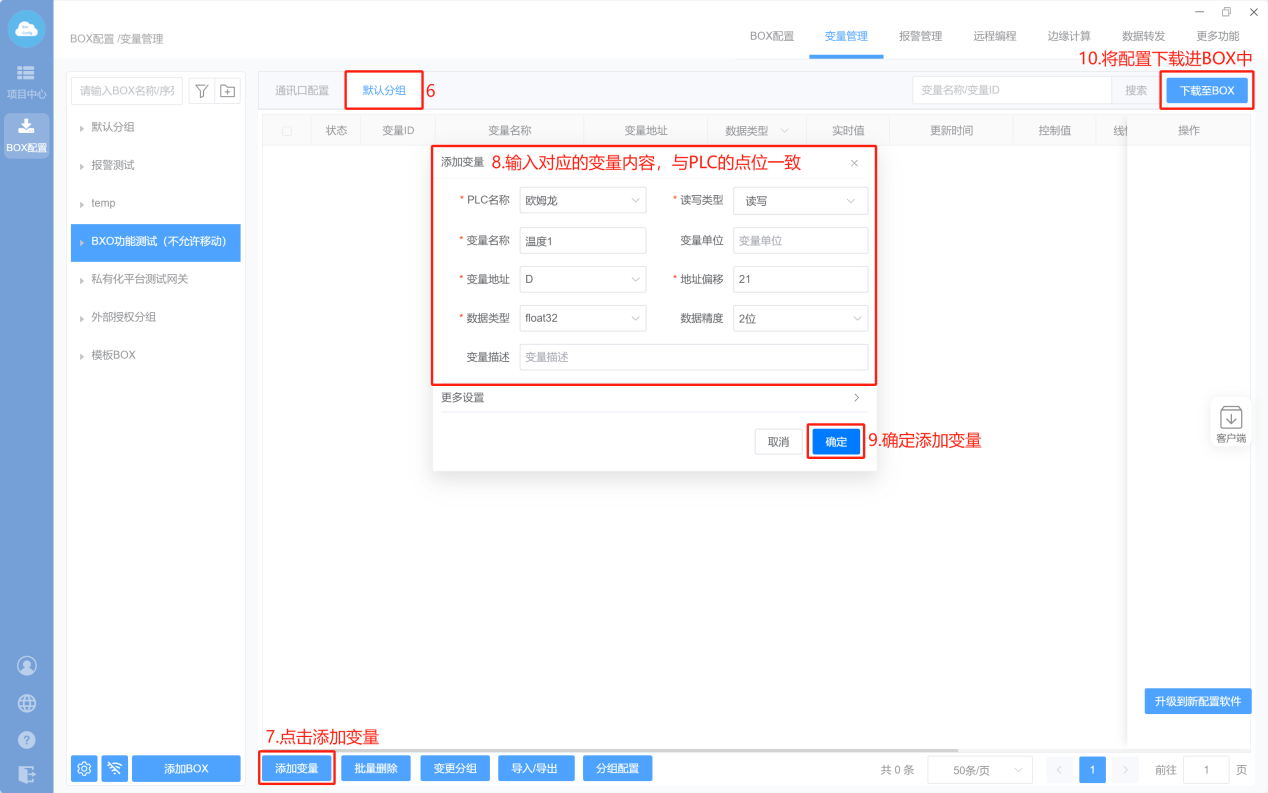

2. 添加变量

3. PLC：

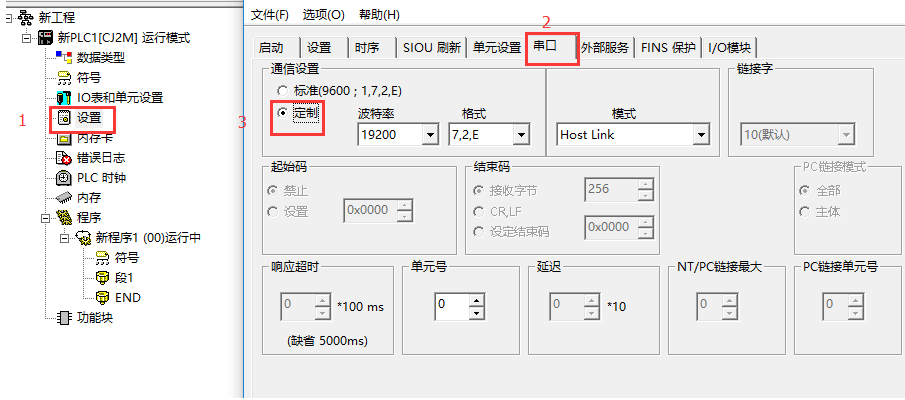

PLC自带的HostLink口或RS232扩展板一般可以通过编程软件CX-Programmer设置串口的通讯参数及通讯方式，此时一定要将通信模式设置为“Host Link”模式。

通讯参数可根据要求进行设定，建议格式设置为“19200、7、2、E”，RS232方式通讯时，单元号（即PLC地址）建议设为默认值0。如下图：

1.3.2 CP/CH/CL/CM/CJ网口

通讯线缆：普通网线

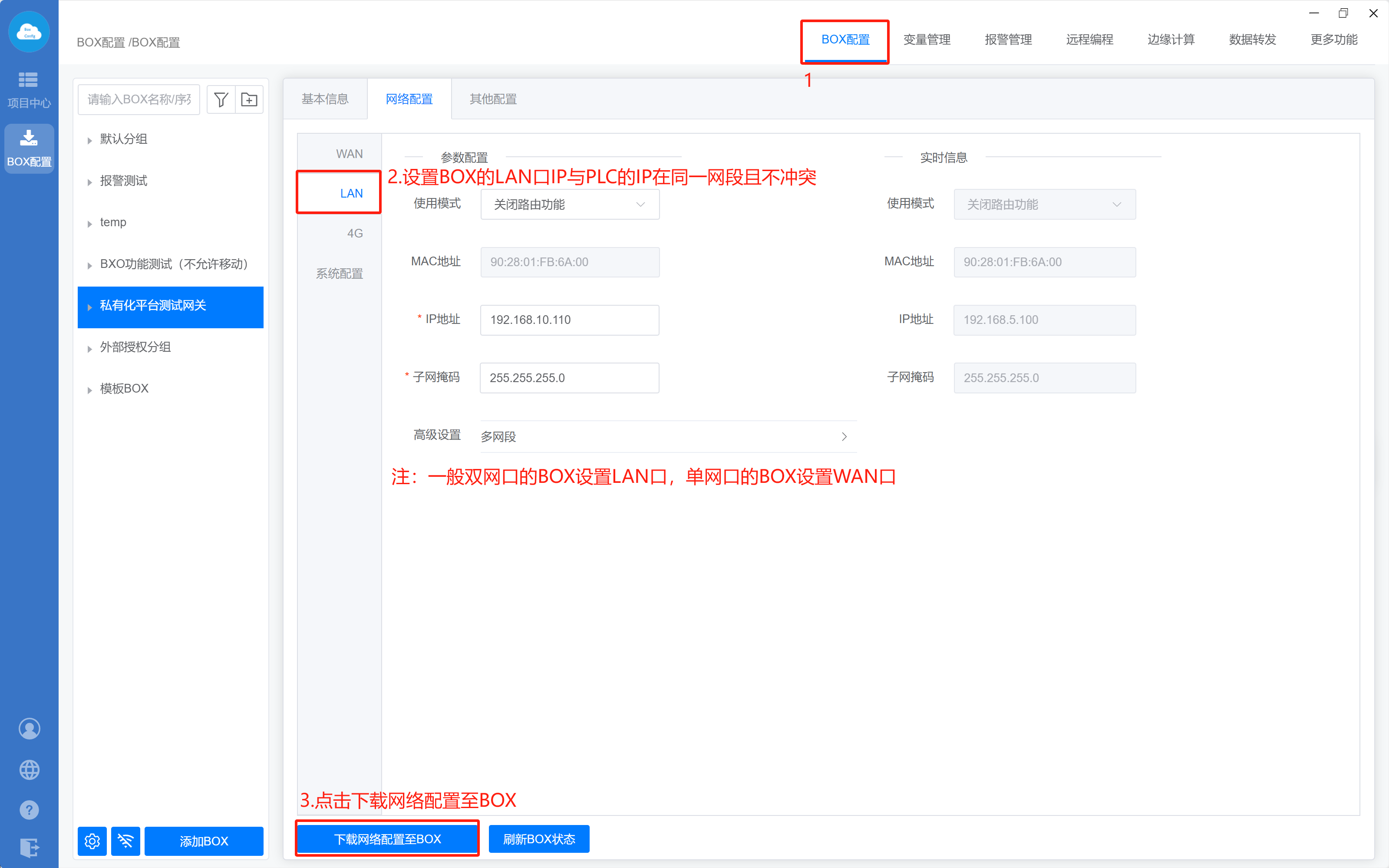

1. Box设置（注意：修改box IP，与PLC保持在同一网段且不冲突）

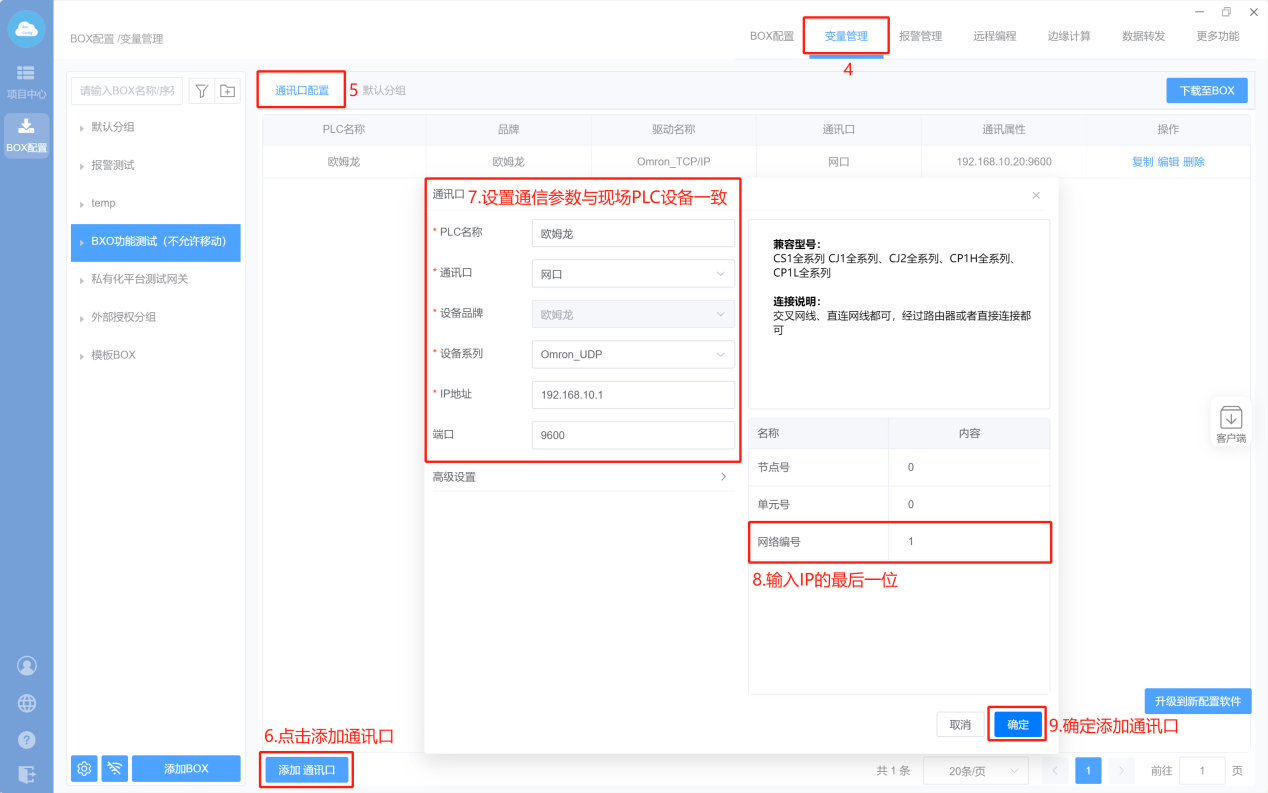

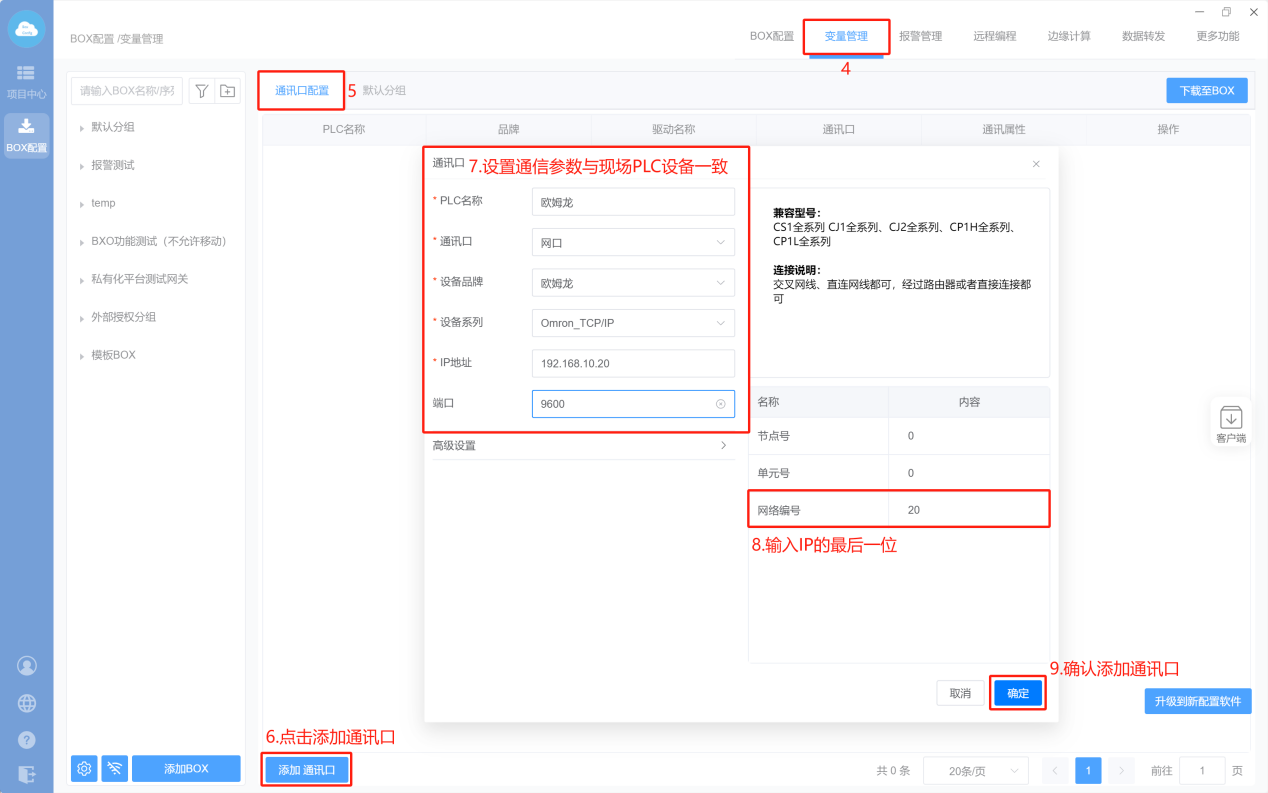

2. 添加通讯口

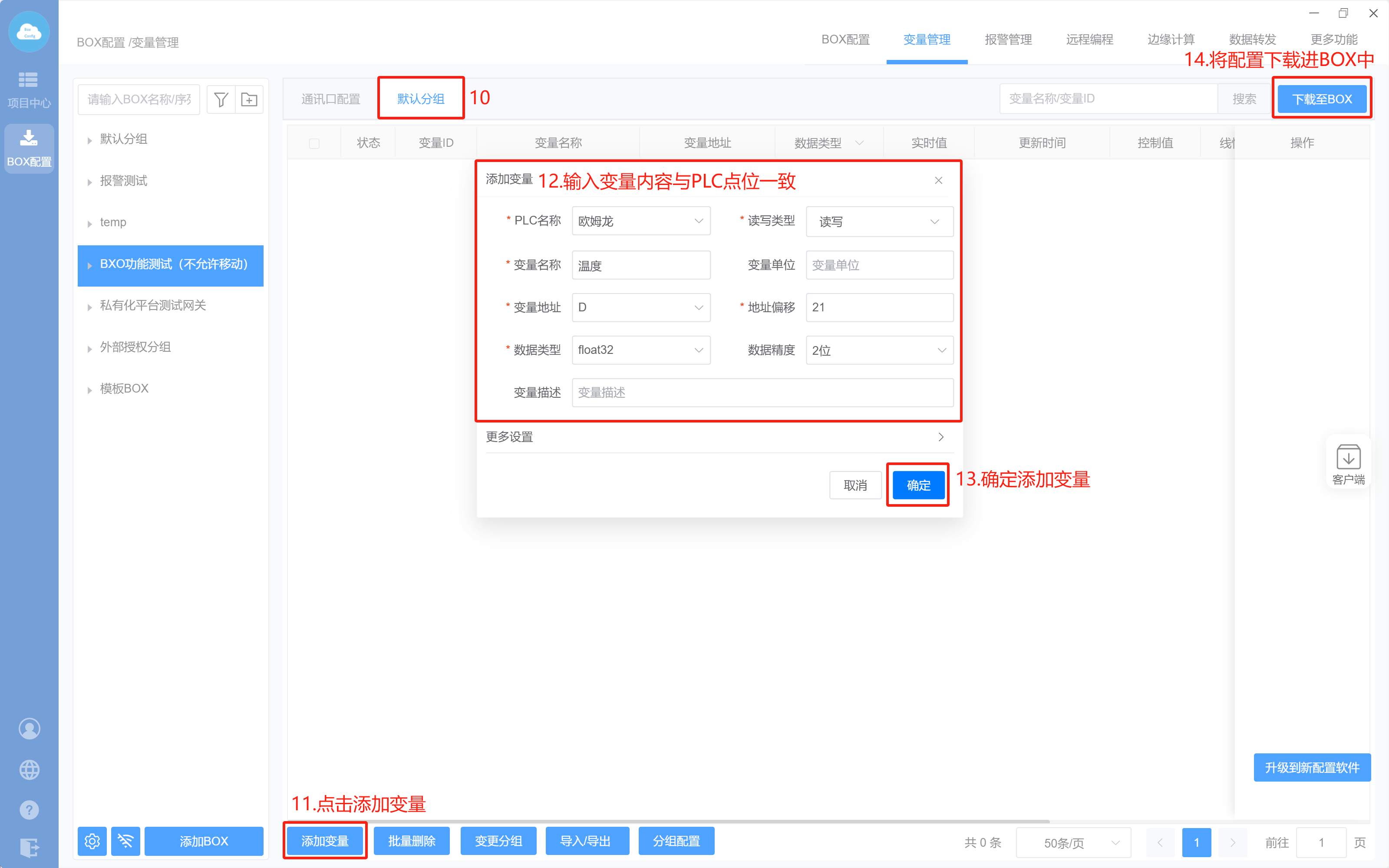

3. 添加变量

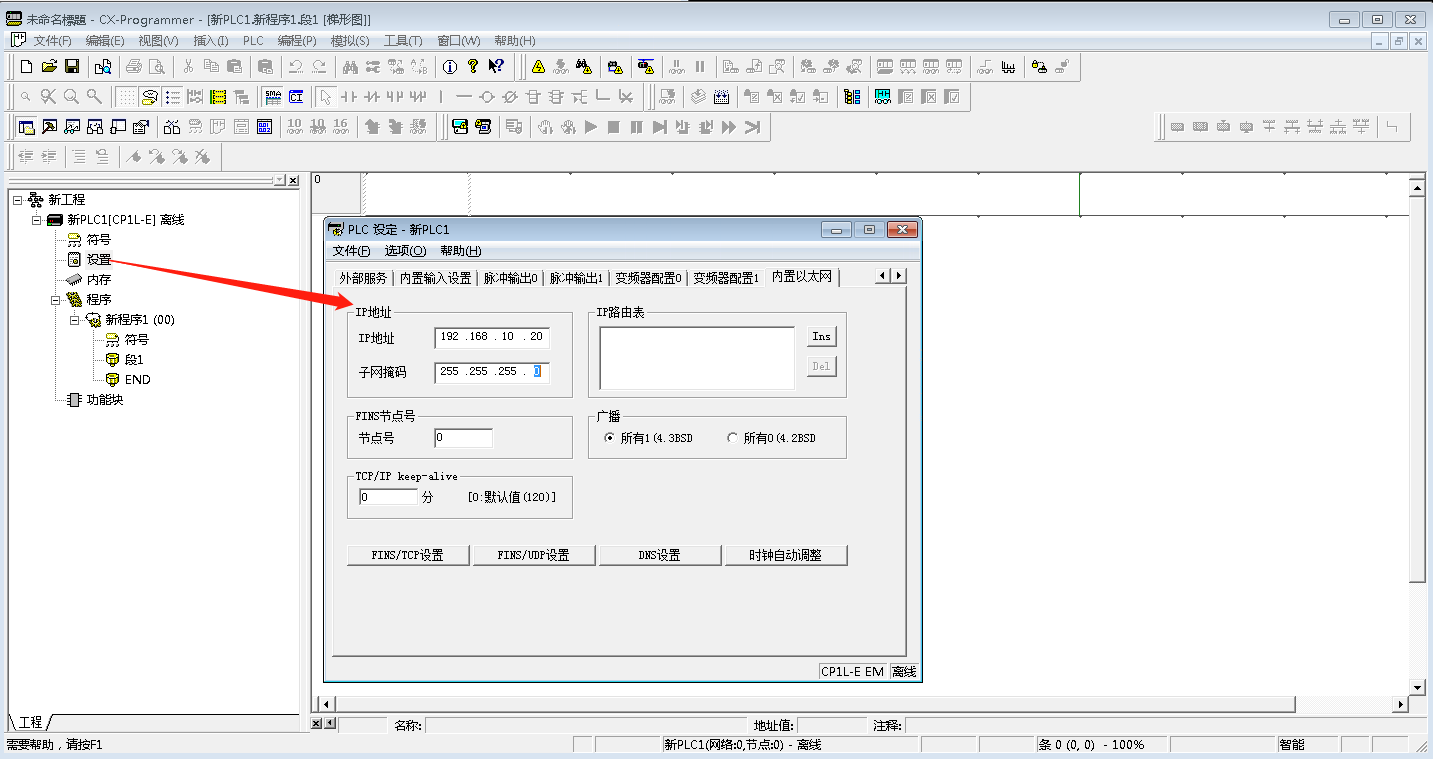

4. PLC：

1.3.3 NJ/NX网口

通讯线缆：普通网线

1. Box设置（注意：修改box参数，与PLC保持在同一网段）

3. 添加变量

4. PLC设置

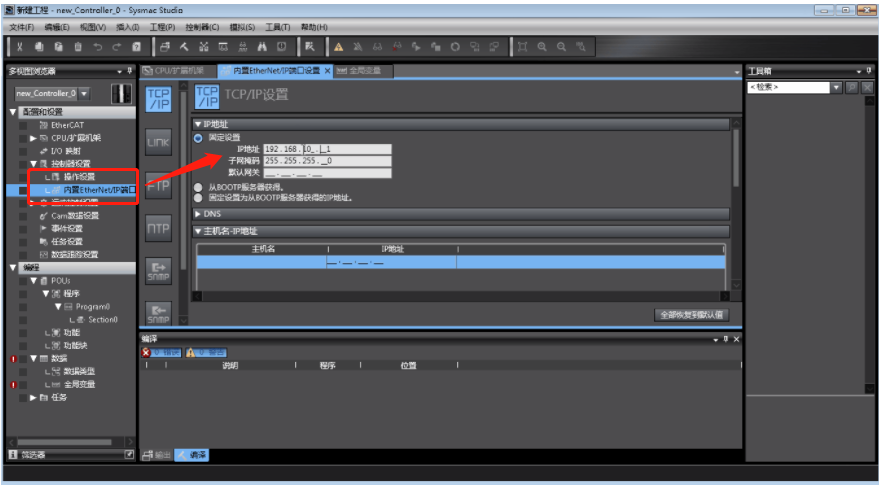

a.设置IP

1.3.4 NJ/NX网口(EtherNetIP(CIP))

网关端配置

通讯线缆：普通网线

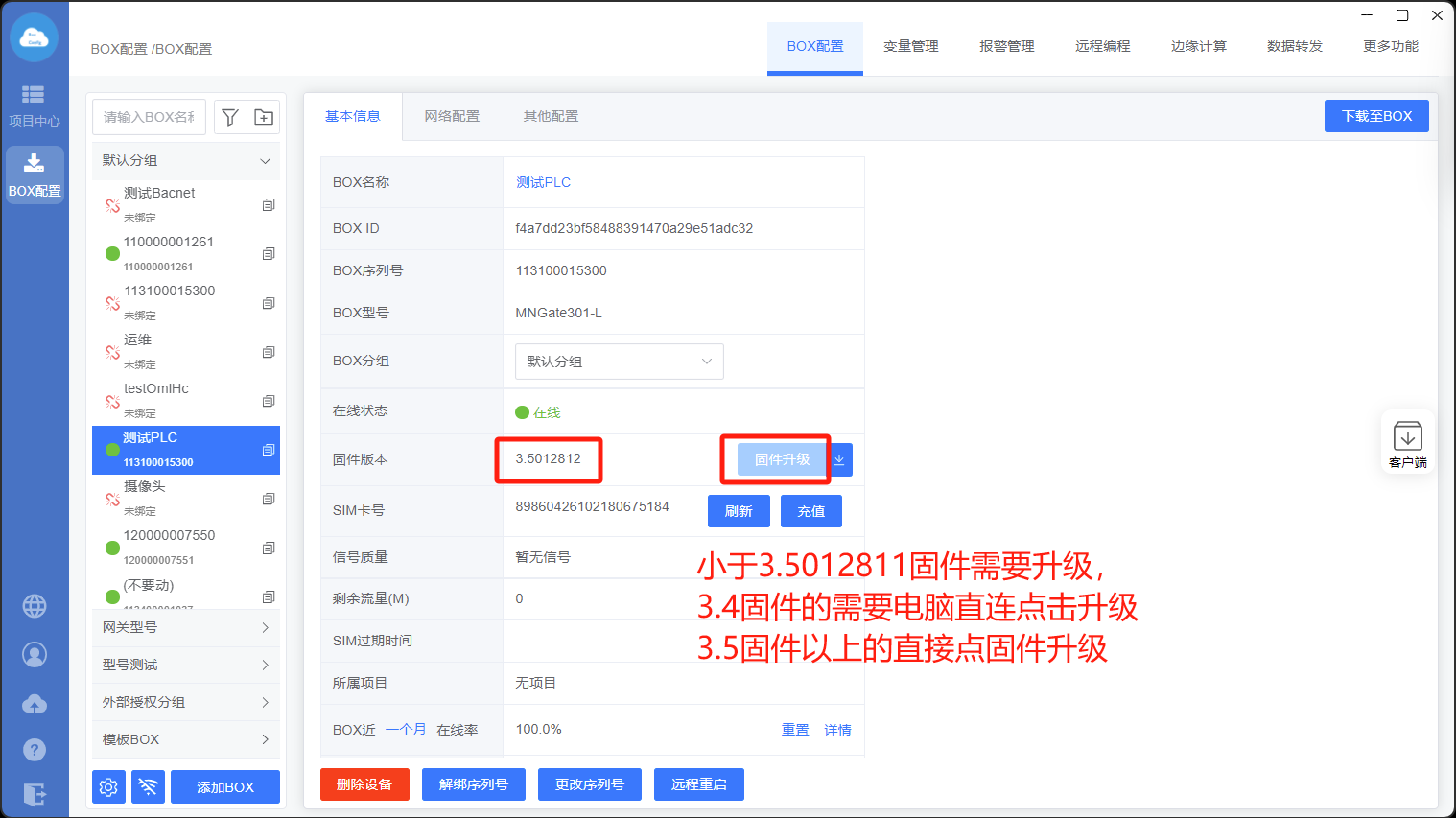

网关需要升级到3.5012811版本以上进行下边操作，已升级可跳过此步骤。

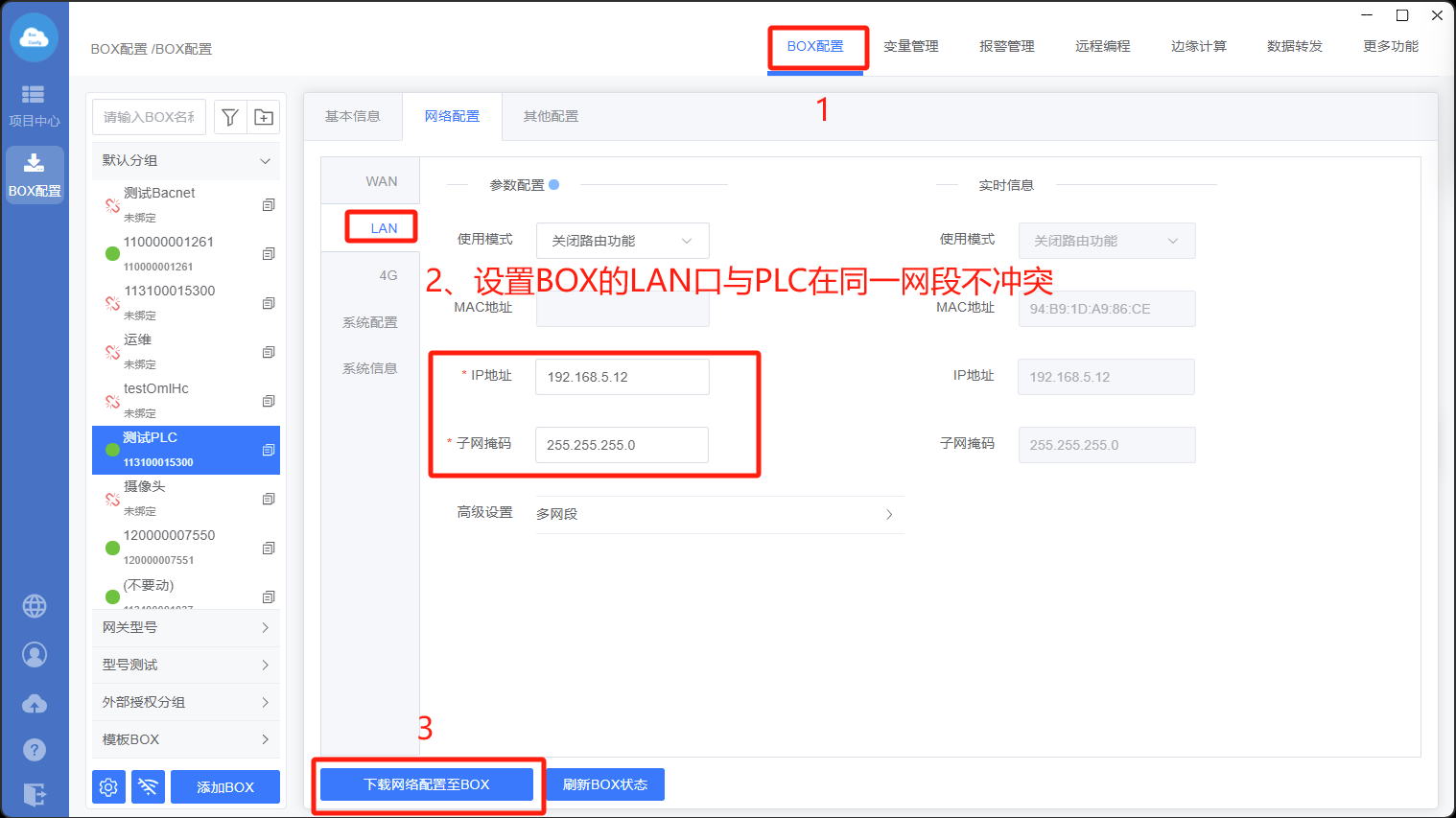

1. BOX配置（注意：修改box参数，与PLC保持在同一网段）

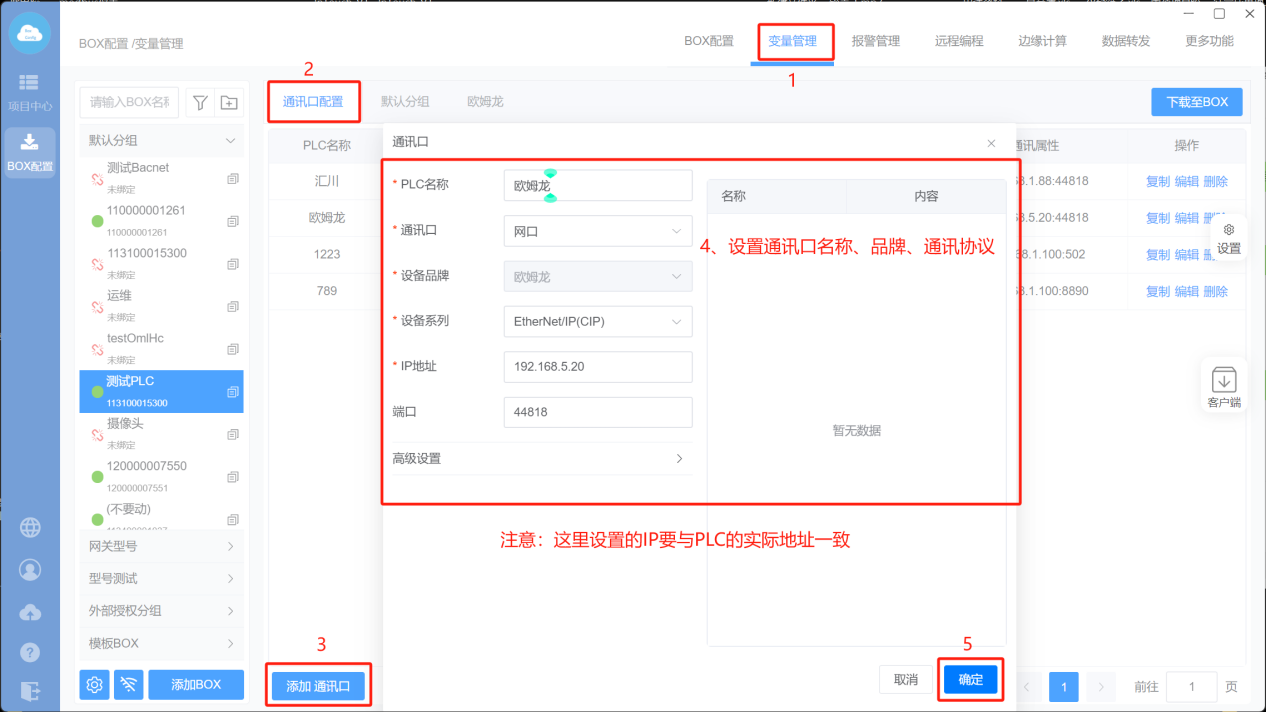

2. 添加通讯口

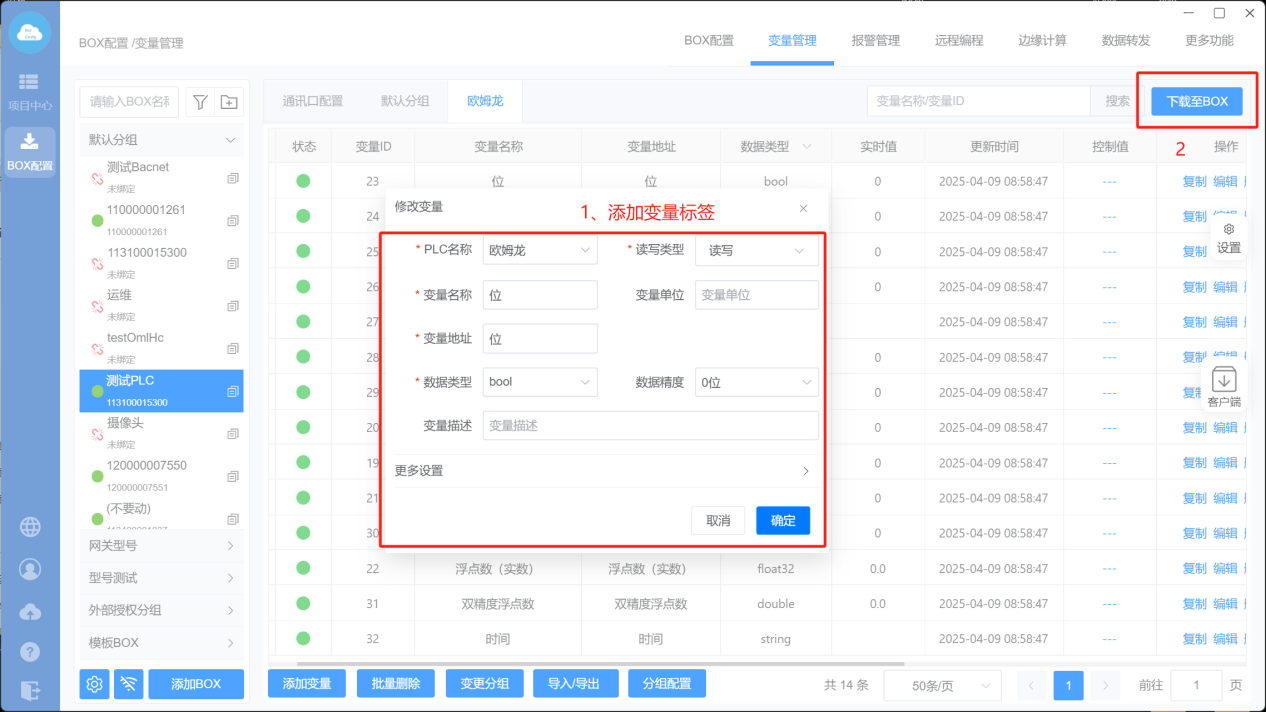

3. 添加变量

直接添加PLC里边变量的标签名字。

PLC端设置

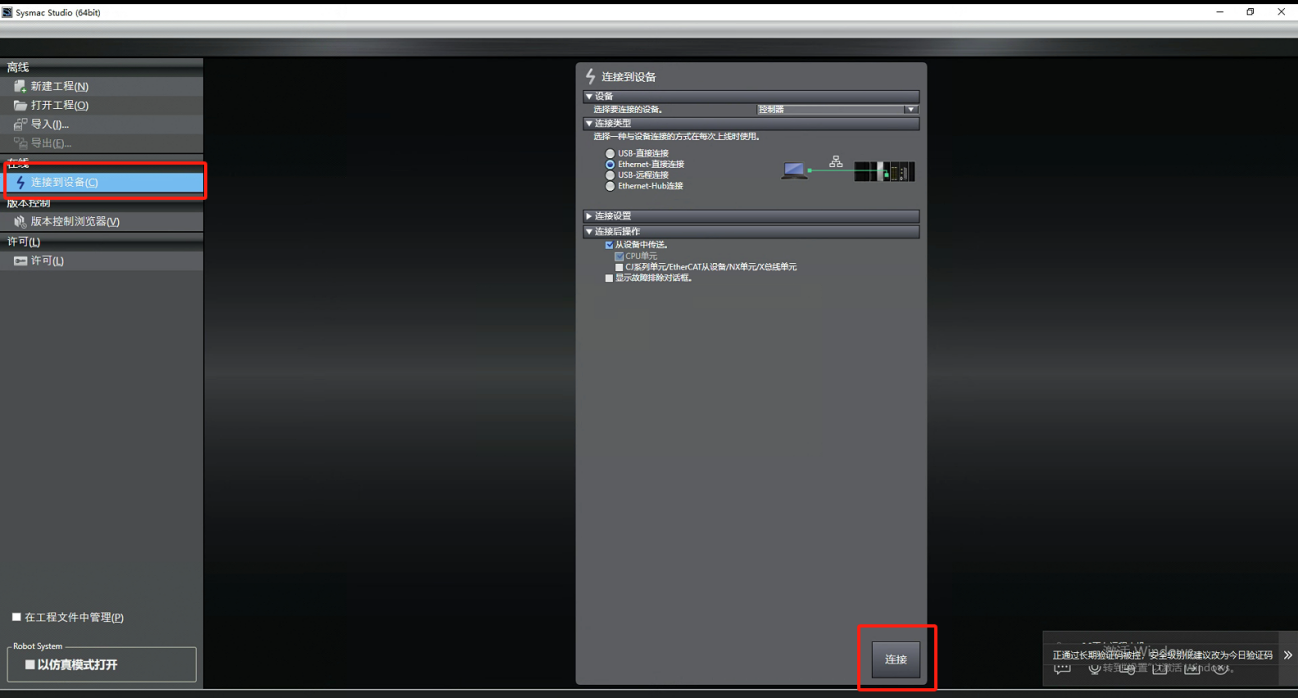

1. 通讯连接PLC

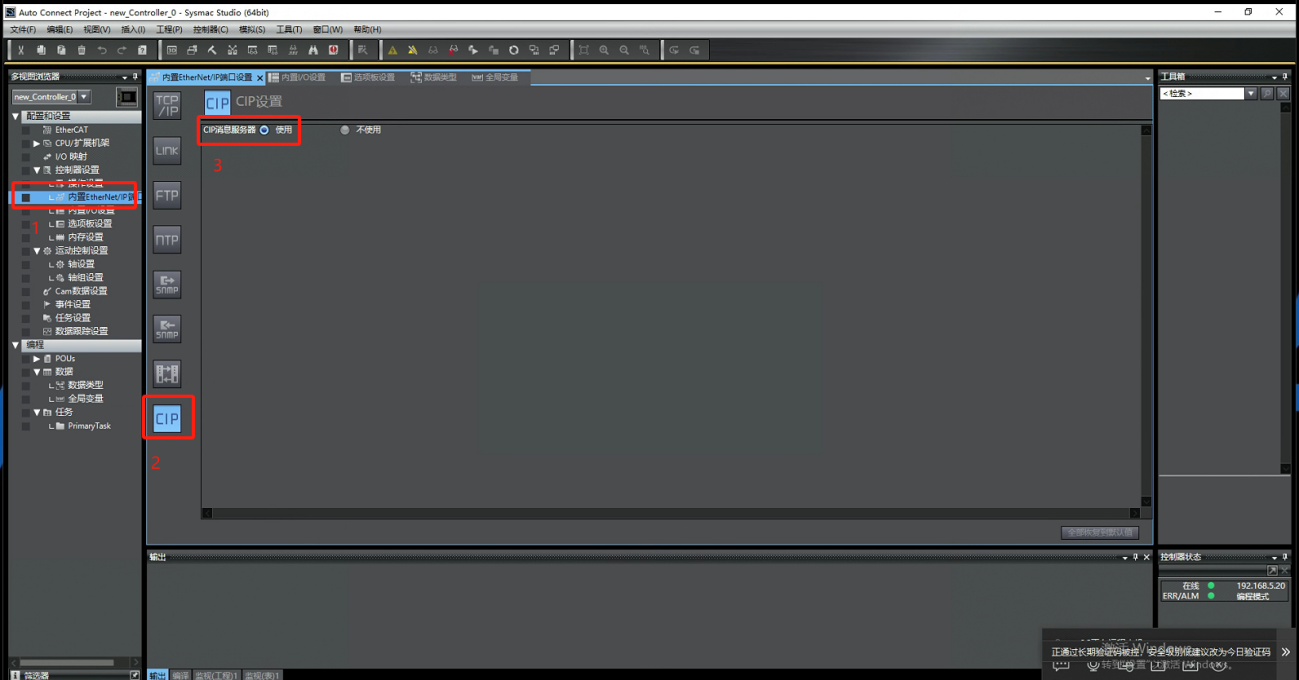

2. 打开“CIP信息服务器”

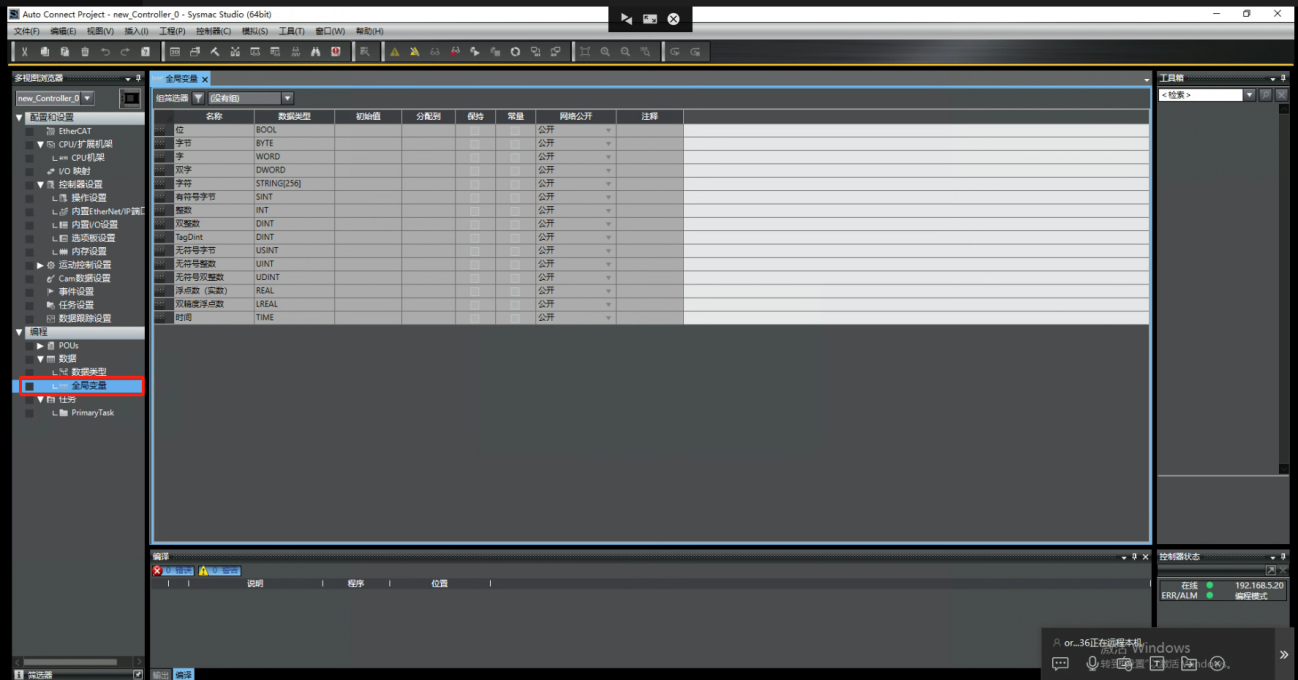

3. 添加全局变量

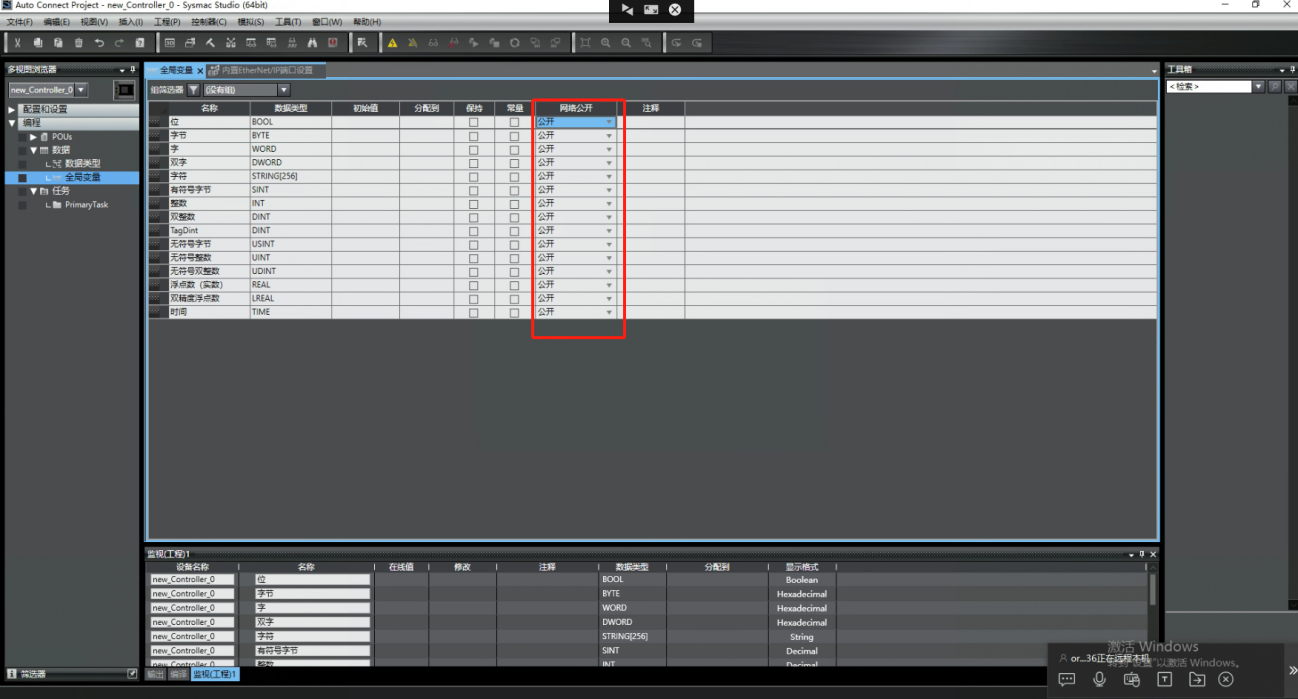

变量必须要勾选“网络公开”勾选“公开”。

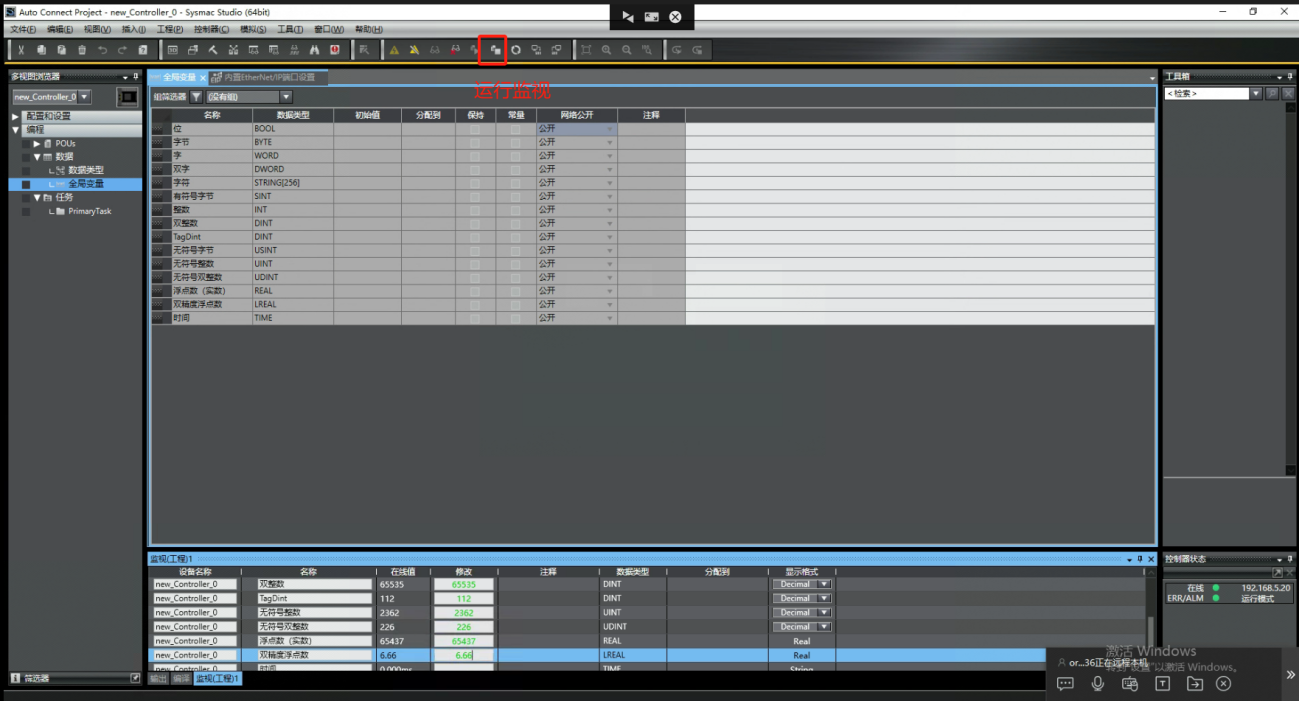

4. 把配置数据同步下载到PLC里边。

5. 运行监控
