添加PLC和变量

本文以西门子200及200mart为例，更多说明请至《BOX与各品牌PLC通讯说明》

西门子串口

西门子S7-200为例

1. 接线

2. 添加设备

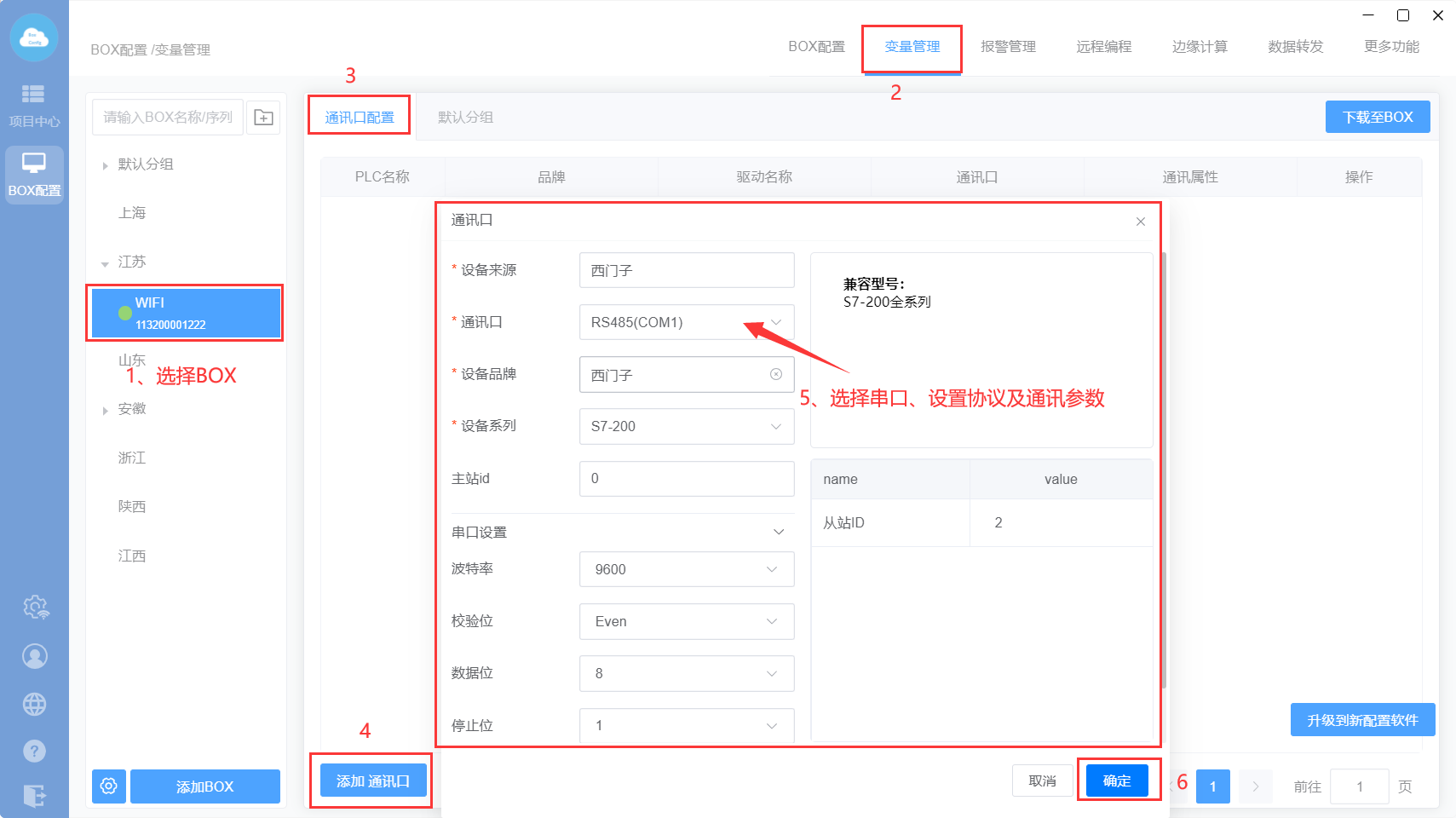

   选择BOX—＞变量管理—＞通讯口配置—＞添加通讯口—＞选择RS485串口并设置协议及通讯参数—＞点击确定

3. 添加变量

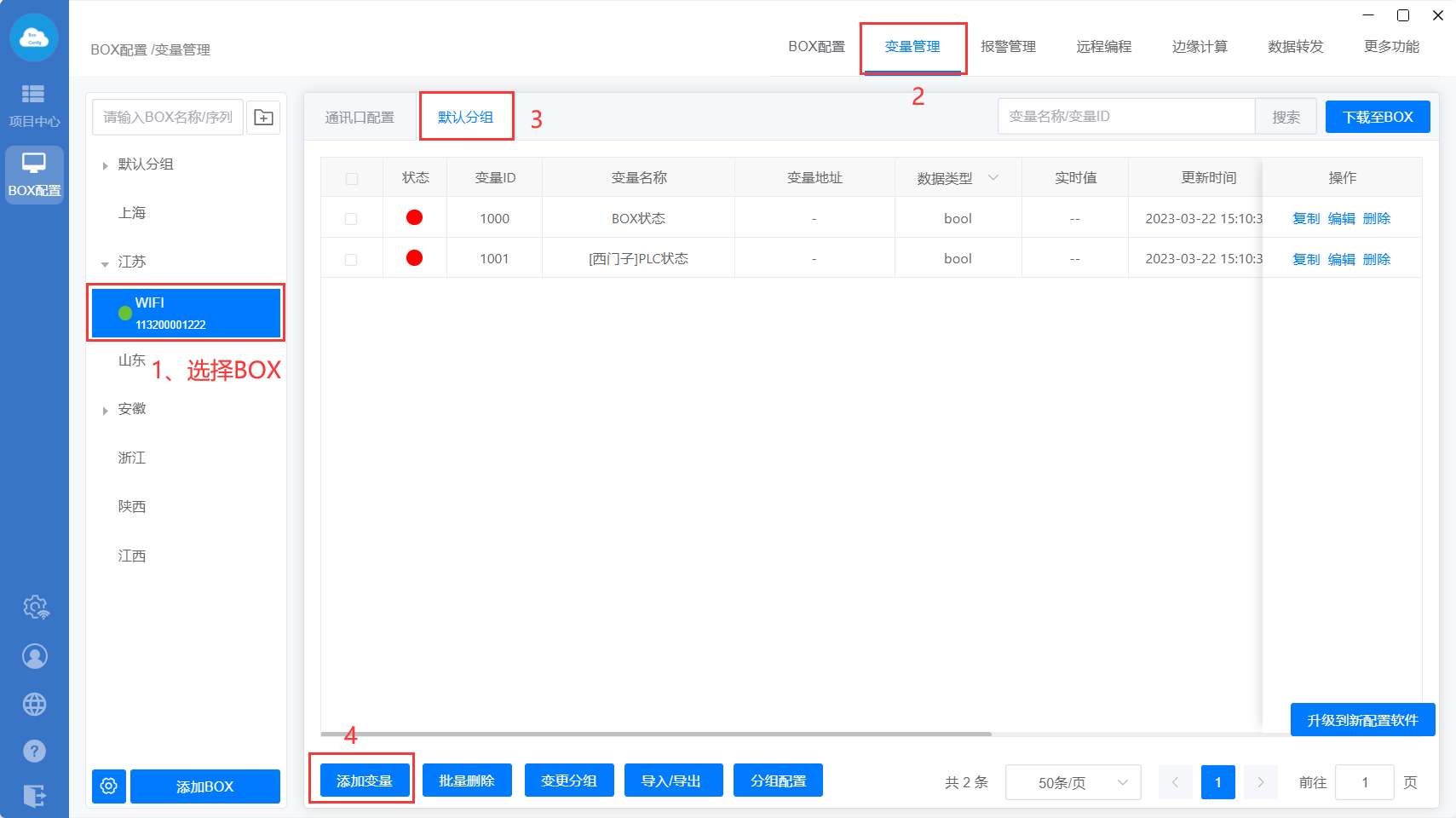

a.选择BOX—＞变量管理—＞默认分组—＞添加变量

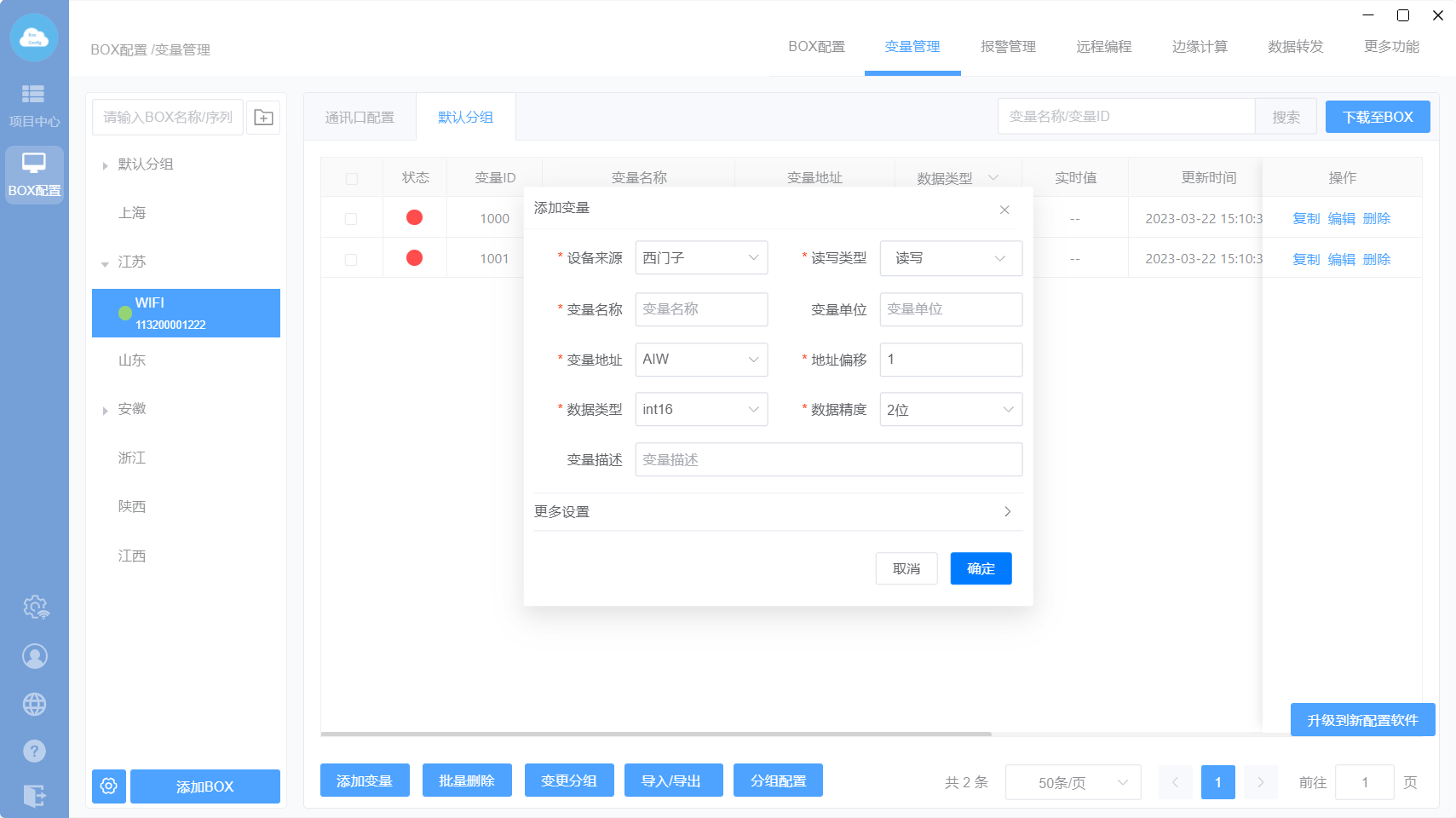

b.弹出【添加变量】窗口，填写变量相关信息后点“确定”。

• 设备来源：设置变量的来源设备；

• 读写类型：设置只读/读写；

• 变量名称：自定义；

• 变量单位：选填，变量的单位，如m，kg等；

• 地址类型：选择PLC 中的地址类型；

• 地址偏移：输入PLC 的地址；

• 数据类型：选择变量的数据类型（类型详解见1.1.4.2章）；

• 数据精度：数据读取可以精确到小数位；

• 变量描述：选填，自定义。

4. 配置完下载至BOX即可。

西门子网口

西门子S7-200 Smart设备为例

1. 接线

2. 添加设备

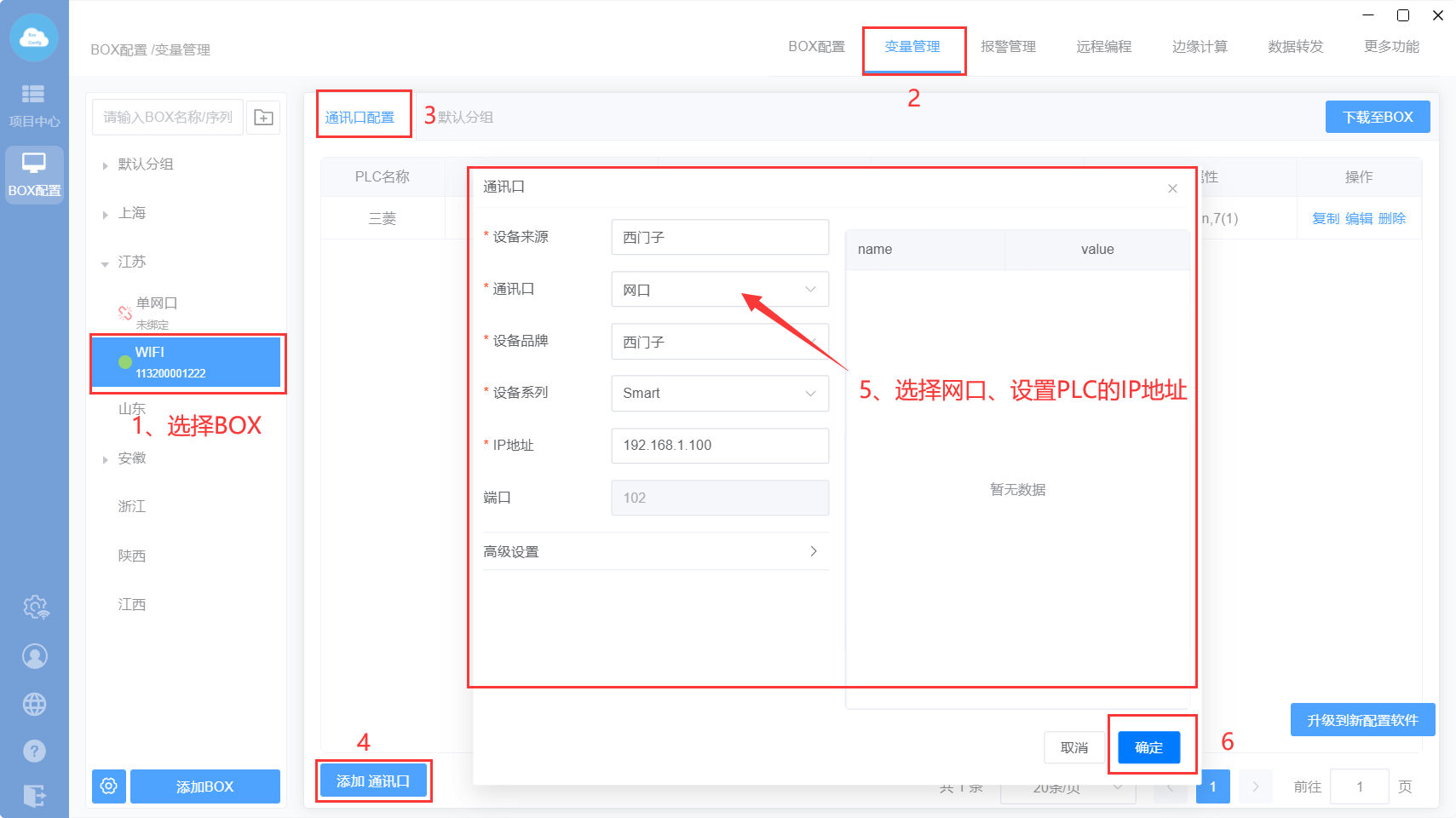

   选择BOX—＞变量管理—＞通讯口配置—＞添加通讯口—＞选择网口并设置PLC IP地址—＞点击确定

3. 添加变量（同串口设备）

a.选择BOX—＞变量管理—＞默认分组—＞添加变量

b.弹出【添加变量】窗口，填写变量相关信息后点“确定”。

• 设备来源：设置变量的来源设备；

• 读写类型：设置只读/读写；

• 变量名称：自定义；

• 变量单位：选填，变量的单位，如m，kg等；

• 地址类型：选择PLC 中的地址类型；

• 地址偏移：输入PLC 的地址；

• 数据类型：选择变量的数据类型（类型详解见1.1.4.2章）；

• 数据精度：数据读取可以精确到小数位；

• 变量描述：选填，自定义。

4. 配置完直接 点下载至BOX（详见 章节）。
