环保协议（HJ212）

功能说明：BOX采集PLC到数据后，通过环保协议（HJ212）传输给环监测平台。

数据流向：

PLC—＞BOX—＞环监测平台

本文只介绍BOX相关的设置.

前提条件：

BOX固件版本3.5以上；

操作步骤：

添加转发环保协议（HJ212）—＞设置转发基础属性—＞添加转发变量—＞下载至BOX

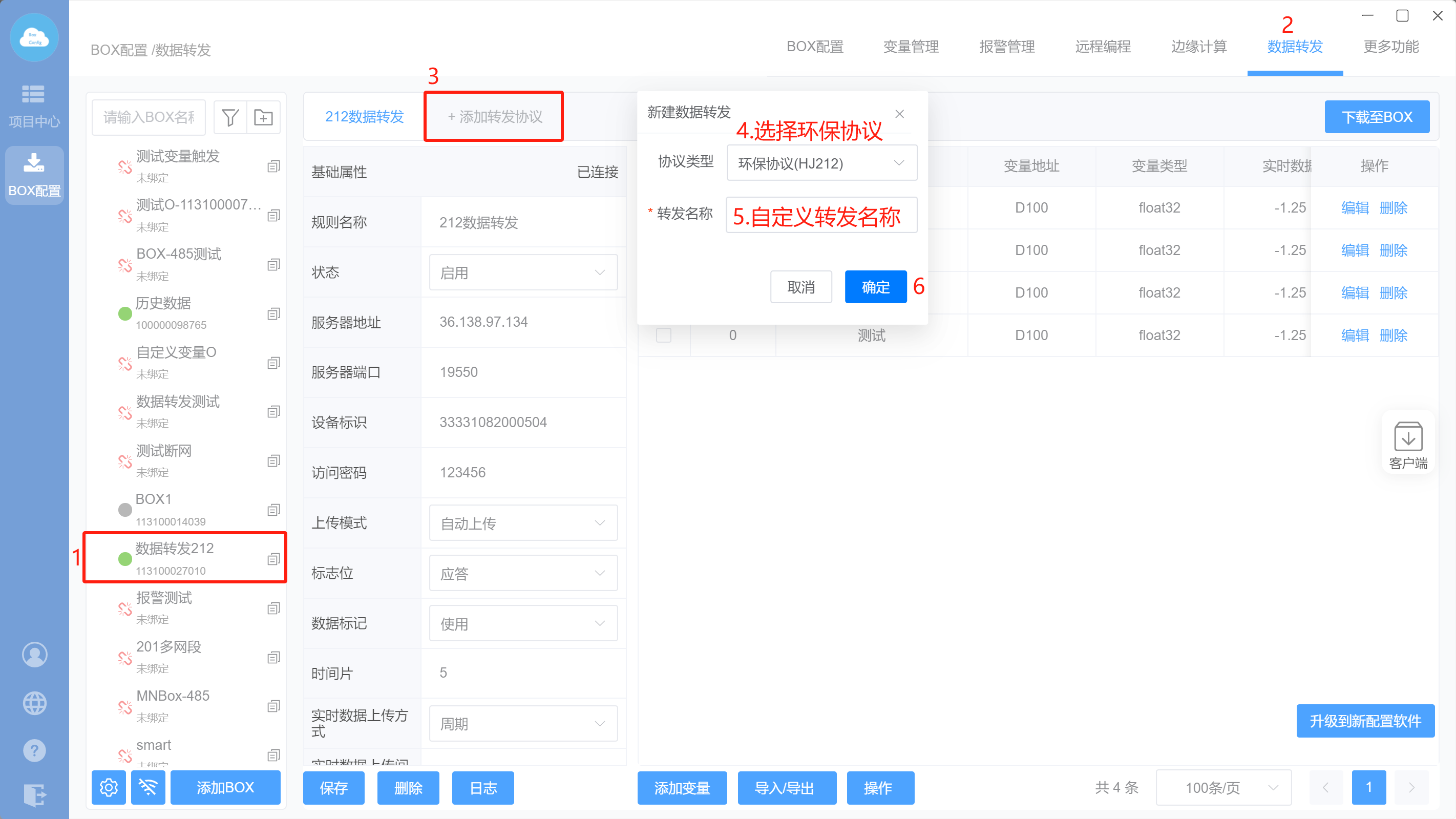

(1). 添加环保协议（HJ212）转发协议

进入【BOX配置】选择对应的BOX—＞点击【数据转发】，点击“添加转发协议”，在弹出窗口中协议类型选择“环保协议（HJ212）”，转发名称自定义，然后点击“确定”

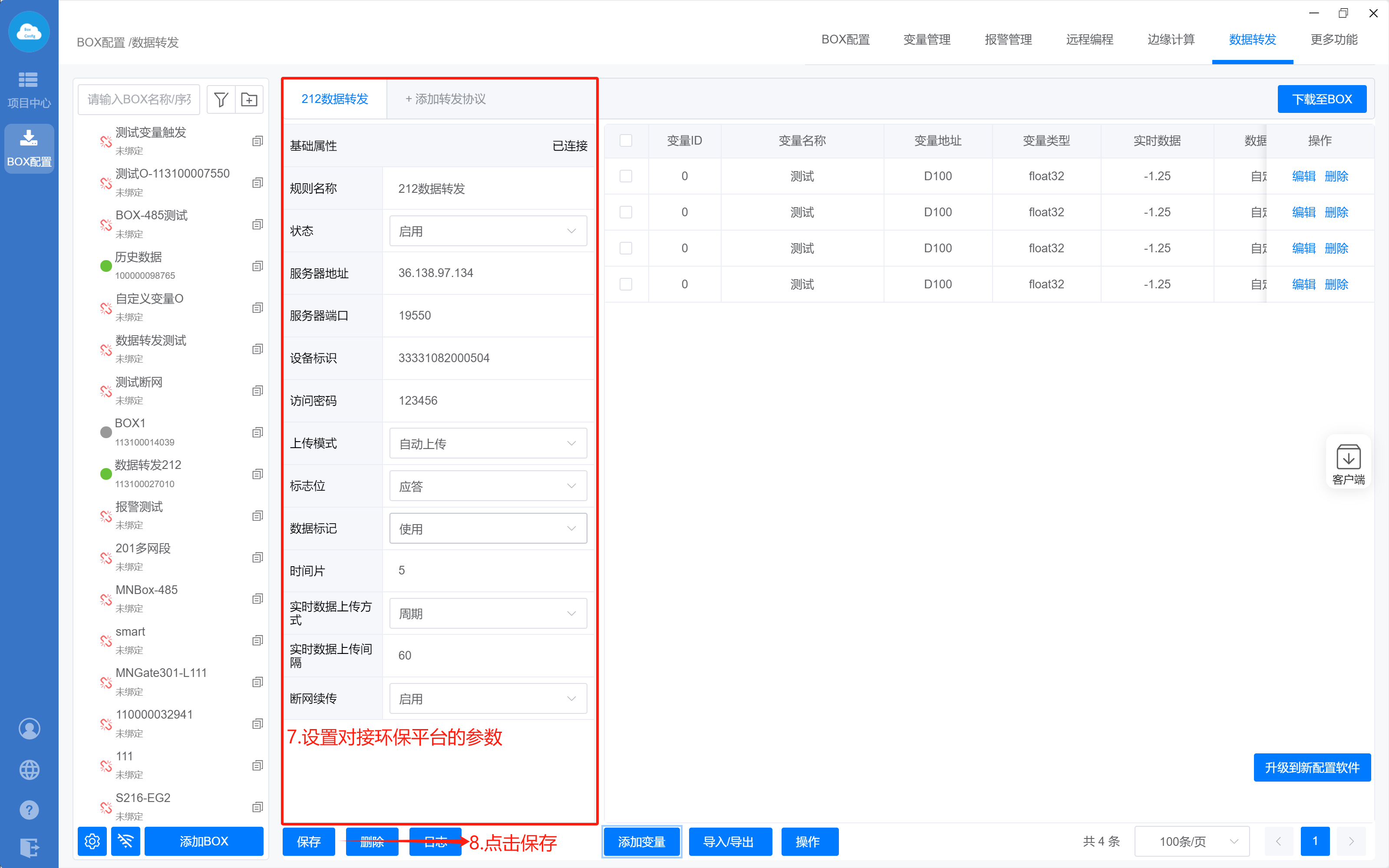

(2). 设置转发基础属性

设置环保平台的参数设置，然后点击保存。

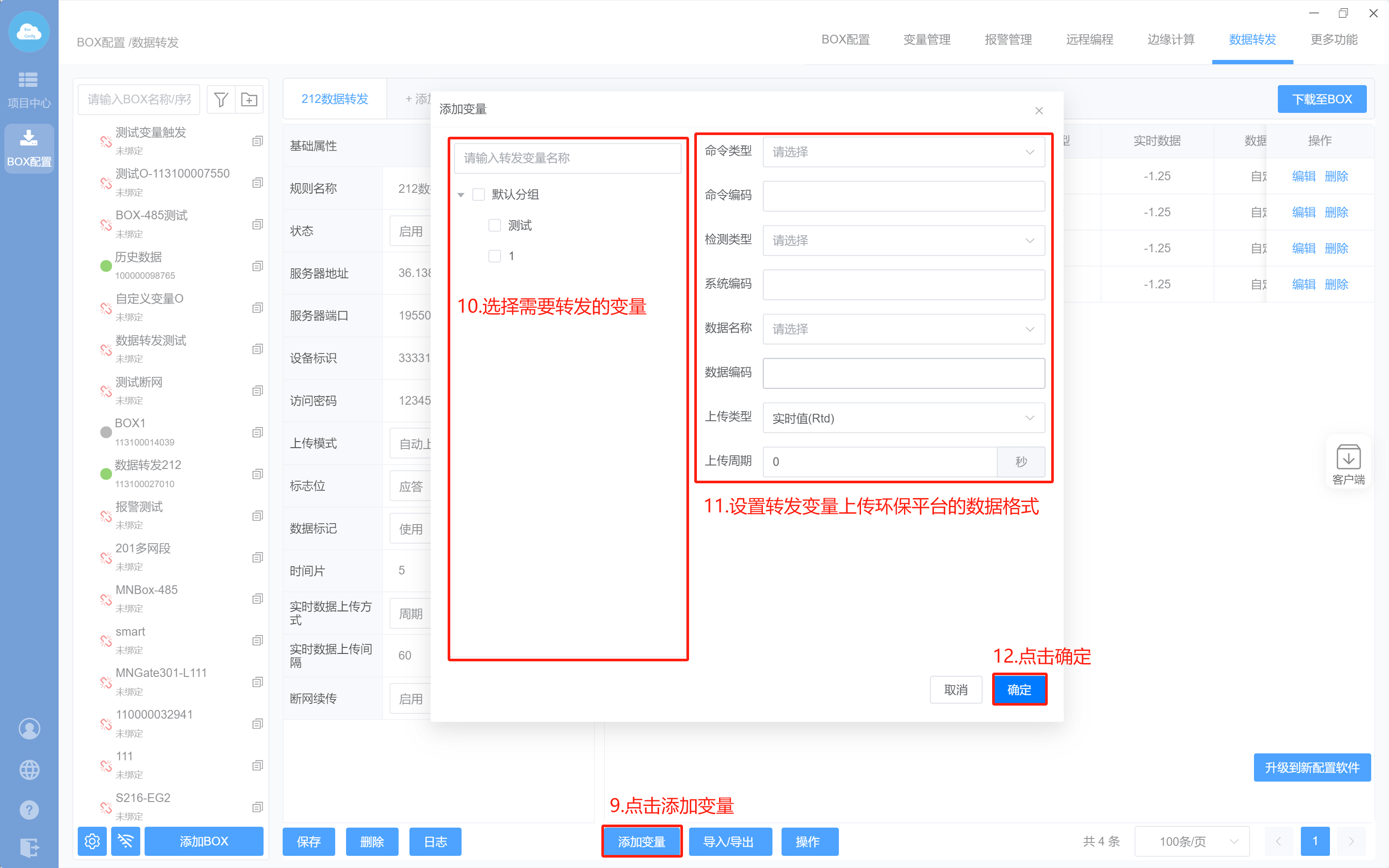

(3). 添加转发变量

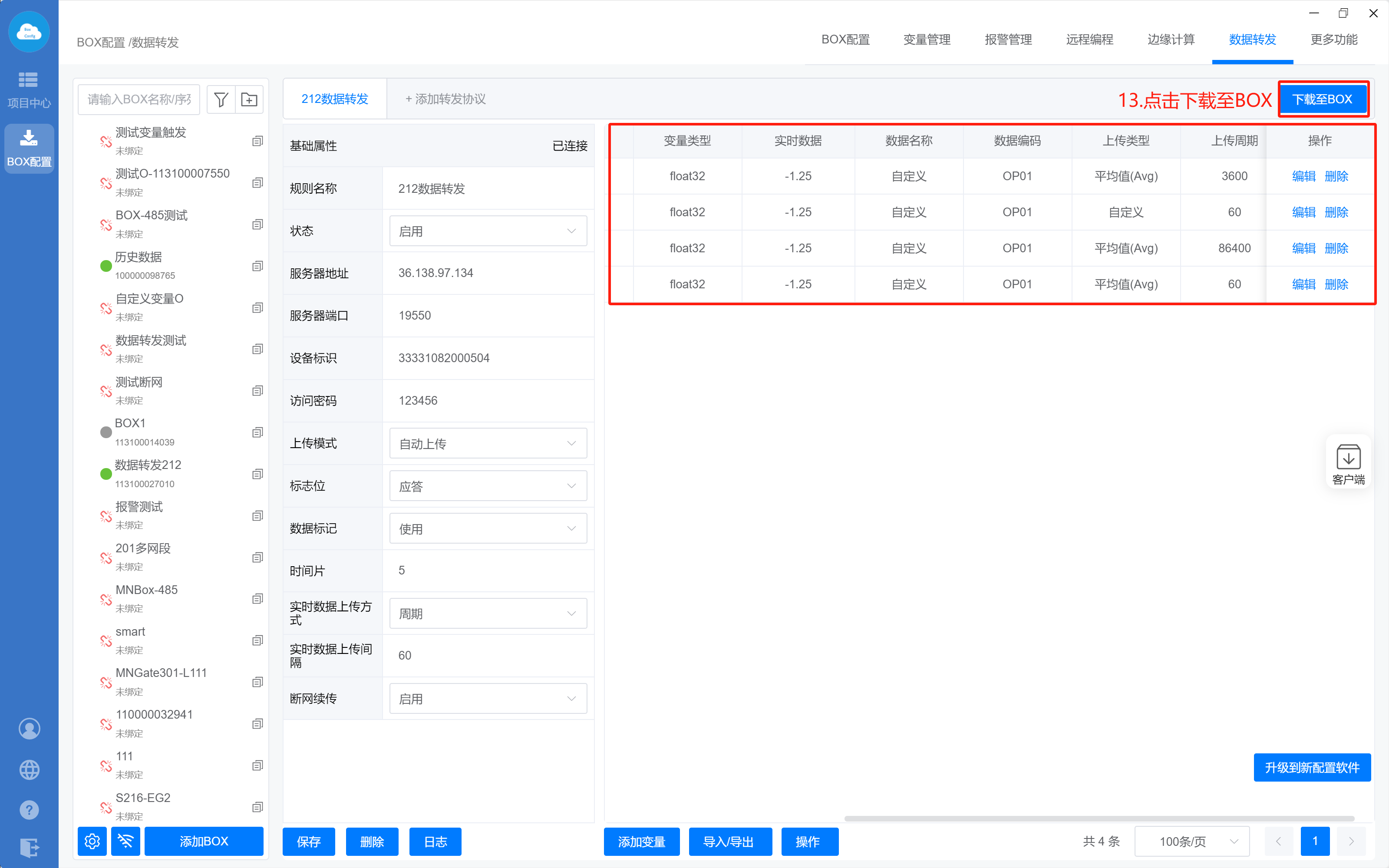

(4). 添加后需要点击下载至BOX，如下图所示：

可查看每个变量转发的环保协议（HJ212）地址，也可以进行二次修改
