罗克韦尔

1.4.1 MicroLogix

支持DF1协议，该协议兼容：SLC5/04、SLC500, 5/01,5/02 and 5/03、MicroLogix、PLC-5

通讯线缆

与MicroLogix系列PLC编程口通讯的RS232接线方式	980系列	280系列	PLC系列
	RXD	2	3：TX
	TXD	3	2：RX
	GND	5	5：GND

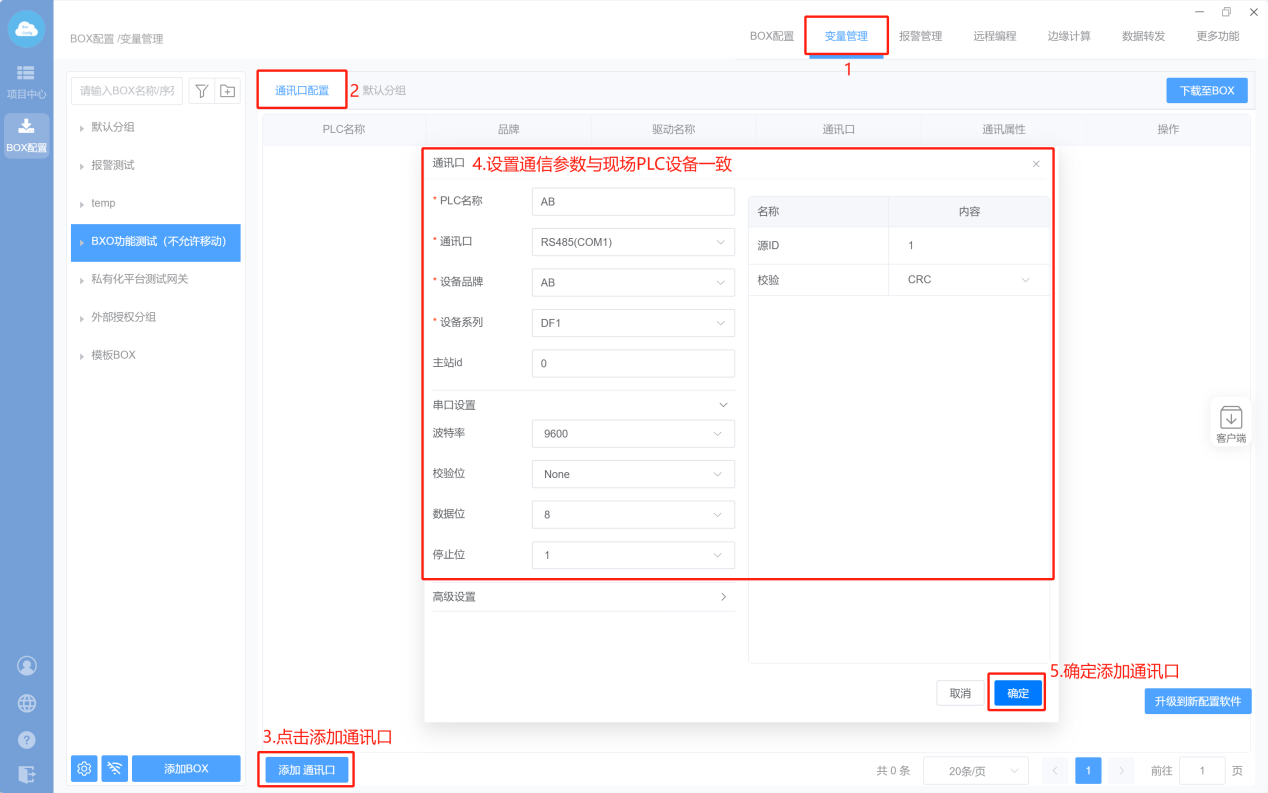

1. Box配置（PLC和box的通讯参数保持一样）

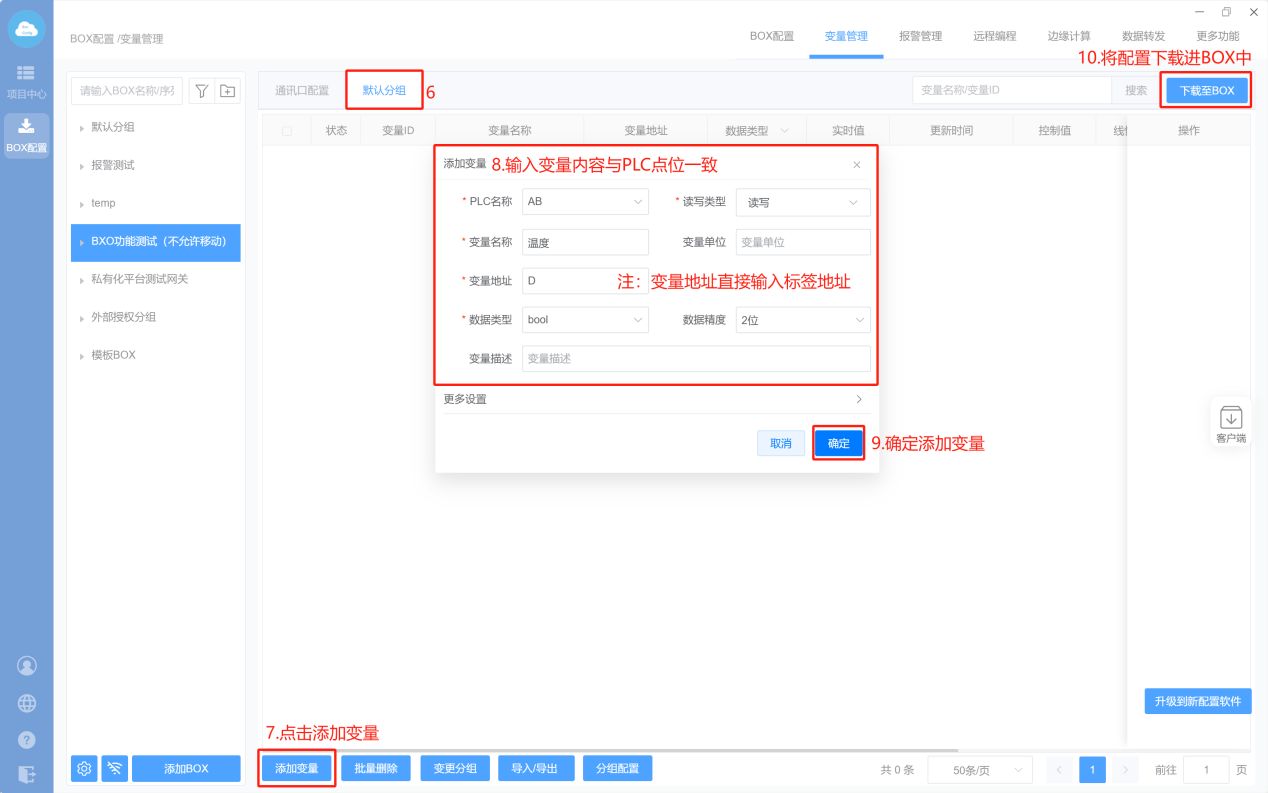

2. 添加变量

3. PLC设置

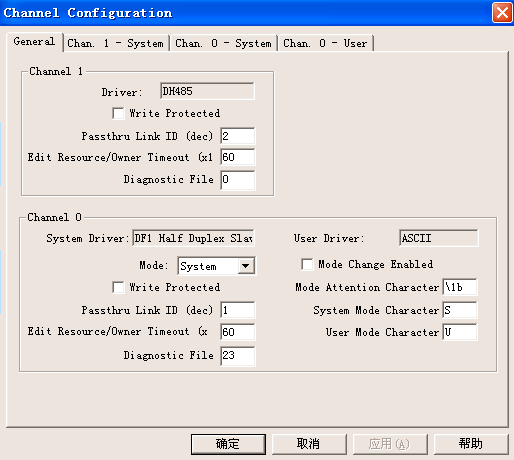

PLC编程软件里面设置

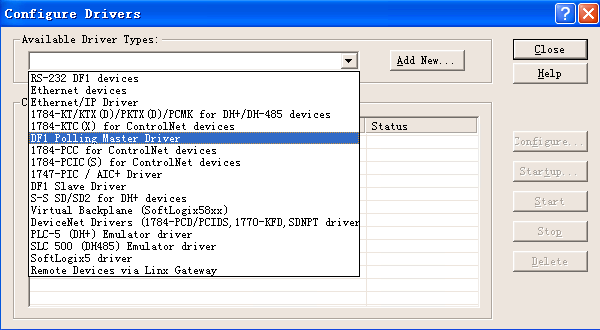

RSLink里面设置

1.4.2 ControlLogix/ CompactLogix

支持CIP协议，兼容中大型PLC

通讯线缆：普通网线

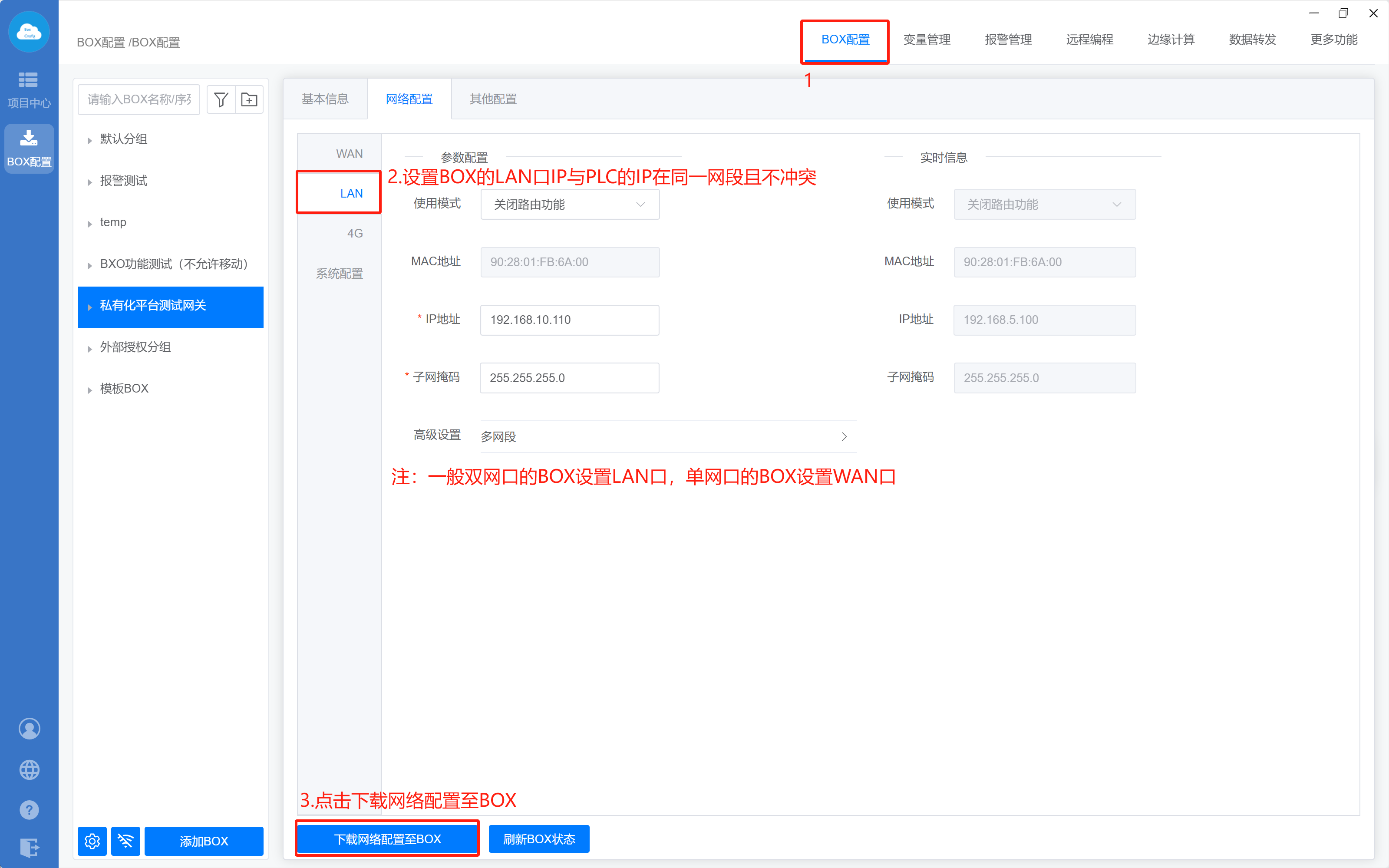

1. Box设置（注意：修改box参数，与PLC保持在同一网段）

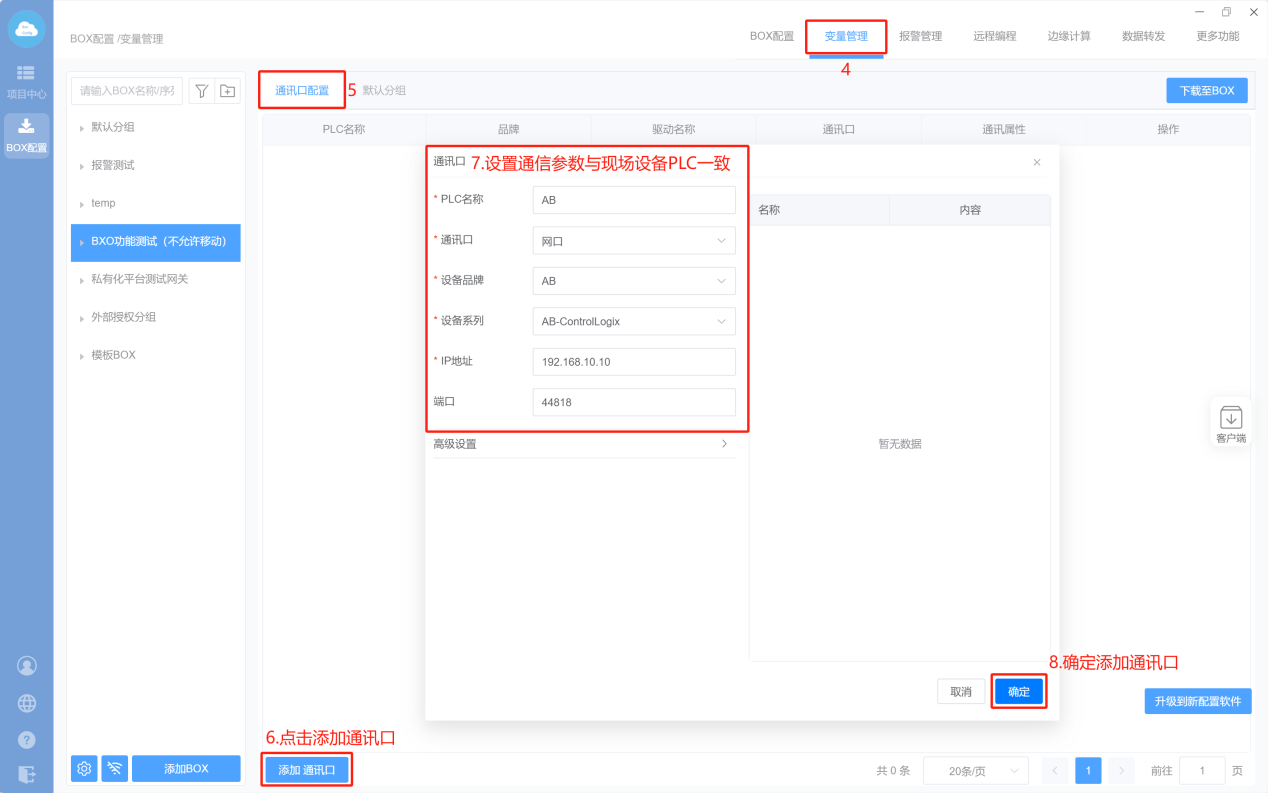

2. 添加通讯口

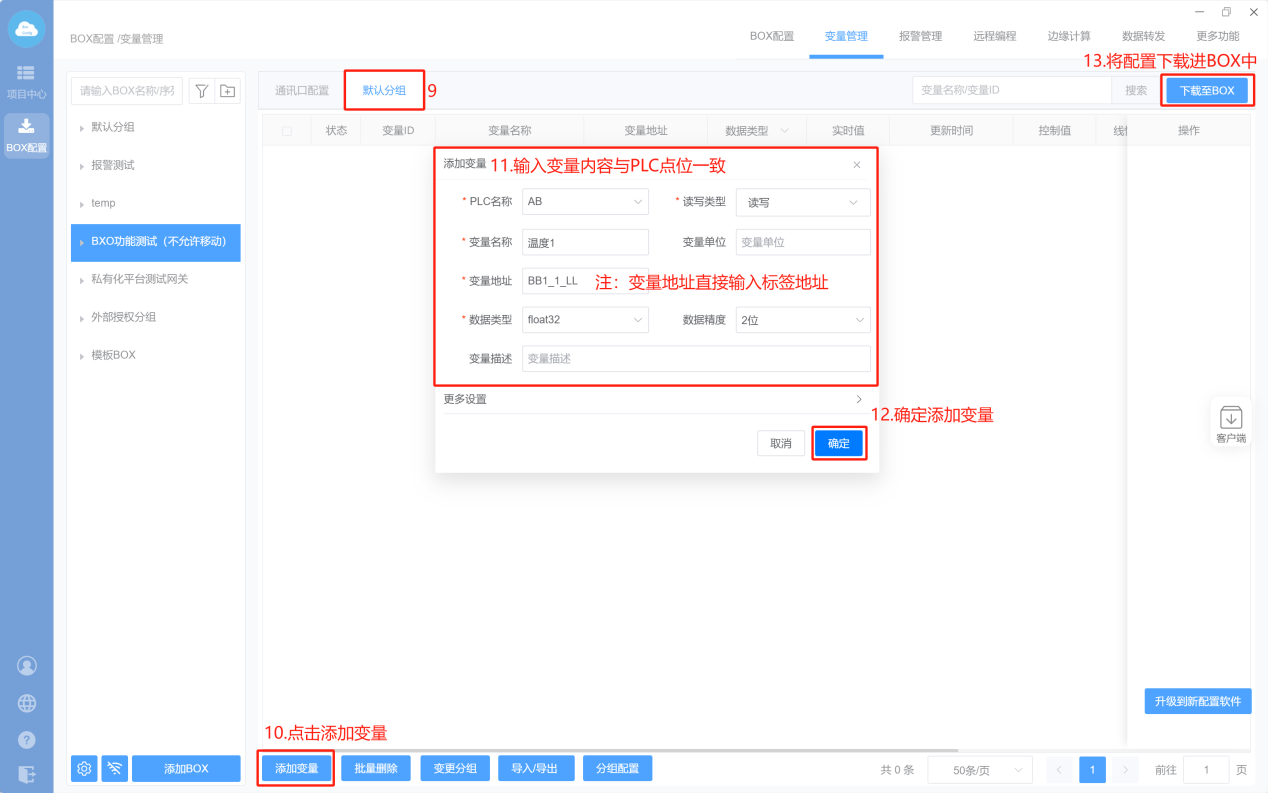

3. 添加变量

4. PLC

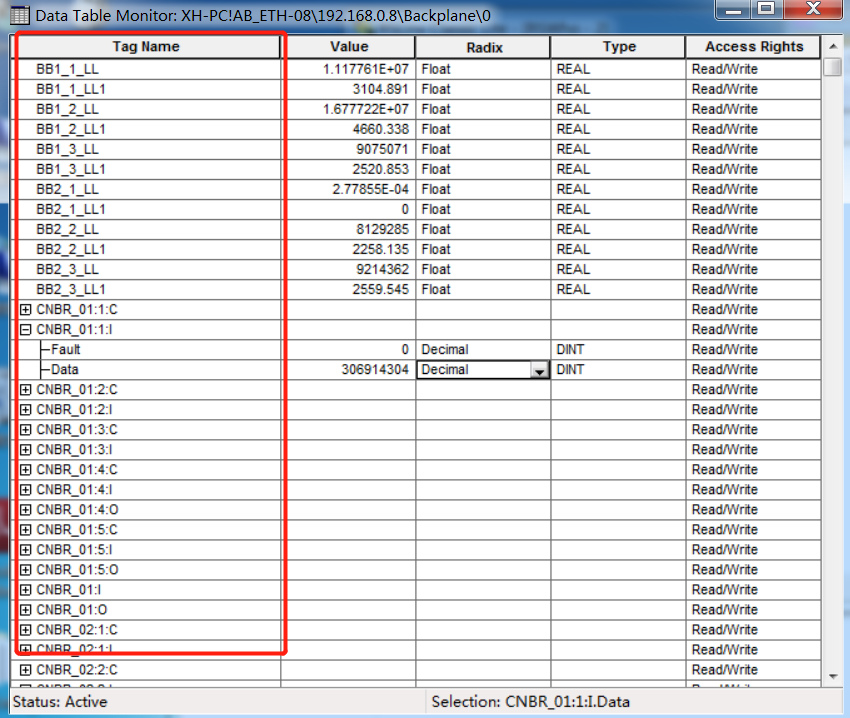

和BOX保持在一个网段，采用标签名进行通讯
