远程下载PLC程序

2.1 前提条件

1. 申请账户
2. 下载BOXConfig配置软件
3. 登录账户
4. 添加BOX
5. 设置BOX上线

2.2 串口设备西门子S7-200为例

注意

（1）远程编程过程中，BOX和PLC的数据采集过程会终止。

（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。

1. 接线

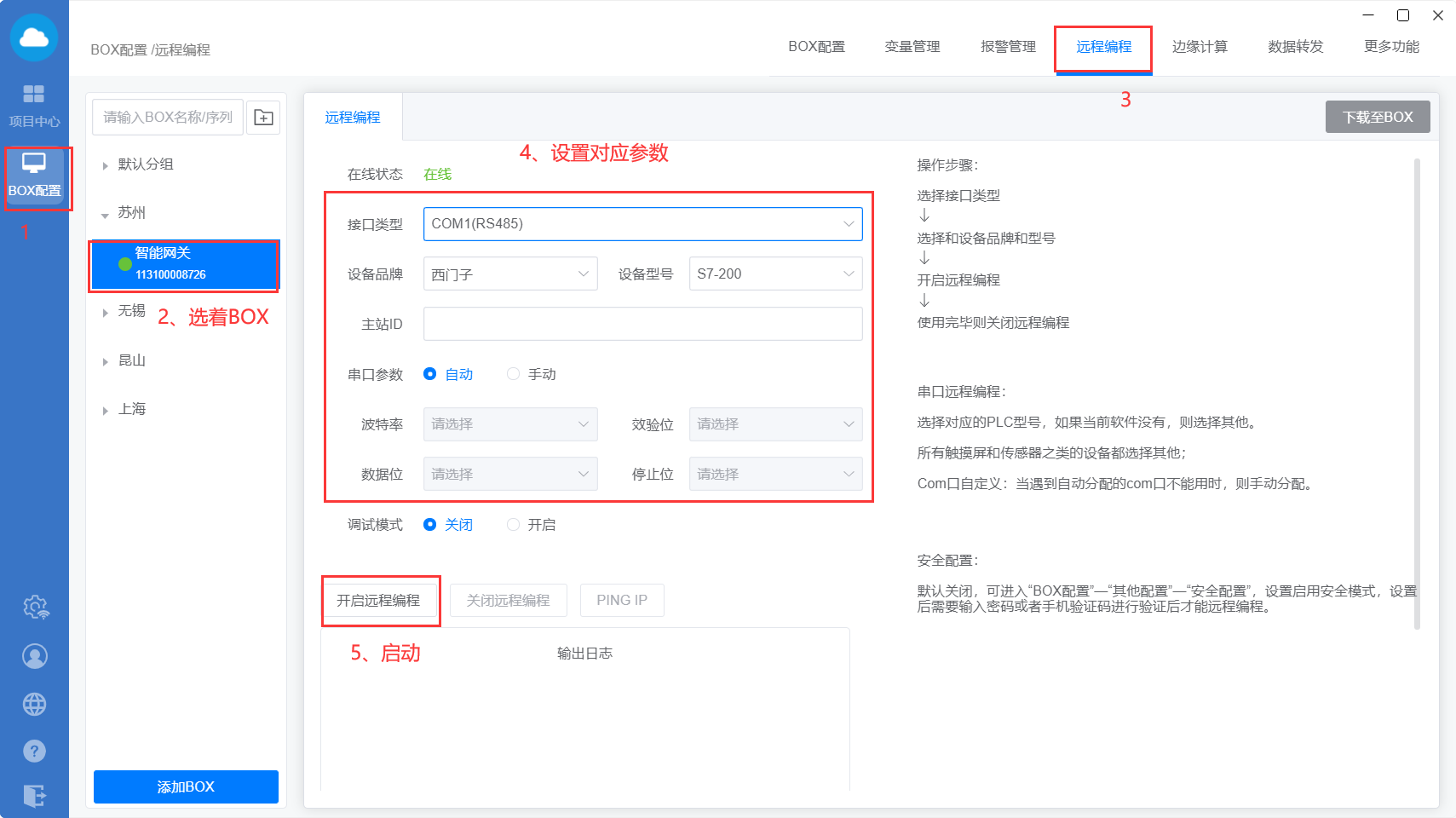

2. 登录配置软件选择需要链接的BOX，输入需要的信息，点击“开启远程编程”。

等待提示“开启远程编程成功后，请使用串口COM*”

打开编程软件，开始远程上下载，监视PLC程序；

说明：STEP7编程软件，西门子S7-200只支持32位操作系统

3. PLC设置

a.PPI属性

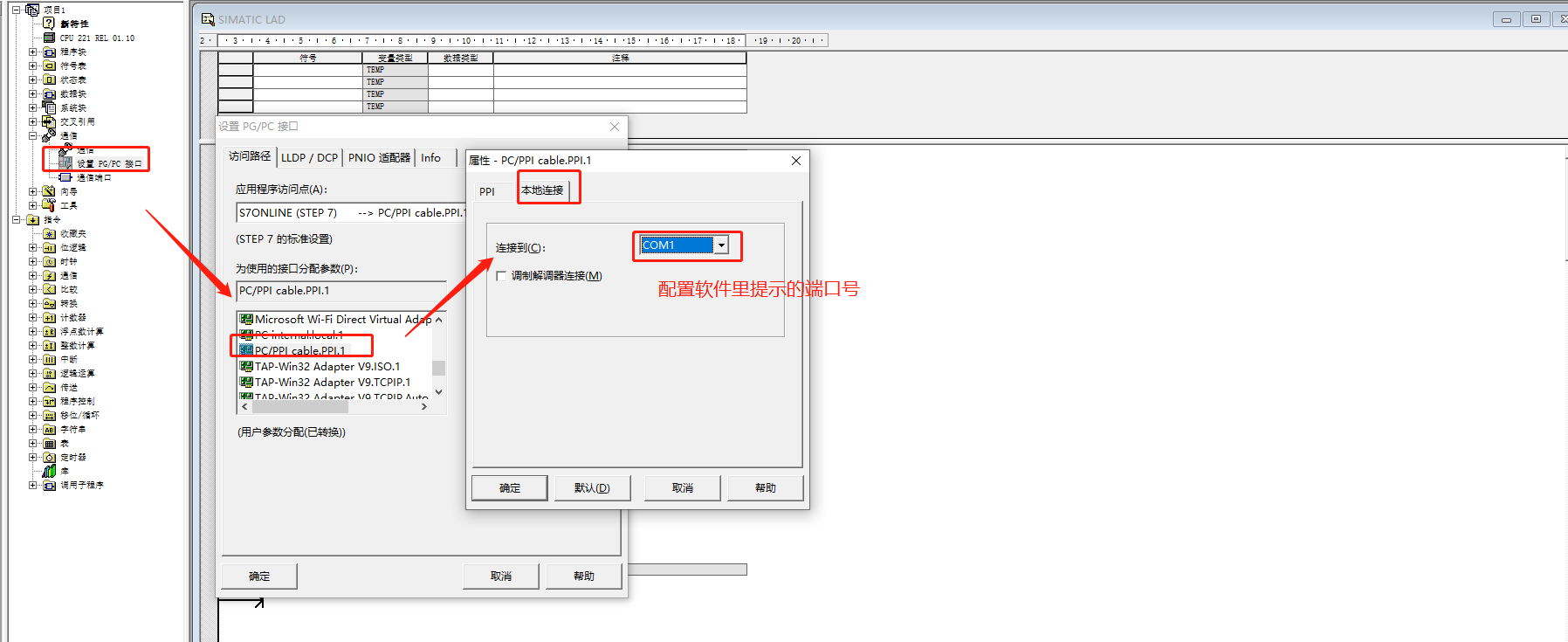

b.本地连接设置配置软件提示的端口号

c.点击通信

2.3 网口设备西门子S7-200 Smart设备为例

注意

（1）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。

1. 接线

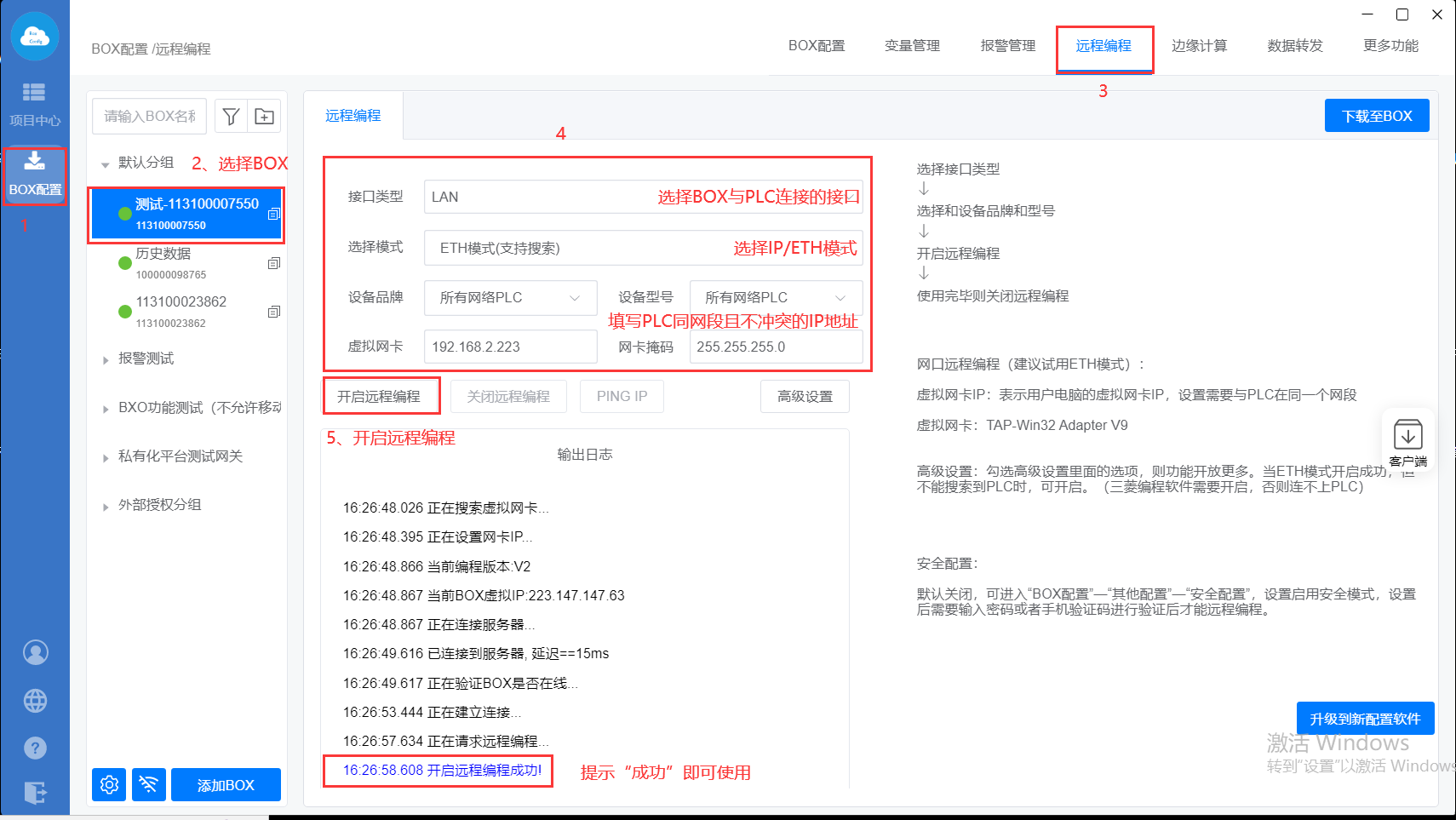

2. 登录配置软件选择需要链接的BOX，输入需要的信息，点击“启动链接”。

等待提示“开启远程编程成功”

等待启动链接成功之后，则打开编程软件，开始远程上下载，监视PLC程序；

3. 打开STEP7编程软件
