三菱

1.2.1 FX0N/1N编程口

通讯线缆：购买圆口转RS232的标准线缆

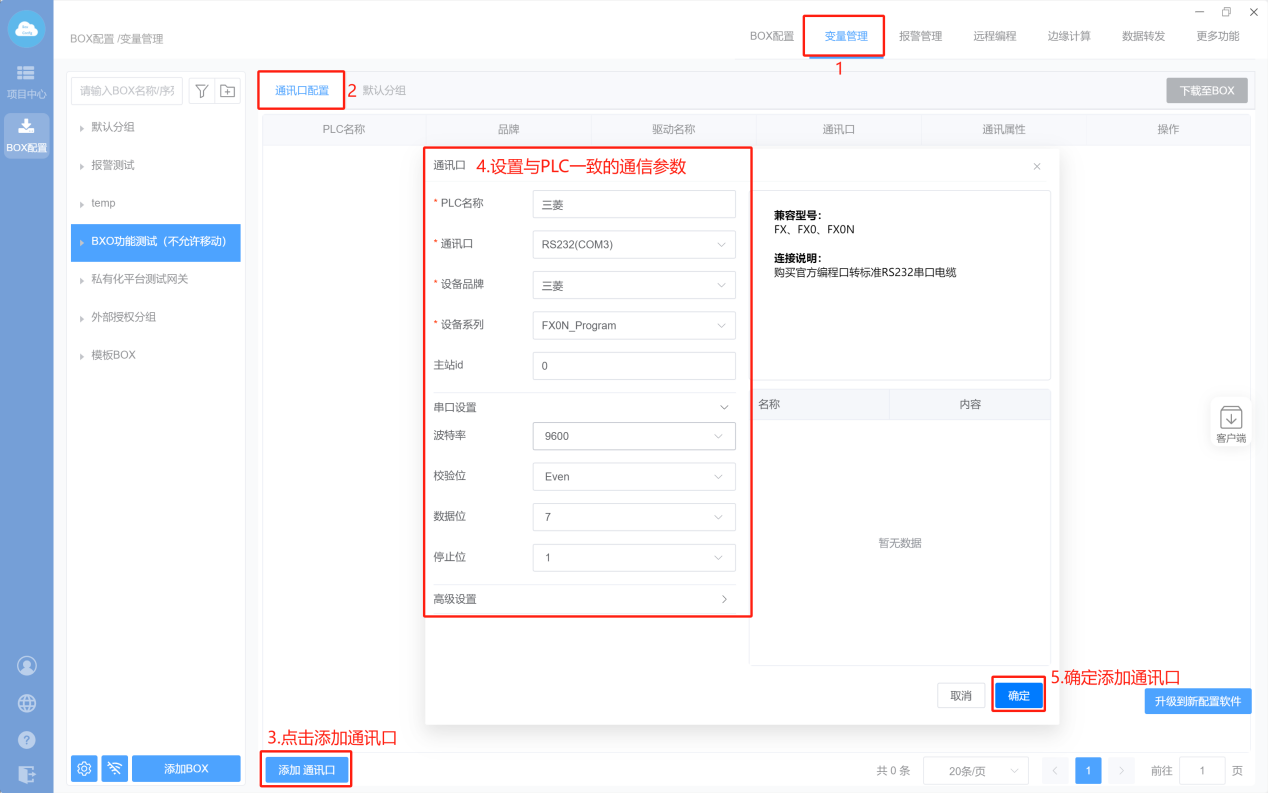

1. 添加通讯设备（主站ID不需要填写，默认即可；波特率保持默认）

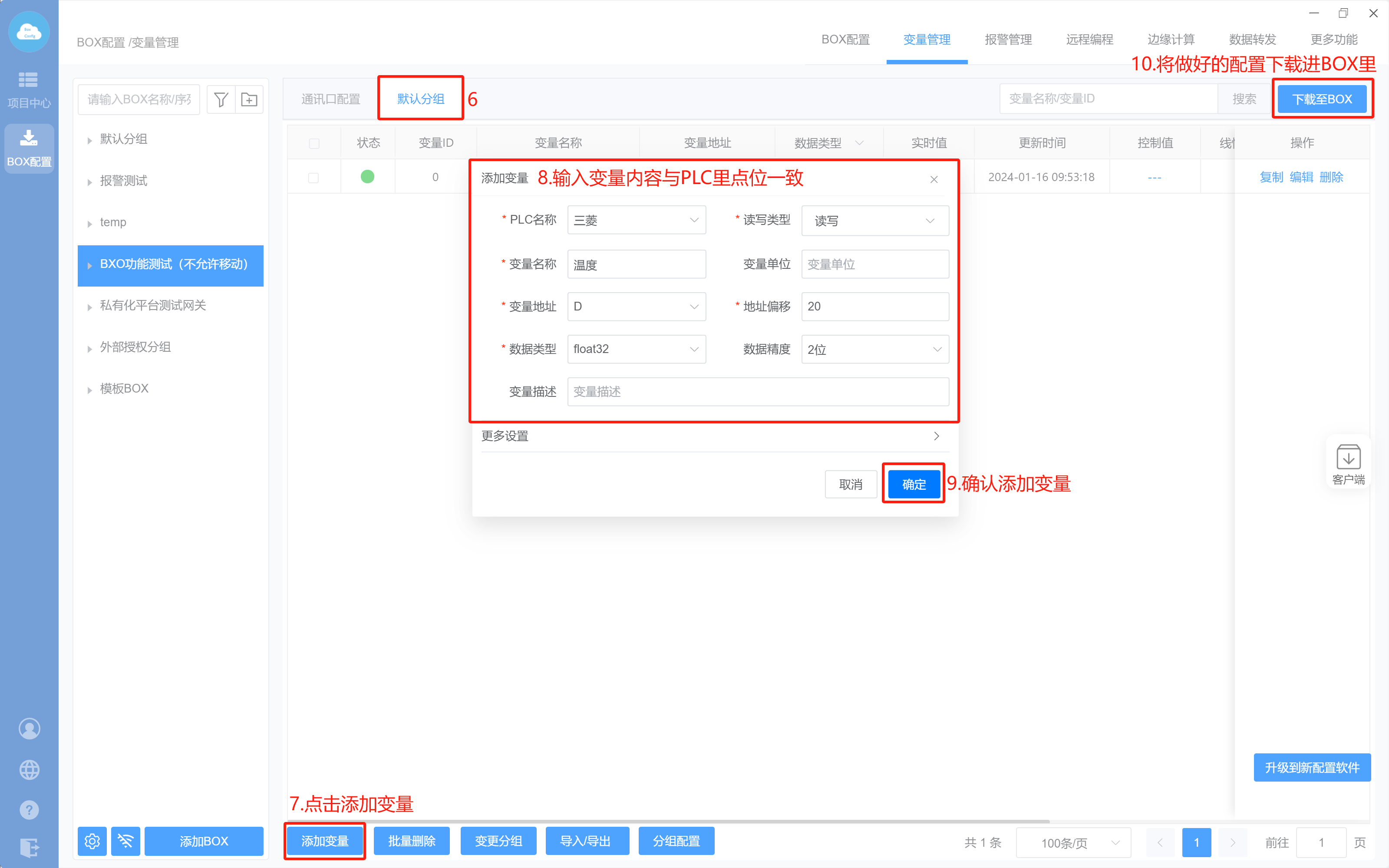

2. 添加变量

3. PLC设置

PLC端不需要任何设置

1.2.2 FX2N编程口

通讯线缆：购买圆口转RS232的标准线缆

1. Box配置（主站ID不需要填写，默认即可；波特率保持默认）

2. 添加变量

3. PLC设置

PLC端不需要任何设置

1.2.3 FX3U编程口

通讯线缆：购买圆口转RS232的标准线缆

1. Box配置（主站ID不需要填写，默认即可；波特率保持

2. 添加变量

3. PLC设置

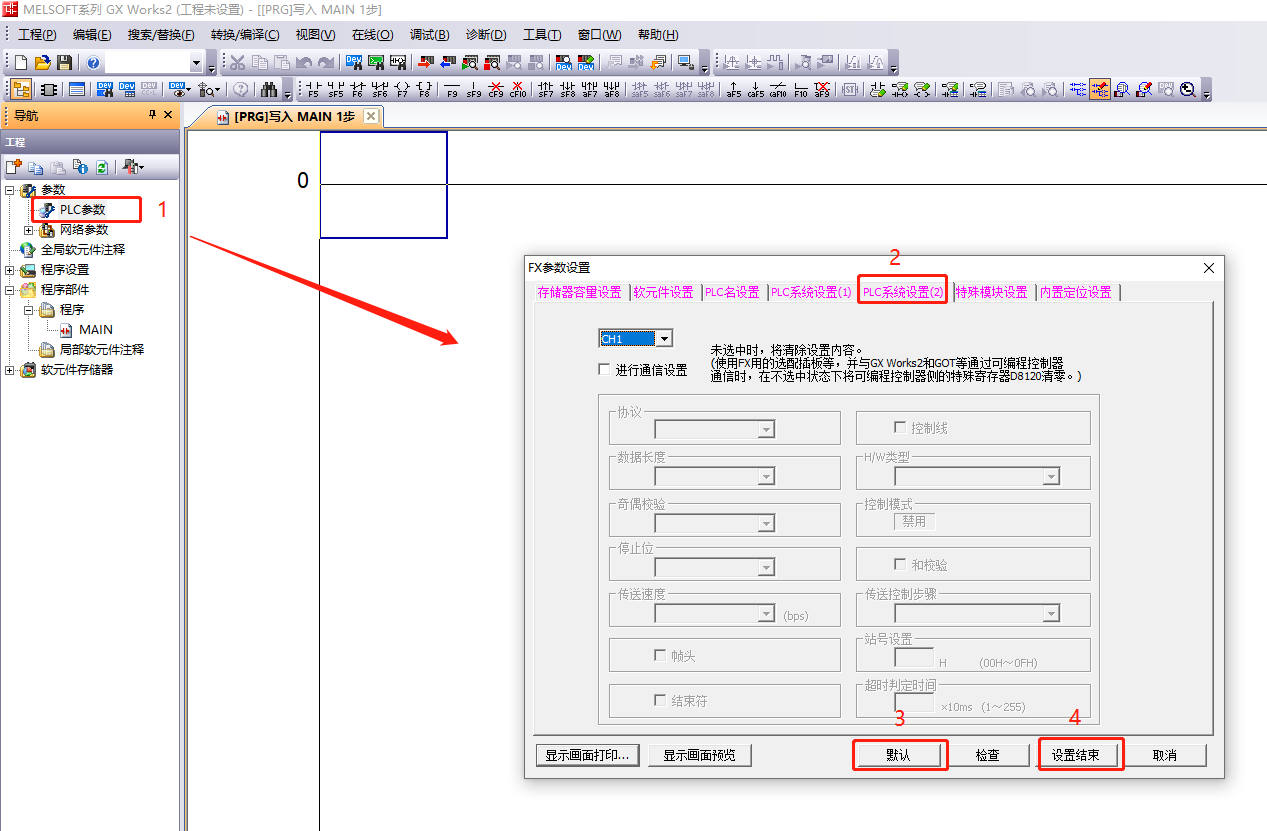

三菱的FX3U/FX3G使用编程口通讯，PLC参数里采用默认设置就行。无需在PLC软件里做通讯设置，设置完下载至PLC之后，断电重启PLC生效。

1.2.4 FX扩展板

通讯线缆

与FX扩展板通讯的485接线方式	网关	FX扩展板
	A+	RDA+SDA
	B-	RDB+SDB
	GND	SG

与FX扩展板通讯的232接线方式	980系列	280系列	FX扩展板
	RXD	2	3
	TXD	3	2
	GND	5	5

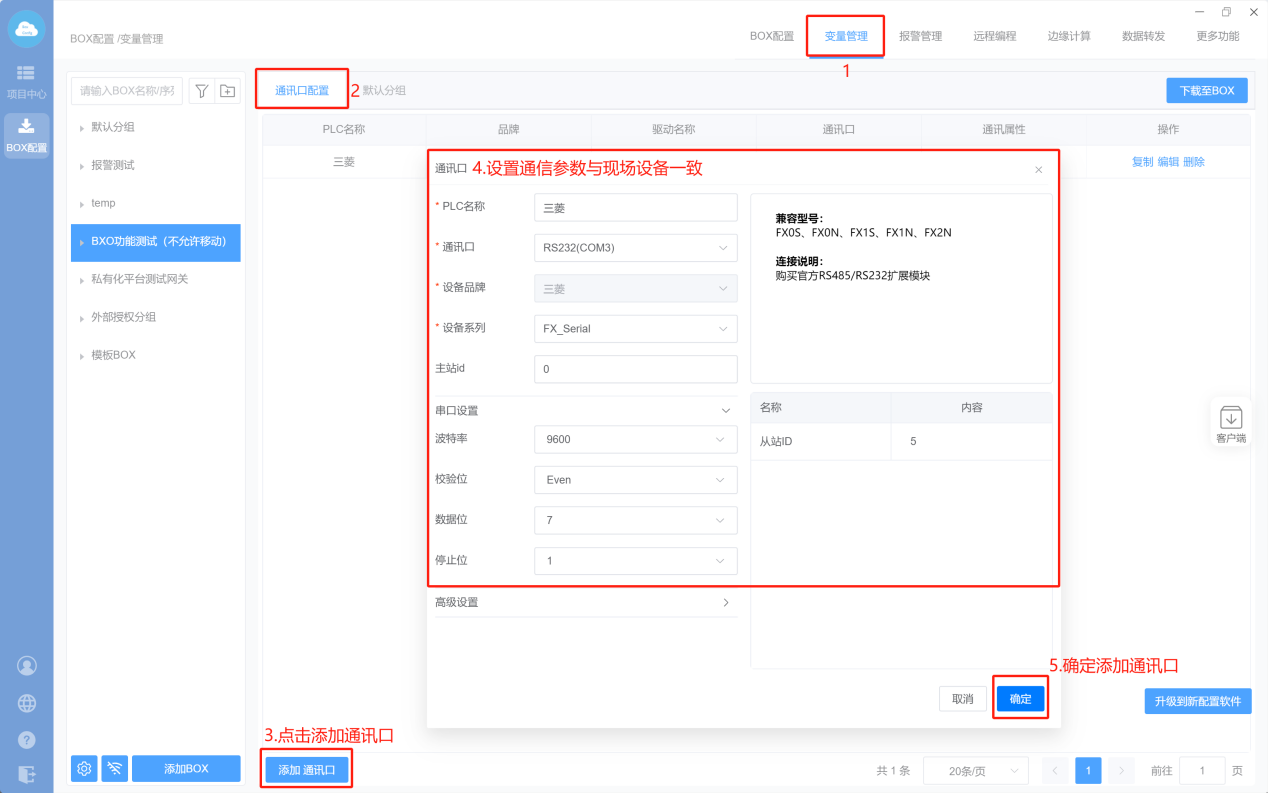

1. Box配置（主站ID不需要填写，默认即可；波特率保持默认）

注意

设备属性中的“从站ID”即为plc的站号，跟plc通讯设置里设置成一致。

1. 添加变量

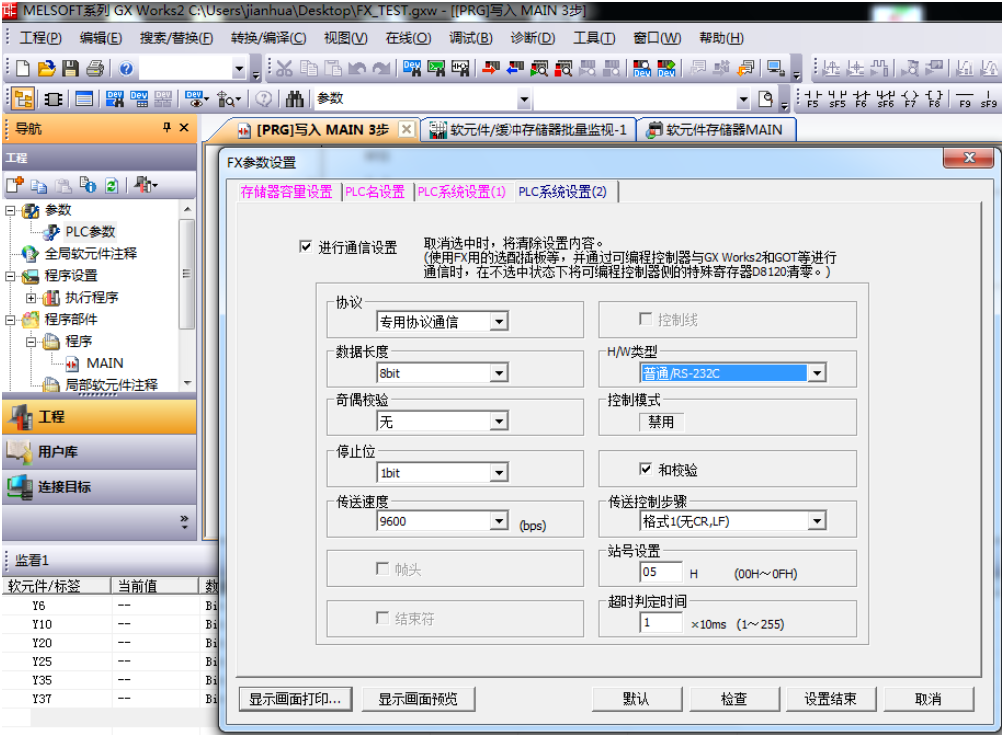

3. PLC设置

配置完成之后，下载到PLC，然后断电重启plc生效。

1.2.5 Q/L系列编程口

通讯线缆：购买圆口转RS232的标准线缆

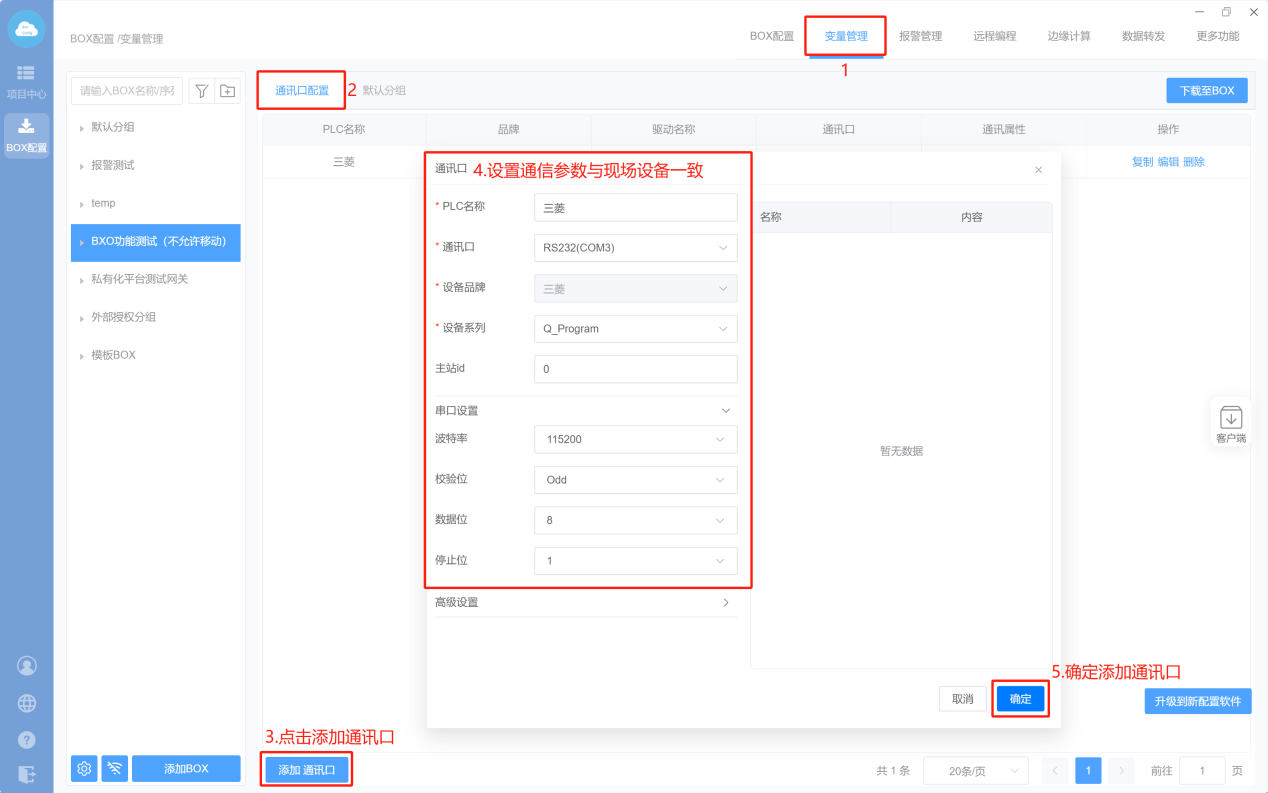

1. Box配置（主站ID不需要填写，默认即可；波特率保持默认）

2. 添加设备

3. PLC设置

1.2.6 Q/L扩展模块串口

通讯线缆

485接线方式	网关	PLC端
	A+	RDA+SDA
	B-	RDB+SDB
	GND	5-GND

1. Box配置（主站ID不需要填写，默认即可；波特率保持默认）


2. 添加设备

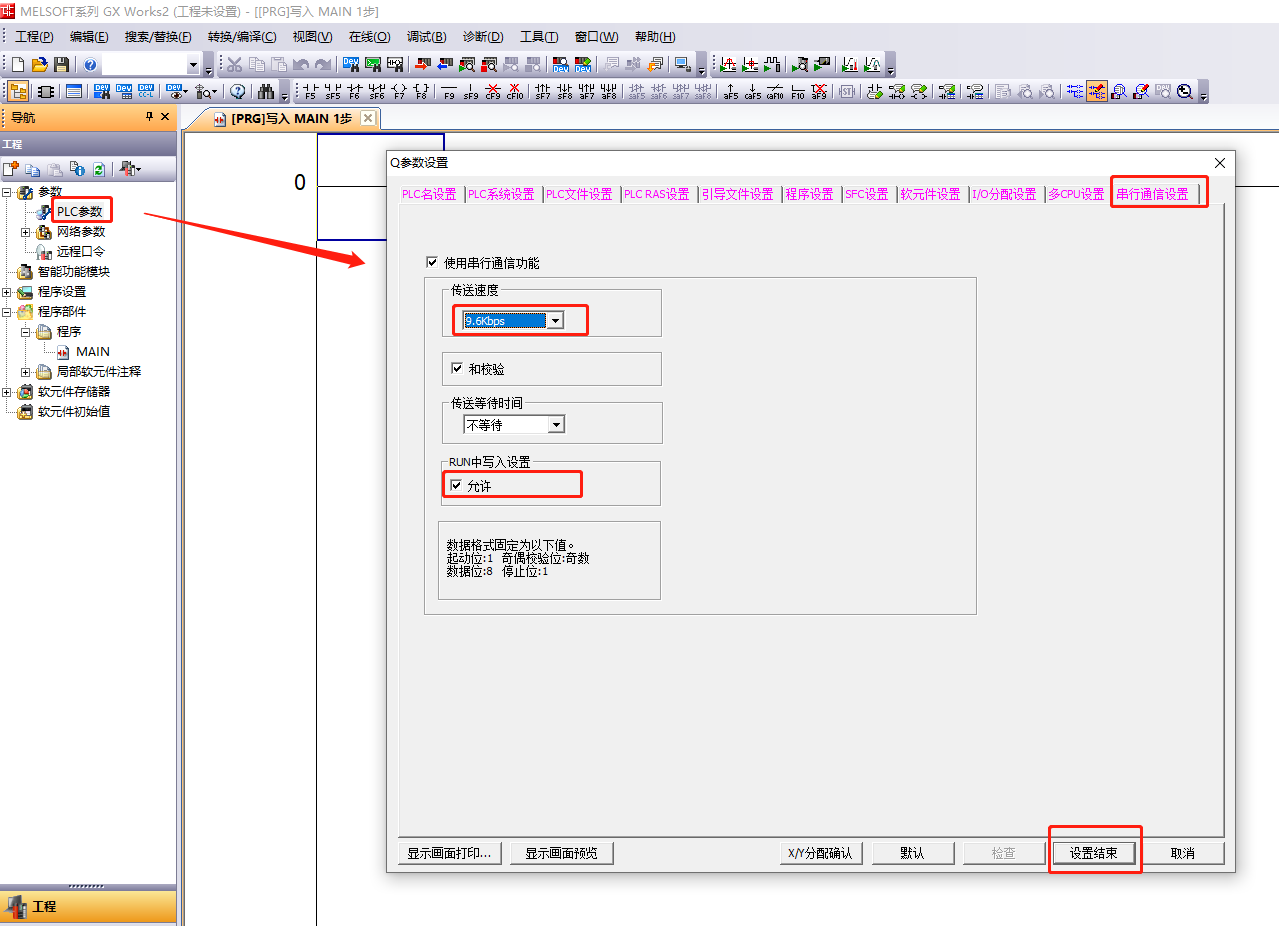

3. PLC设置

设置PLC的串口参数为：M4C协议，9600 8 1 N。

1.2.7 Q_L系列内嵌网口

通讯线缆：普通网线

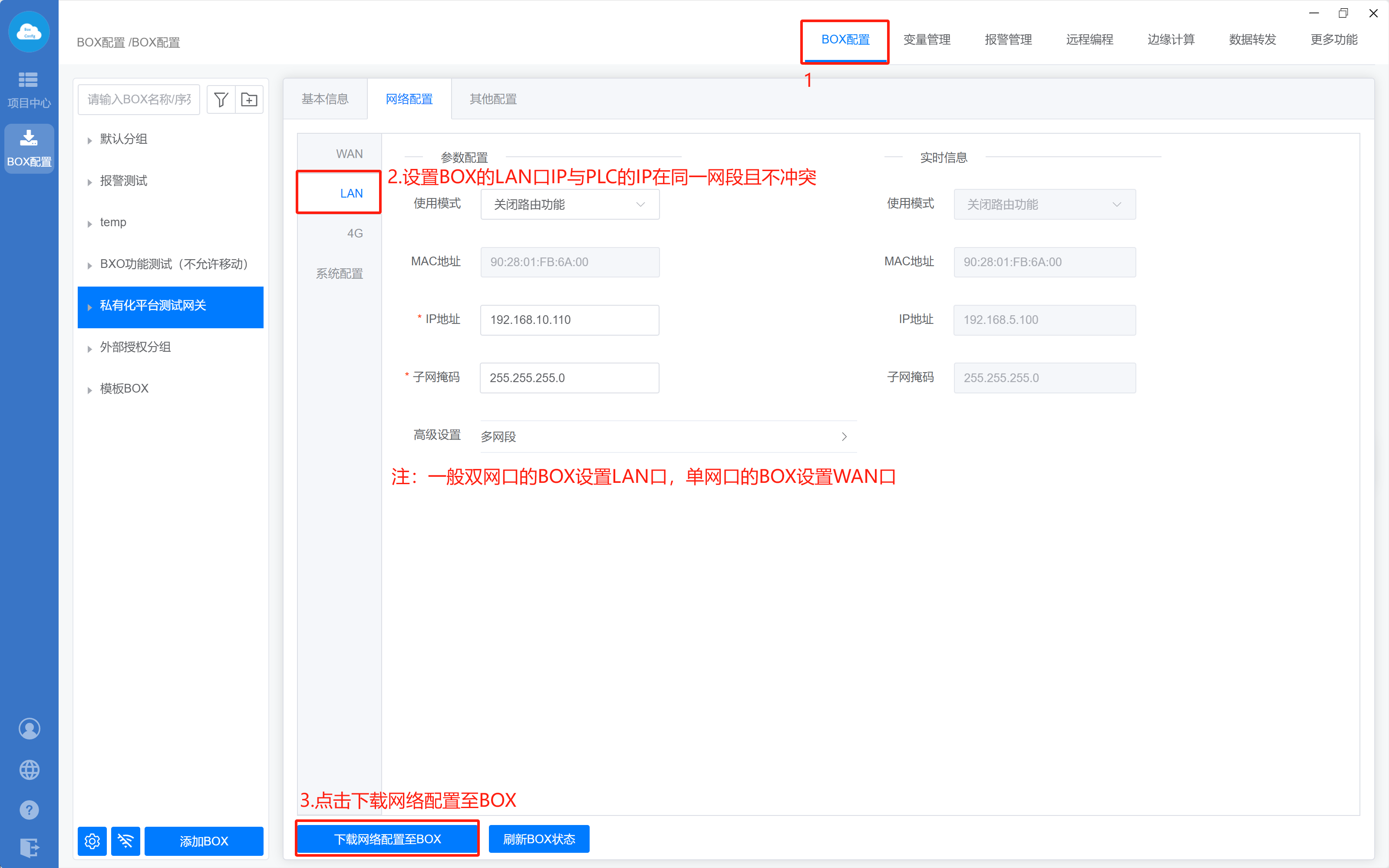

1. Box设置（注意：修改box参数，与PLC保持在同一网段）

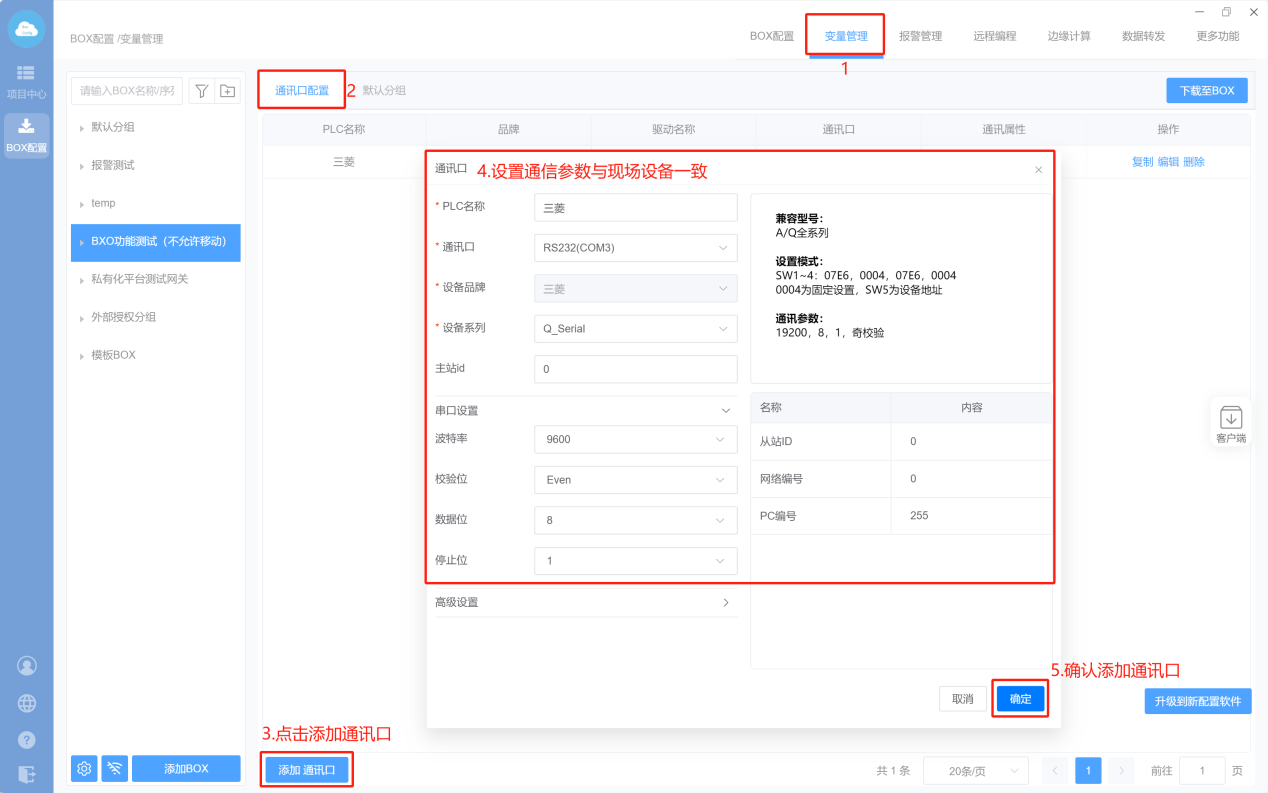

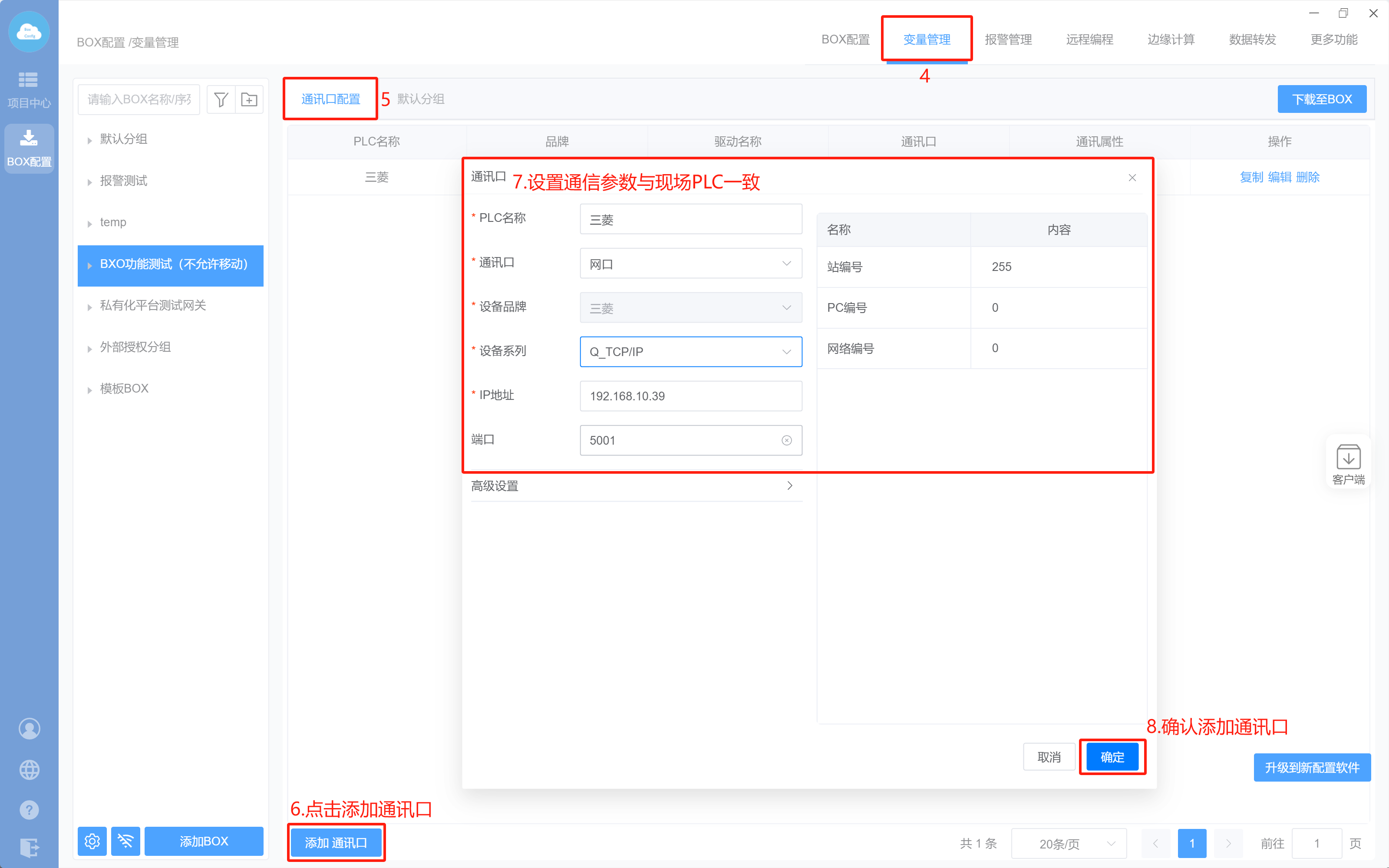

2. 添加通讯口

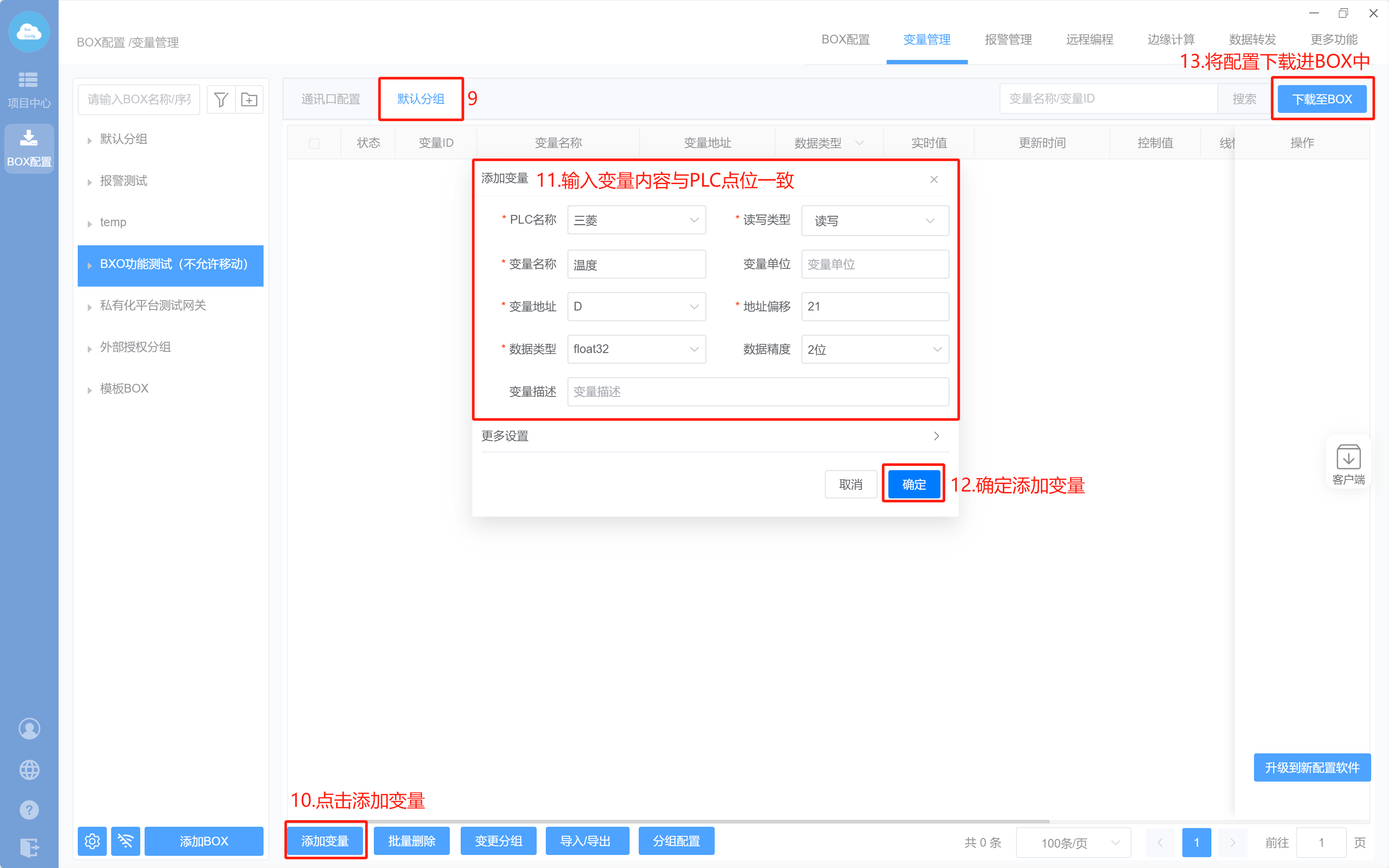

3. 添加变量

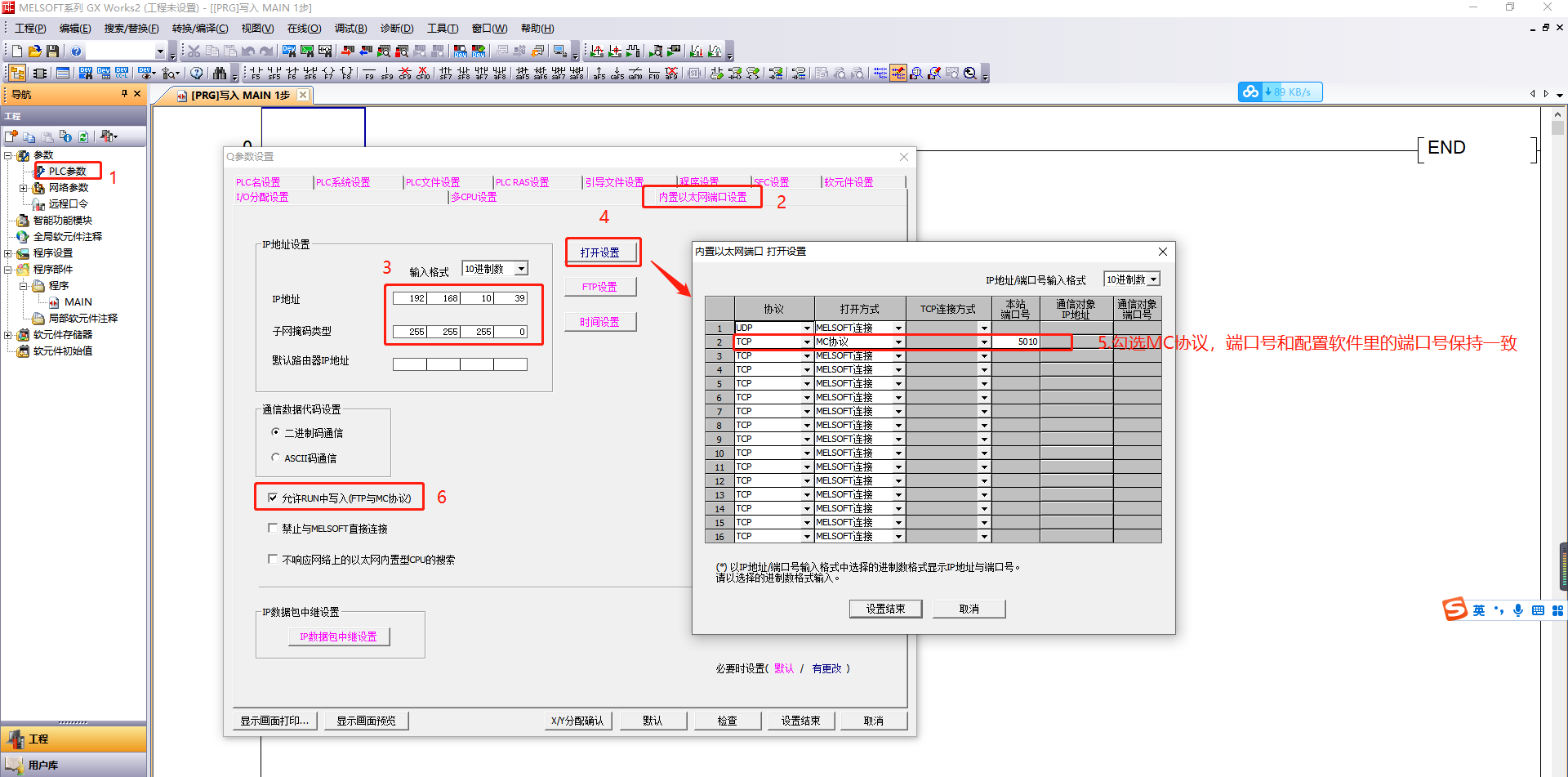

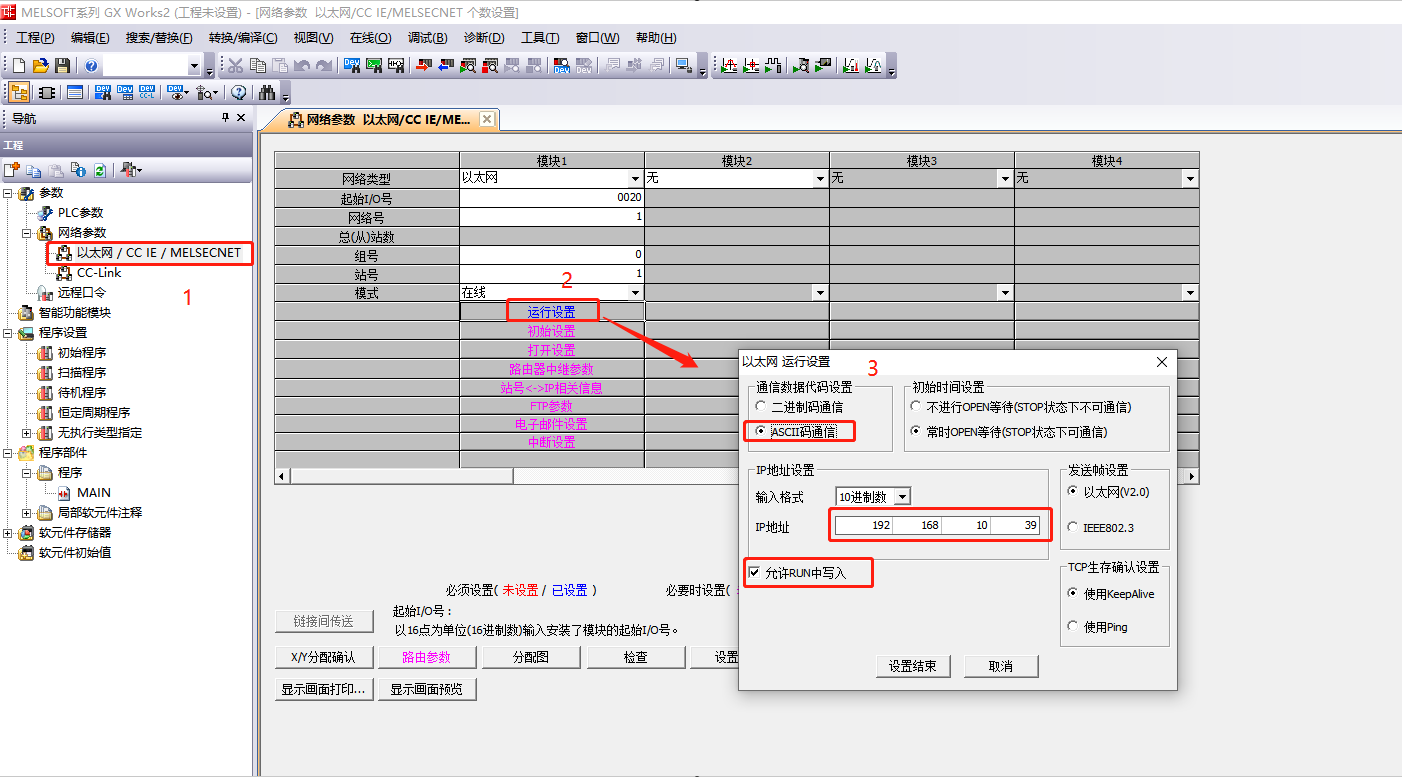

4. PLC：

注意

1.设置完之后必须重启PLC，才会生效

2.设置MC协议，端口号与配置软件里保持一致；

3.勾选：允许RUN中写入

1.2.8 Q系列扩展模块网口

通讯线缆：普通网线

1.Box设置（注意：修改box参数，与PLC保持在同一网段）

注意

BOX的IP地址和PLC的IP地址保持在同一个网段

2.添加通讯口

注意

添加驱动的时，IP地址填写PLC的地址，端口号和PLC设置的保持一致。

3.添加变量

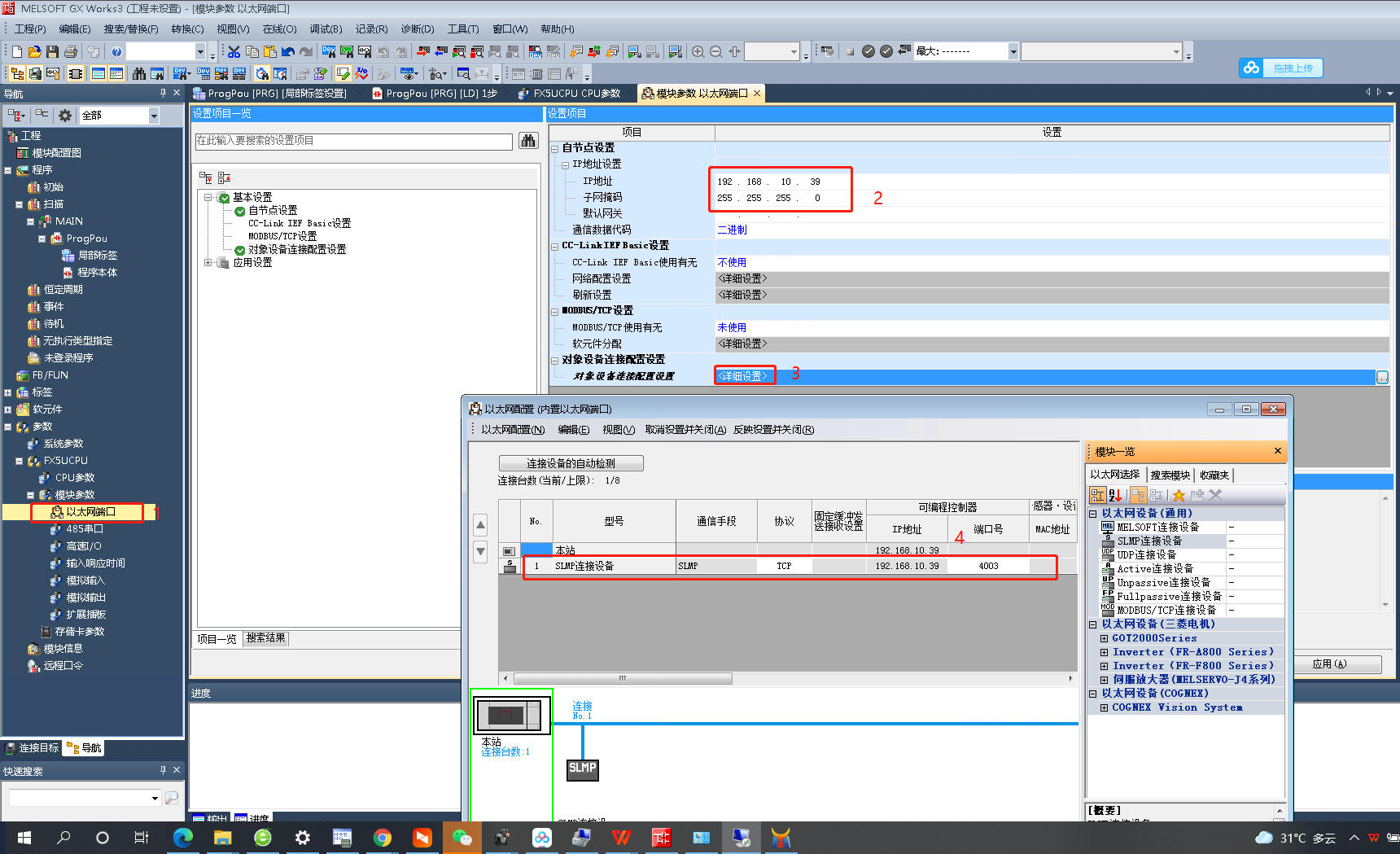

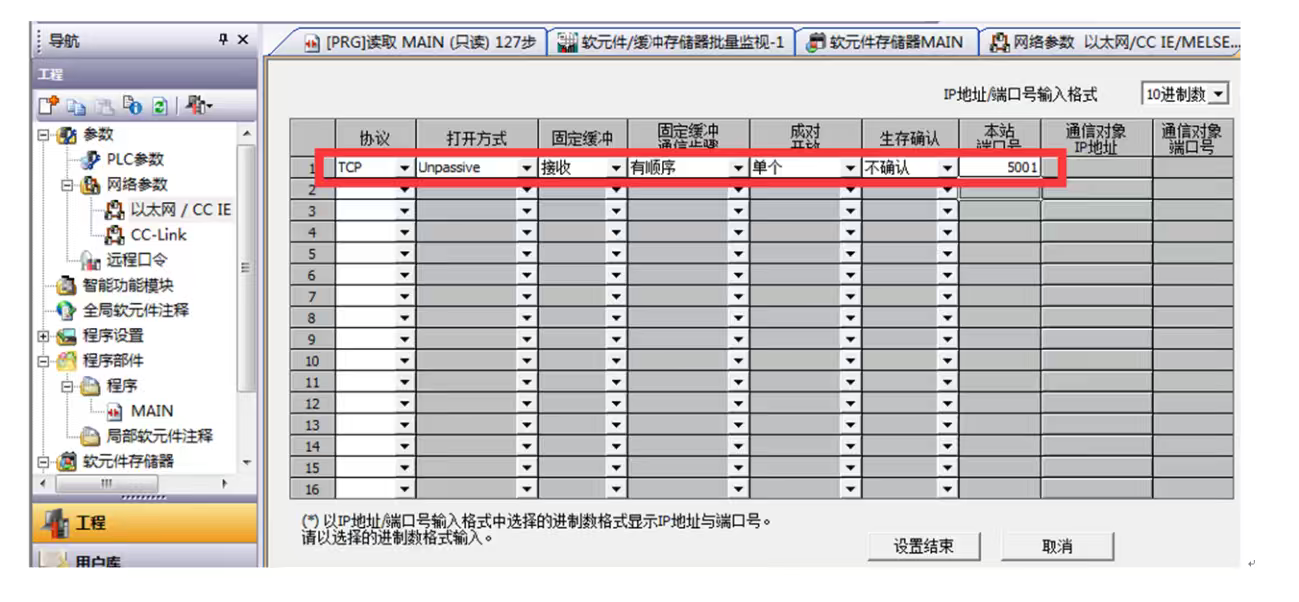

4.PLC：

注意

1.设置完之后必须重启PLC，才会生效

2.如果BOX和触摸屏同时加入网络之后，出现不能使用编程软件下载的情况，则按照如下步骤设置：

1.2.9 FX5U网口

通讯线缆：普通网线

1. Box设置（注意：修改box参数，与PLC保持在同一网段）

2. 添加通讯口

注意

1.BOX的IP地址和PLC的IP地址保持在同一个网段

2.添加驱动的时，IP地址填写PLC的地址，端口号和PLC设置的保持一致。

3. 添加变量

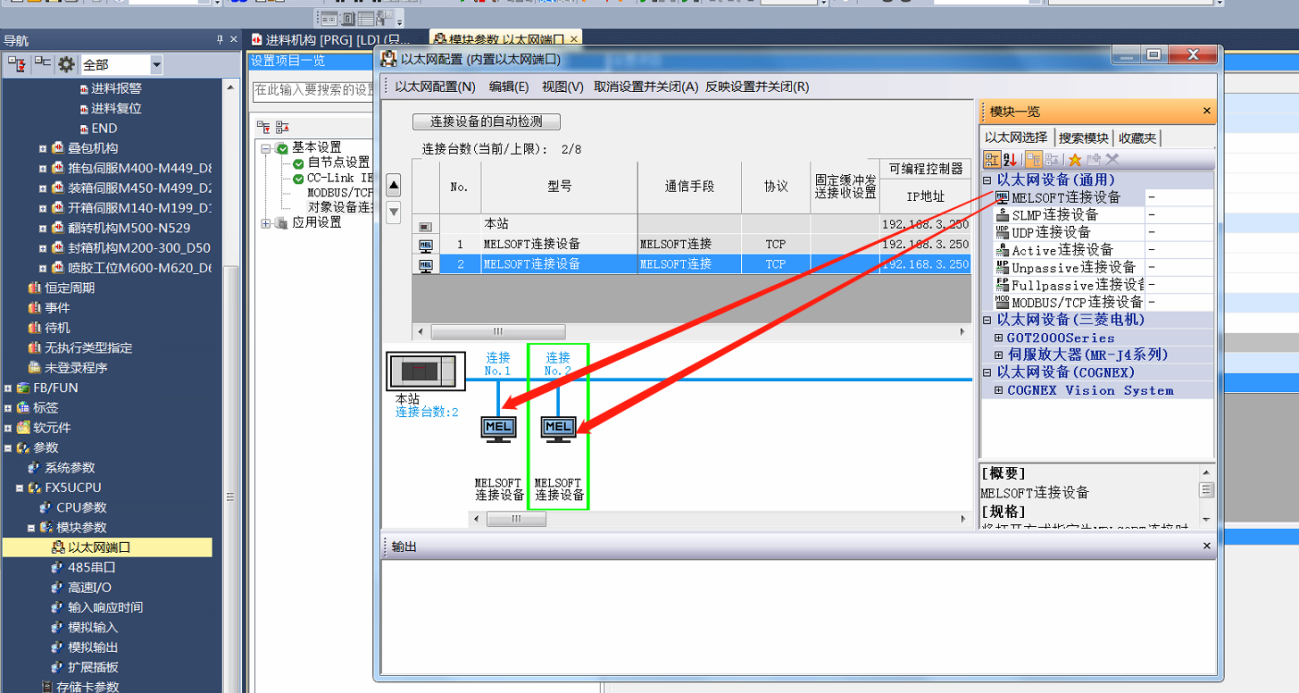

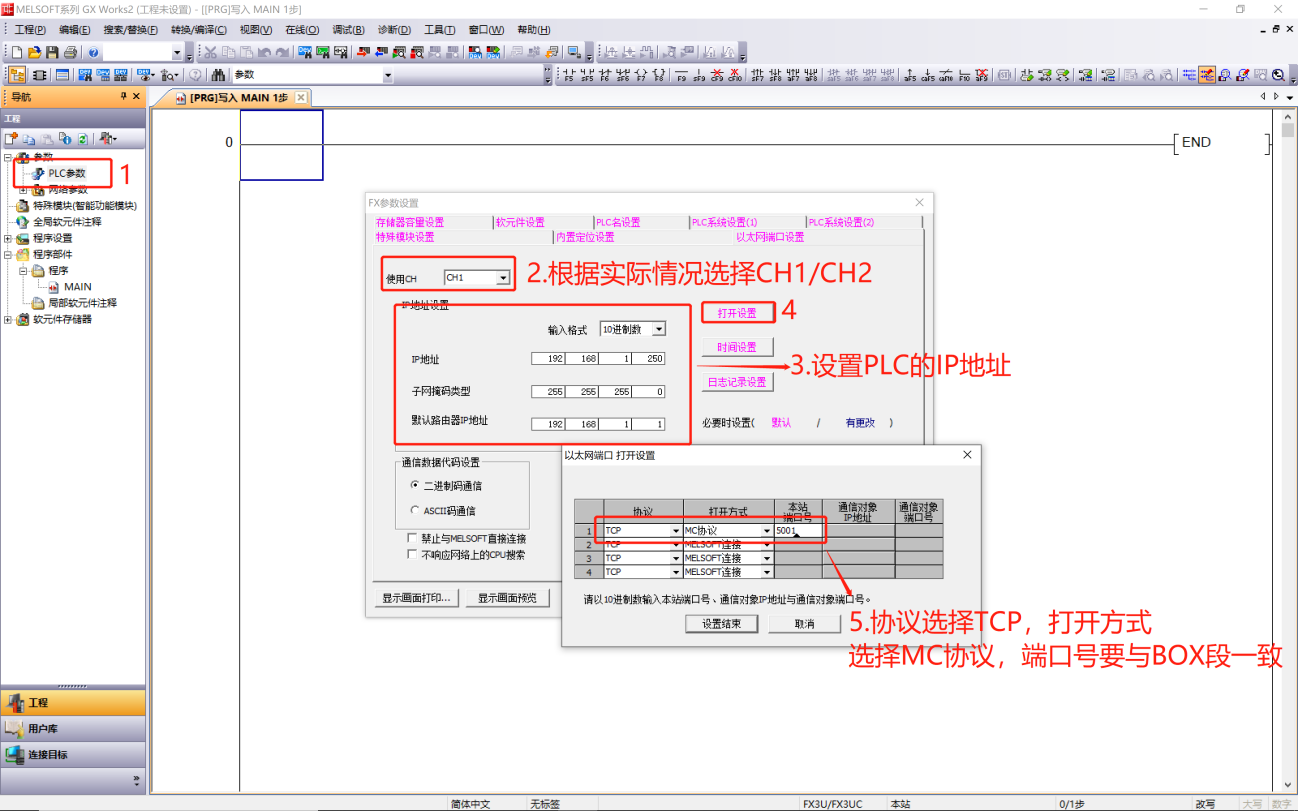

4. PLC设置

注意

1.设置完之后必须重启PLC，才会生效

2.如果BOX和触摸屏同时加入网络之后，出现不能使用编程软件下载的情况，则按照如下步骤设置：

1.2.10 FX3U-ENET-ADP网口通讯

通讯线缆：普通网线

1. Box设置（注意：修改box参数，与PLC保持在同一网段）

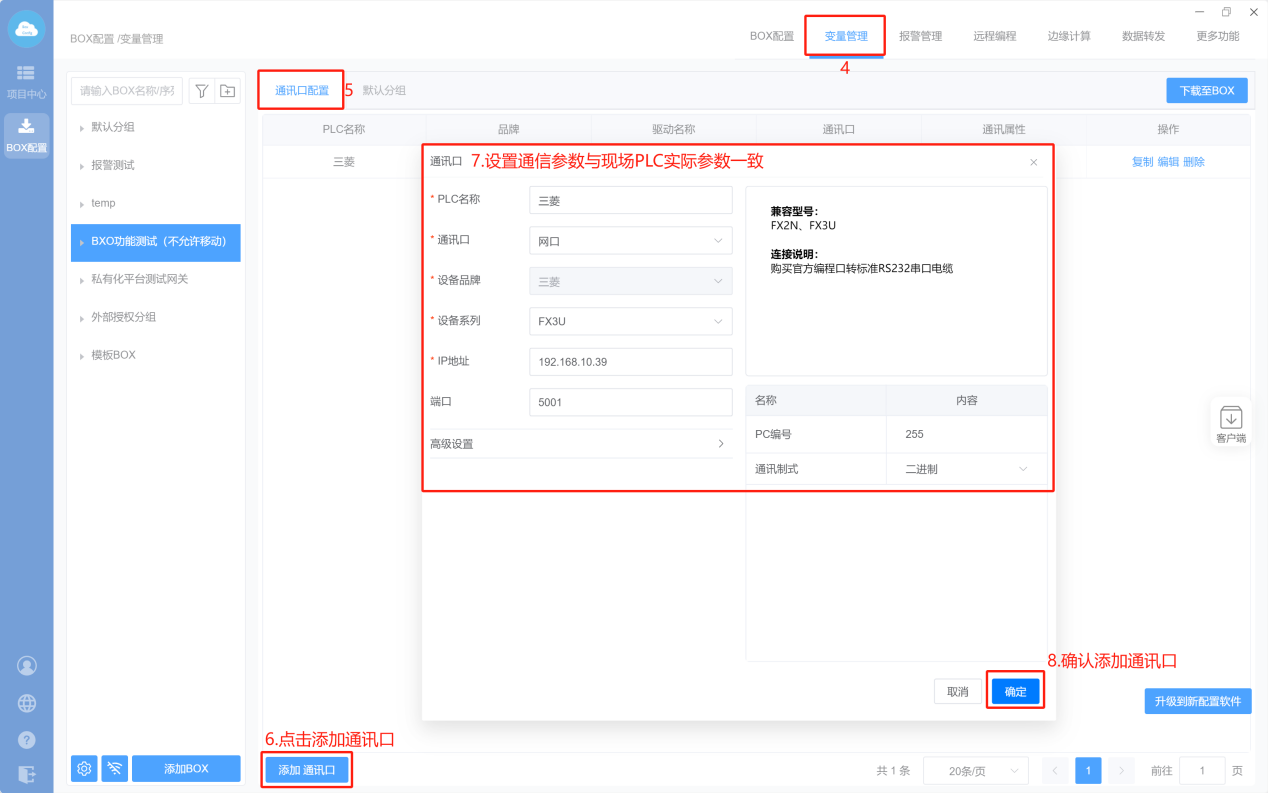

2. 添加设备

注意

1.BOX的IP地址和PLC的IP地址保持在同一个网段

2.添加驱动的时，IP地址填写PLC的地址，端口号和PLC设置的保持一致。

3. 添加变量
4. PLC：
