历史曲线

功能：显示变量的历史变化曲线。

前提条件

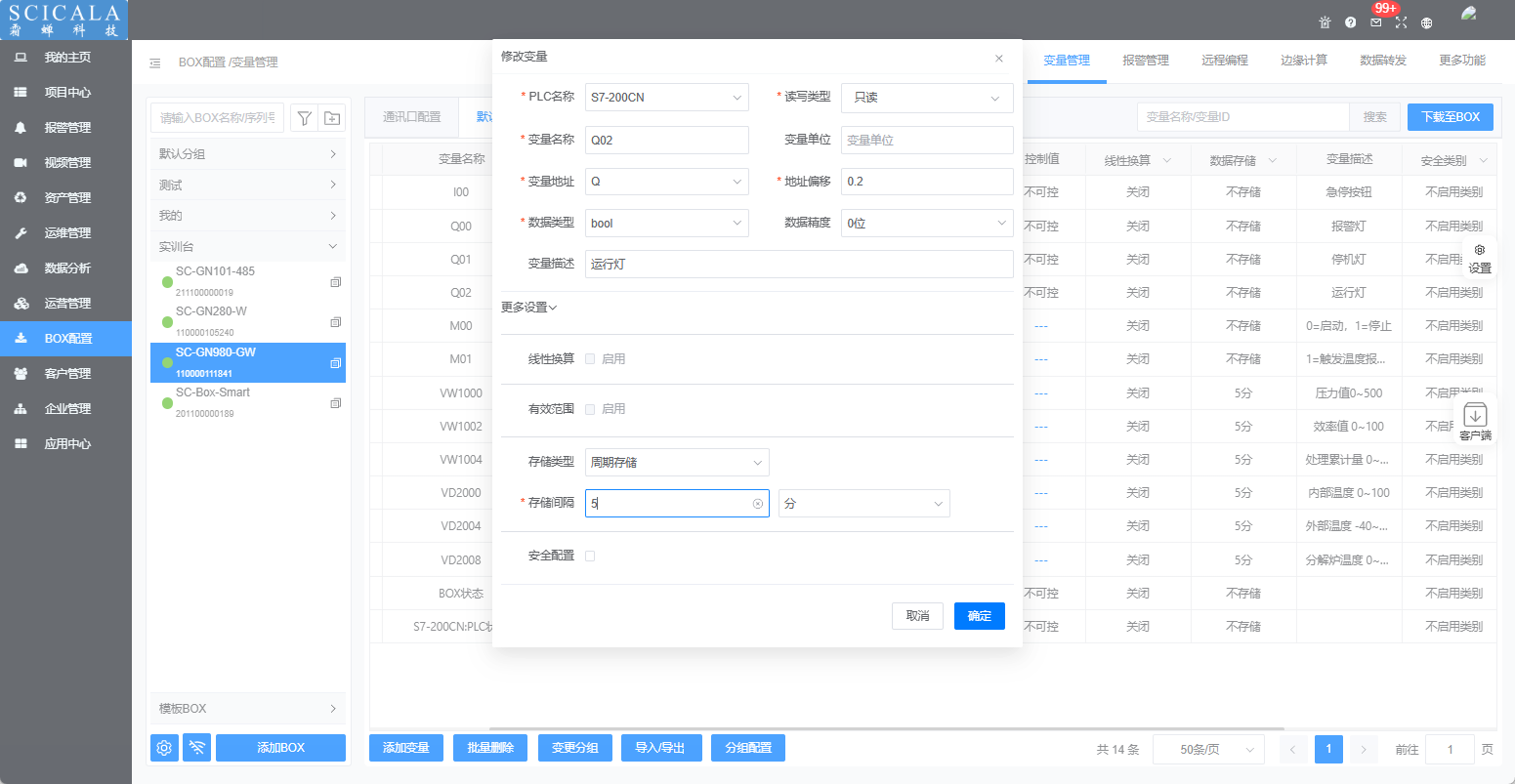

1、配置工具中该变量配置存储，并下载到BOX且上传到云端

2、云平台【实时数据】添加收藏组

使用说明

操作方法如下：

• 快速选择；勾选后在监控界面出现快速开始和开始时间和结束时间选项，可快速筛选出今天/昨天/最近七天/本月/上月/自定义 的数据；

• 时间选择：勾选自定义，在“开始时间”和“结束时间”里选择日期；

• 拖动条：勾选后在曲线下面出现拖动条，可以通过鼠标拖动选择某些数据；

• 背景颜色：控件的背景色；

• 坐标颜色：坐标的颜色；

• 字体颜色：字体颜色；

• 曲线宽度：曲线的宽度；

• 收藏组：选择在数据监控里添加的收藏组

  选中某收藏组时，曲线列表会出现该收藏组设置的变量，此时可设置曲线的颜色，可关闭某个变量，关闭后此变量不会再曲线中显示。

• 曲线类型：分静态和动态两种

  静态：纵坐标根据所有当前页面所有曲线的最小值和最大值上浮10%来显示；

  动态：每个变量都有自己的y轴，选中哪个变量，纵坐标显示那个变量的值y范围；

• 左/右侧边距:曲线坐标轴和控件左/右侧距离。
