BOX链接云平台

如果BOX不能自动在线，通过下面步骤进行离线配网

注意

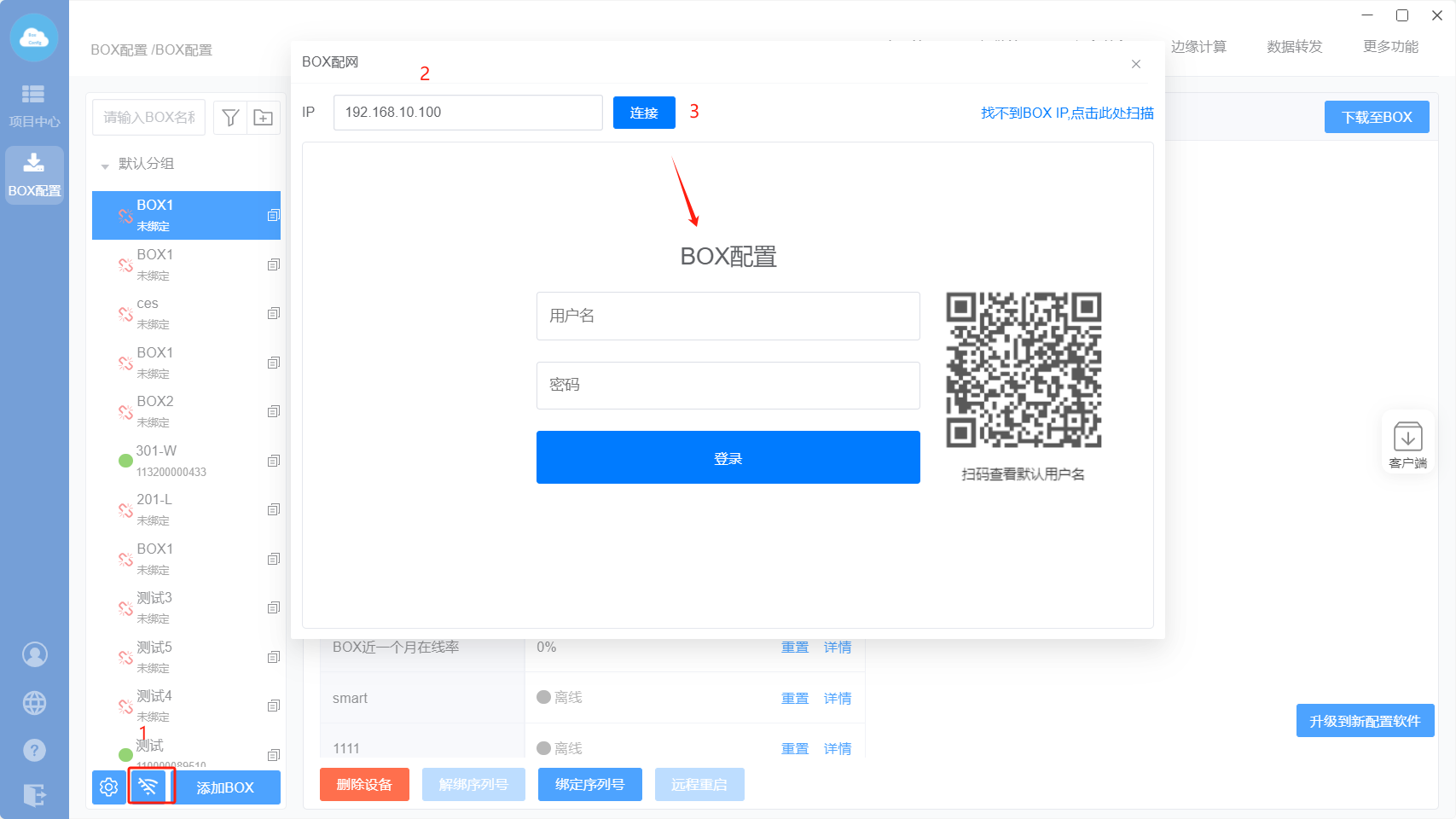

在弹出的对话框中输入BOX当前的IP地址（默认为：192.168.10.100），点击连接，3.5版本的固件使用离线配置设置需要登录账户密码，账号密码默认密码根据页面提示进行查看。如果未弹出账号密码的提示，请忽略。

1.2.1 4G链接

注意

1. BOX接入24V电源，并安装上SIM卡（出厂自带一张）和天线；

2. 电脑与BOX网线直连，电脑网卡IP需要设置和BOX IP同一网段；

3. 配置完需要点击“保存”才生效。

4. 点击“离线配网”

5. 在弹出的页面输入BOX IP地址，点击“连接”，输入账户密码后进入BOX配置页面。

6. 【网路配置】设置上网方式为4G后点击保存。

1.2.2 WIFI链接

注意

1. BOX接通电源，并安装上天线；

2. WiFi名称和密码不能包含中文；

3. 配置完需要点击“保存”才生效；

4. WiFi的网段不能和WAN 和LAN网段一样。

5. 点击“离线配网”；

6. 输入BOX的IP地址；

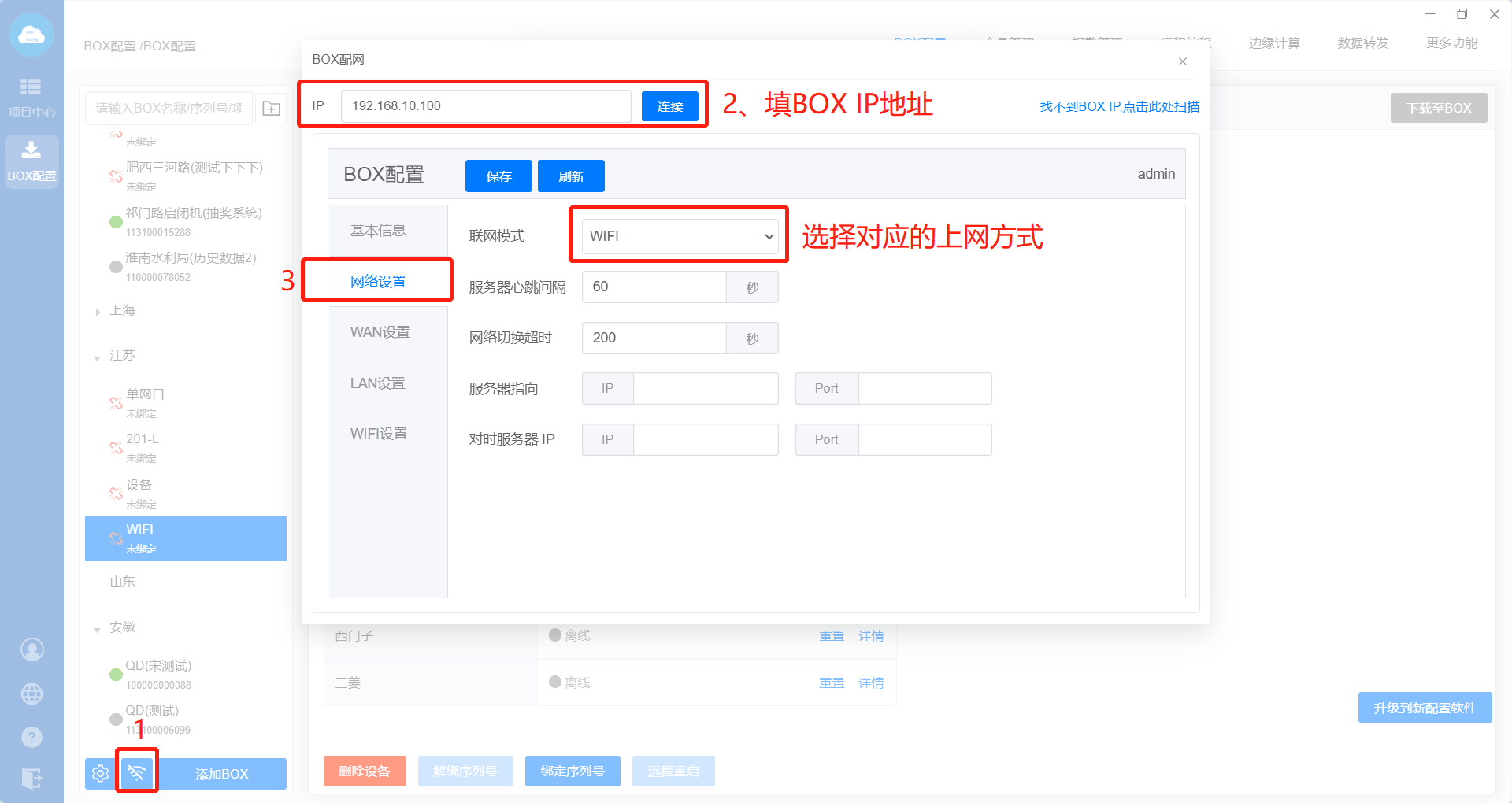

7. 设置BOX型号、上网方式；

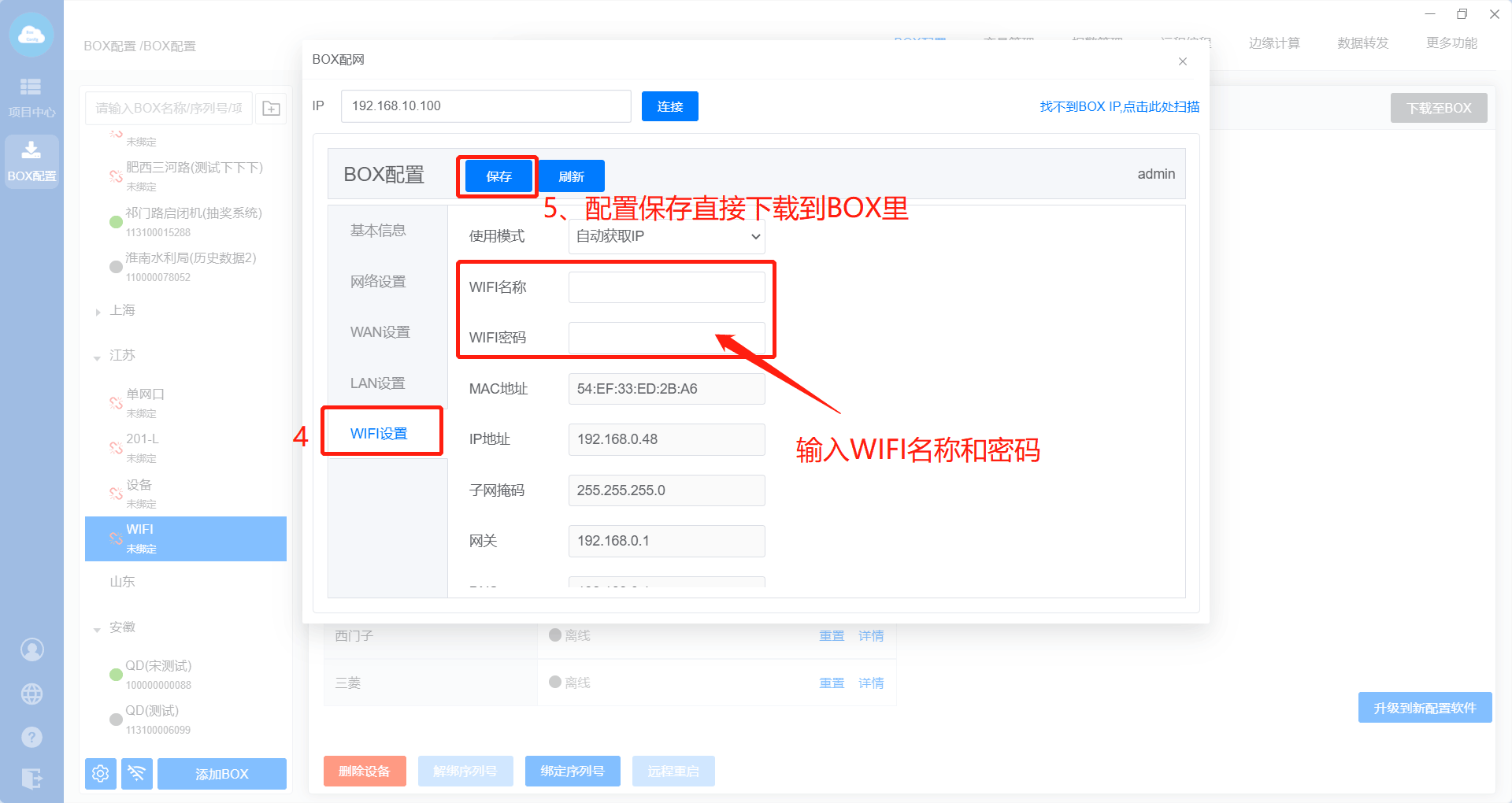

8. 更改BOX WIFI名称和密码。（3.5版本以上固件BOX默认WiFi名称和密码 ：admin,12345678）

9. 把配置下载到BOX里。

1.2.3 以太网连接

注意

1. 配置完需要点击“保存”才生效；

2. WAN的IP不能和LAN IP在一个网段。

3. 接线

盒子WAN 口连接一根可以连接外网的网线。

2. 设置上网模式

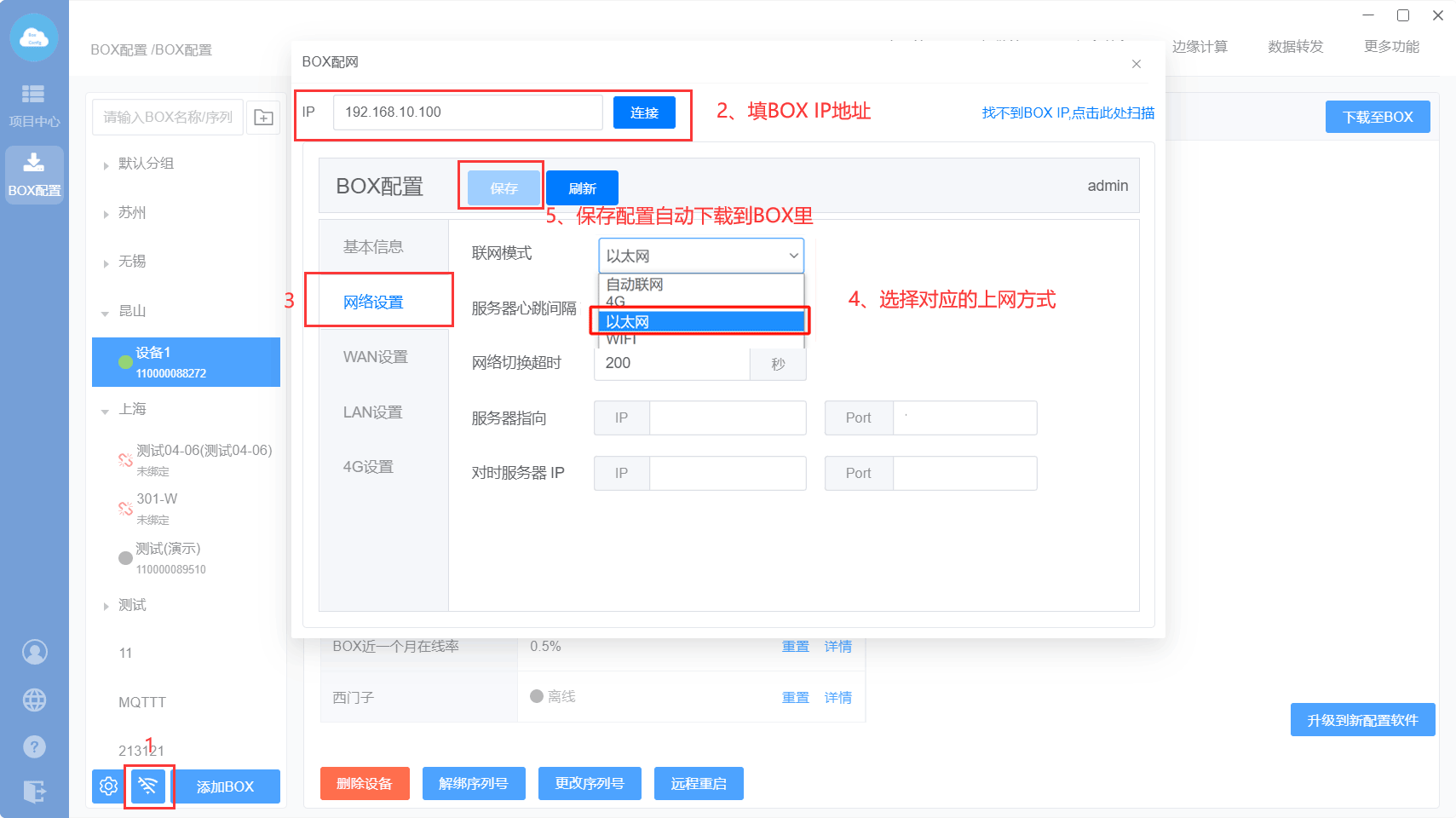

设置BOX上网模式：以太网（Ethernet）

3. 设置wan口

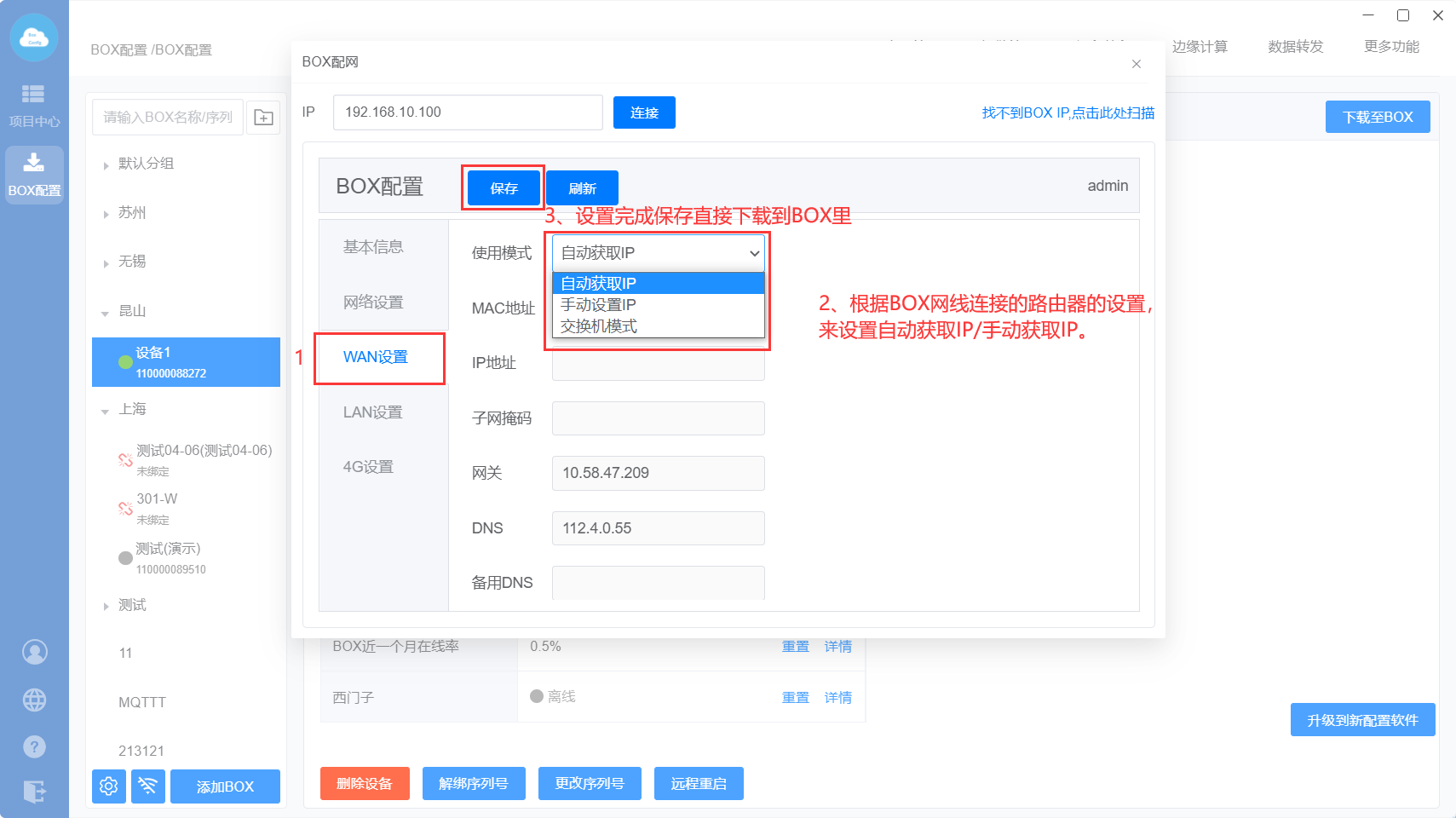

wan 口设置，根据盒子wan 口插的路由器情况设置自动获取或者静态分配

1.2.4 自动联网

1. 4G和网线上网自动切换

说明:当网线和4G同时满足上网的情况下，使用网线上网

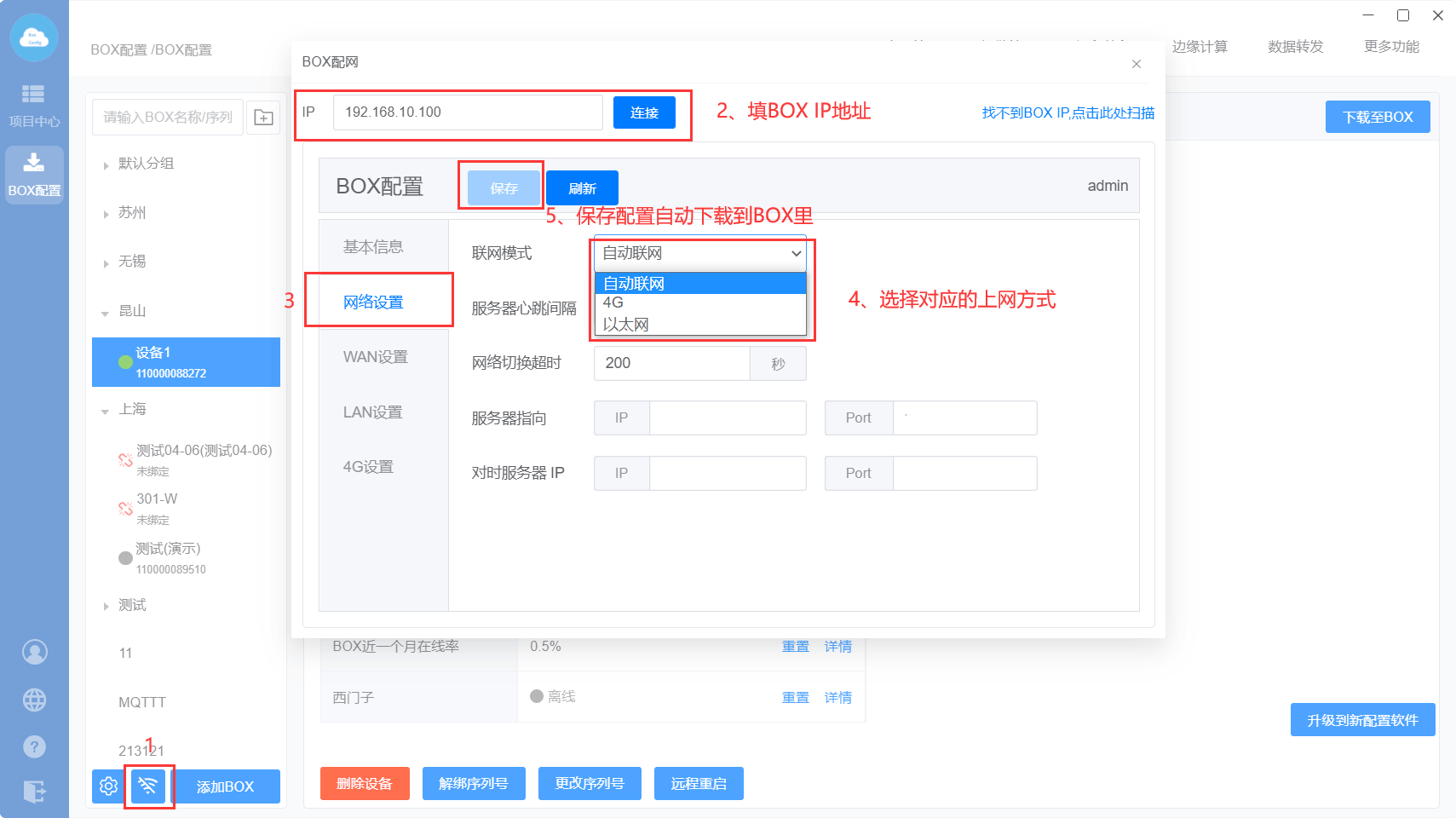

a. 网络配置，设置联网模式：自动联网

b. WAN设置，根据盒子wan 口插的路由器情况设置自动获取或者静态分配

2. WiFi和网线自动切换

说明:当网线和WiFi同时满足上网的情况下，使用网线上网

a. 首先设置上网模式为“自动联网”

b. 然后设置WiFi的用户名和密码

c. 设置完下载到BOX

1.2.5 查看BOX/PLC状态

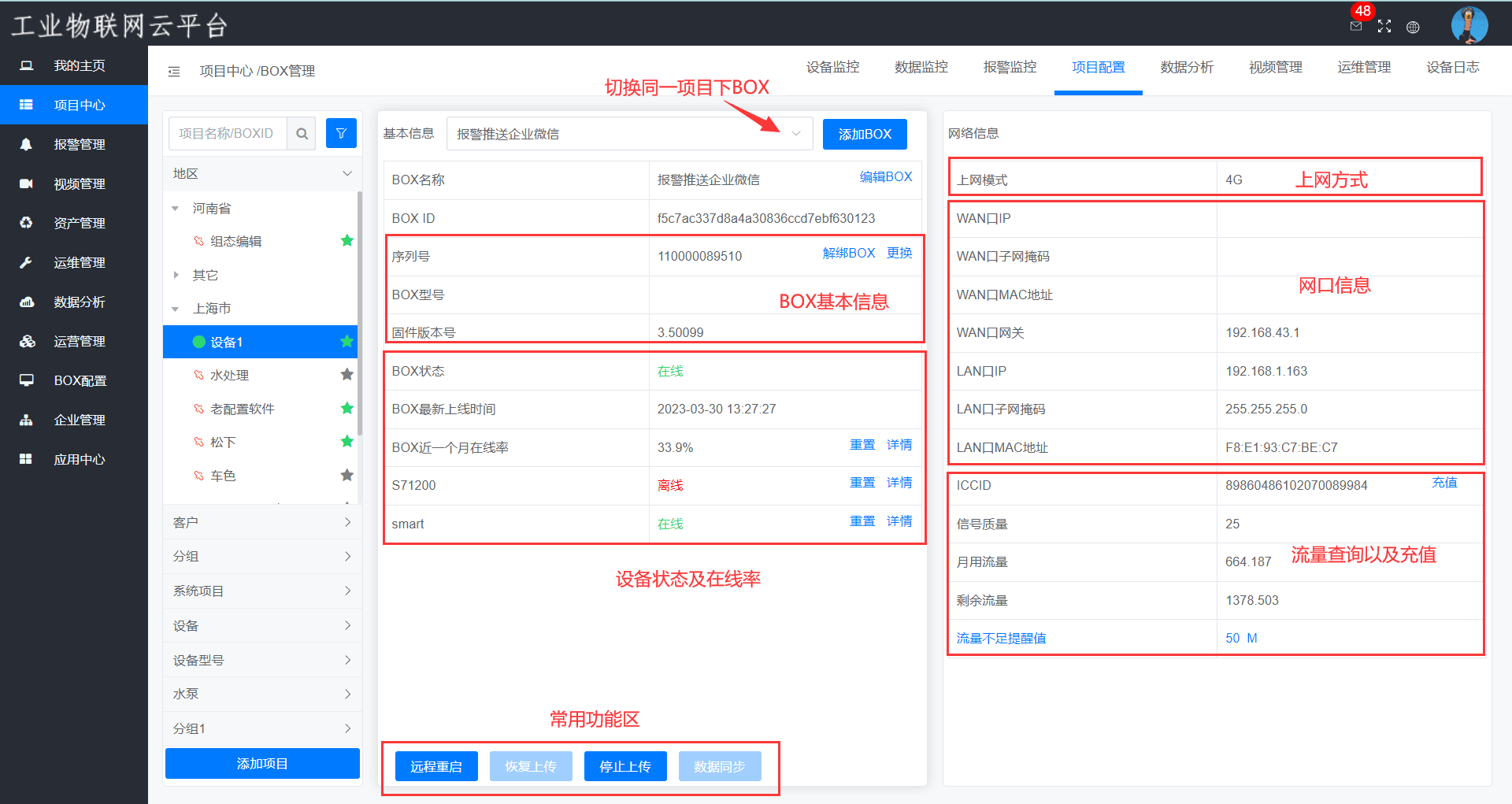

进入【项目中心】——【BOX管理】

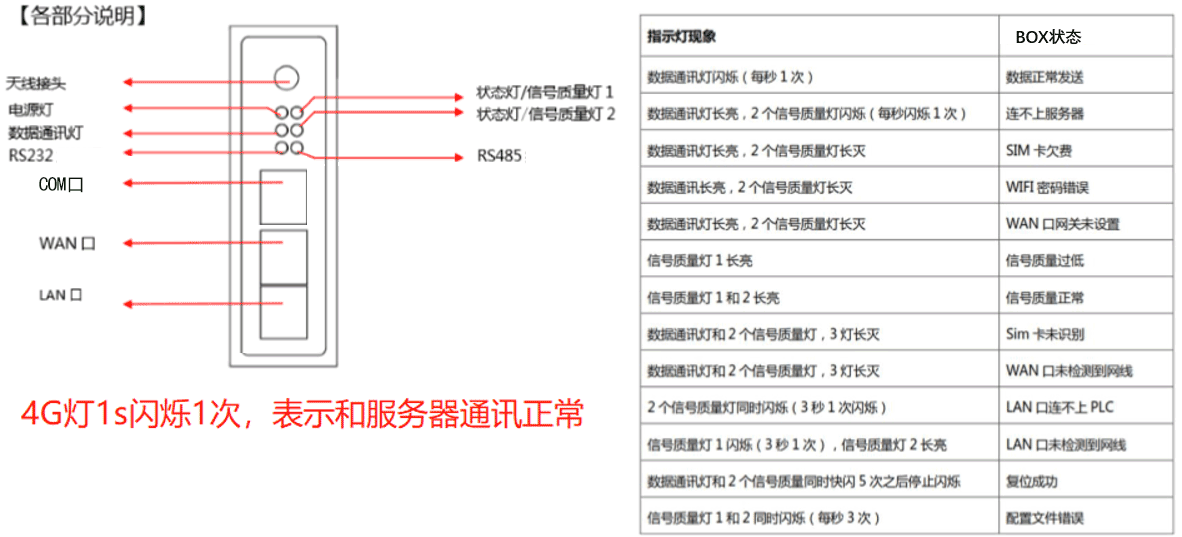

如果BOX状态显示离线，则需要查看BOX的指示灯状态，如下表：

注意

平台根据是否读到变量的数据来判断PLC是否在线，如果想准确显示PLC状态，一定要添加变量.
