罗克韦尔

MicroLogix串口

注意

（1）远程编程过程中，BOX和PLC的数据采集过程会终止。

（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。

（3）远程编程功能需要box上线且通讯成功。

1. 接线

与MicroLogix系列PLC编程口通讯的RS232接线方式	980系列	280系列	PLC系列
	RXD	2	3：TX
	TXD	3	2：RX
	GND	5	5：GND

2. Box

登录选择需要链接的BOX，输入需要的信息，点击“开启远程编程”。

3. PLC端下载设置

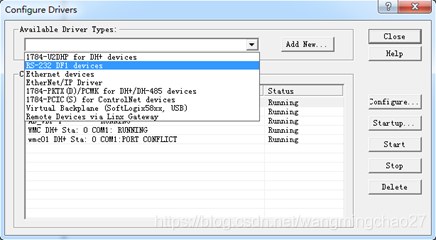

   启动Rslinx Classic软件，选择“communications”菜单中的“configure drives”，在下拉菜单中选择“RS-232 DF1 devices”，点击“Add New”按钮，出现添加驱动程序对话框，点击OK按钮即可


   ControlLogix_CompactLogix网口

注意

（1）远程编程过程中，BOX和PLC的数据采集过程会终止。

（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。

（3）远程编程功能需要box上线且通讯成功。

1. 接线

2. Box

登录需要链接的BOX，输入需要的信息，点击“开启远程编程”。

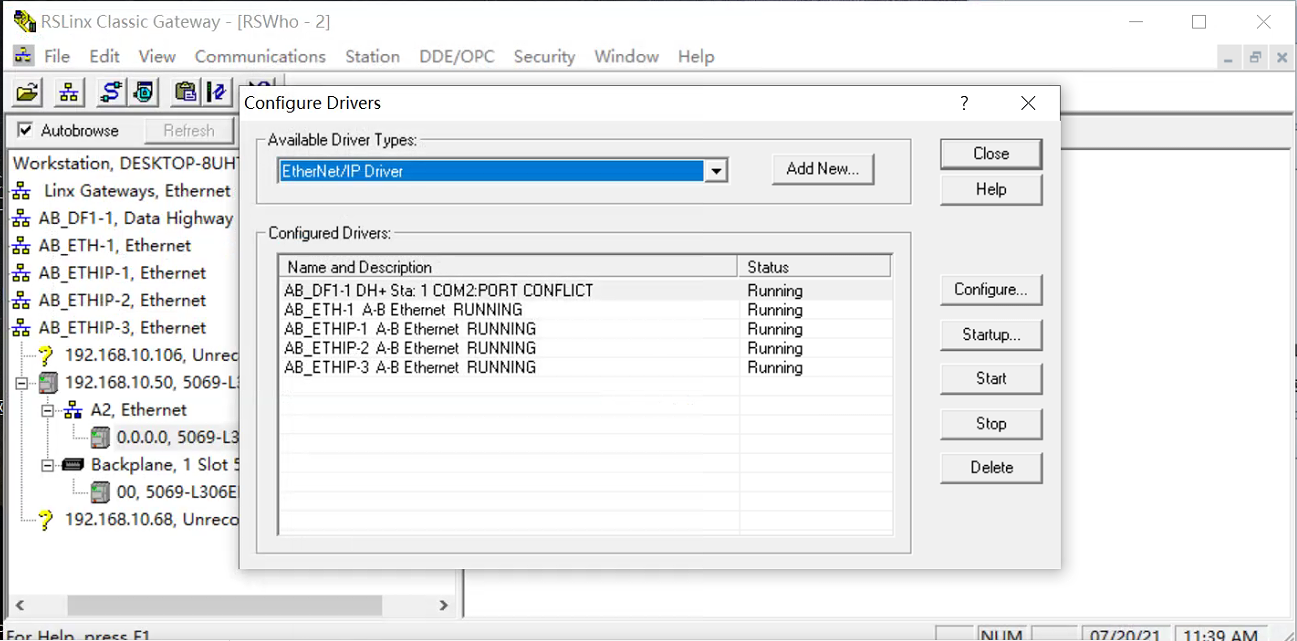

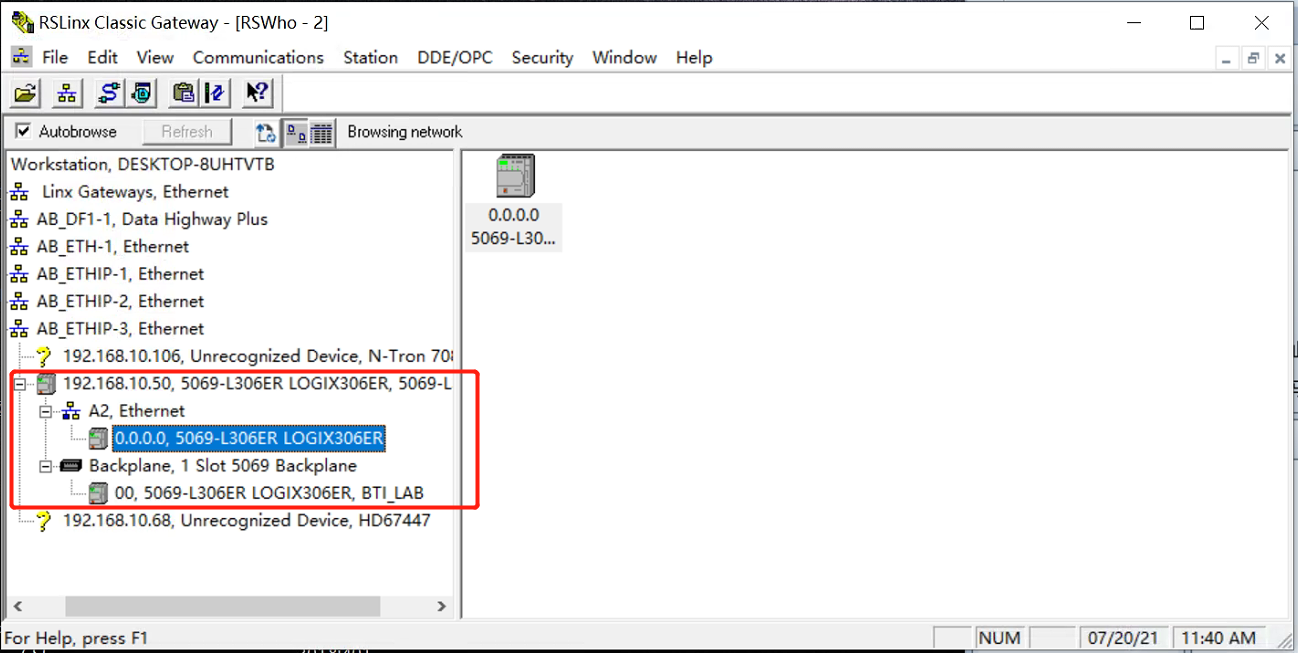

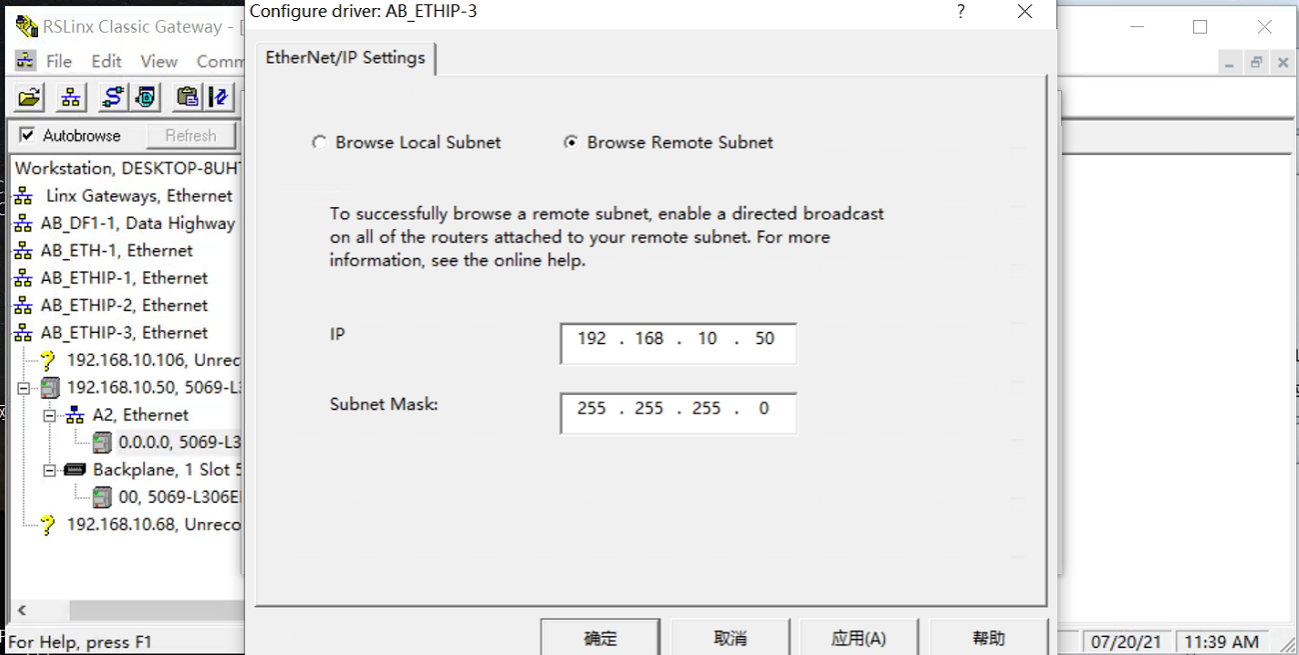

3. PLC端下载设置
