西门子

1.1.1 S7-200

通讯线缆

使用S7-200协议通讯的485接线方式	网关	S7-200
	A+	3-D+
	B-	8-D-
	GND	5-GND

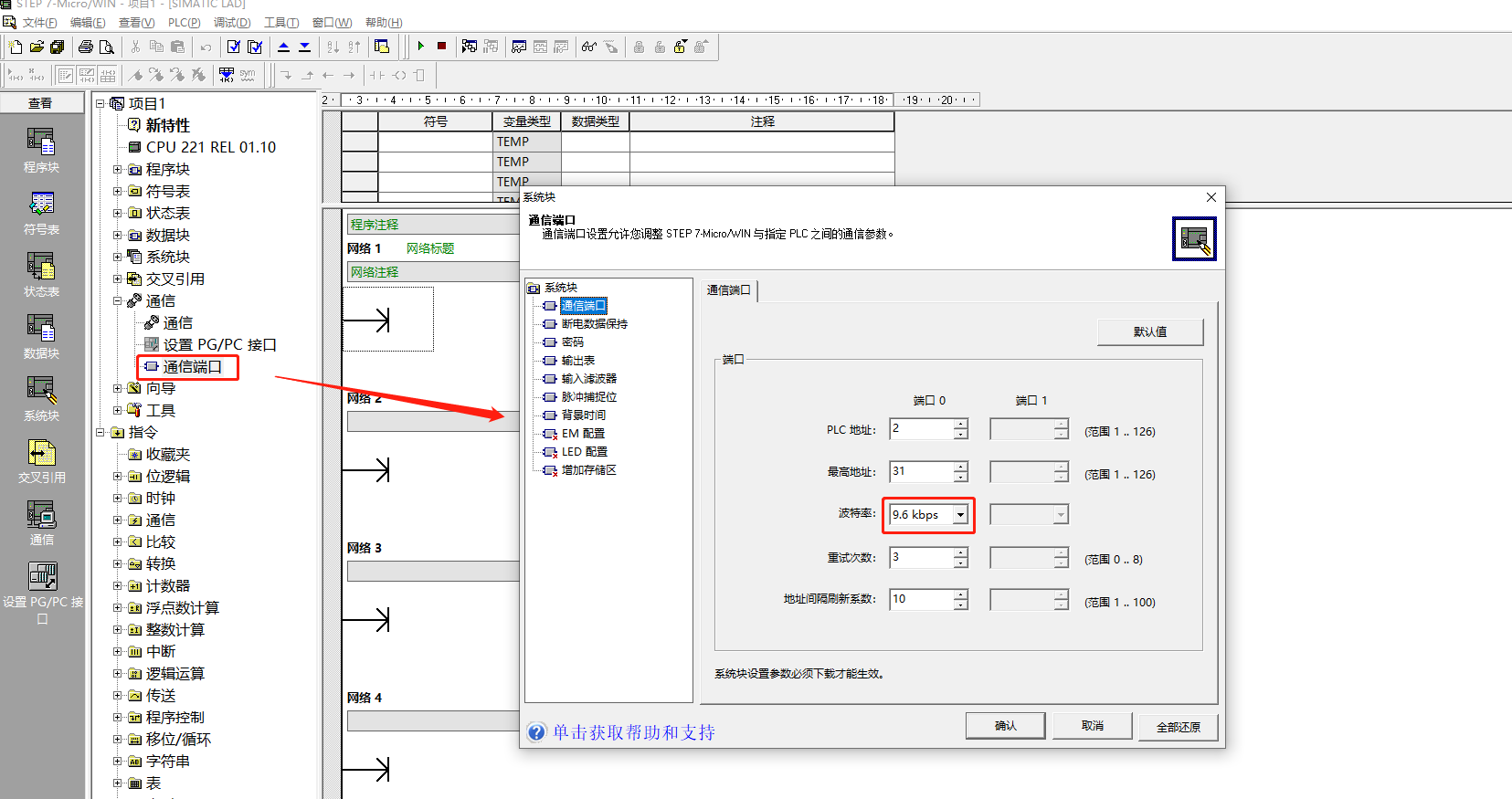

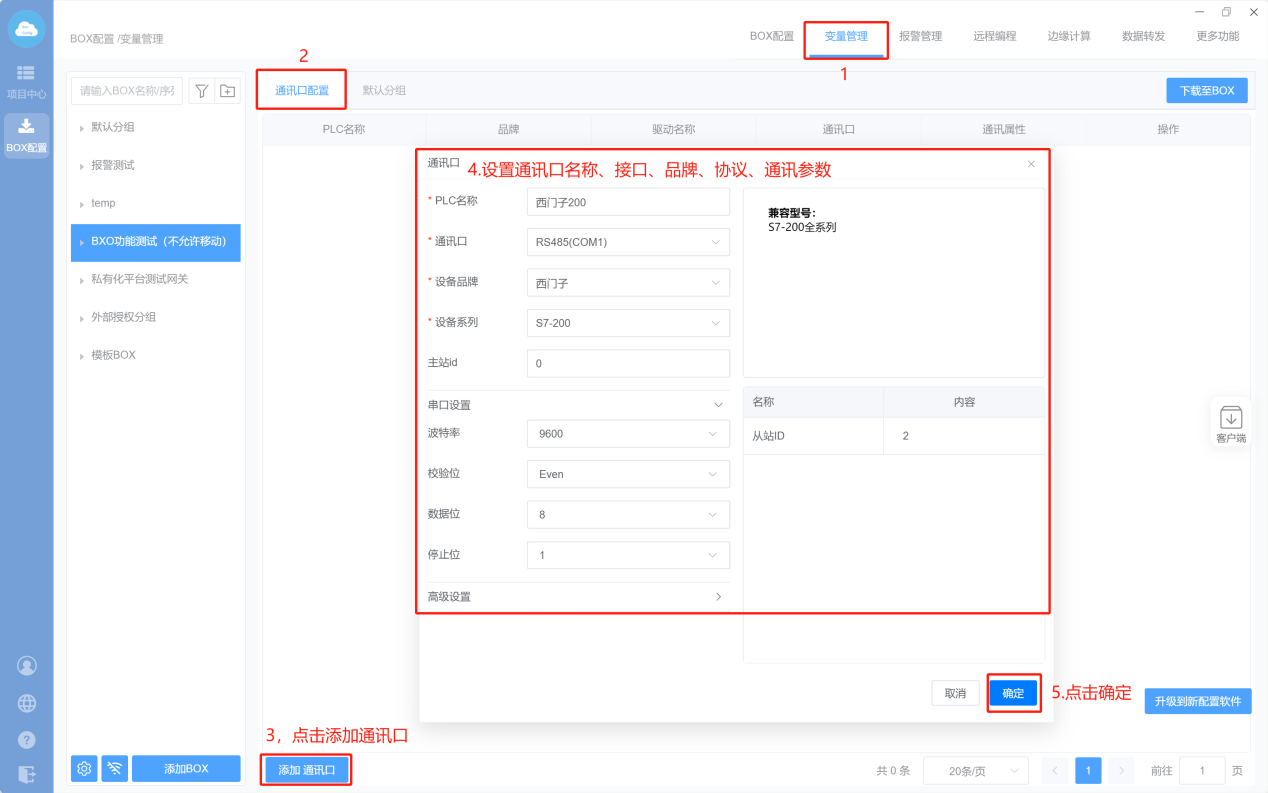

1. 设置串口参数（STEP7 MicroWin设置，和box设置保持一致）

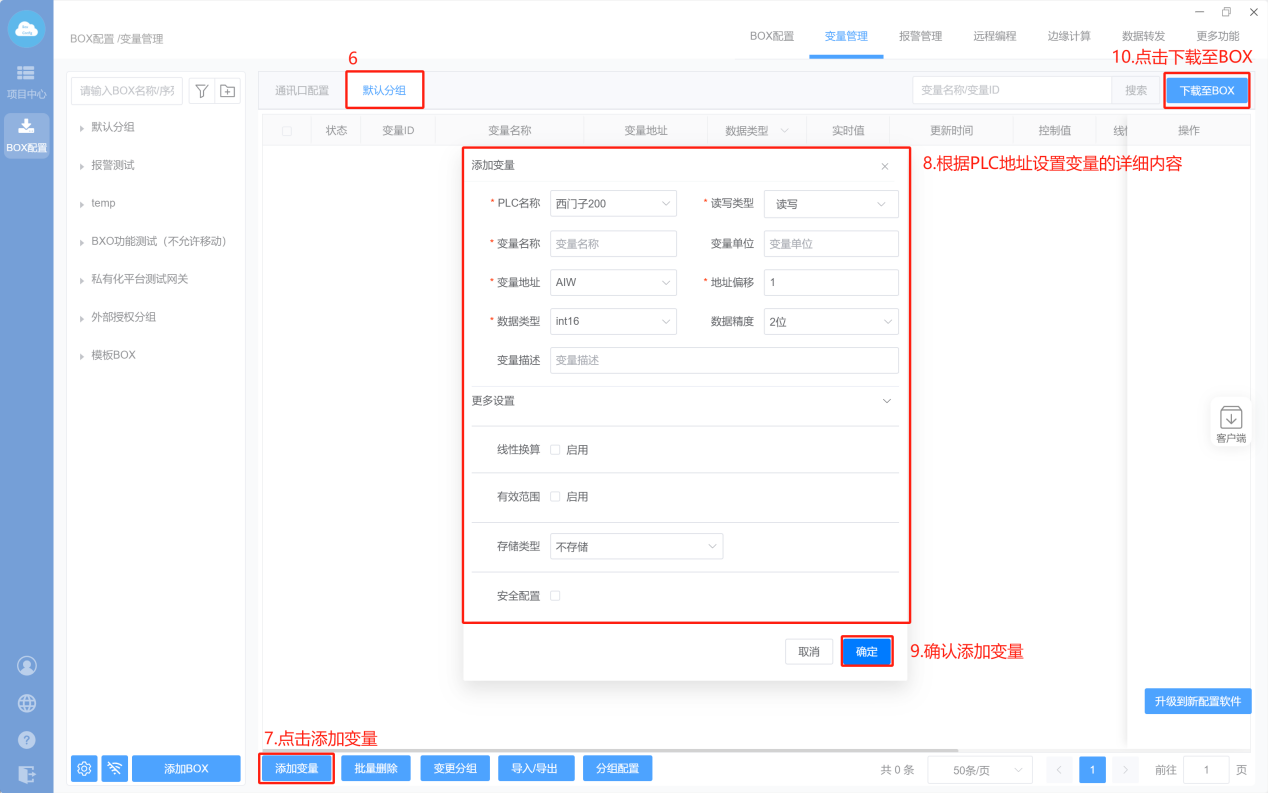

2. 添加变量

3. PLC设置

1.1.2 S7-Smart

通讯线缆：普通网线

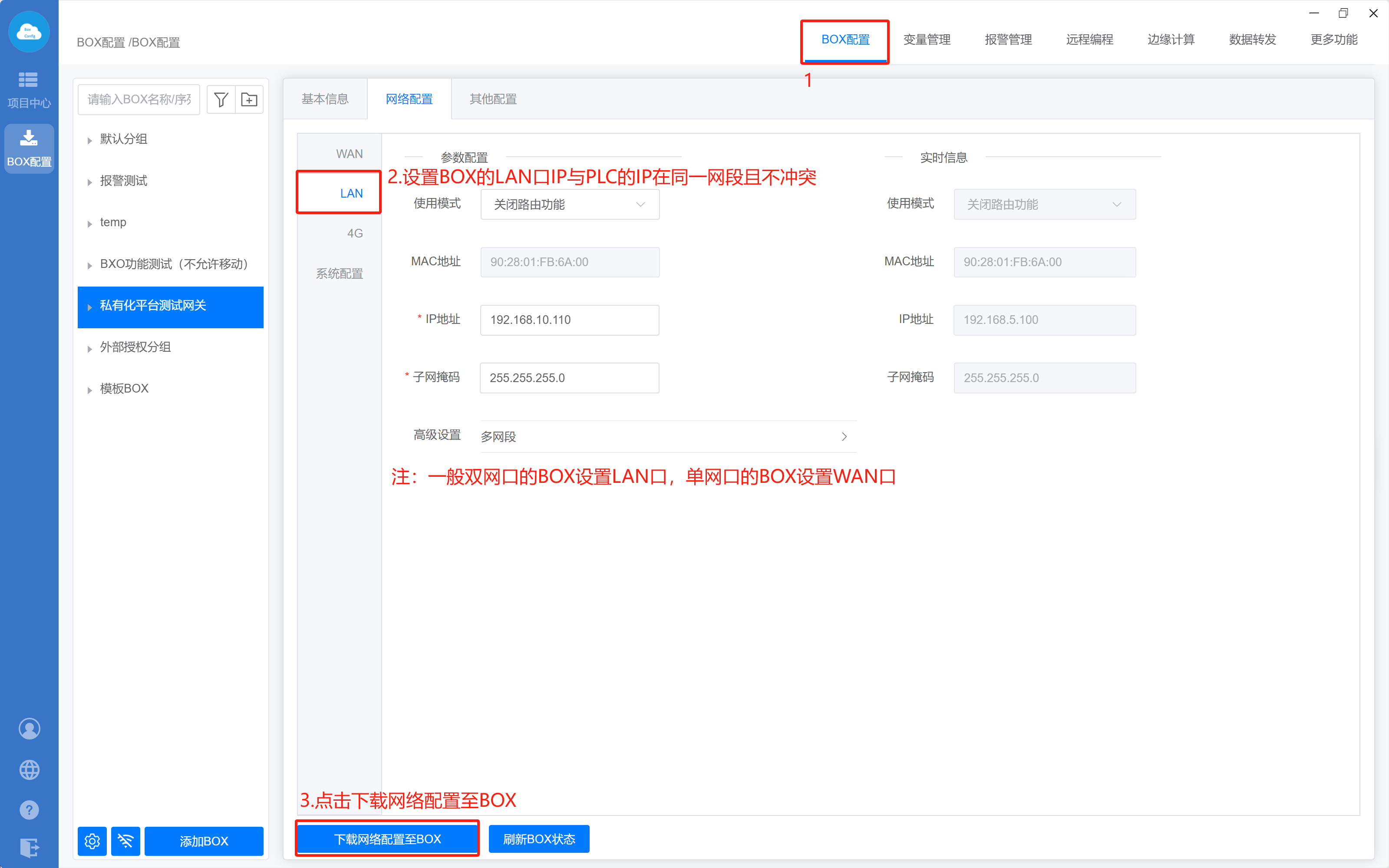

1. Box设置（注意：修改box参数，与PLC保持在同一网段）

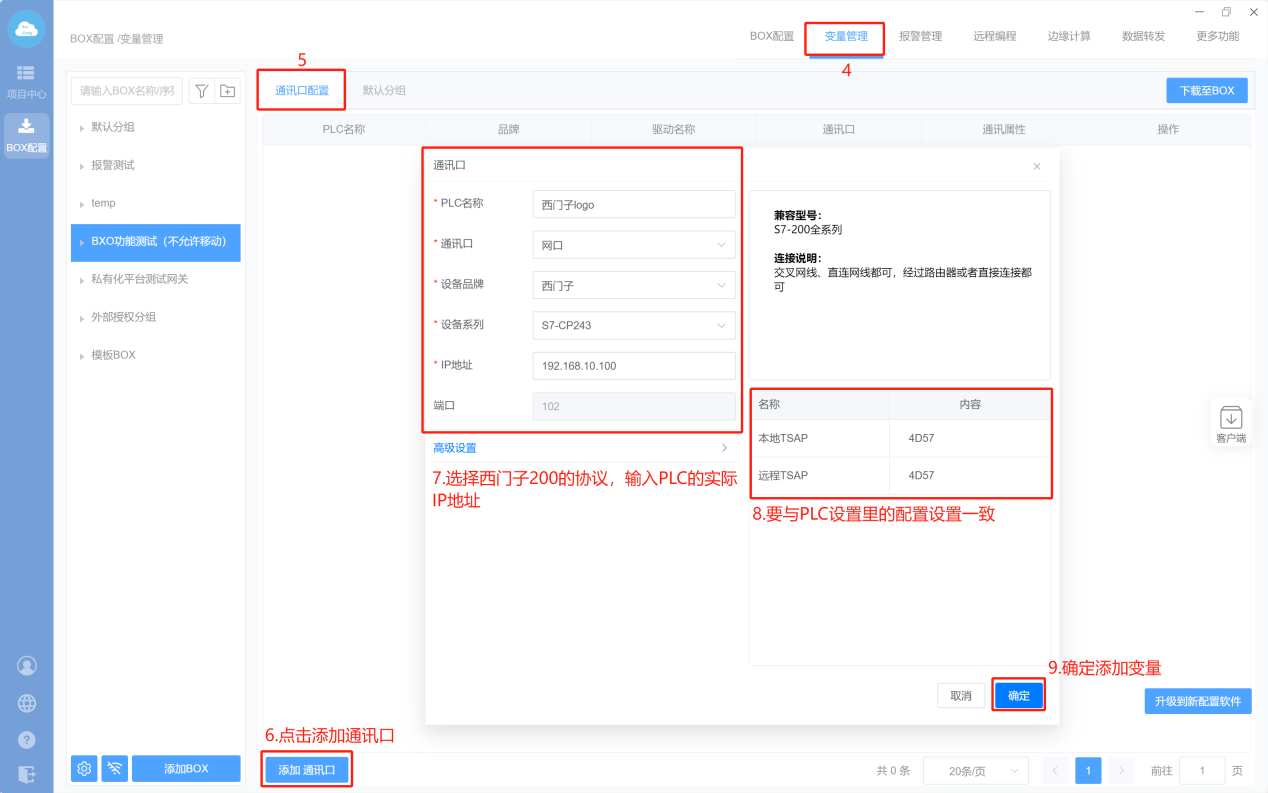

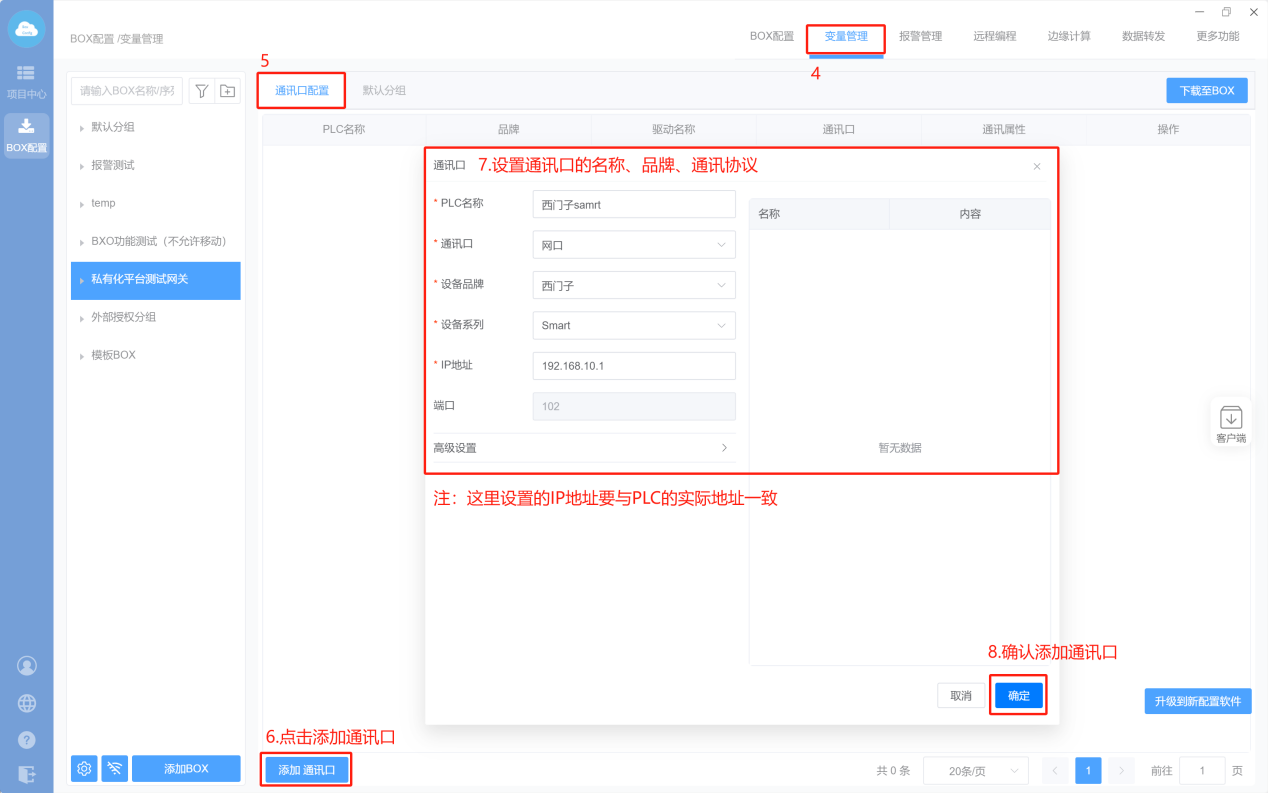

2. 添加通讯口

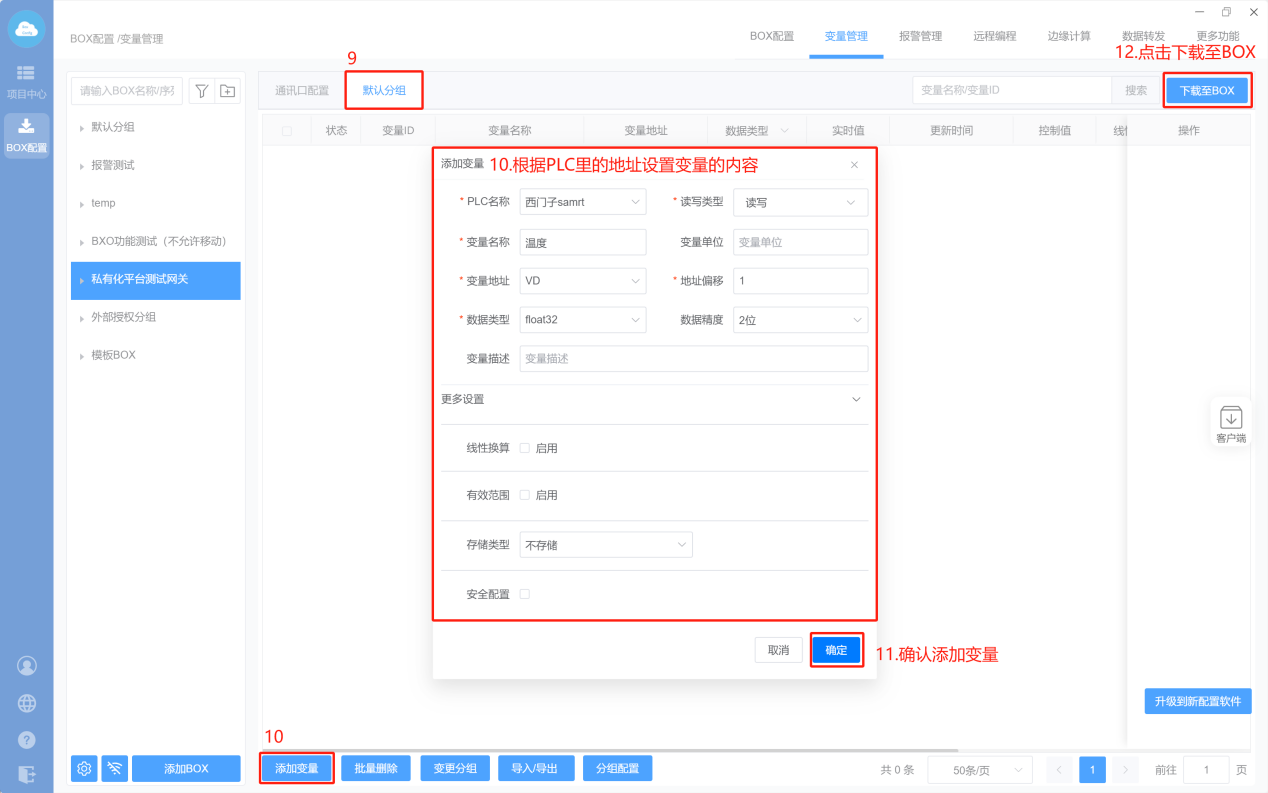

3. 添加变量

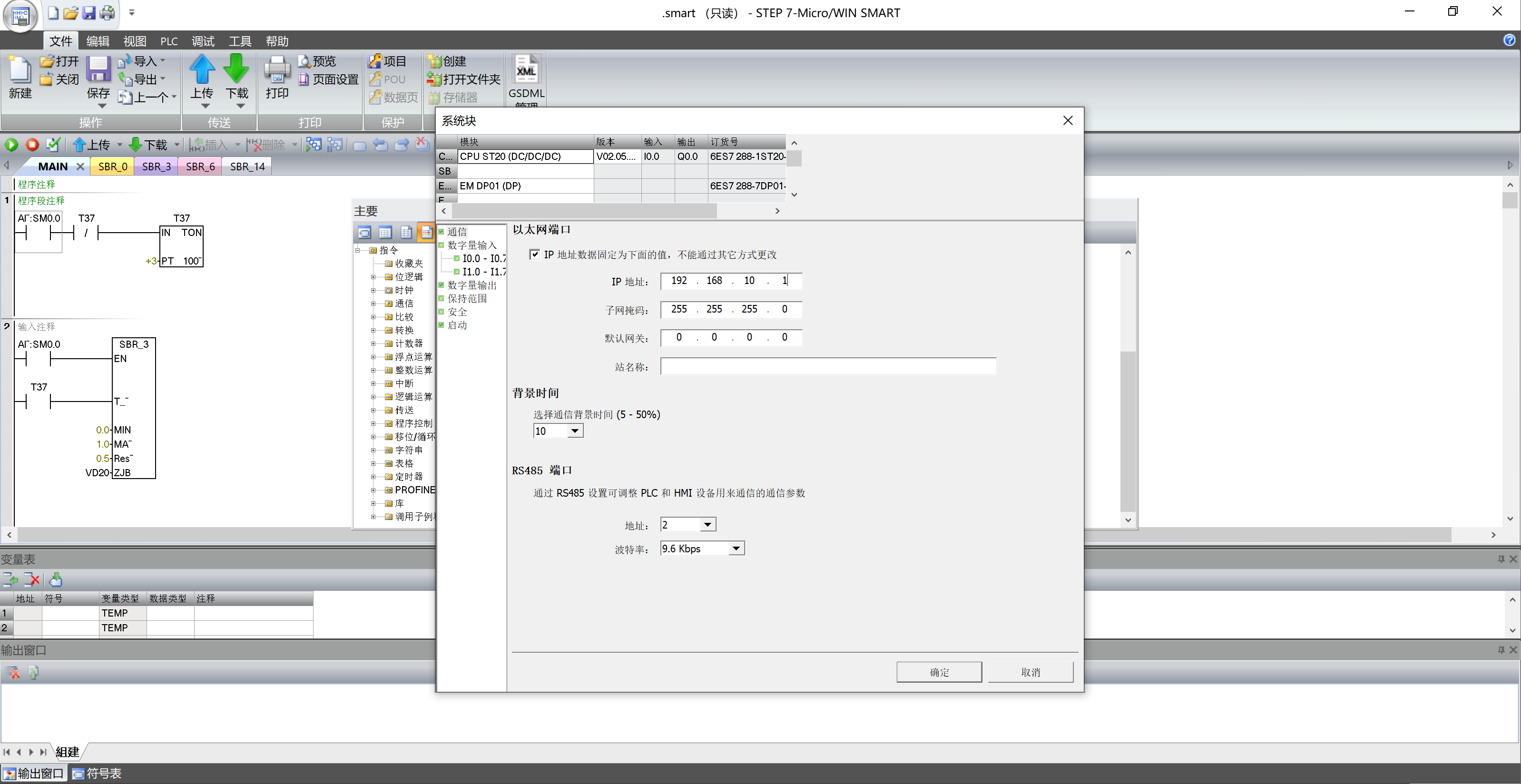

4. PLC设置

1.1.3 S7-1200

通讯线缆：普通网线

1. Box设置（注意：修改box参数，与PLC保持在同一网段）

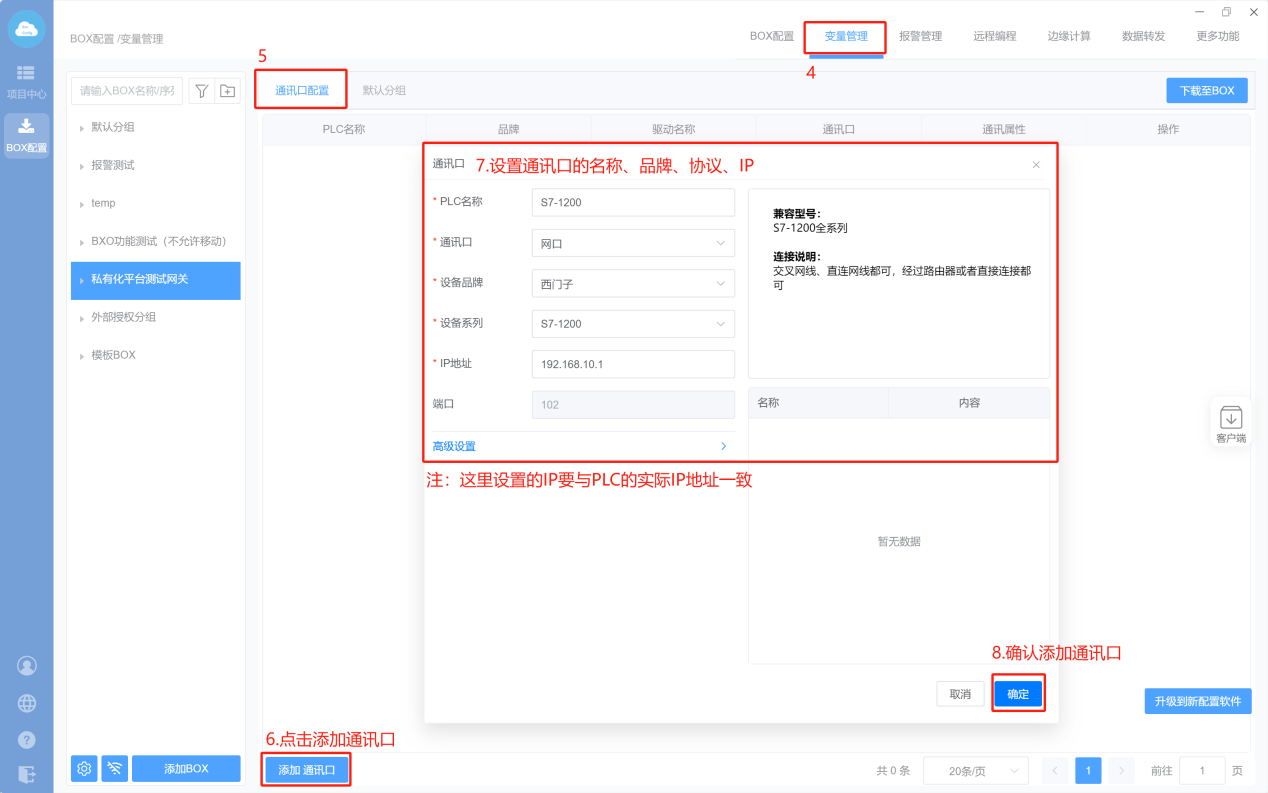

2. 添加通讯口

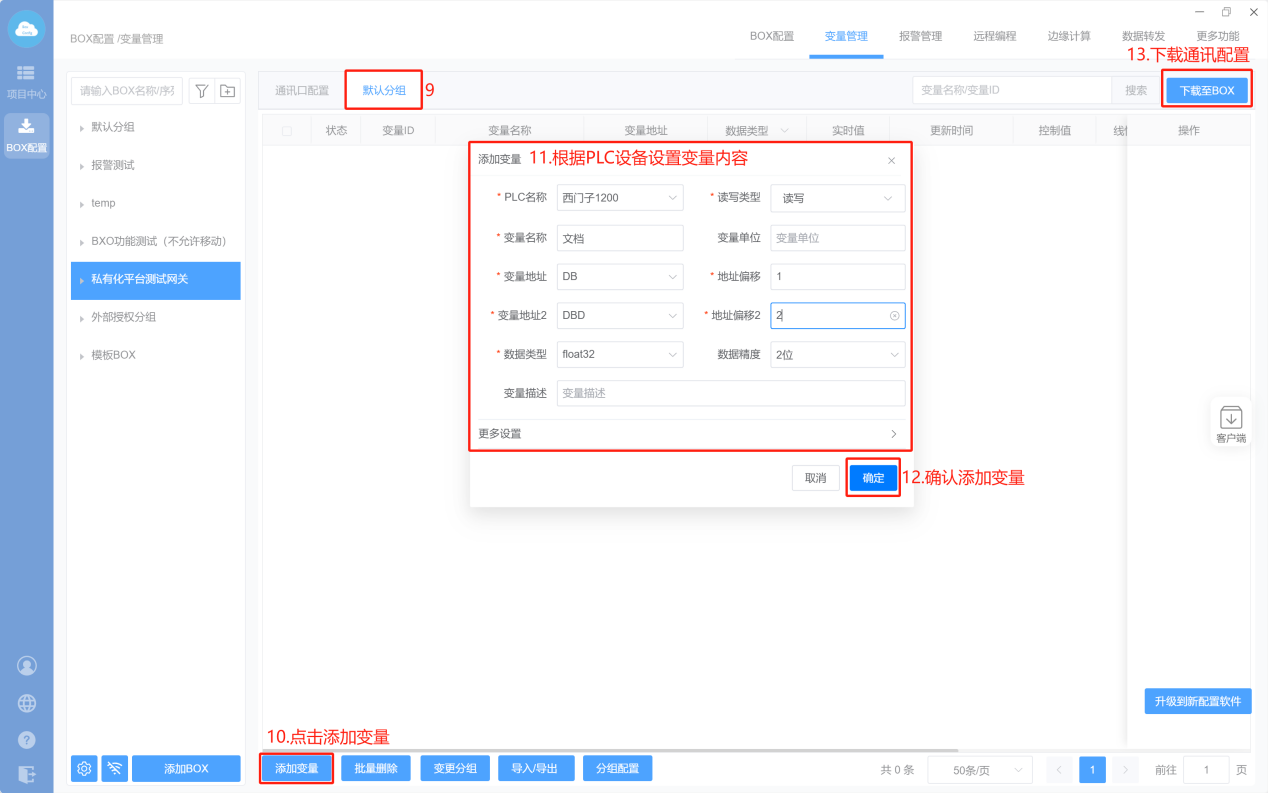

3. 添加变量

4. PLC设置

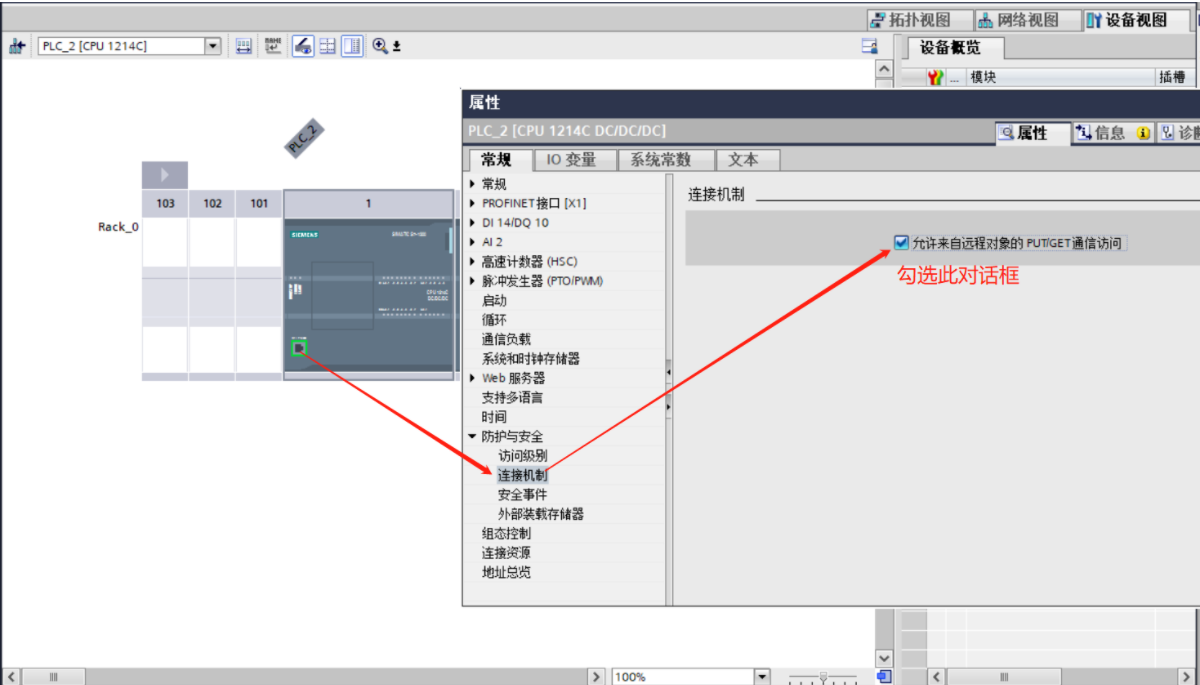

西门子1200、1500PLC使用博图软件配置时，需要打开“允许从远程伙伴（PLC、HMI、OPC…）使用PUT/GET通讯访问”，具体位置如下图所示：

对与固件版本高于V4.1的西门子1200、1500PLC，如果要访问DB数据块，需要对DB数据做两处设置。

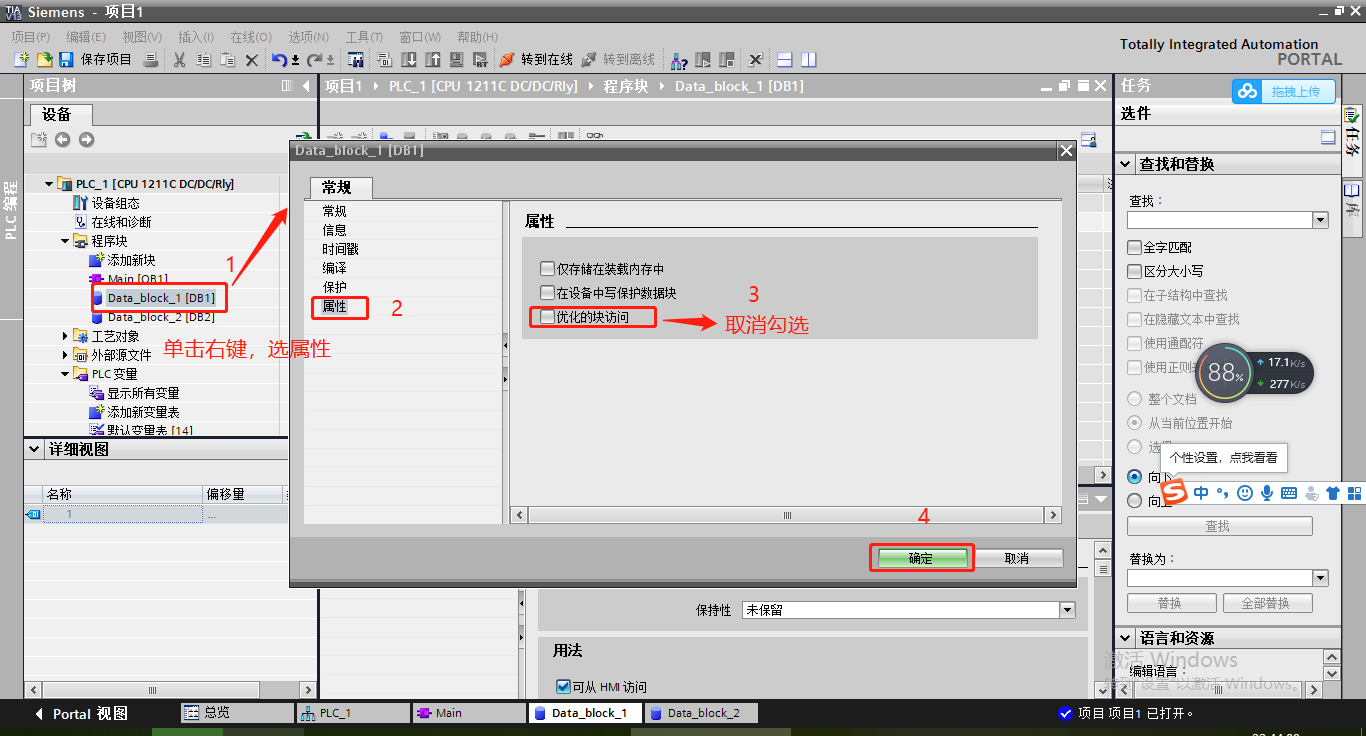

设置DB块属性，去掉“优化的块访问”选项的勾选

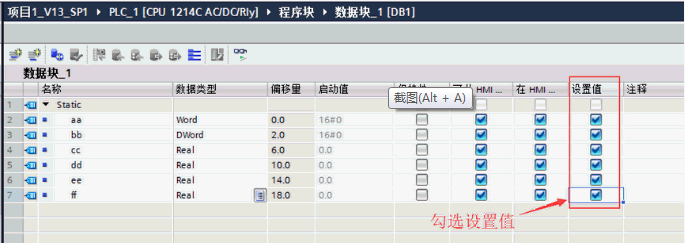

建立变量时，勾选“设置值”选项

1.1.4 S7-1500

通讯线缆：普通网线

1. Box设置（注意：修改box参数，与PLC保持在同一网段）

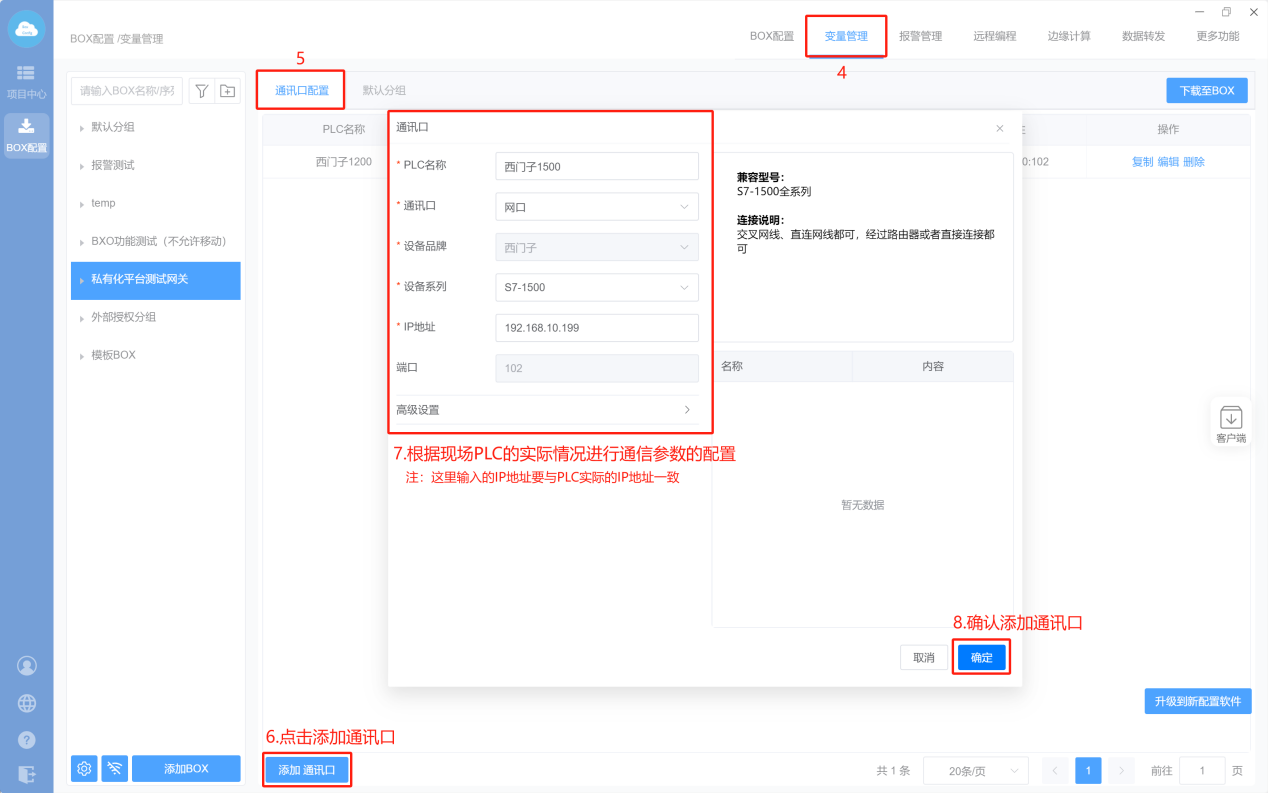

2. 添加通讯口

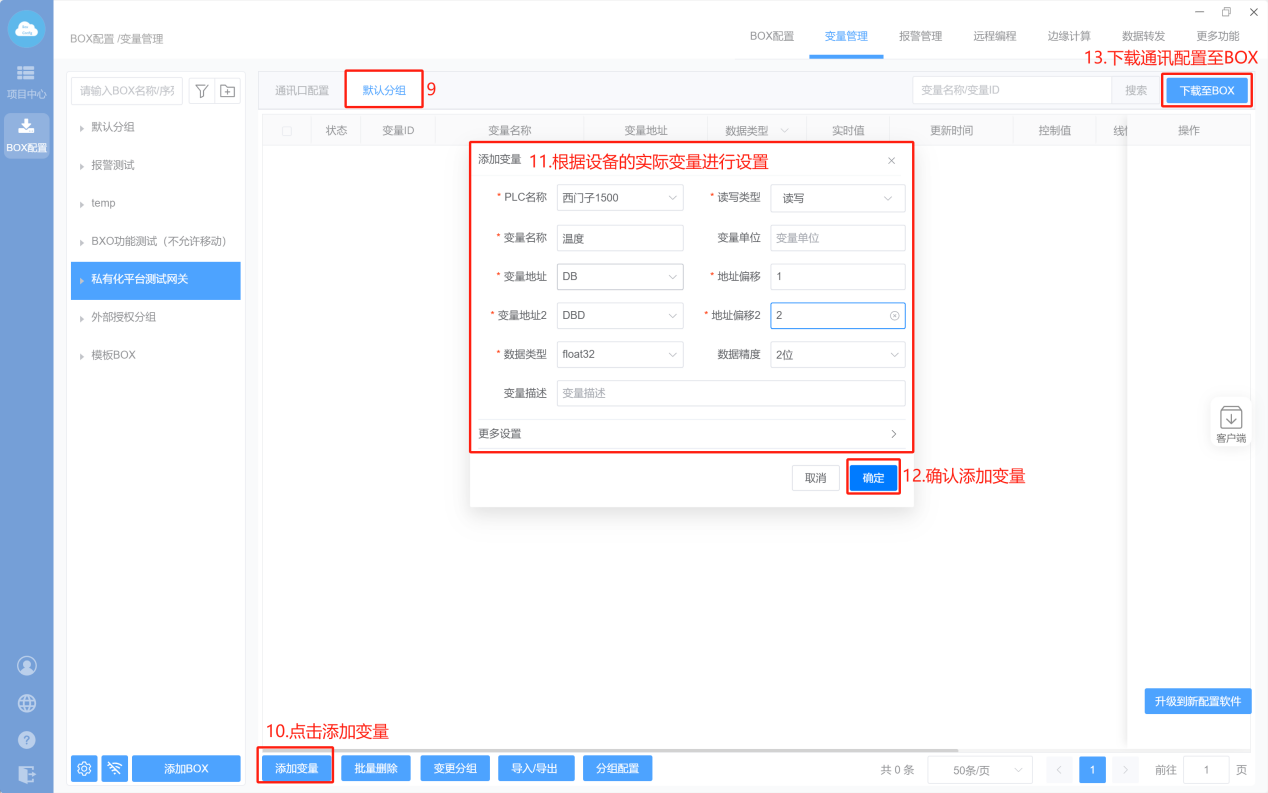

3. 添加变量

4. PLC设置

西门子1200、1500PLC使用博图软件配置时，需要打开“允许从远程伙伴（PLC、HMI、OPC…）使用PUT/GET通讯访问”，具体位置如下图所示：

对与固件版本高于V4.1的西门子1200、1500PLC，如果要访问DB数据块，需要对DB数据做两处设置。

设置DB块属性，去掉“优化的块访问”选项的勾选

建立变量时，勾选“设置值”选项

1.1.5 S7-300

通讯线缆：普通网线

1. Box配置（注意：修改box参数，与PLC保持在同一网段）

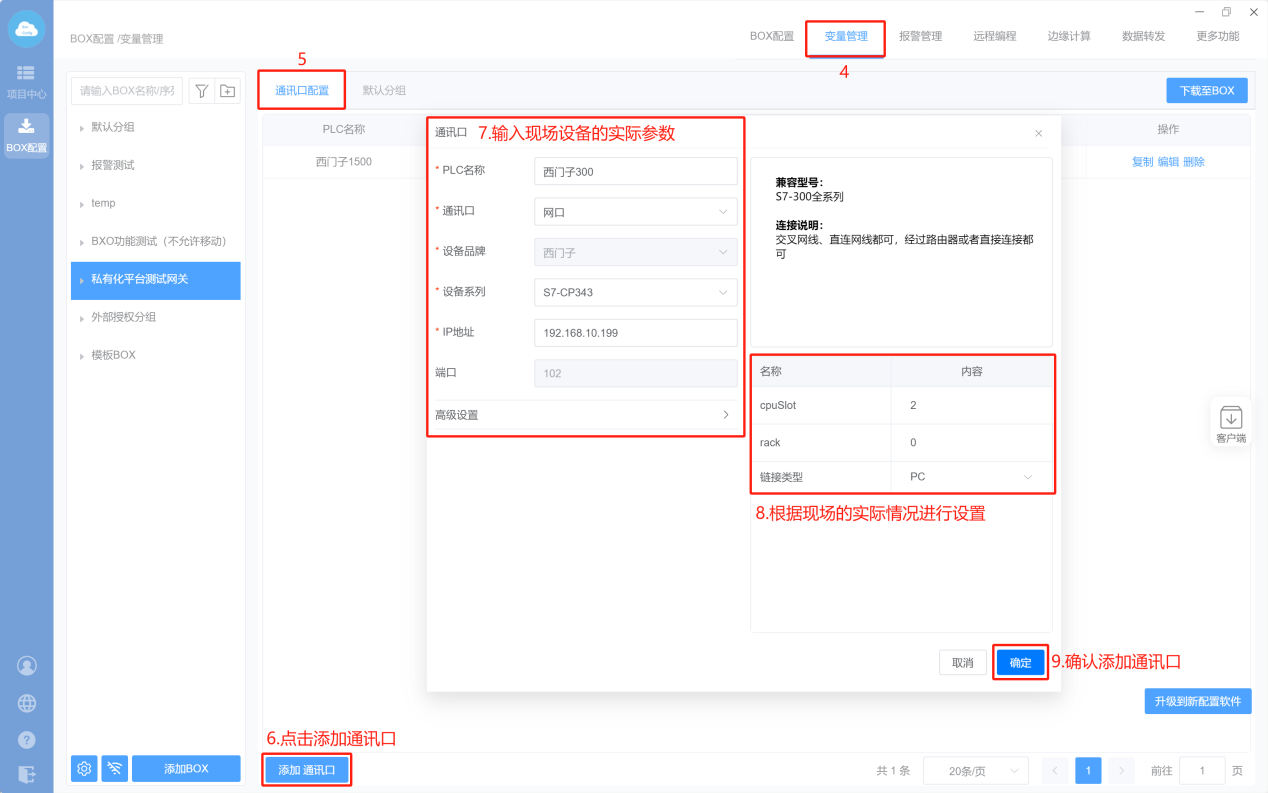

2. 添加通讯口

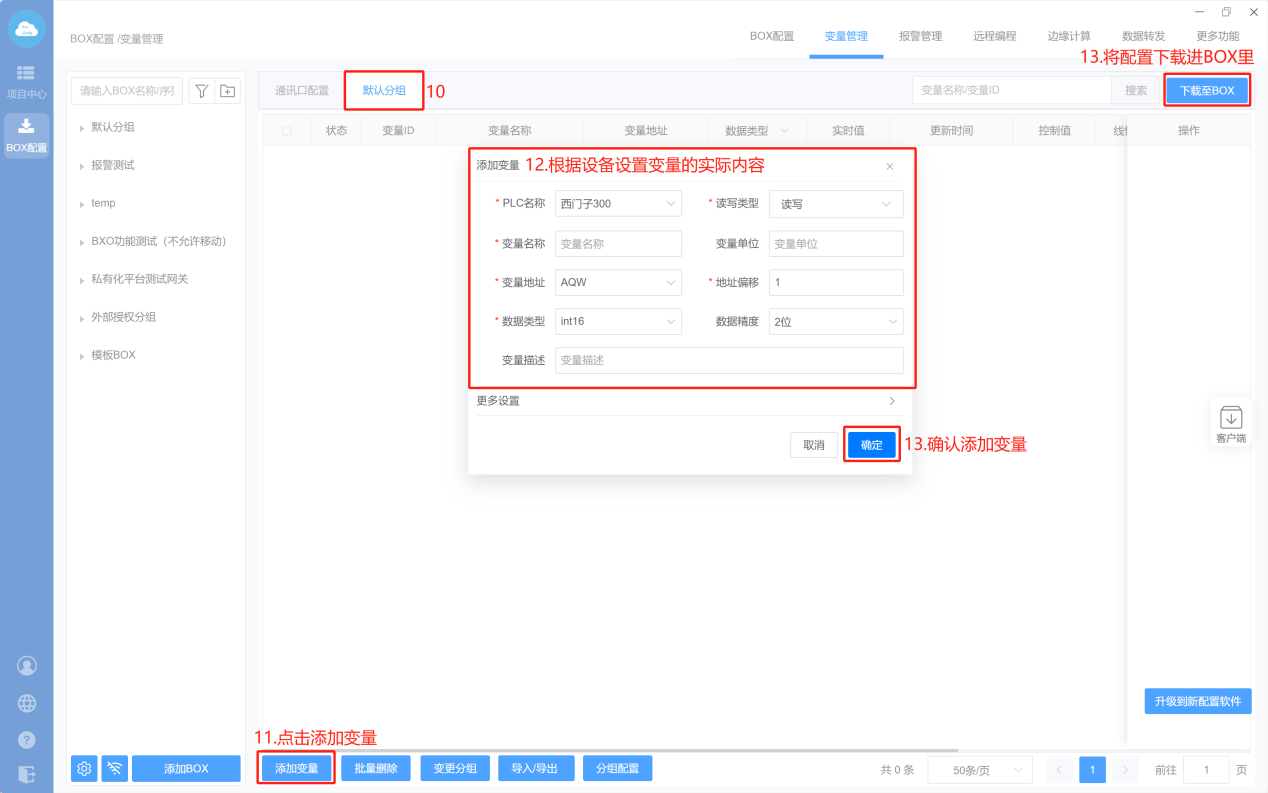

3. 添加变量

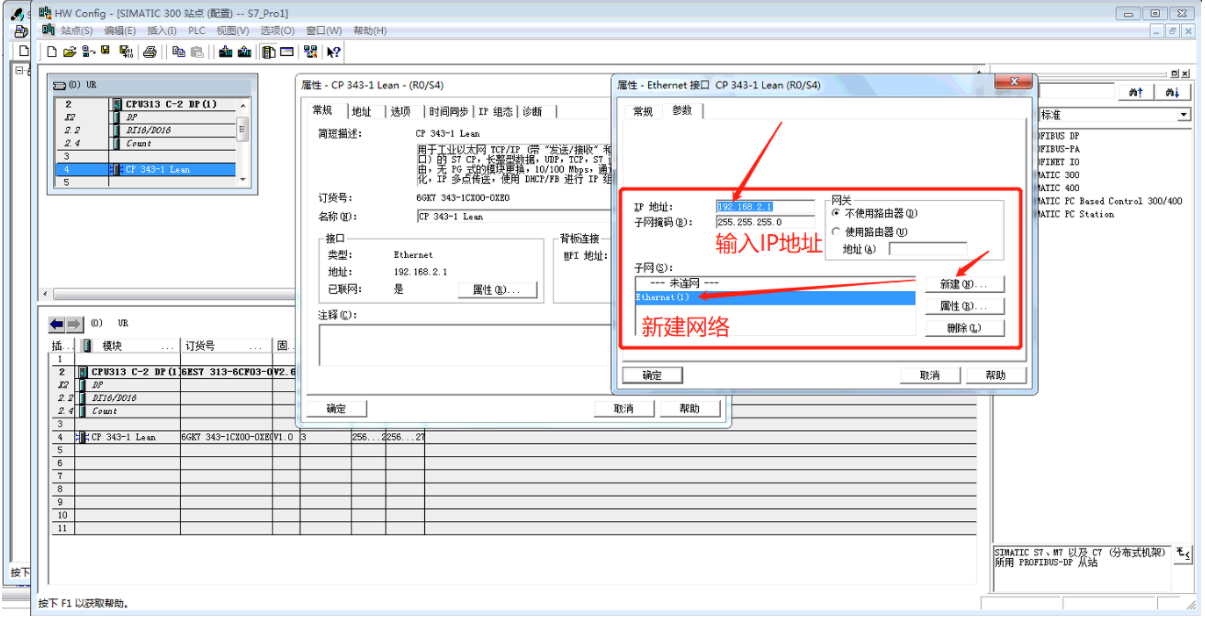

4. PLC设置

1.1.6 S7-400

通讯线缆：普通网线

1. Box配置（注意：修改box参数，与PLC保持在同一网段）

2. 添加通讯口

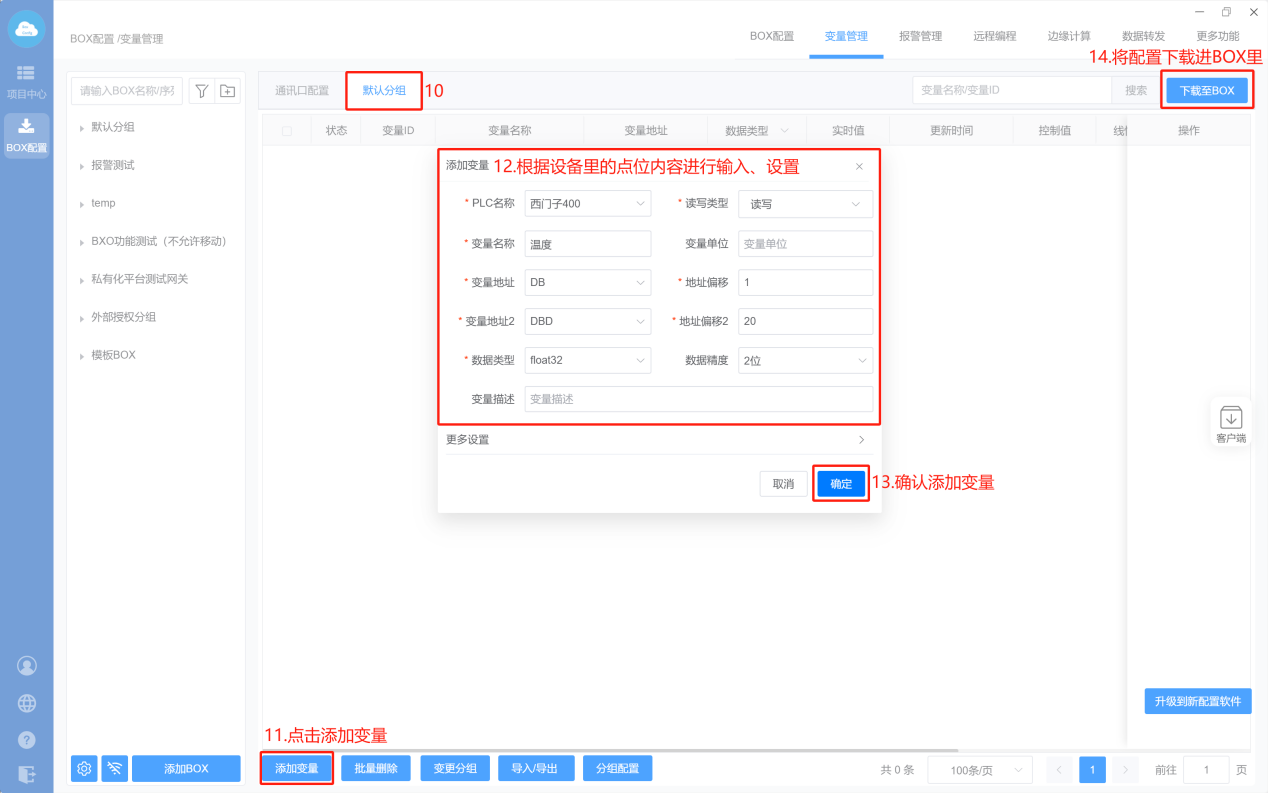

3. 添加变量

4. PLC设置

1.1.7 西门子logo

通讯线缆：普通网线

1. Box设置（注意：修改box参数，与PLC保持在同一网段）

2. 添加通讯口

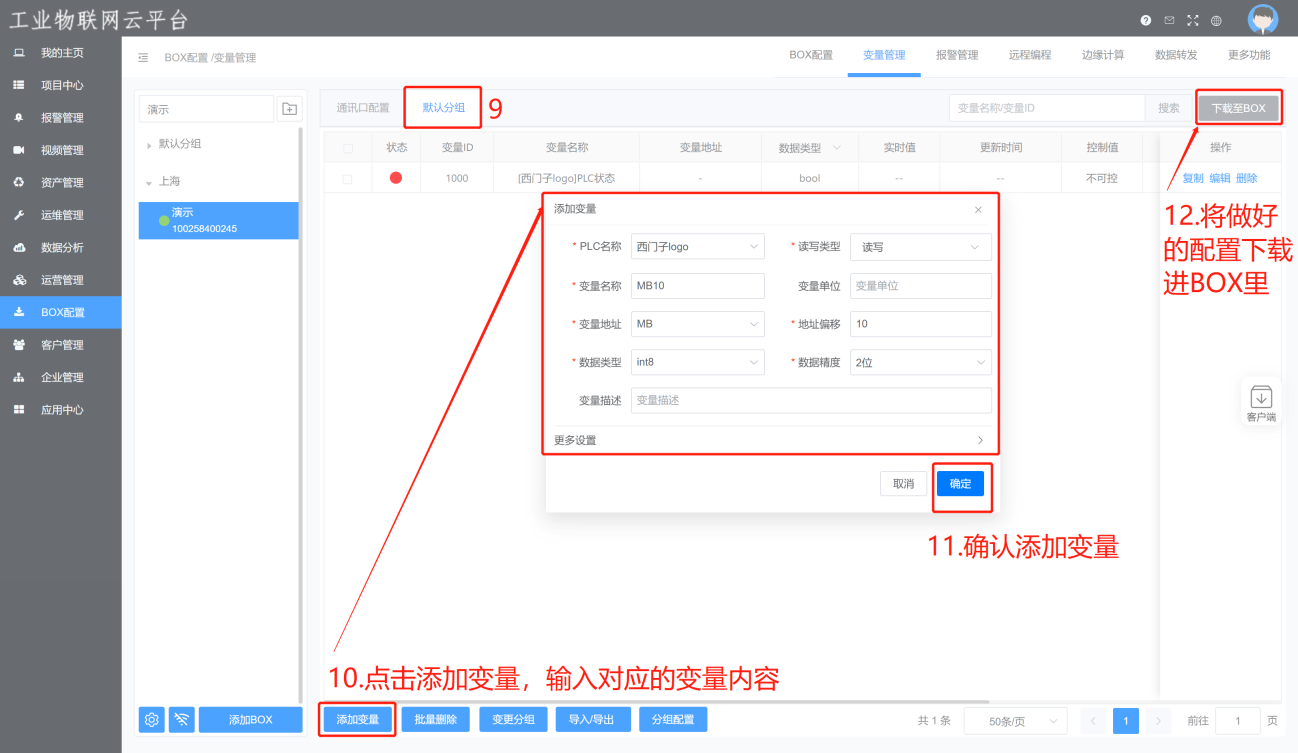

3. 添加变量

4. PLC设置

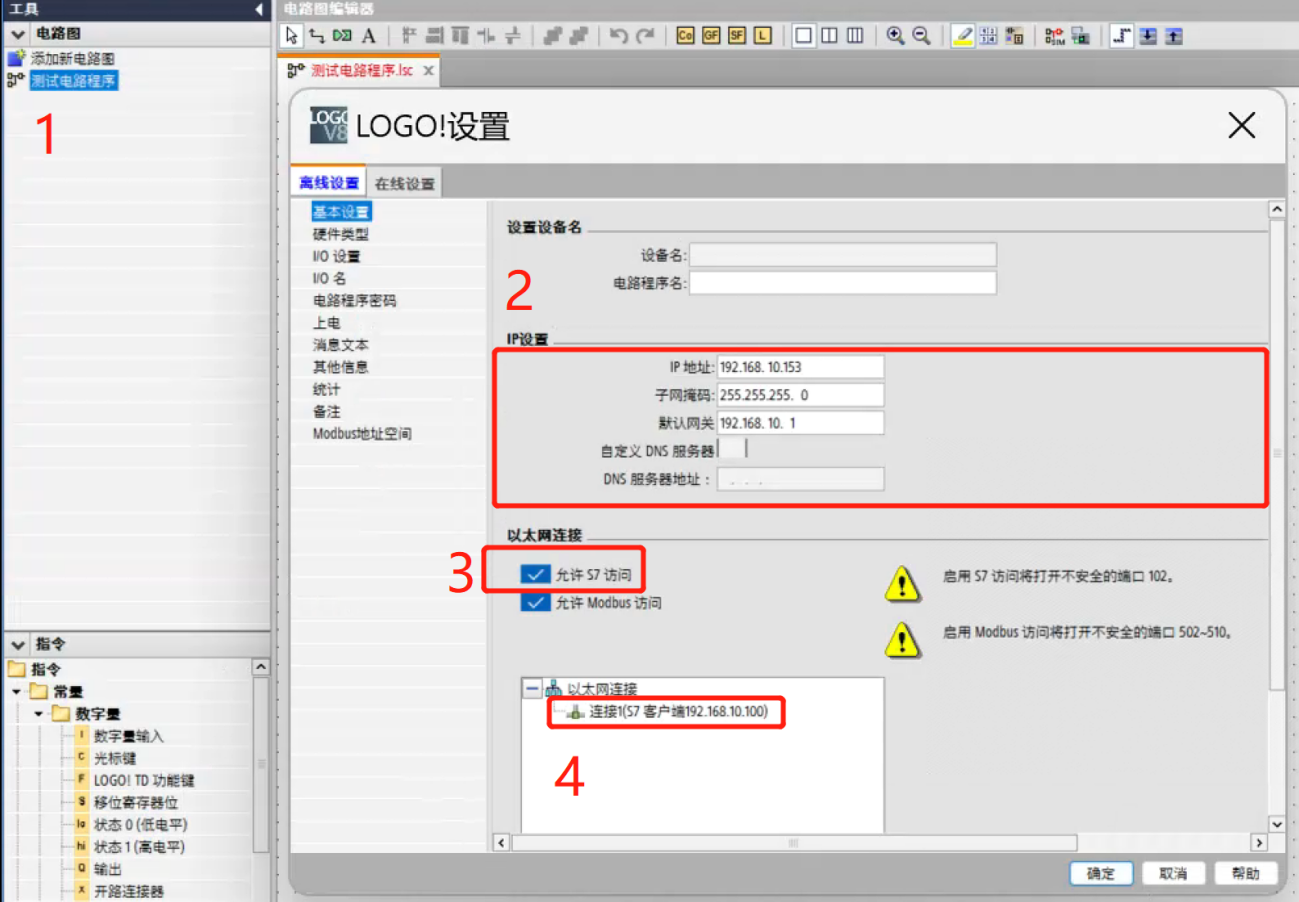

1. 右击对应电路图点击以太网连接设置
2. 设置logo的IP地址
3. 勾选允许S7访问
4. 点击连接客户端

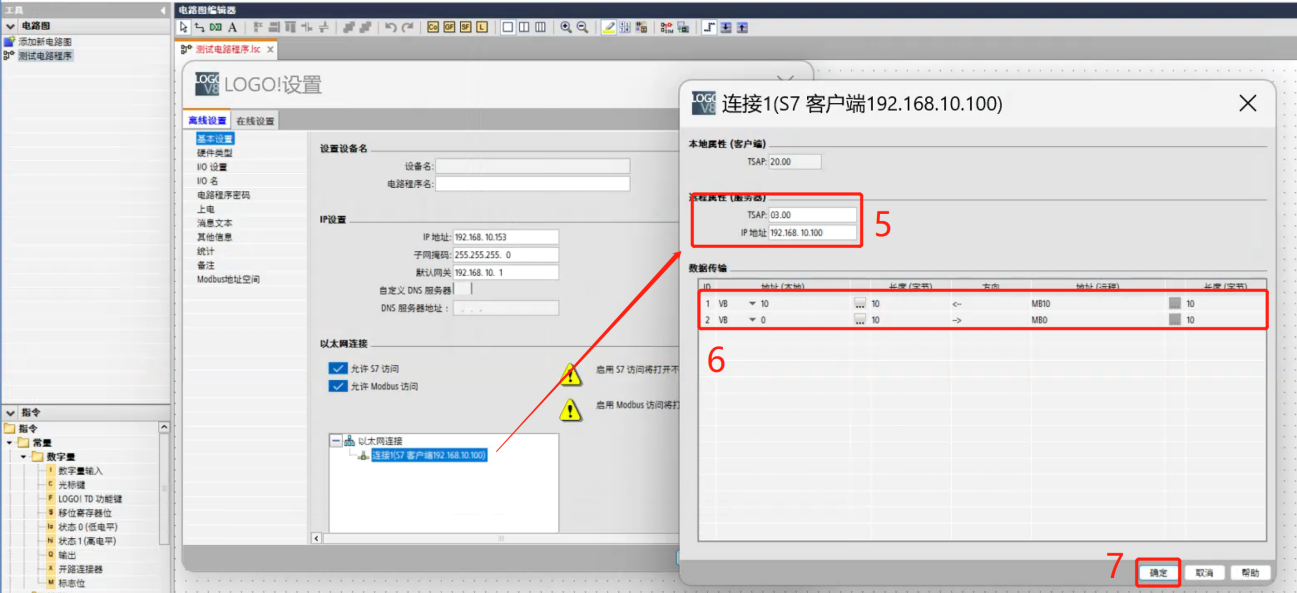

5. 设置远程属性TSAP7与BOX一致，输入BOX的IP地址：192.168.10.100
6. 进行地址映射设置
7. 确定保存后将配置下载进logo里
