OPC DA

操作流程

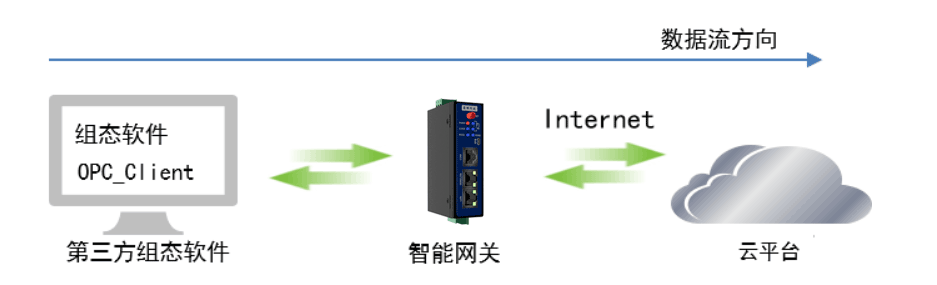

操作流程：下载OPCClient软件—->扫描OPCServer(即组态软件)—->数据正常之后保存文件—->打开配置软件—->添加配置

组态王

OPC client 配置

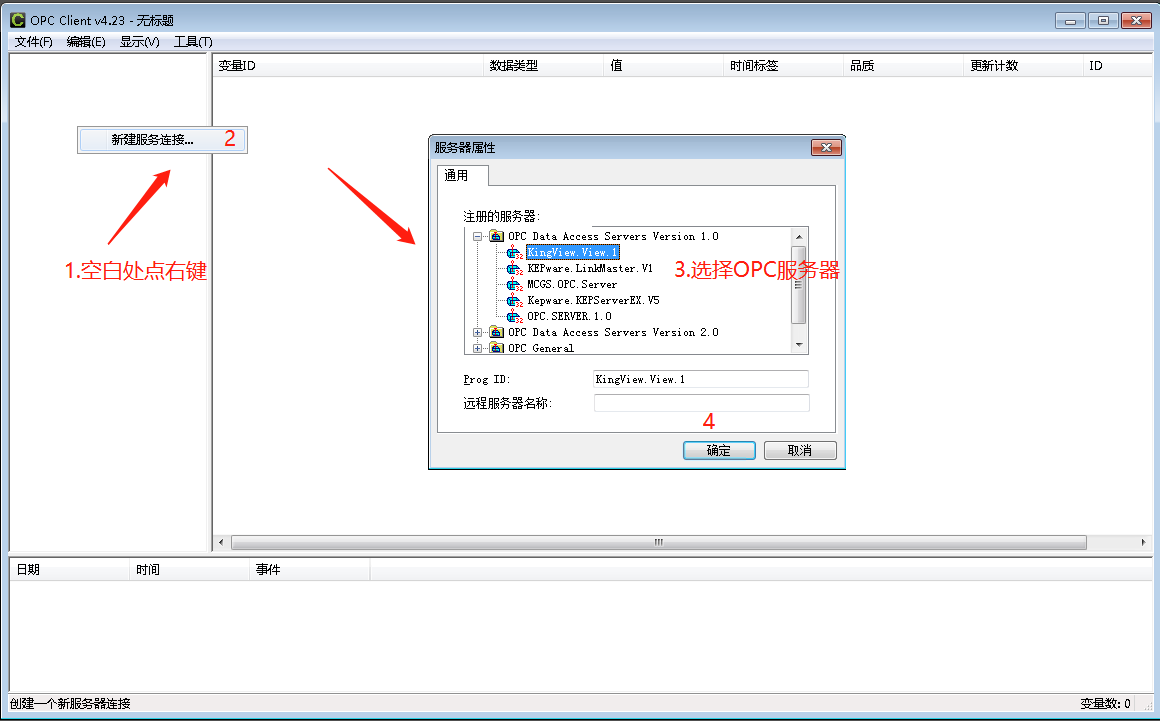

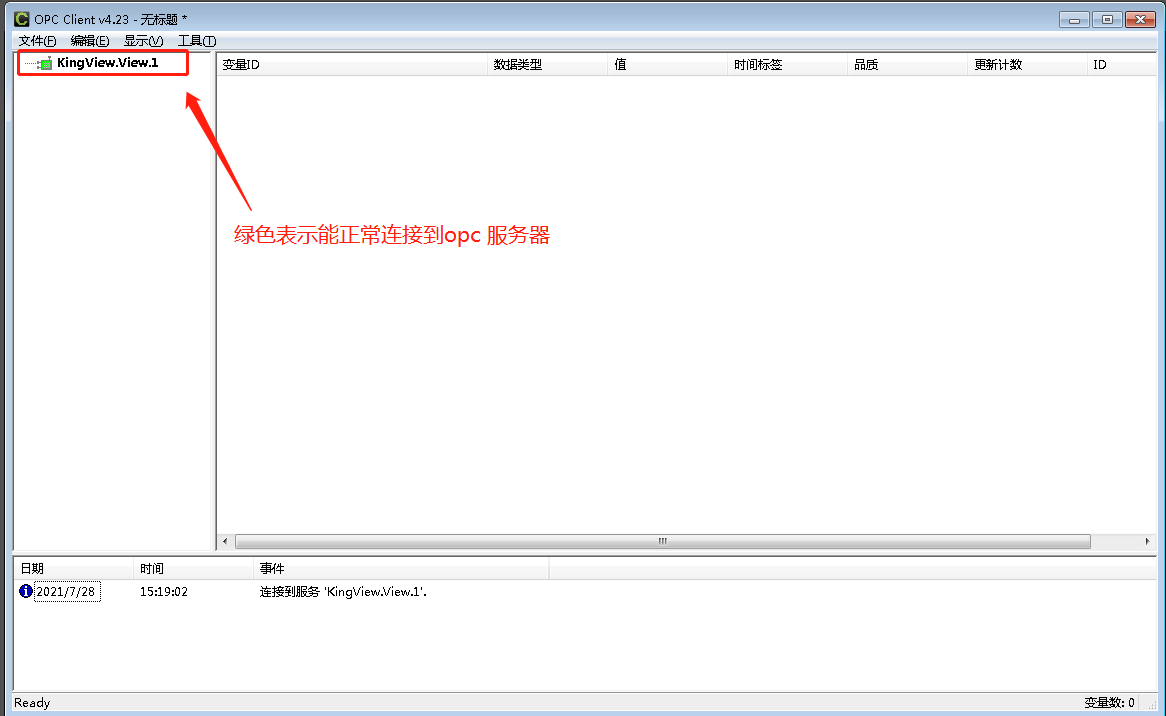

1.1 添加服务连接

提示：如果连接OPC，显示红色，则表示OPCServer的服务没有开，请咨询组态软件的官方技术支持。

1.2 添加变量

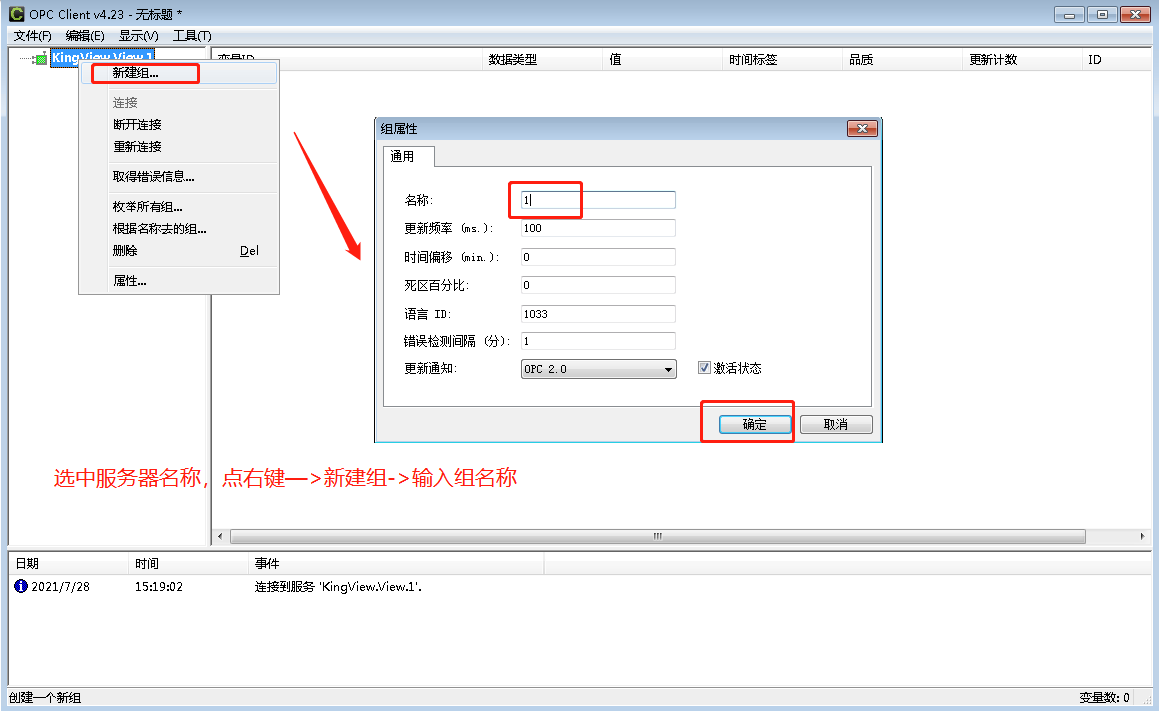

1、新建组

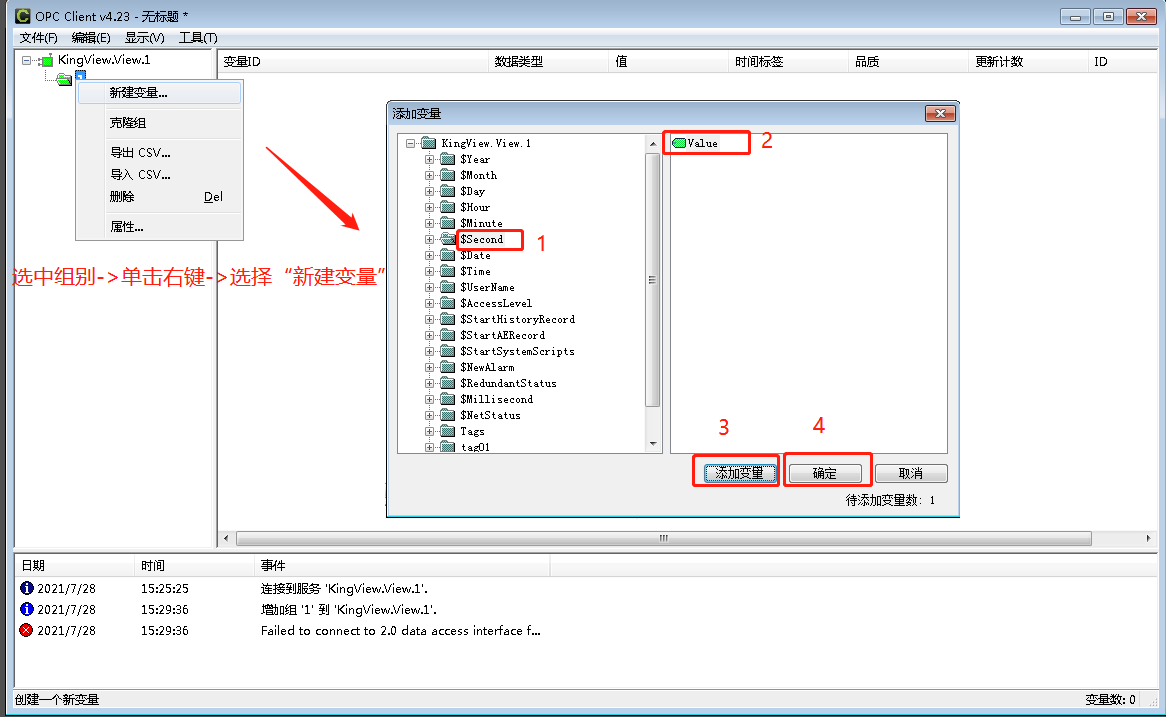

2、新建变量

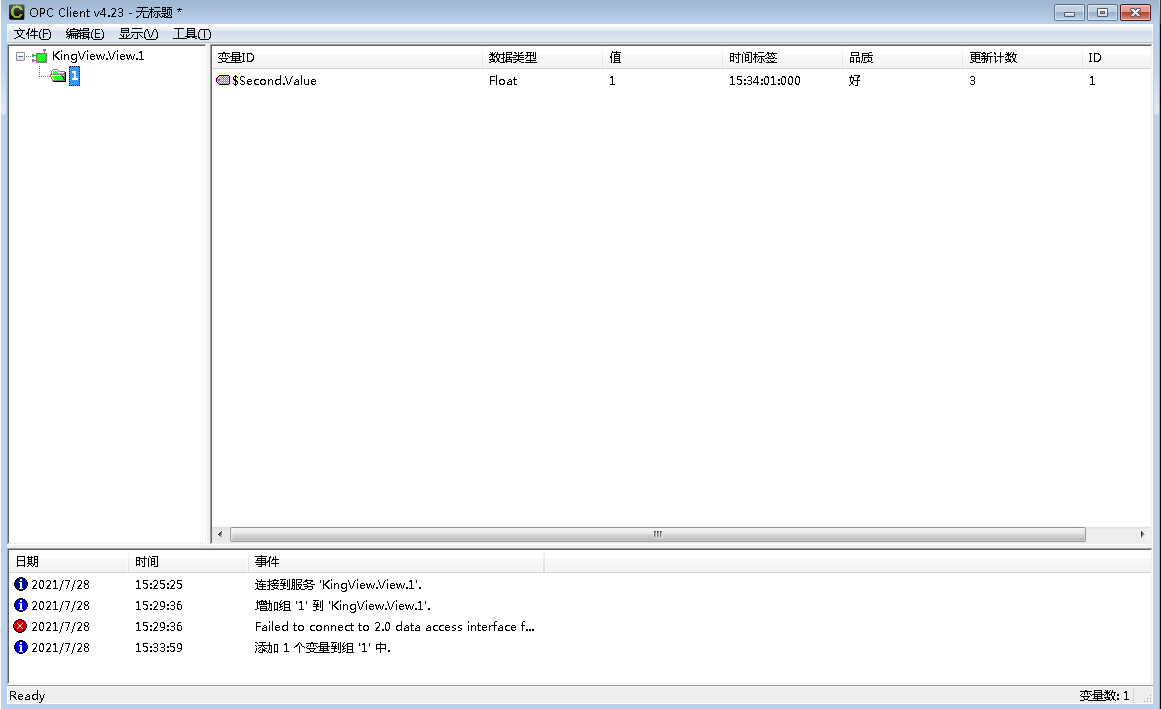

添加后如下图所示，品质：好（通讯正常）、坏(通讯异常)。

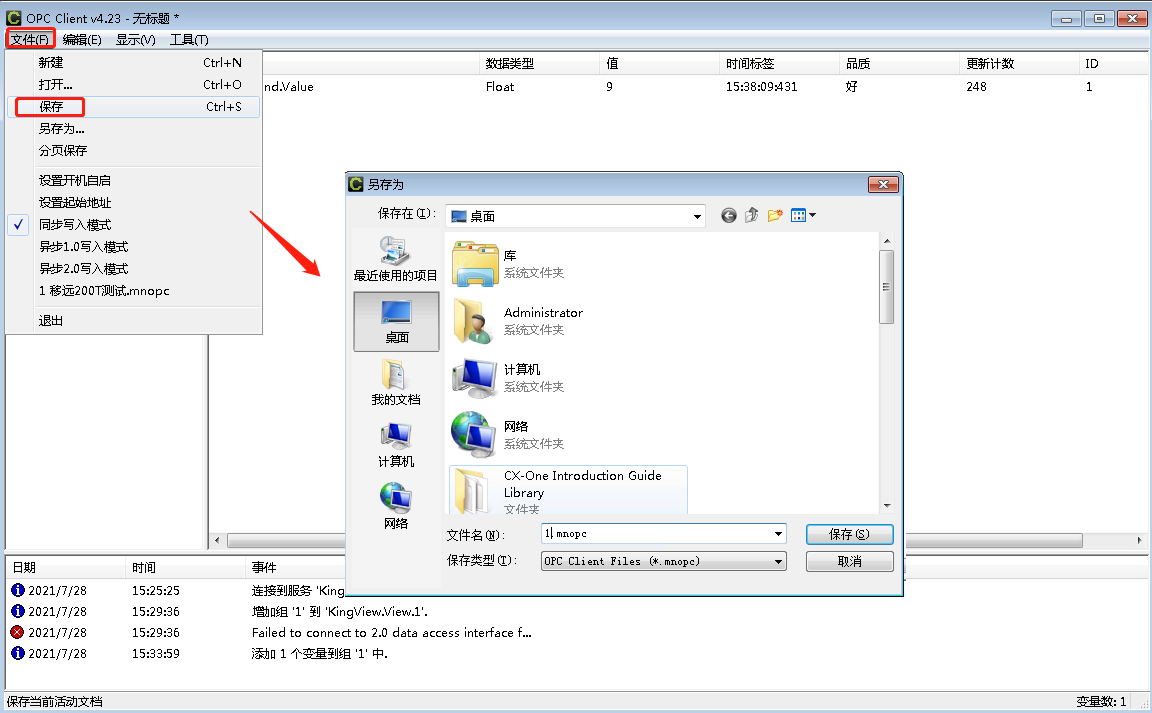

1.3 保存文件

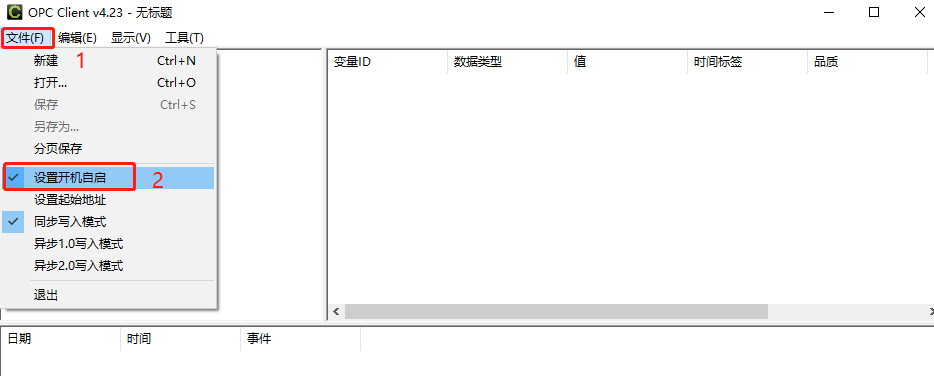

1.4 开机自启

OPC client 需要一直开启，否则数据不能正常采集；可以设置电脑重启后自动启动。

注意

设置开启自启要以管理员身份运行OPC client

配置软件 配置

接线：普通网线

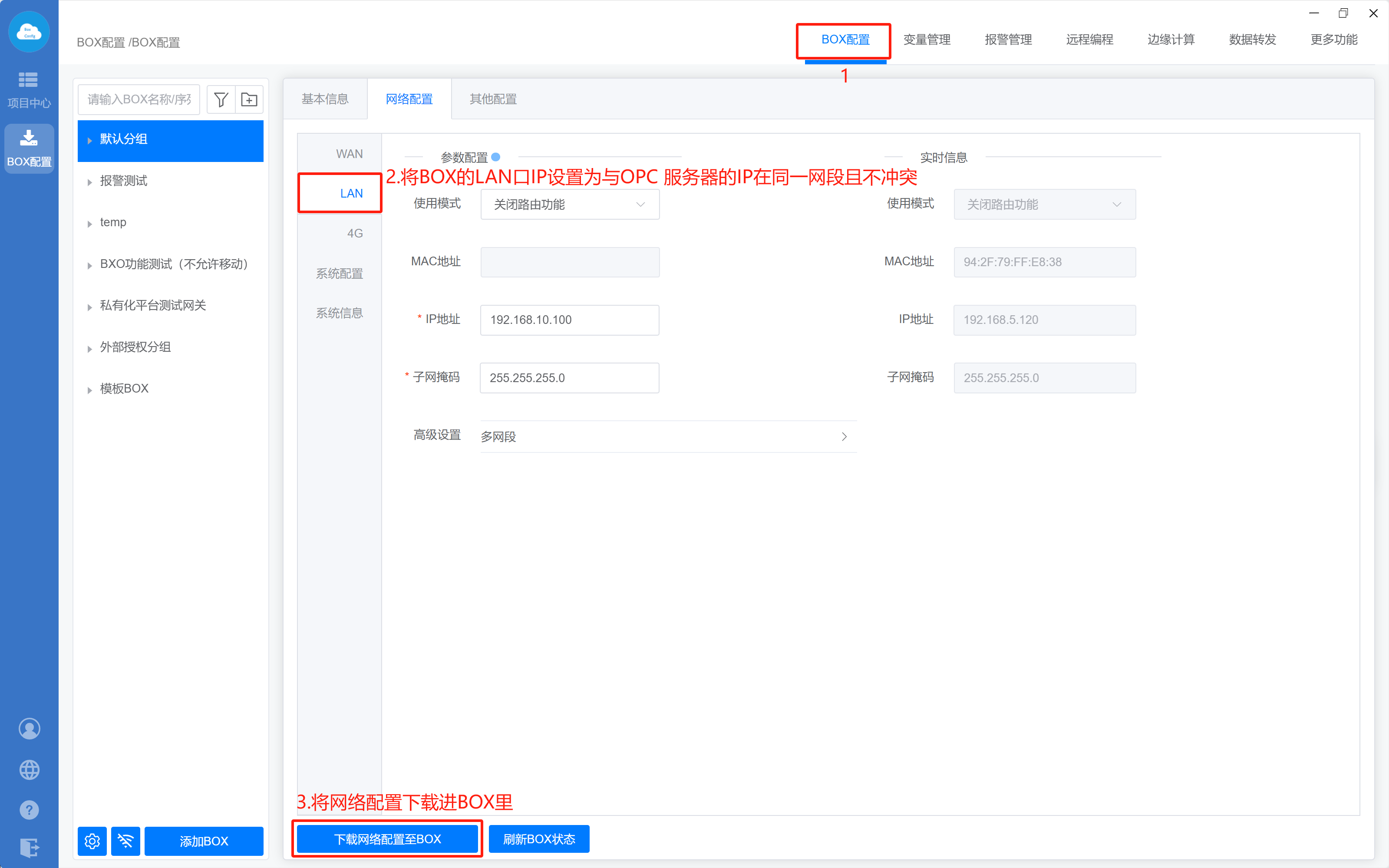

1、Box设置

注意：修改box参数，与OPC服务器的IP在同一个网段。(OPC 服务器所在电脑的IP)

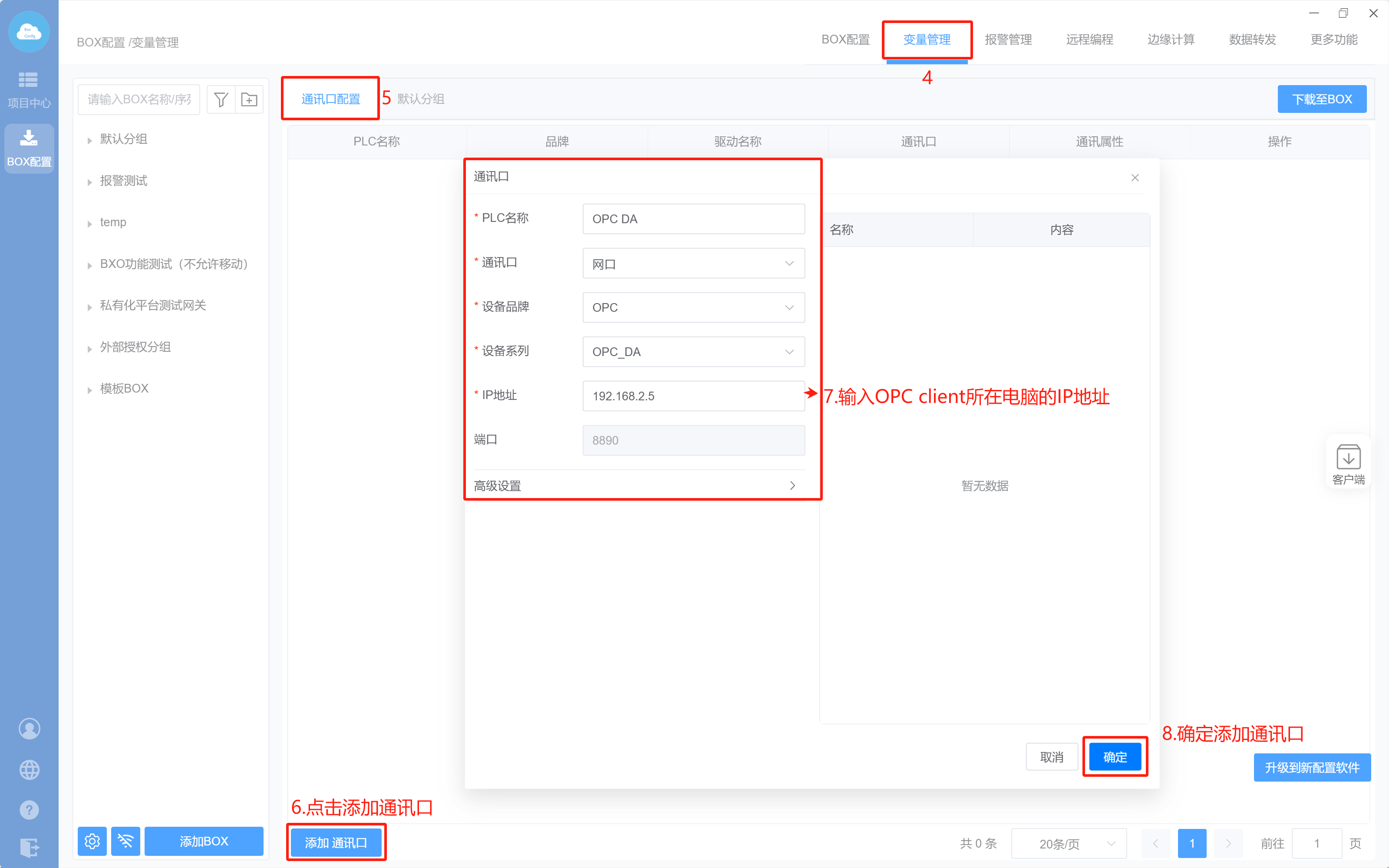

2、添加设备

添加驱动的时候：需要输入的IP地址是 OPCClient所在电脑的IP

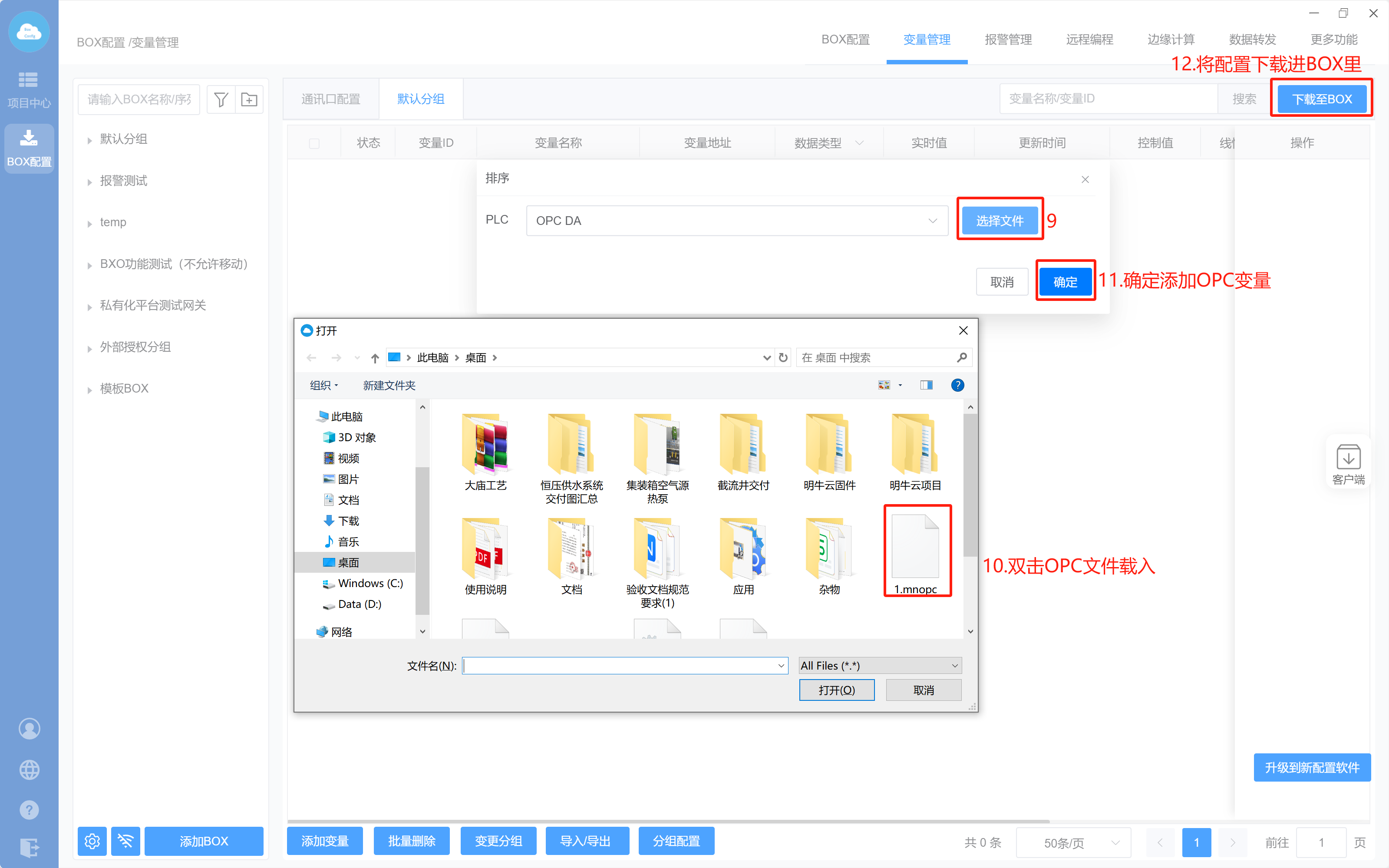

3、添加变量

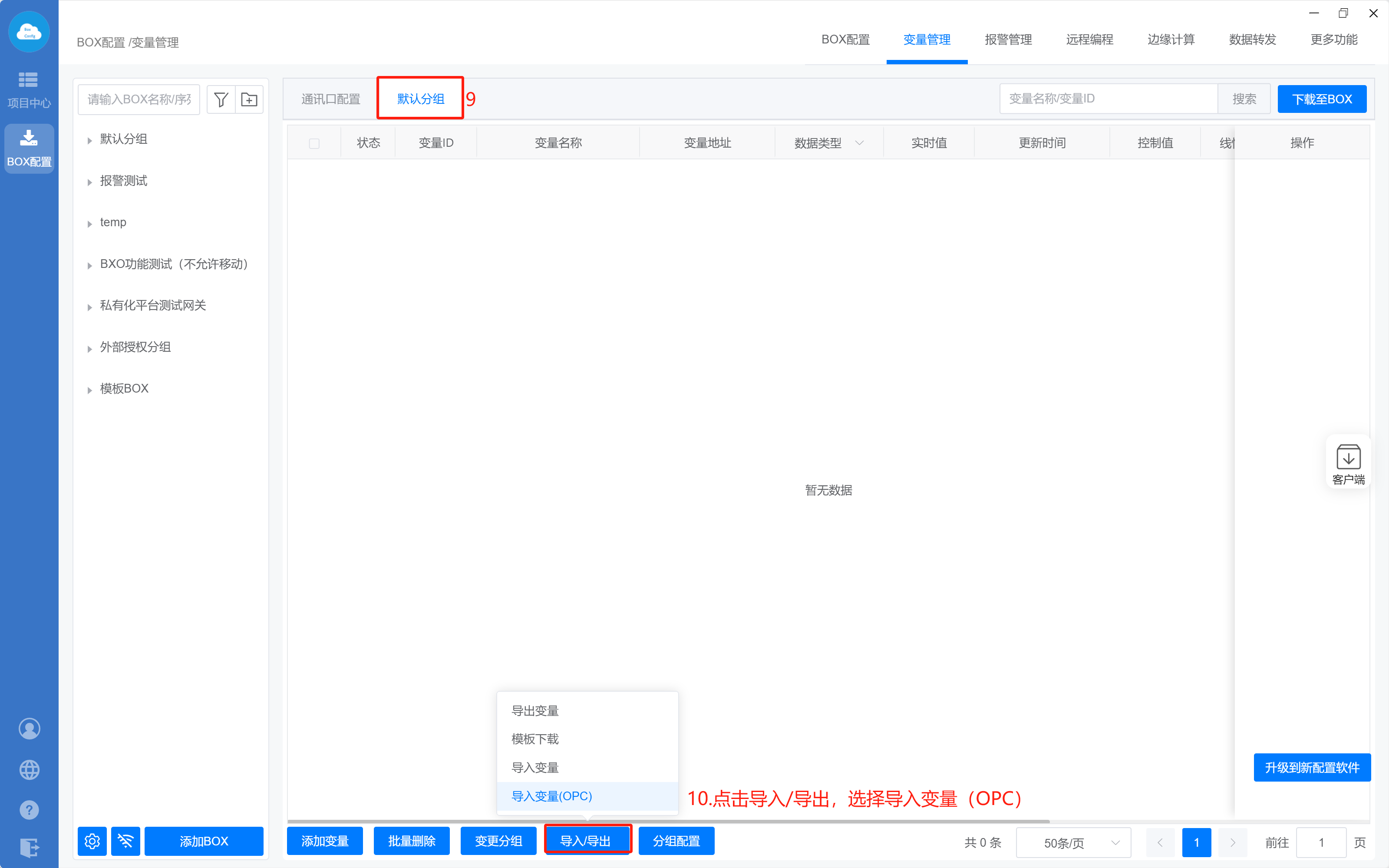

点击导入/导入，在点击导入OPC变量

选择之前章节中保存的OPC文件，载入配置，确定添加，最后将做好的配置下载进BOX里。

提示1：OPCClient里面会自动生成变量的ID，配置软件载入的时候，以OPCClient生成的ID为基准，故而不能去配置软件里面修改变量ID。

提示2：如果监视为Bad，则关闭OPCServer(组态软件)电脑的防火墙。测试没问题之后，开启防火墙，然后开放8890端口即可。

提示3：配置完成一定要下载至BOX。

Kep server

1. 操作流程

OPC_server台的数据转成OPCServer接口，工控组态软件可以读取数据进行展示。

注意

1.OPC server与组态软件安装在同一个电脑上，并且要一直运行；

2.OPC server所在的电脑需要联网。

2. OPC server 配置

2.1 登录账户

账户即配置软件账户

注意

OPC server所在的电脑需要联网，否则登录不成功

选择项目，点确定。

2.2 提交变量

选择变量，点击提交变量

状态为good表示通讯正常，bad表示通讯异常。

3. 组态软件配置

本文以组态王为例。

3.1 新建OPC服务器

3.2 测试变量

选择服务器，单击右键—＞测试OPC服务器，添加变量，能读到数据表示通讯正常。
