OPC UA

功能说明：BOX采集PLC到数据后，通过OPC UA协议传输给第三方软件。

数据流向：

PLC—＞BOX—＞触摸屏等设备以及第三方软件

本文只介绍BOX到第三方软件相关的设置，PLC到BOX的数据采集详见《各品牌PLC通讯说明》

第三方软件以UaExpert通讯为举例

前提条件：

BOX固件版本3.5以上；

操作步骤：

添加转发OPC UA协议—＞设置转发基础属性—＞添加转发变量—＞下载至BOX—＞UaExpert添加设置

(1). 添加OPC 转发协议

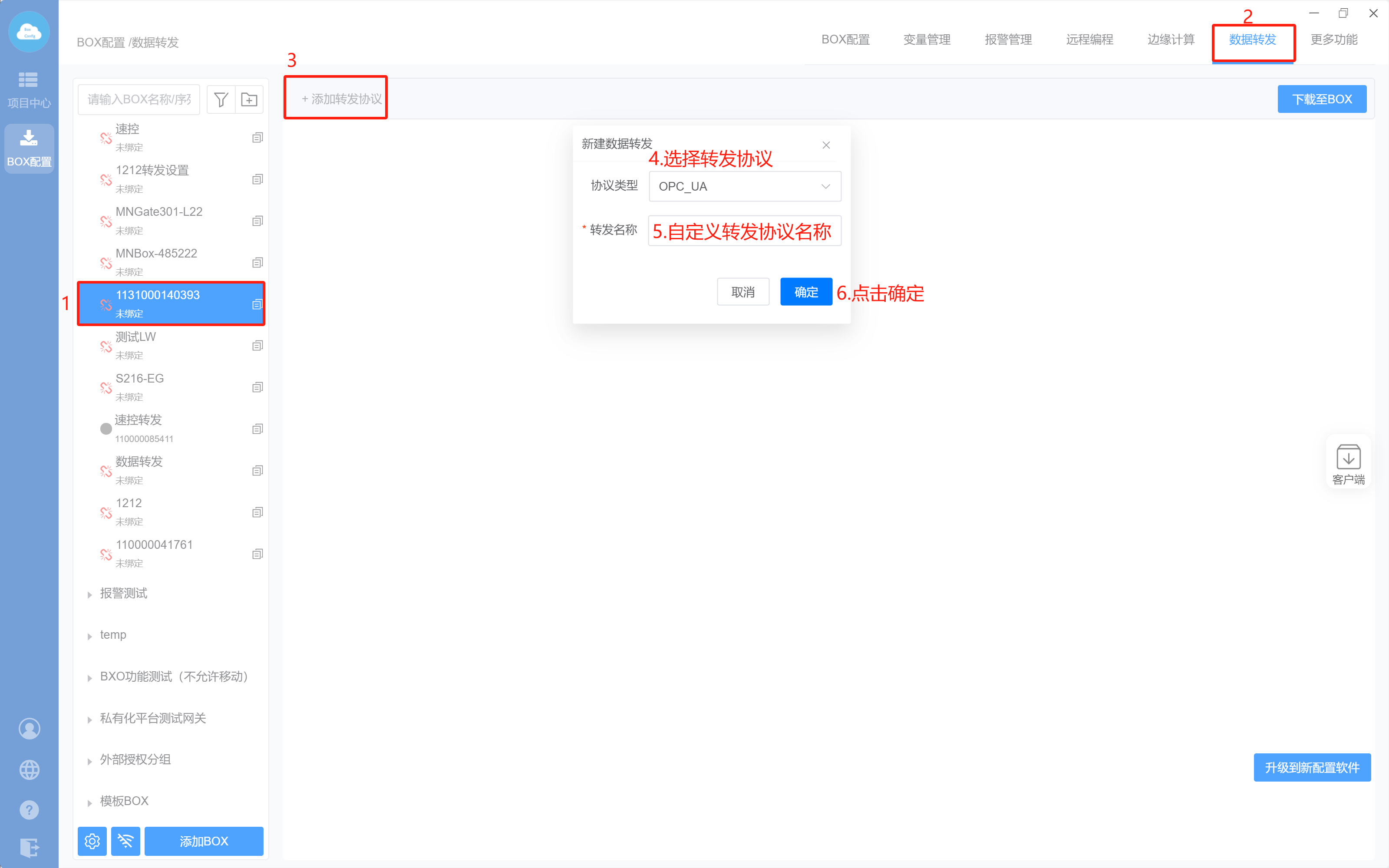

进入【BOX配置】选择对应的BOX—＞点击【数据转发】，点击“添加转发协议”，在弹出窗口中协议类型选择“OPC UA”，转发名称自定义，然后点击“确定”

(2). 设置转发基础属性

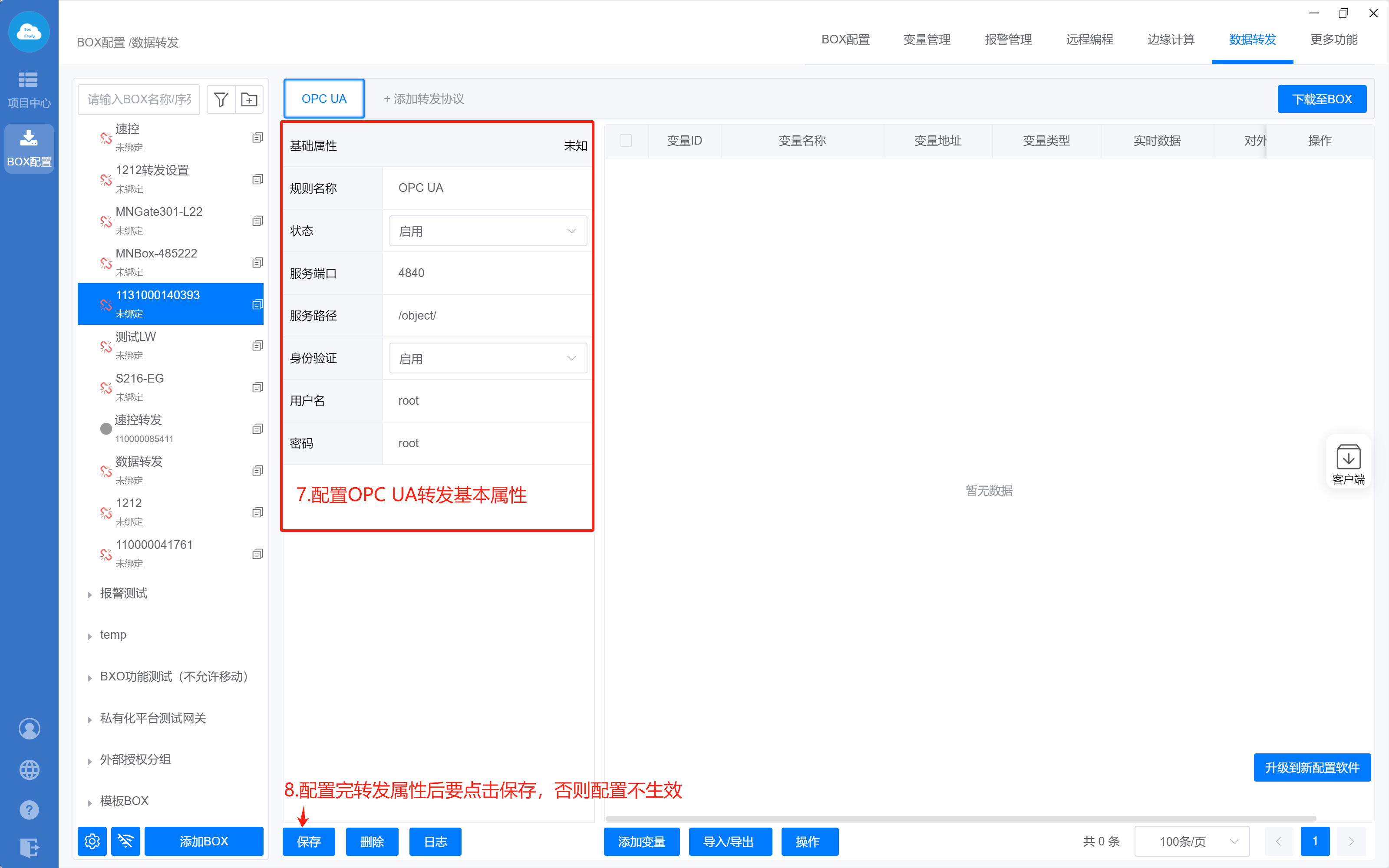

配置基本属性，服务端口、服务路径、身份验证可以自定义，然后点击保存

注意：配置的自定义内容不要包含中文

设置完基本属性后一定要点击保存

(3). 添加转发变量

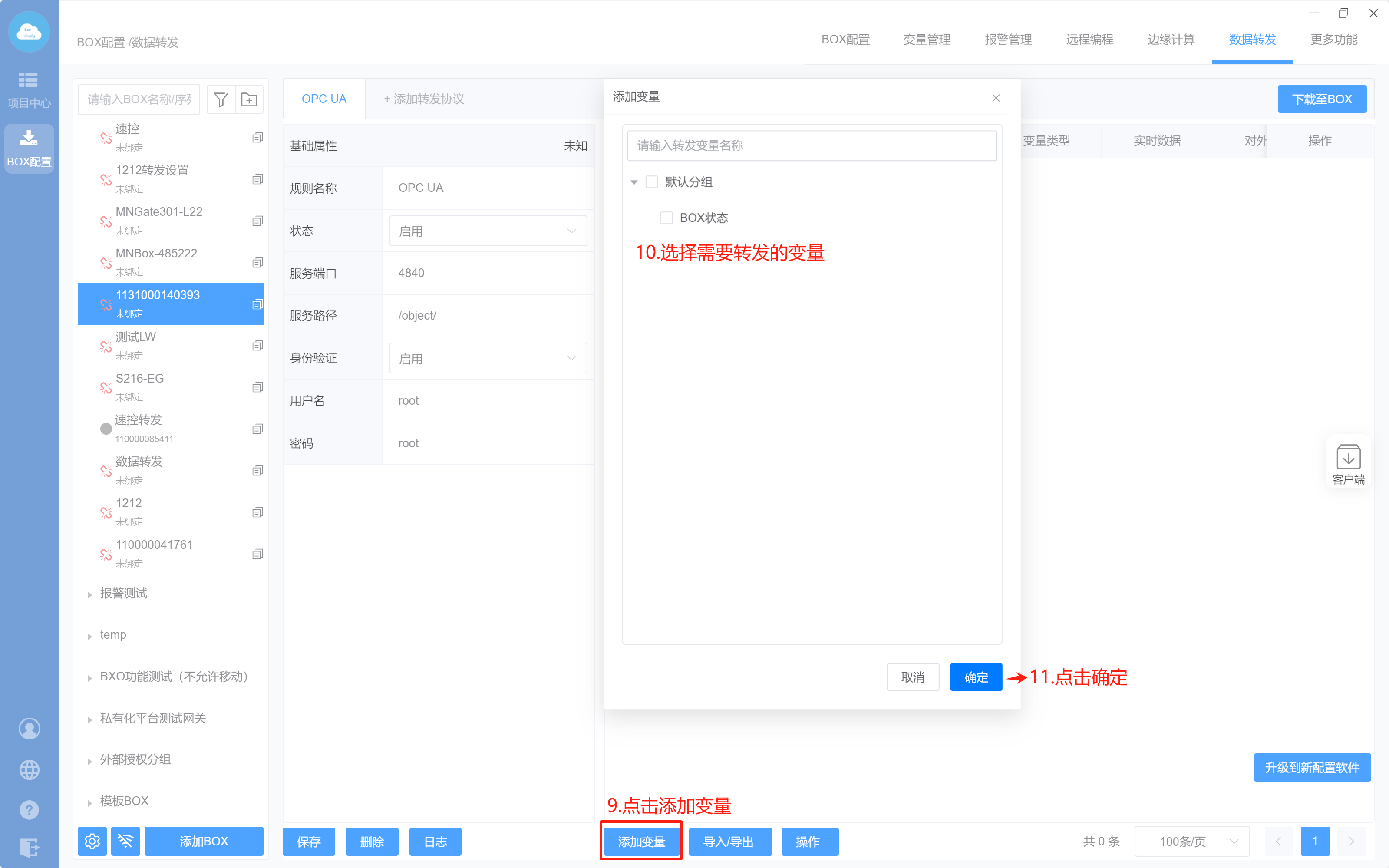

添加勾选需要转发的变量

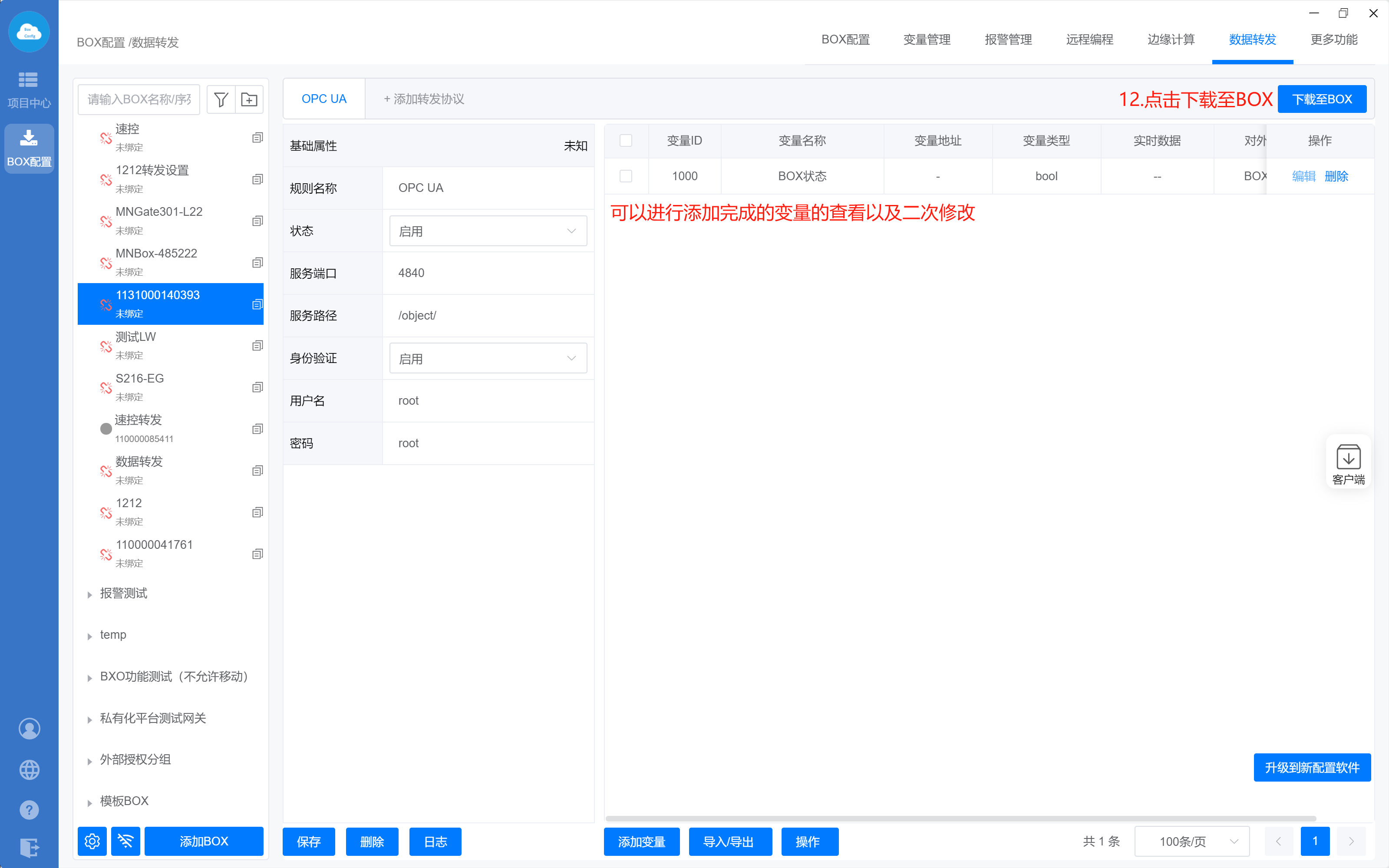

(4). 添加后需要点击下载至BOX，将配置下载后才会生效如下图所示：

可以二次修改变量转发的名称。支持导入导出表格批量操作。

(5). 触摸屏等设备以及第三方软件读modbus 变量。

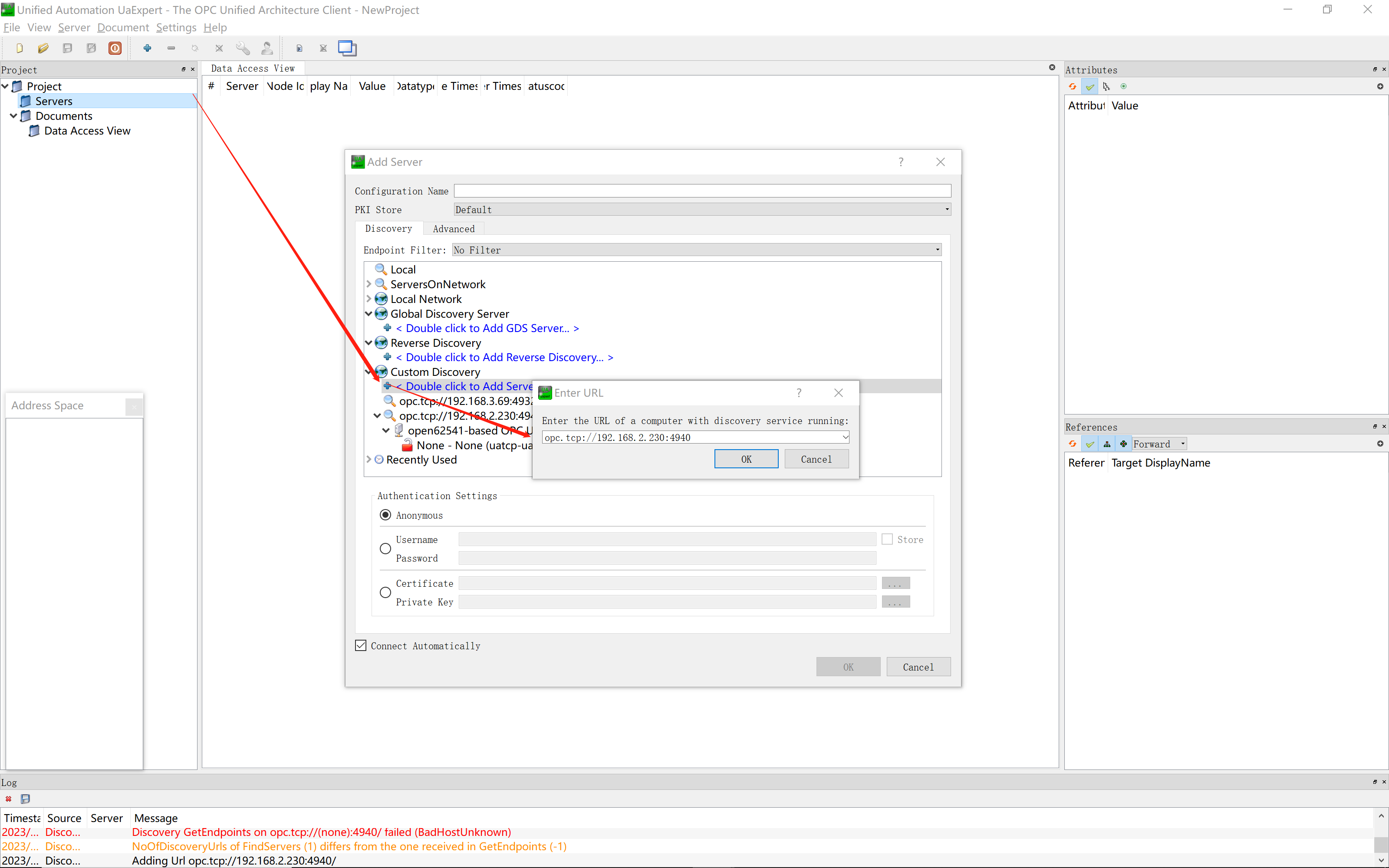

本文以电脑UaExpert 读取为例，在Ua Expert 里点击添加服务端设备，输入对应的BOX的IP跟端口：192.168.2.230：4940

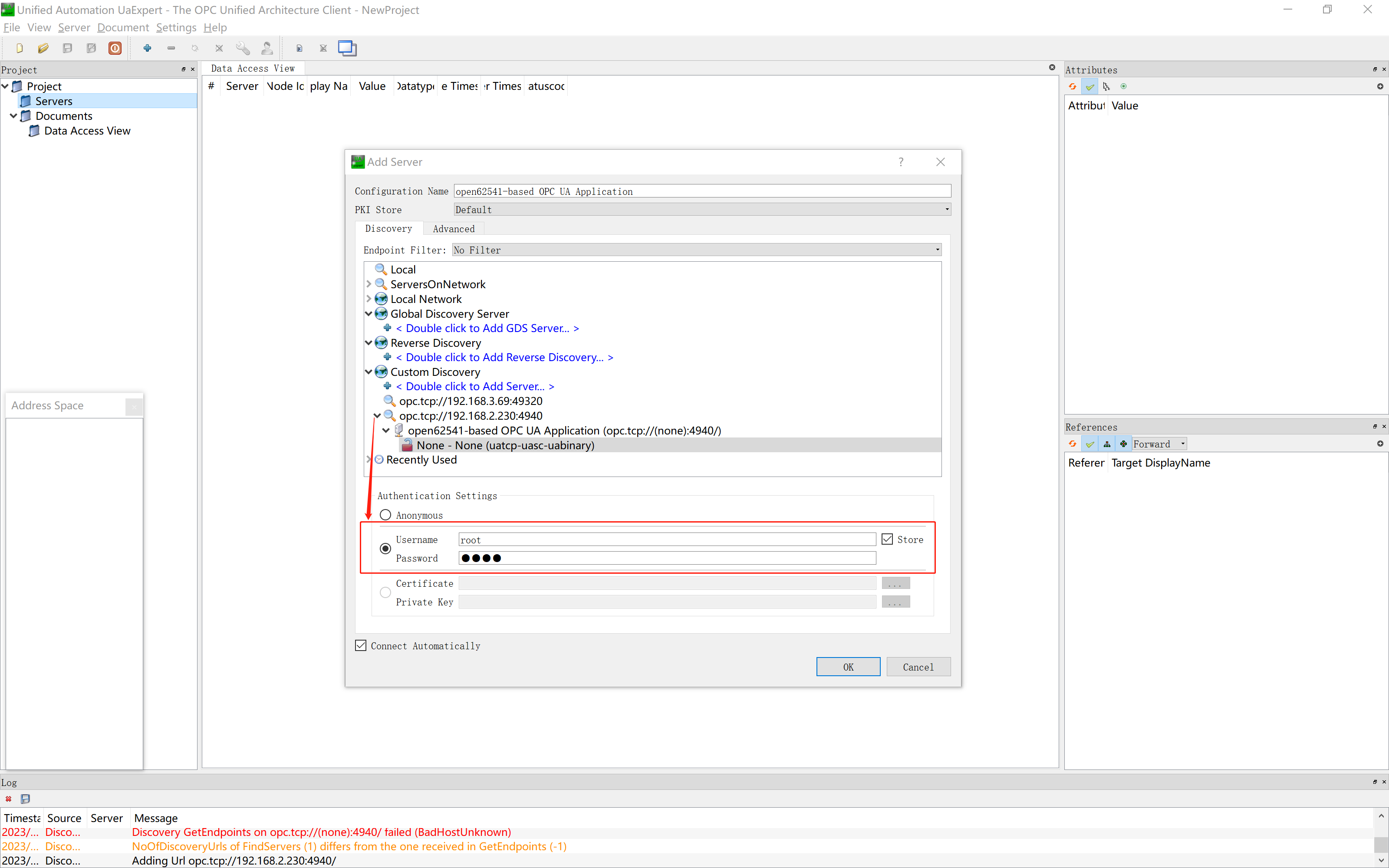

添加完后，点击搜索会出负端信息，然后输入BOX配置的用户名密码，默认（root root），然后点击OK

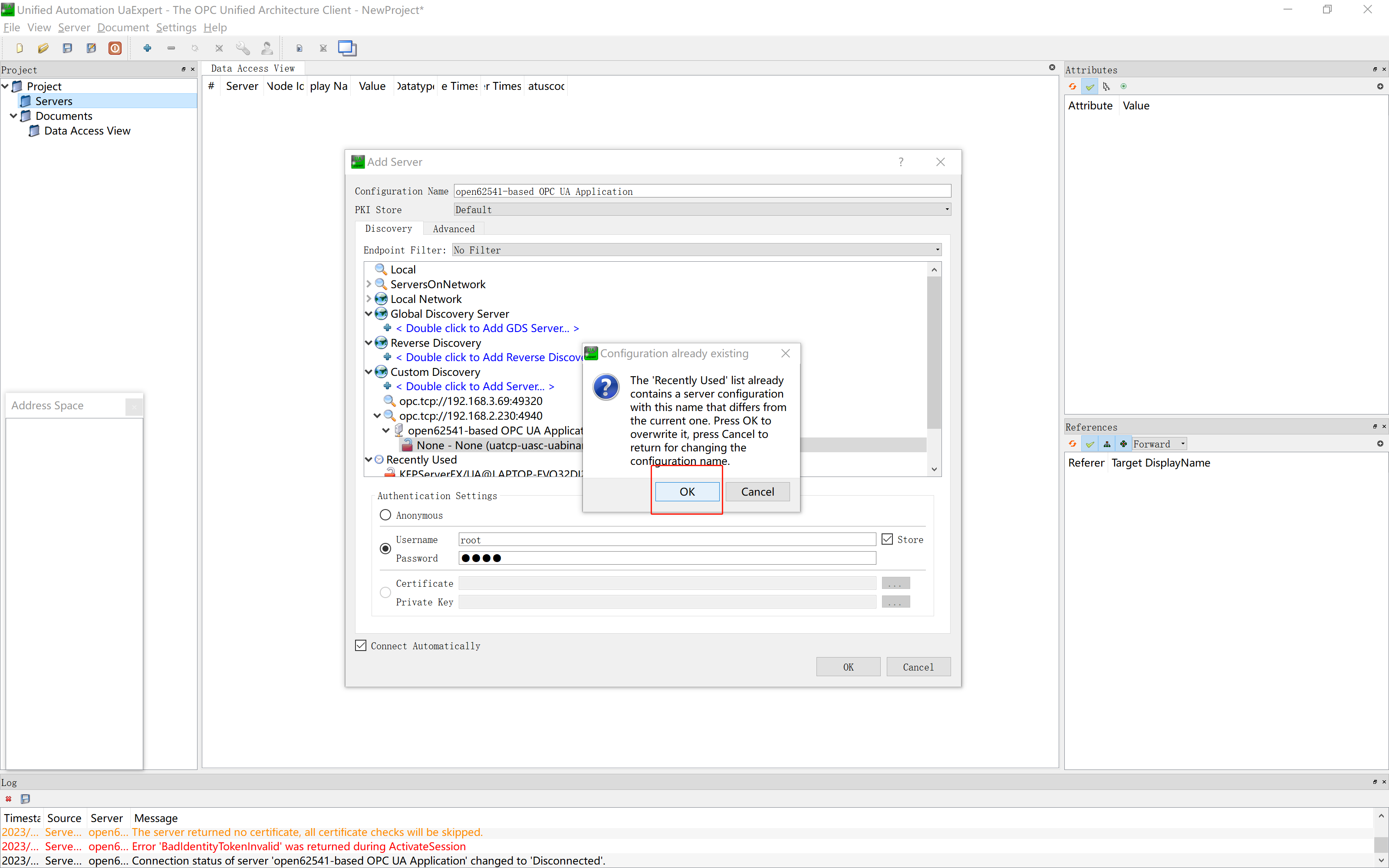

跳出弹窗后继续点击确定

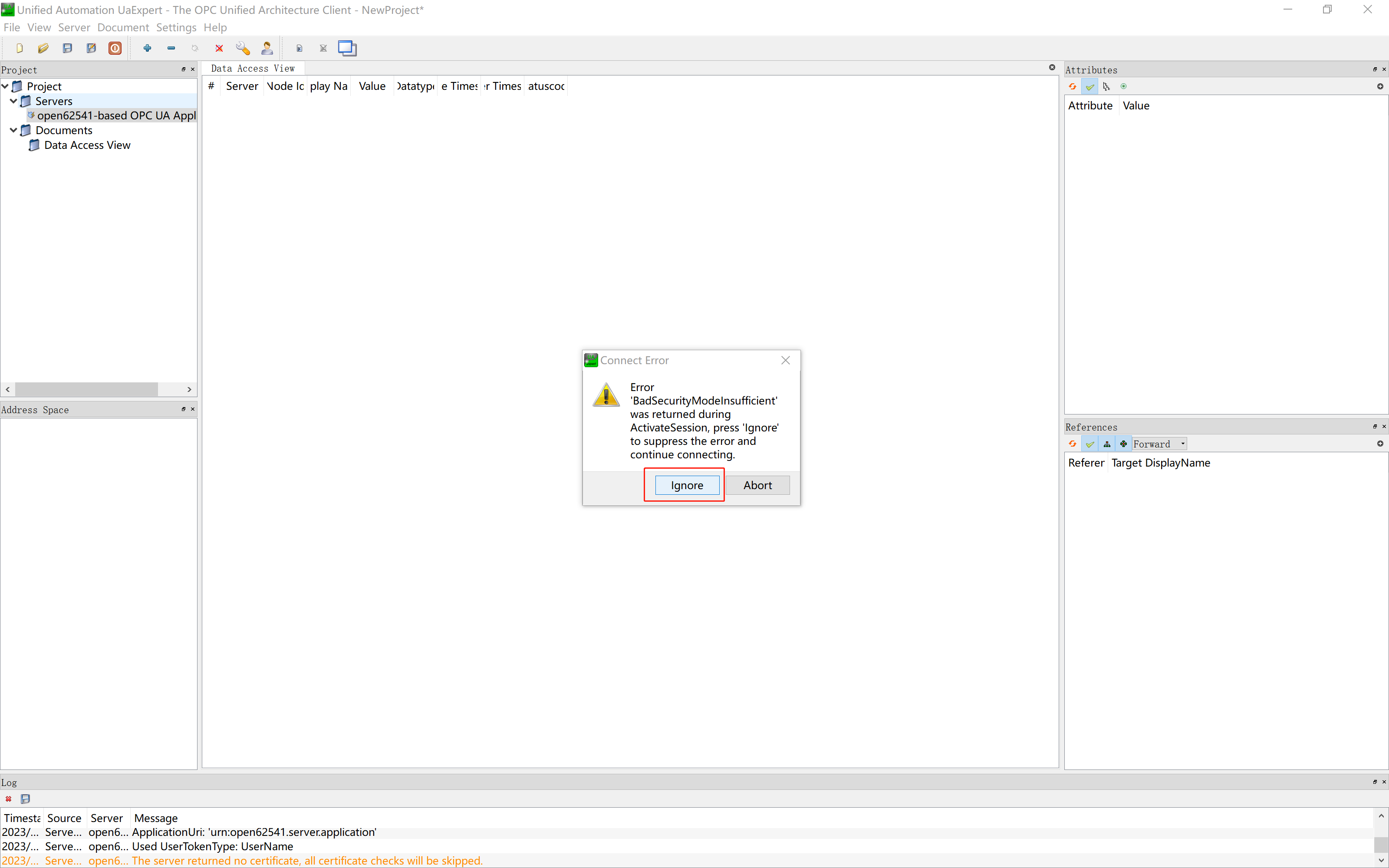

跳出弹窗后继续点击lgnore

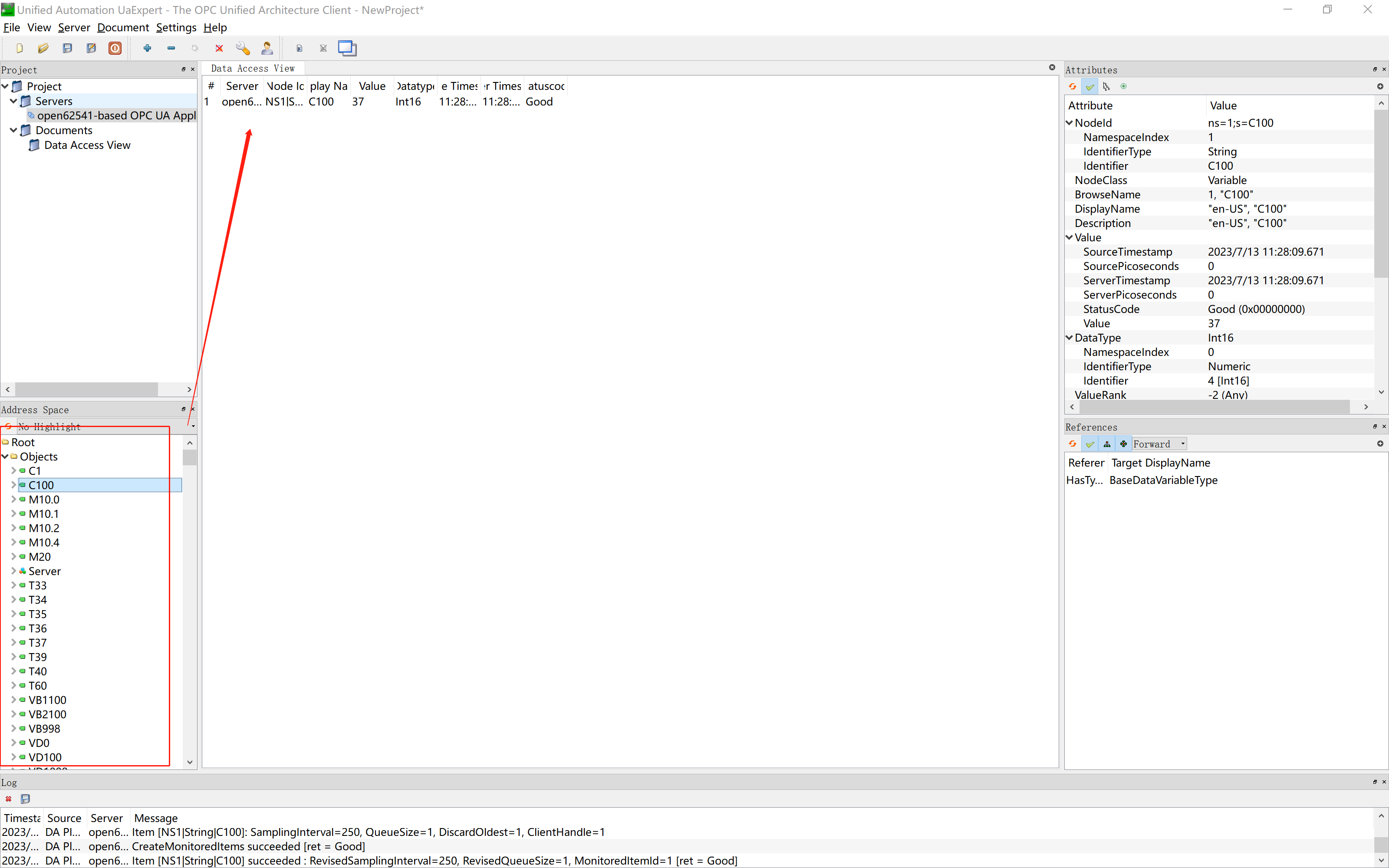

然后会自动扫描出BOX里配置的转发变量，在直接将需要的变量添加即可
