MQTT

1.2.1 MQTT

添加MQTT转发协议—＞设置转发基础属性—＞添加转发变量—＞发布订阅配置—＞下载至BOX

(1). 添加转发协议

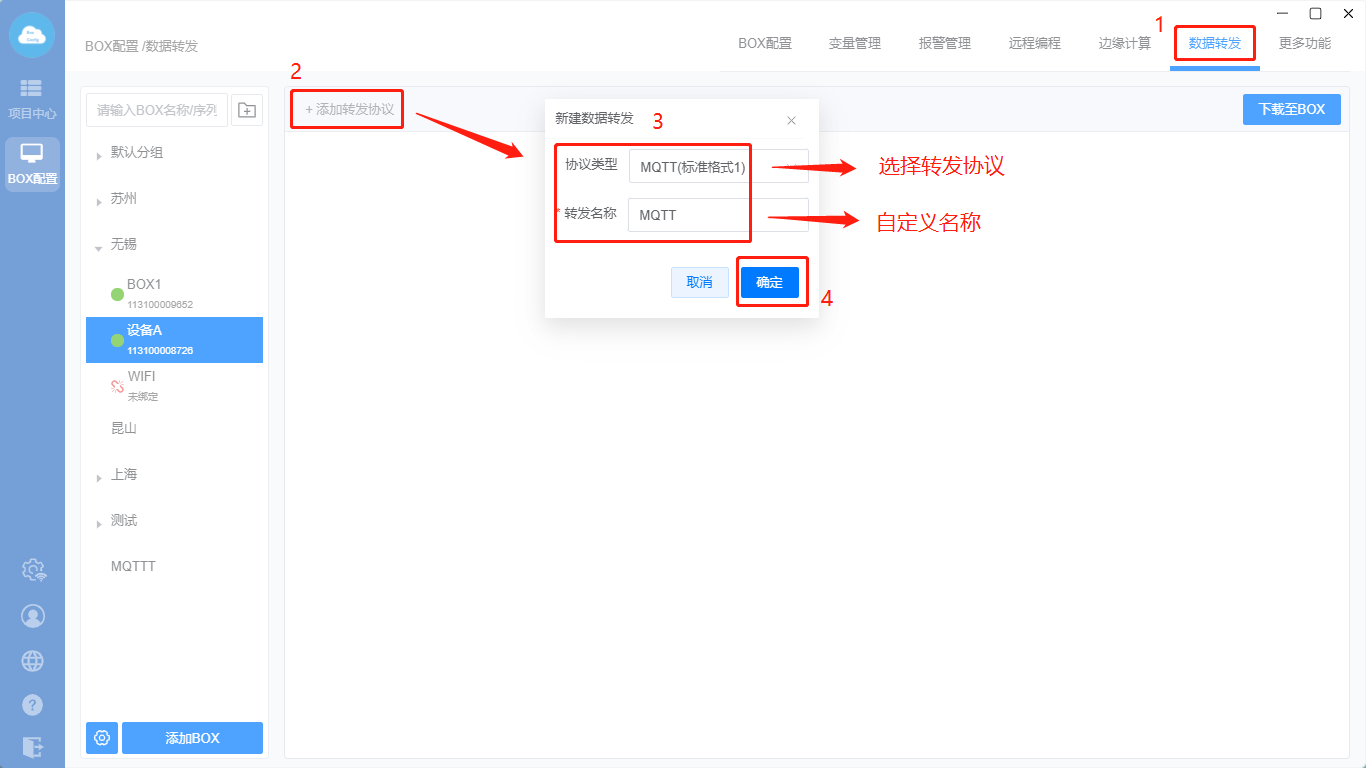

进入【BOX配置】选择对应的BOX—＞点击【数据转发】，点击“添加转发协议”，在弹出窗口中协议类型选择“MQTT(标准格式1)”，转发名称自定义，然后点击“确定”

(2). 设置转发基础属性

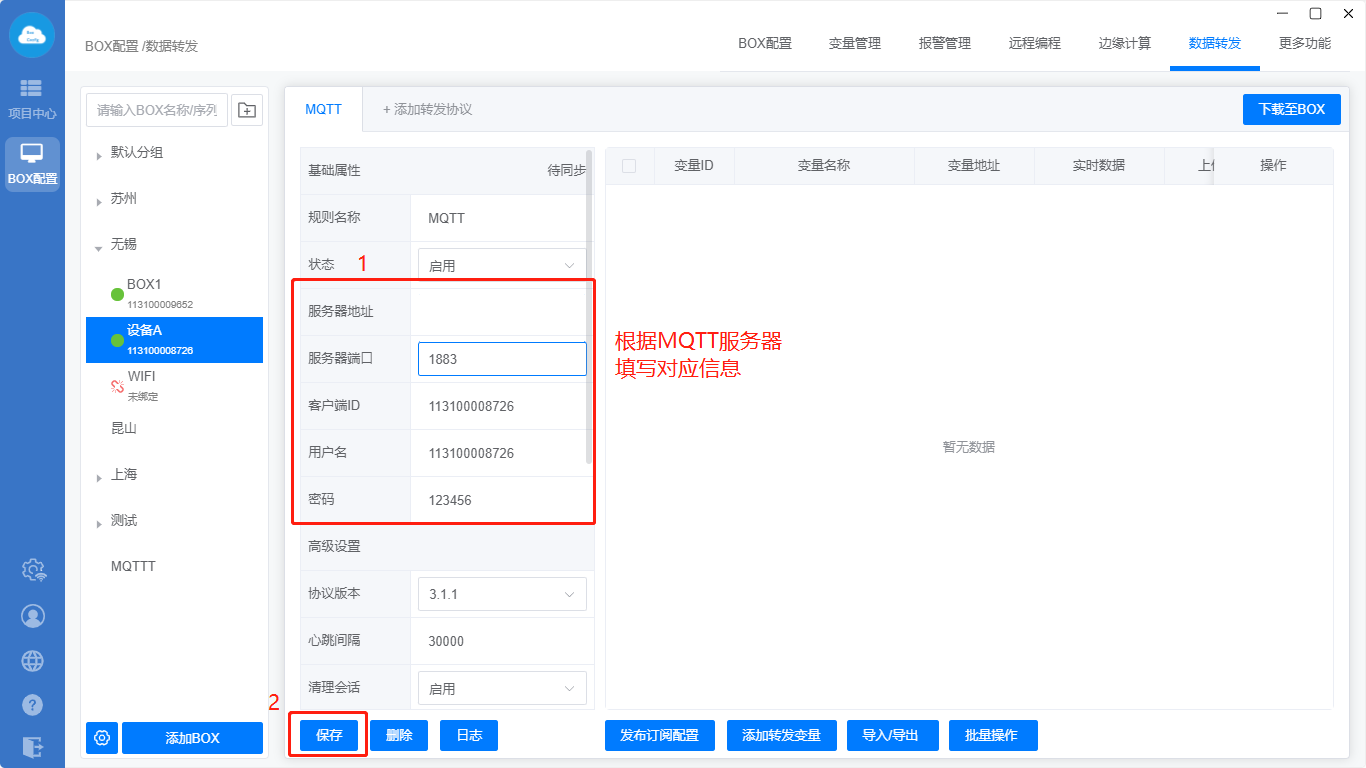

设置服务器地址，端口号，用户名和密码等信息后点击保存

• 规则名称：自定义
• 状态：启用/禁用
• 服务器地址：MQTT服务器地址
• 服务器端口：MQTT服务器端口
• 客户端ID：自定义，可以使用BOX序列号
• 用户名/密码：根据MQTT 服务器要求填写
• 协议版本:/3.1/3.1.1
• 心跳间隔：自定义，单位ms
• 清理会话：启用/禁用
• 最小/最大间隔：设置BOX的MQTT设备的重连时间
• 离线缓存数量：默认禁用，启用后设置BOX断网后缓存的条数
• 时间戳单位:秒/毫秒
• 断网续传：默认禁用，启用后会把盒子断网后与PLC通讯的实时数据存储在BOX，等盒子联网后一起上传到第三方平台
• 遗嘱设置：

默认禁用,启用后需要设置主题

(1)主题：自定义，启用遗嘱后主题不能为空

(2)质量：最多一次/最少一次/精准一次

(3)内容：自定义

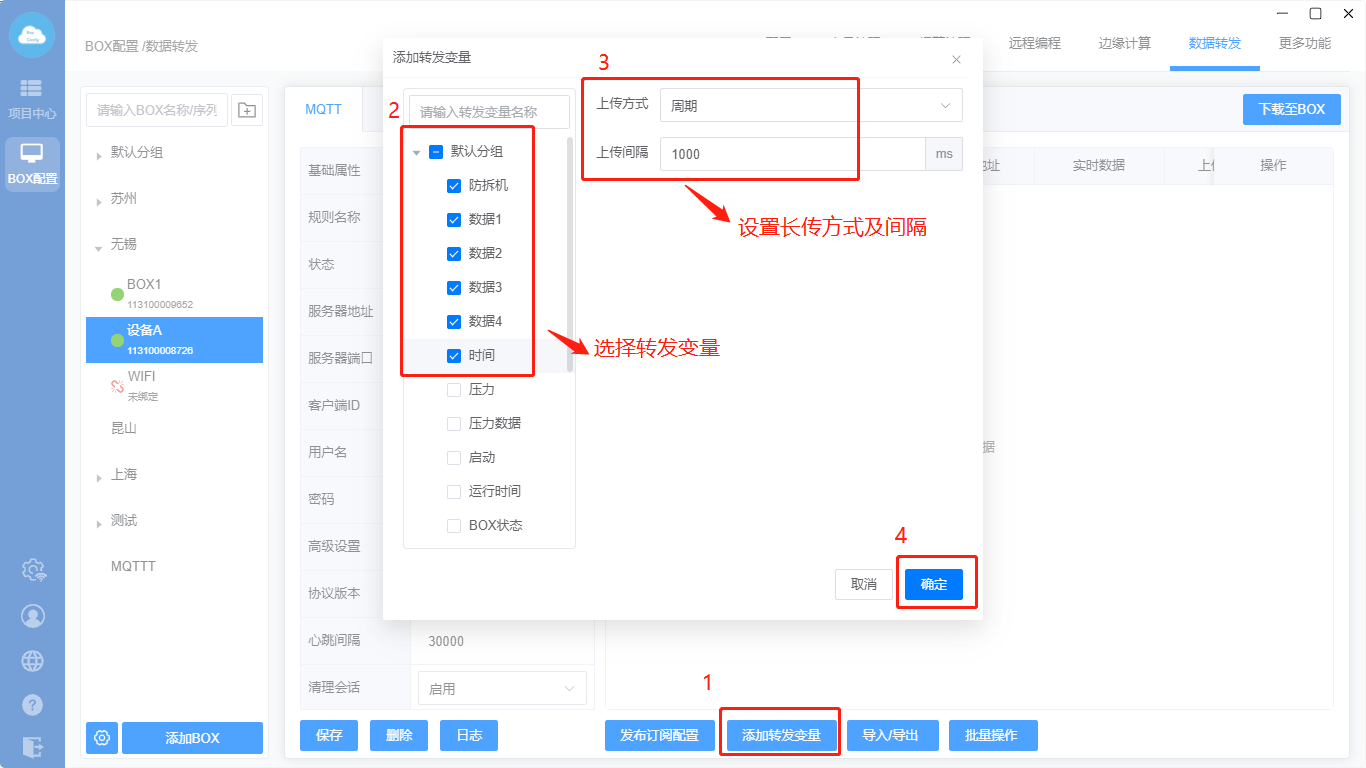

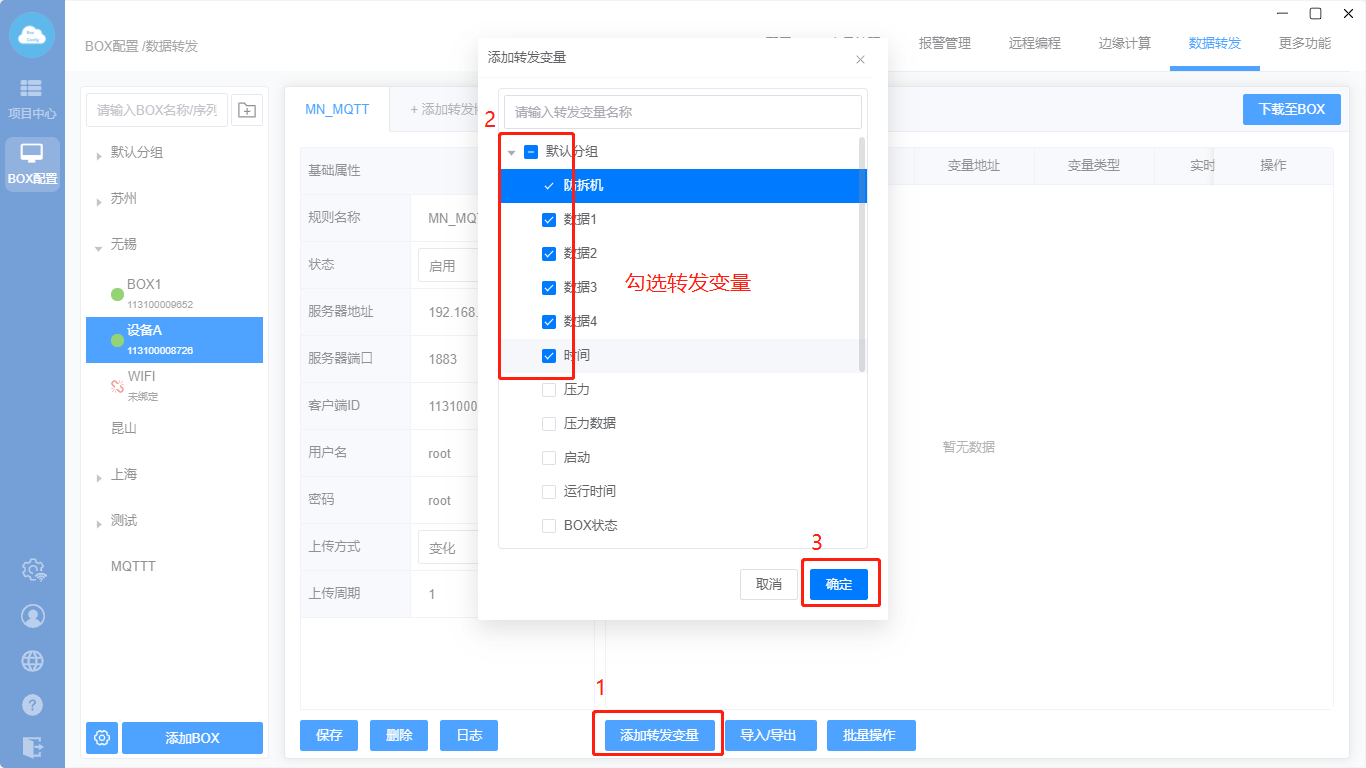

(3). 添加转发变量

添加后如下图所示：

(4). 发布订阅配置

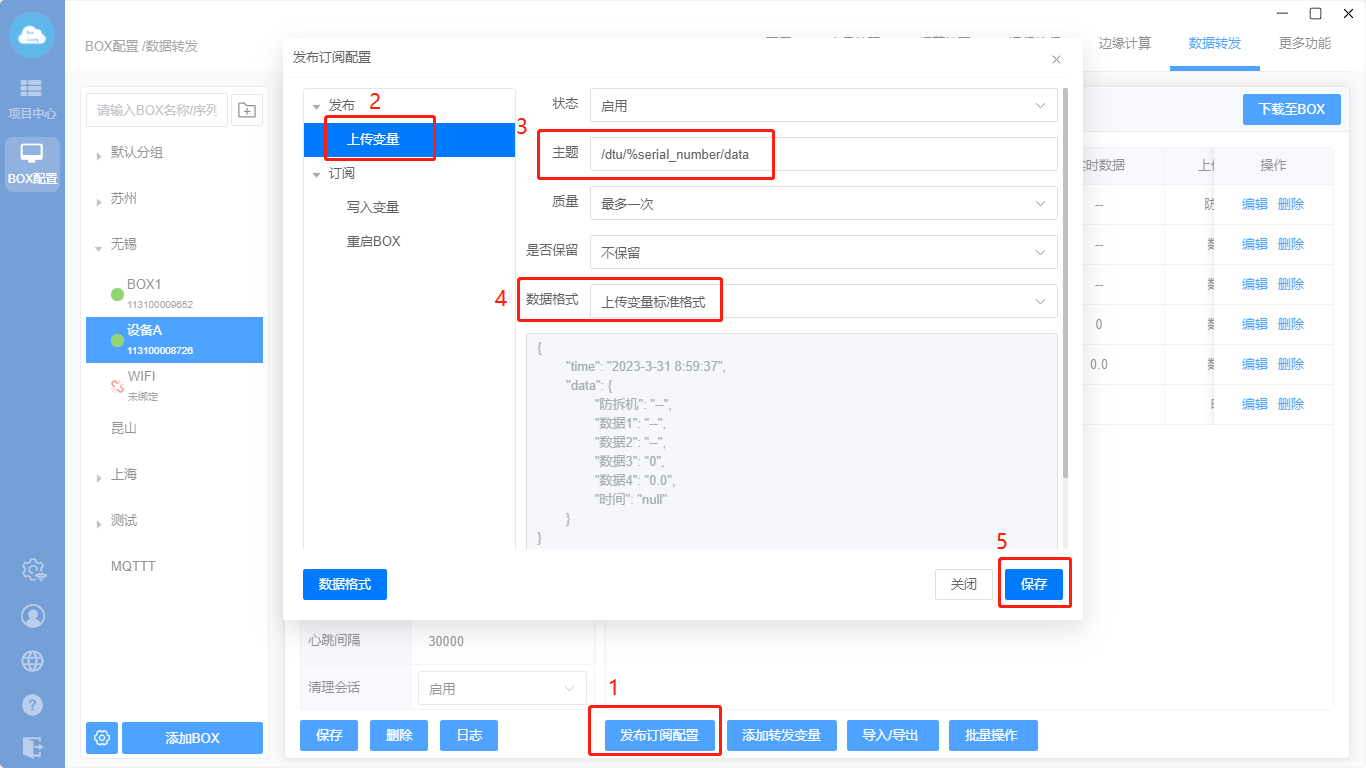

• 上传变量

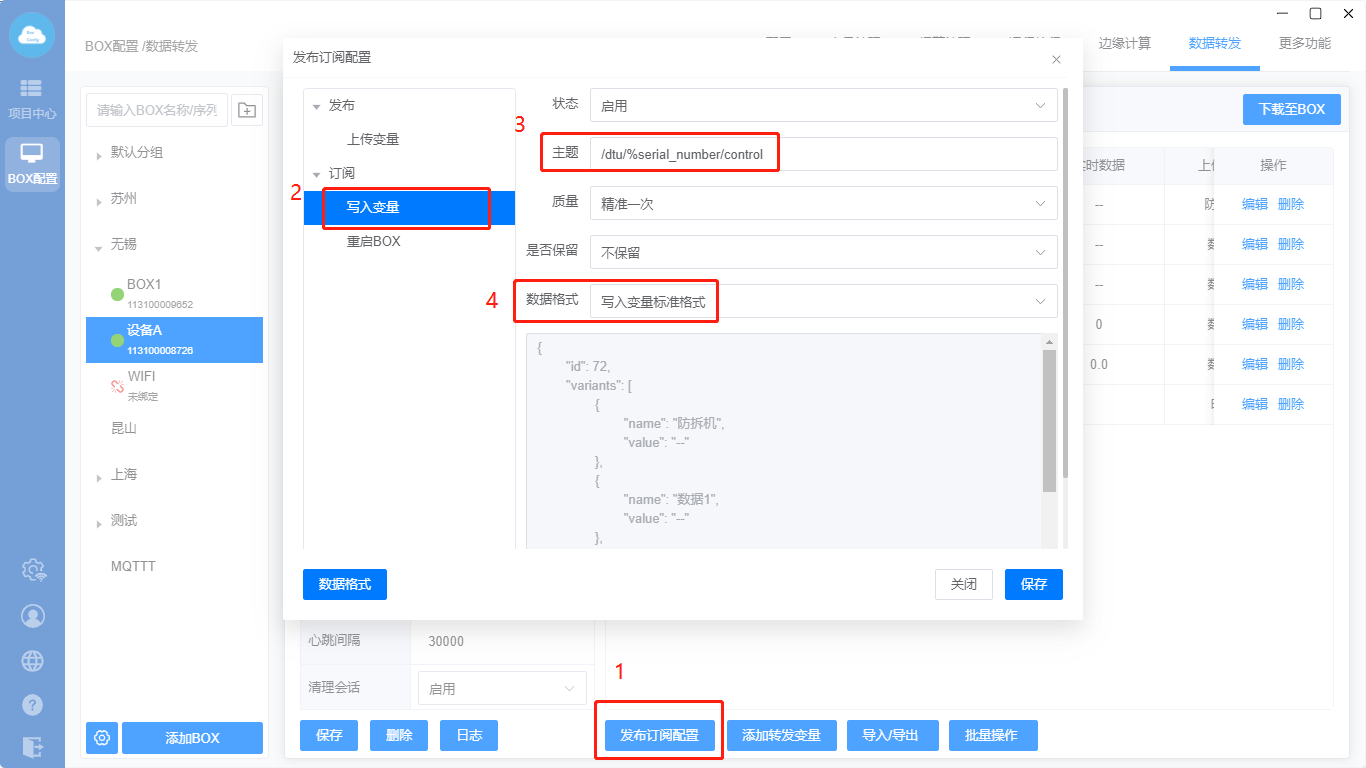

• 写入变量

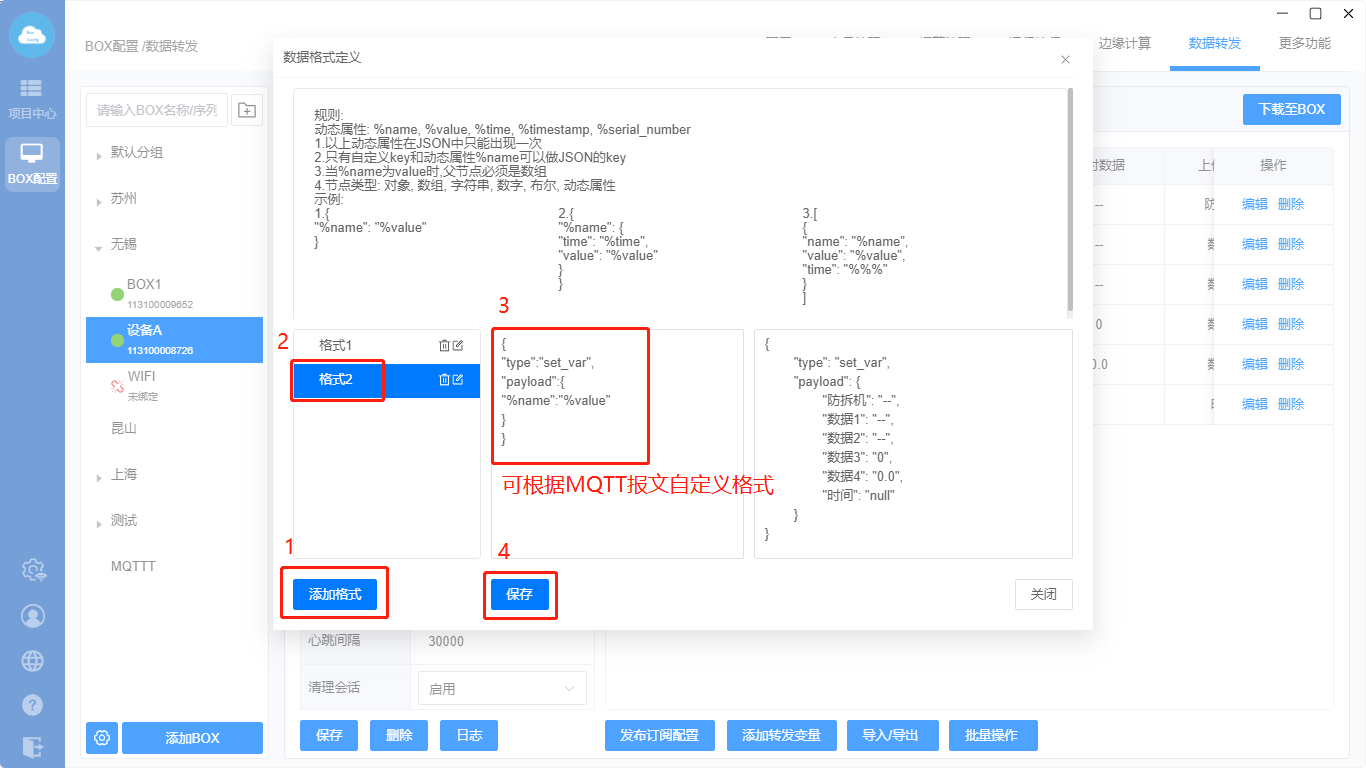

• 数据格式

可按照自己的MQTT报文格式自定义数据格式

(5). 下载至BOX

1.2 MQTT

添加MQTT转发协议—＞设置转发基础属性—＞添加转发变量—＞下载至BOX

(1). 添加转发协议

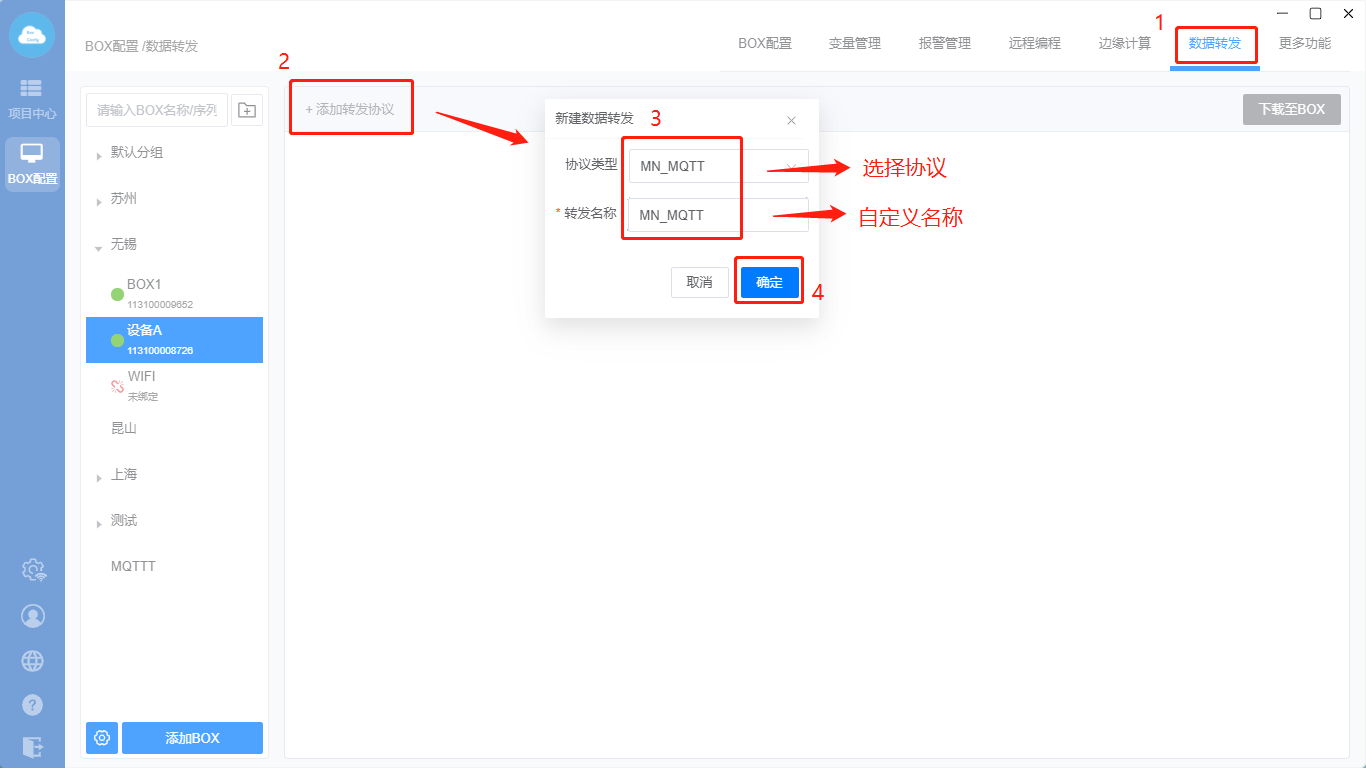

进入【BOX配置】选择对应的BOX—＞点击【数据转发】，点击“添加转发协议”，在弹出窗口中协议类型选择“MQTT”，转发名称自定义，然后点击“确定”

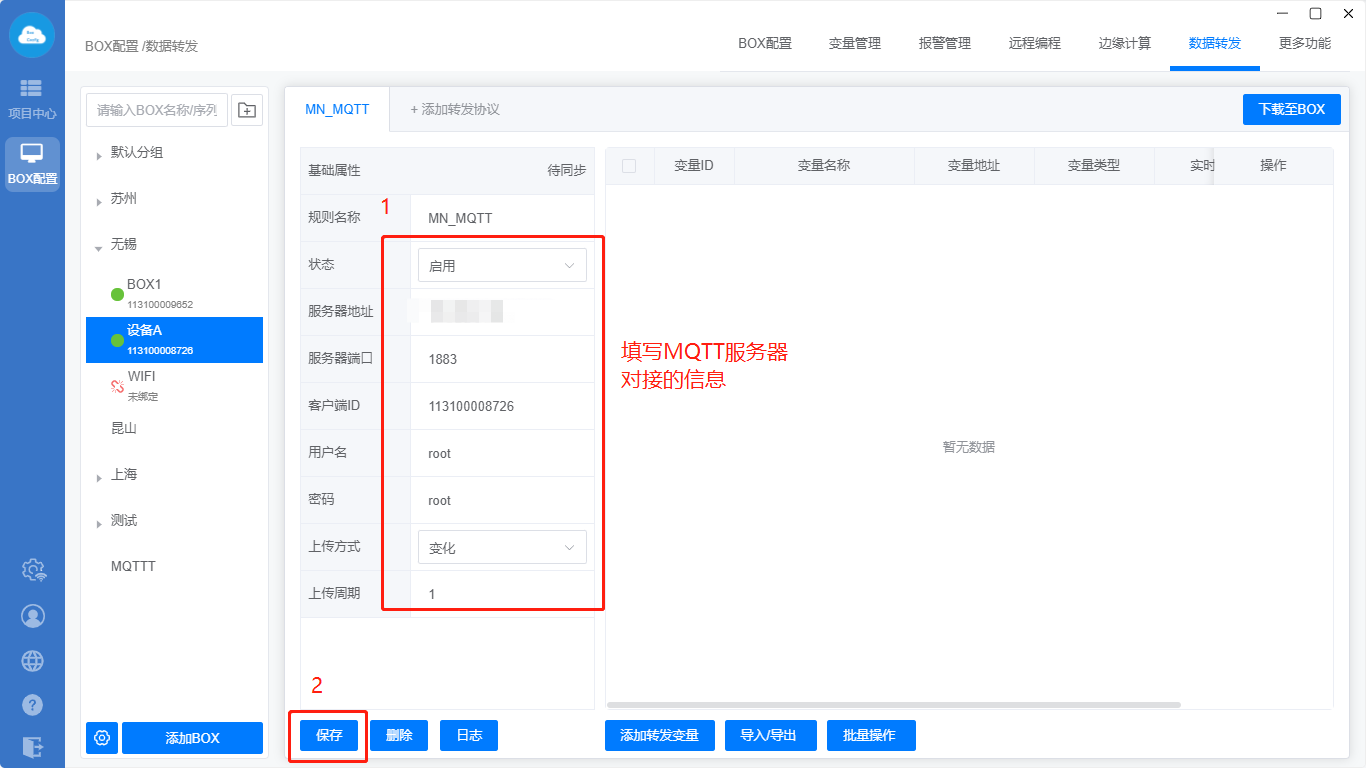

(2). 设置转发基础属性

设置服务器地址，端口号，用户名和密码等信息后点击保存

(3). 添加转发变量

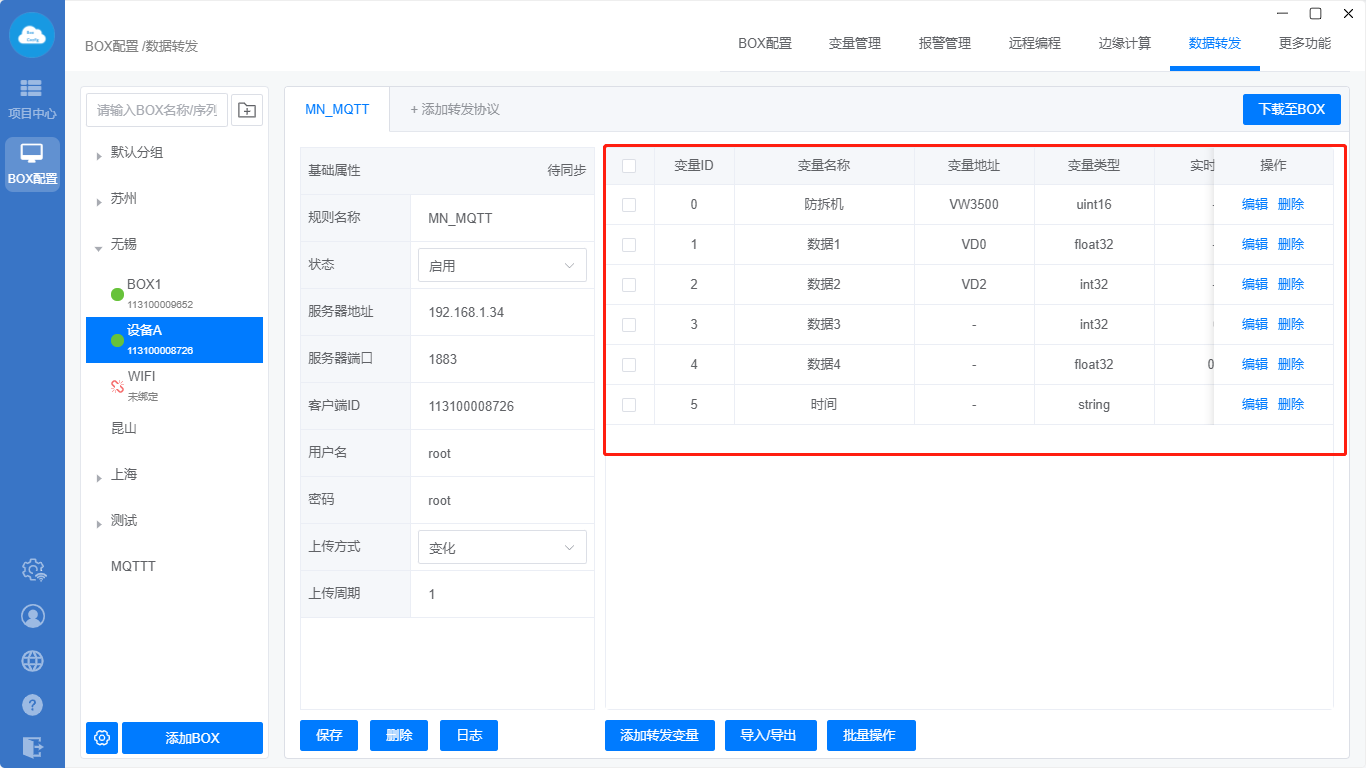

添加后如下图所示：

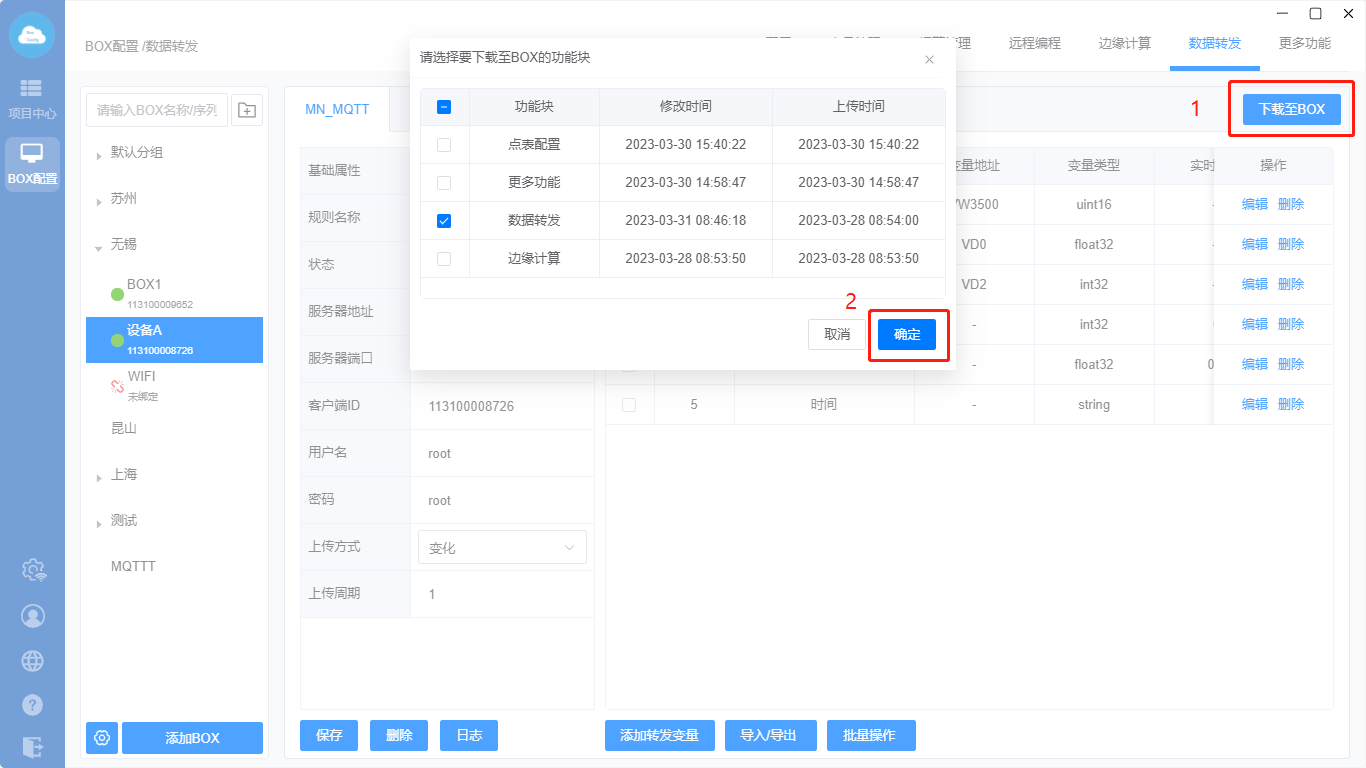

(4). 下载至BOX
