三菱

串口

注意

（1）远程编程过程中，BOX和PLC的数据采集过程会终止。

（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。

（3）远程编程功能需要box上线且通讯成功。

1. 接线

官方编程口转标准RS232串口电缆

2. Box

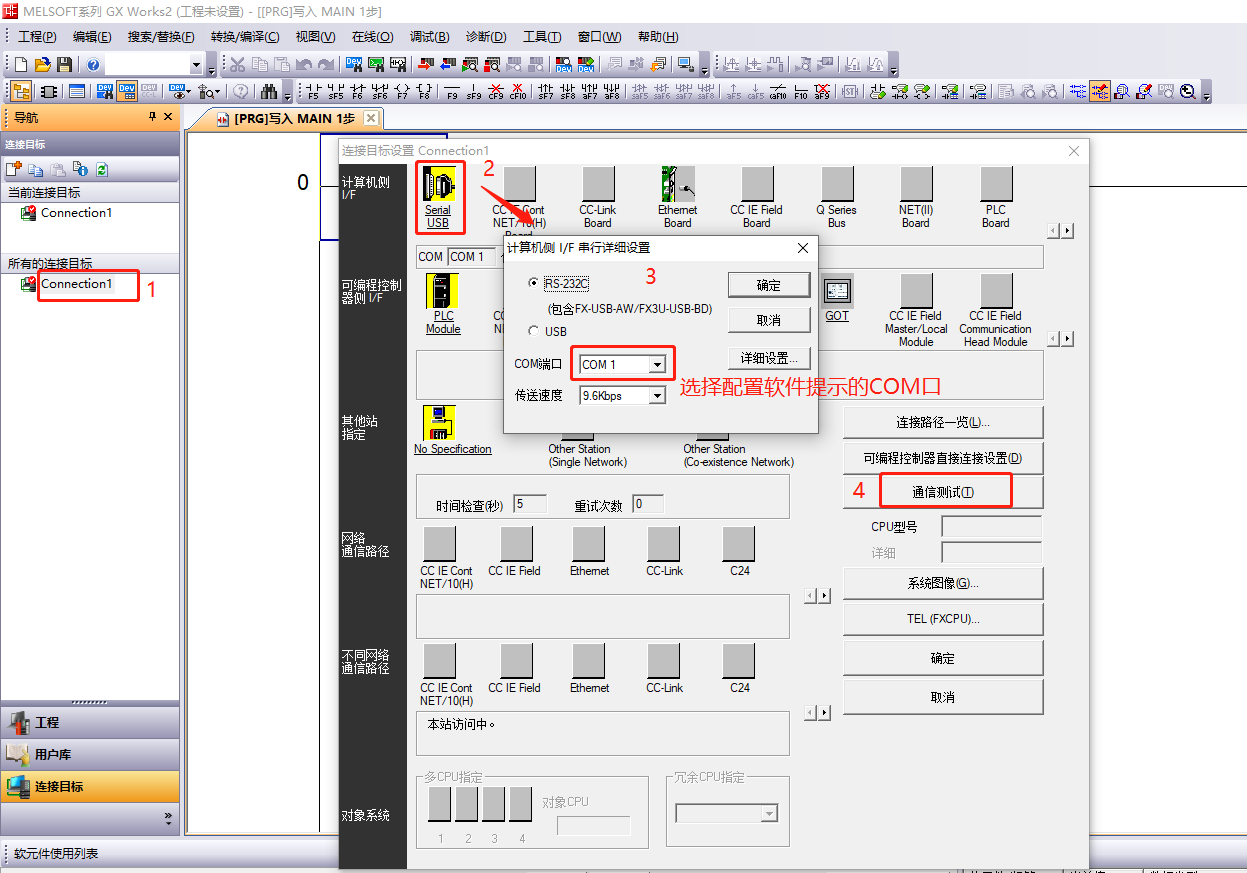

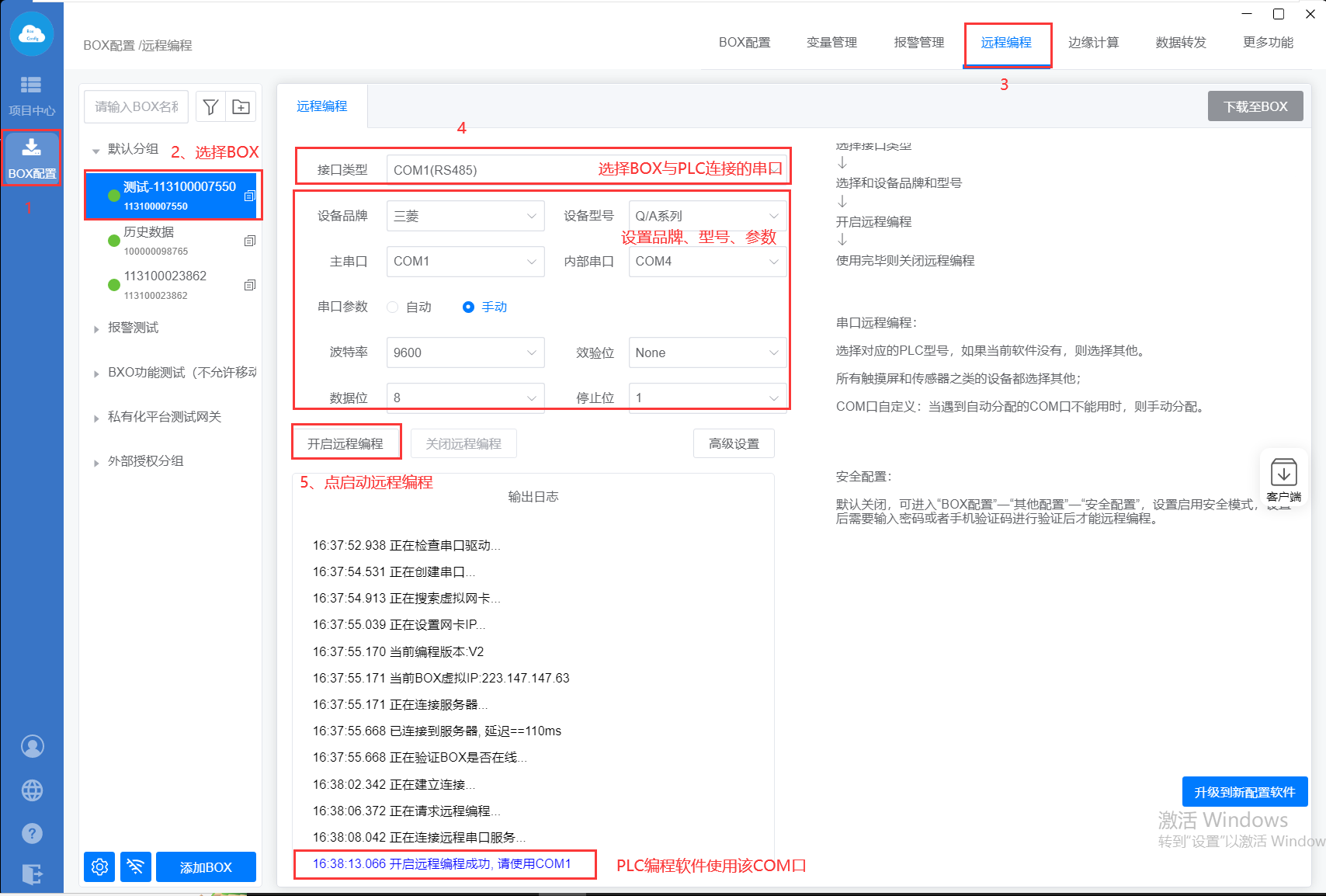

登录选择需要链接的BOX，输入需要的信息，点击“开启远程编程”。

3. PLC

网口

注意

（1）远程编程过程中，BOX和PLC的数据采集过程会终止。

（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。

（3）远程编程功能需要box上线且通讯成功。

1. 接线

2. Box

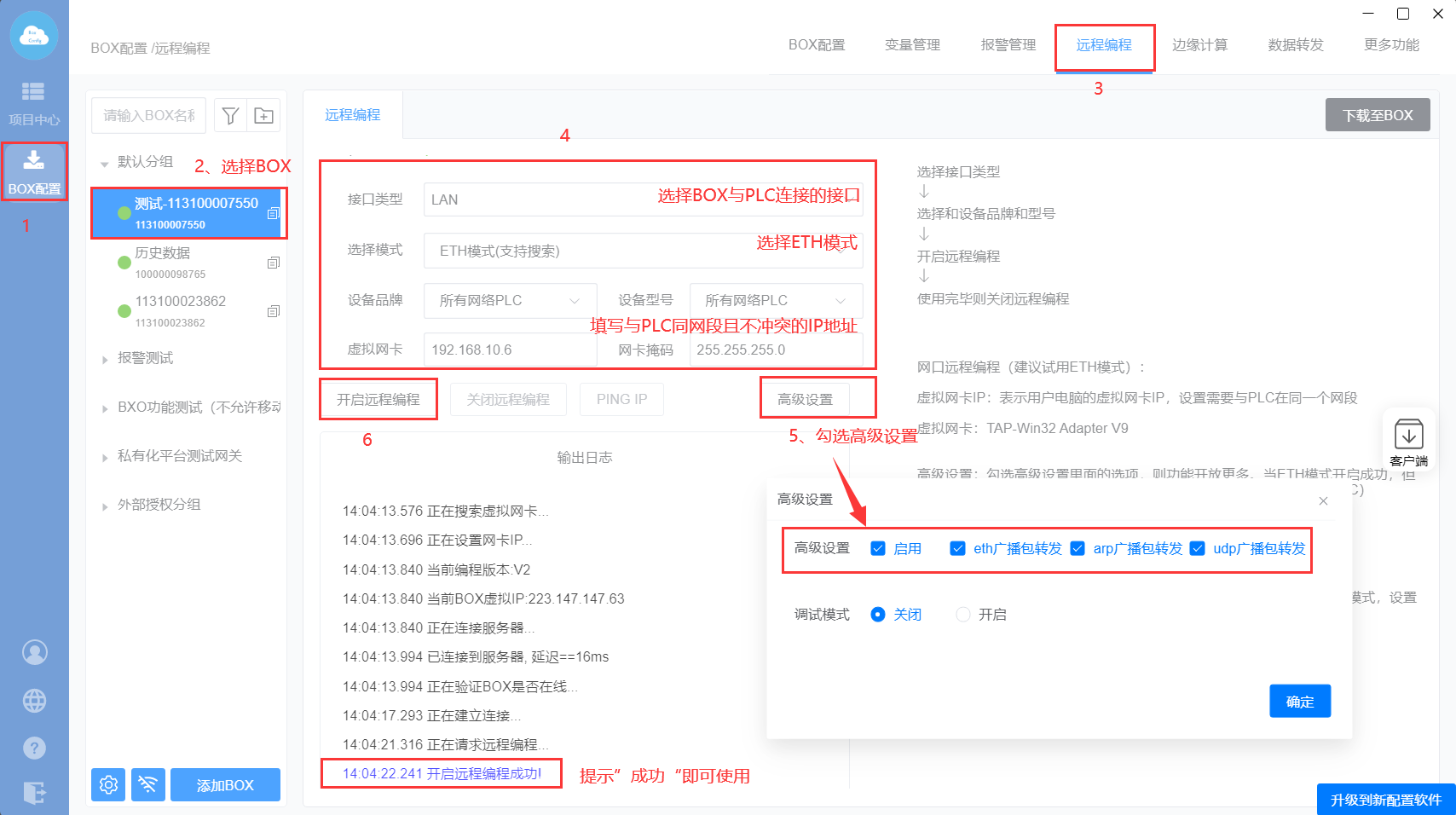

登录选择需要链接的BOX，输入需要的信息，点击“开启远程编程”。

3. PLC

FX5U 网口

注意

（1）远程编程过程中，BOX和PLC的数据采集过程会终止。

（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。

（3）远程编程功能需要box上线且通讯成功。

1. 接线

2. Box

登录选择需要链接的BOX，输入需要的信息，点击“开启远程编程”。

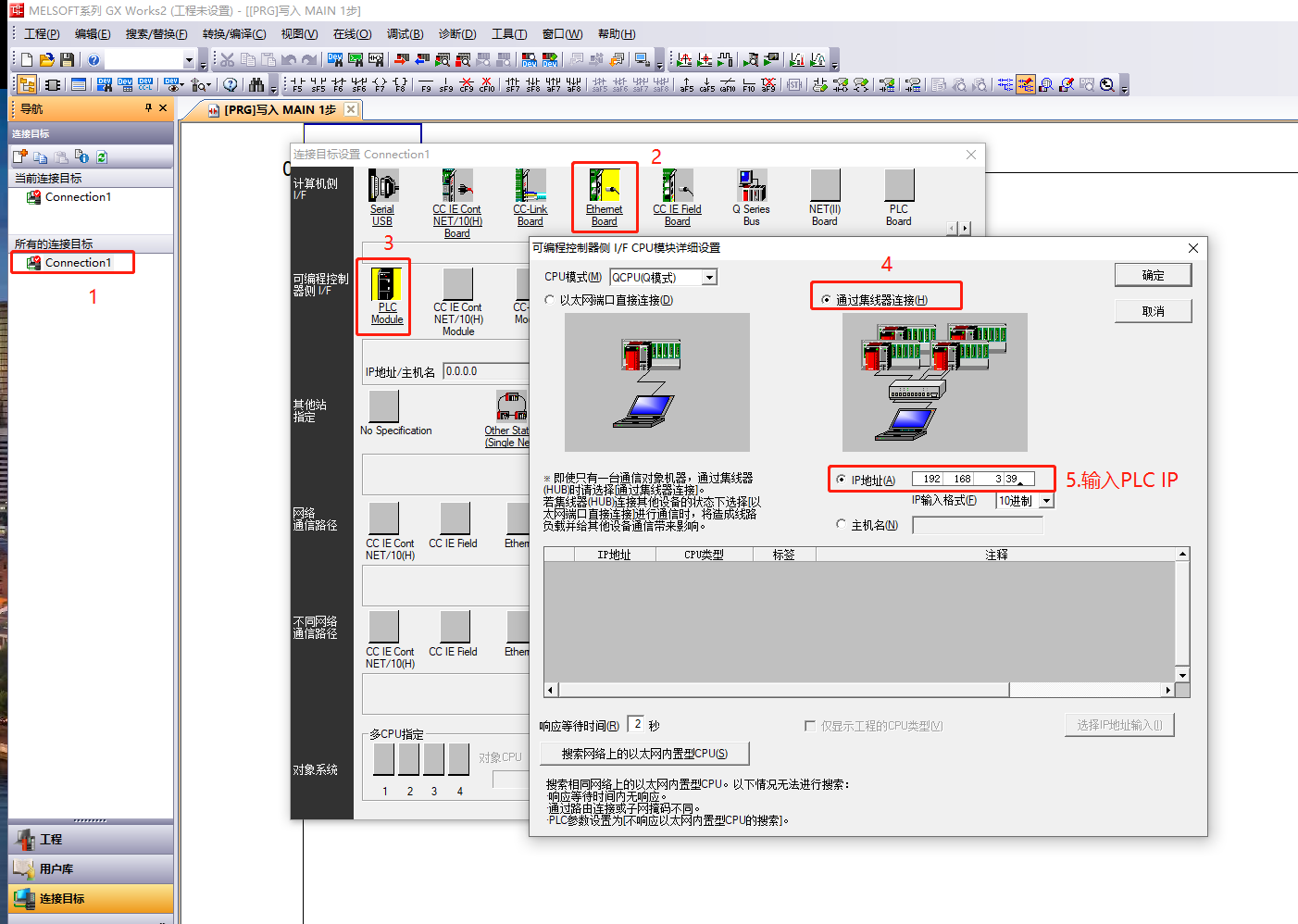

3. PLC端下载设置

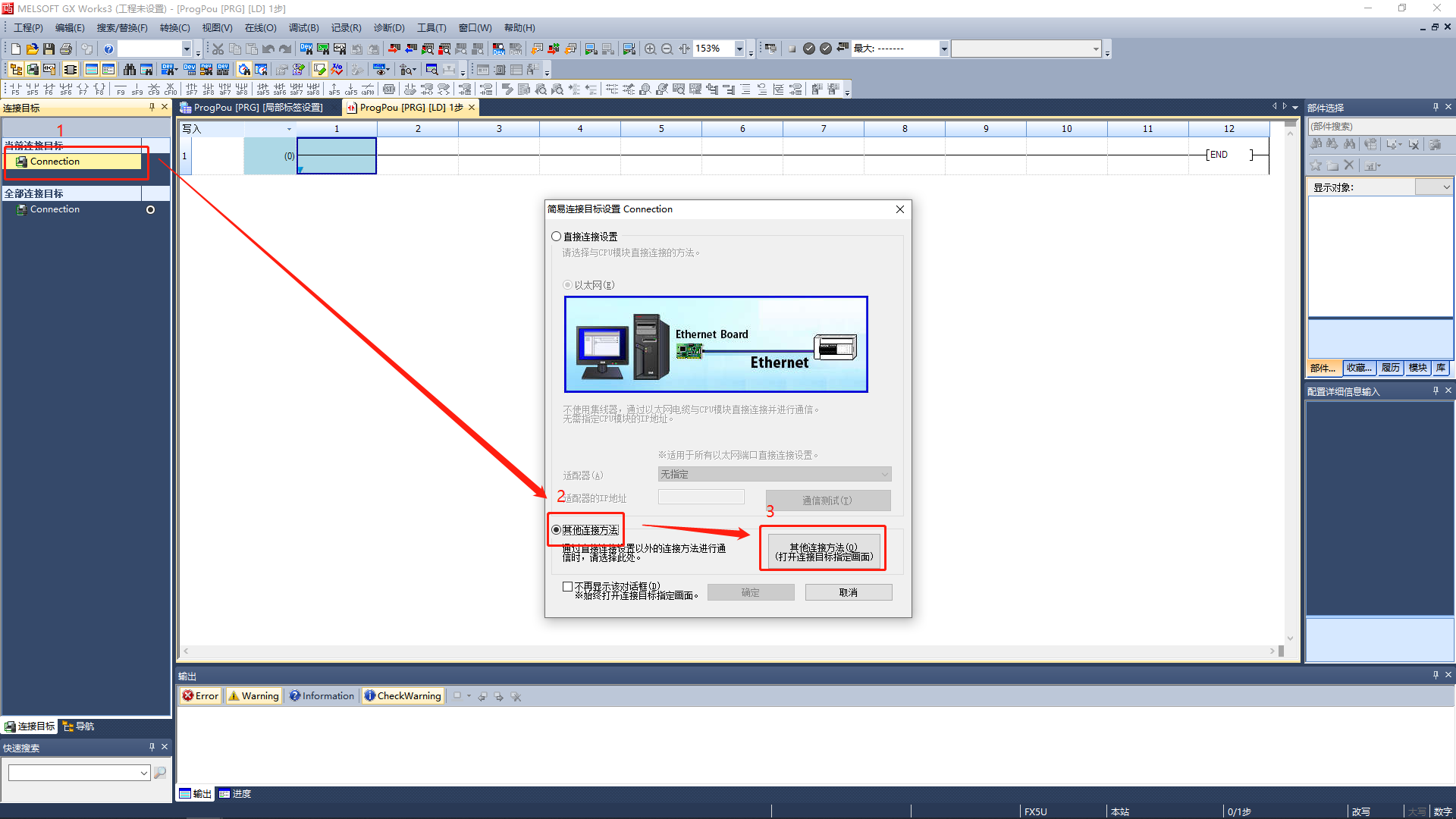

点击连接目标设置，选择“其他连接方法”

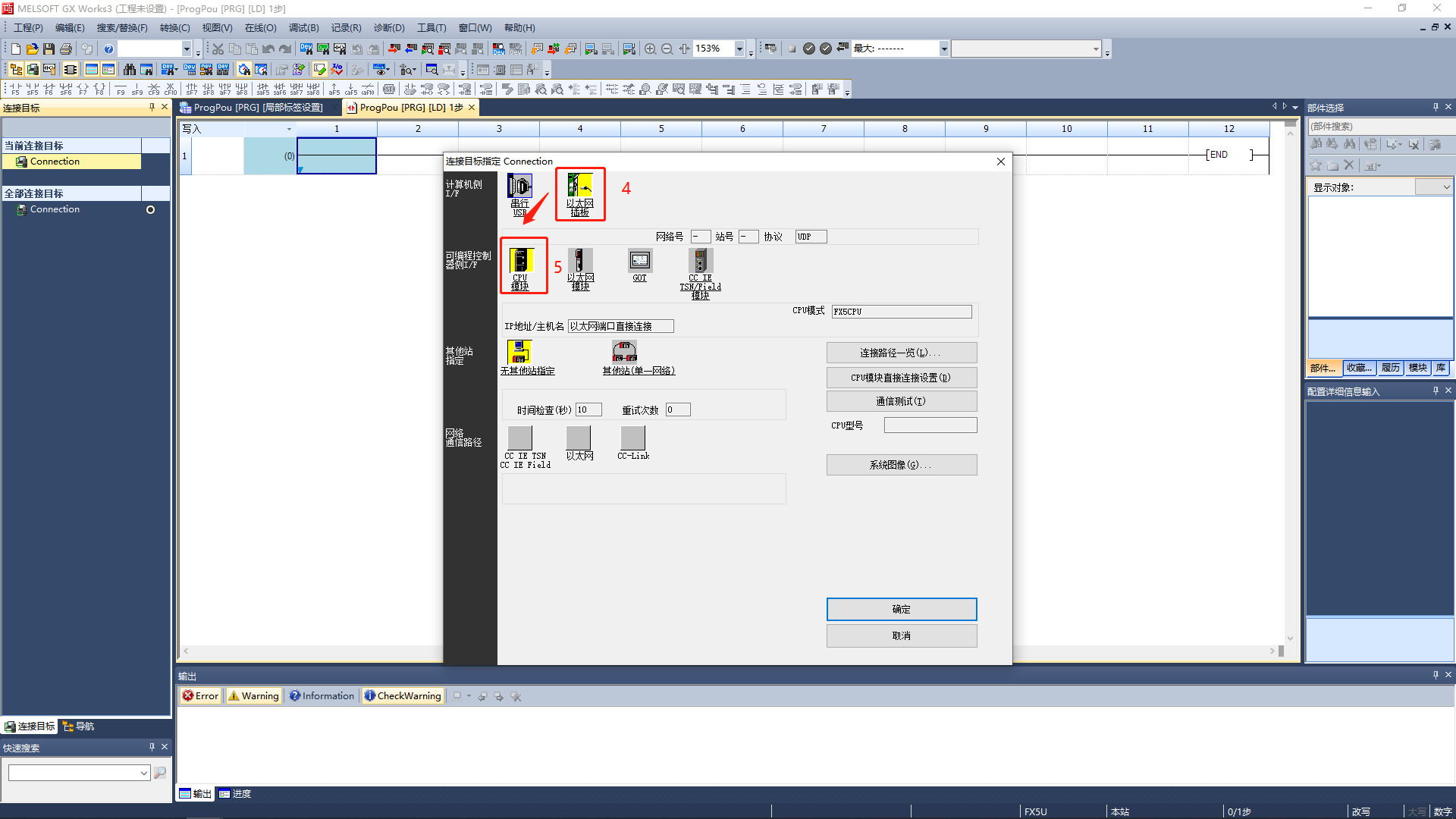

点击以太网插板，选择“CPU模块”

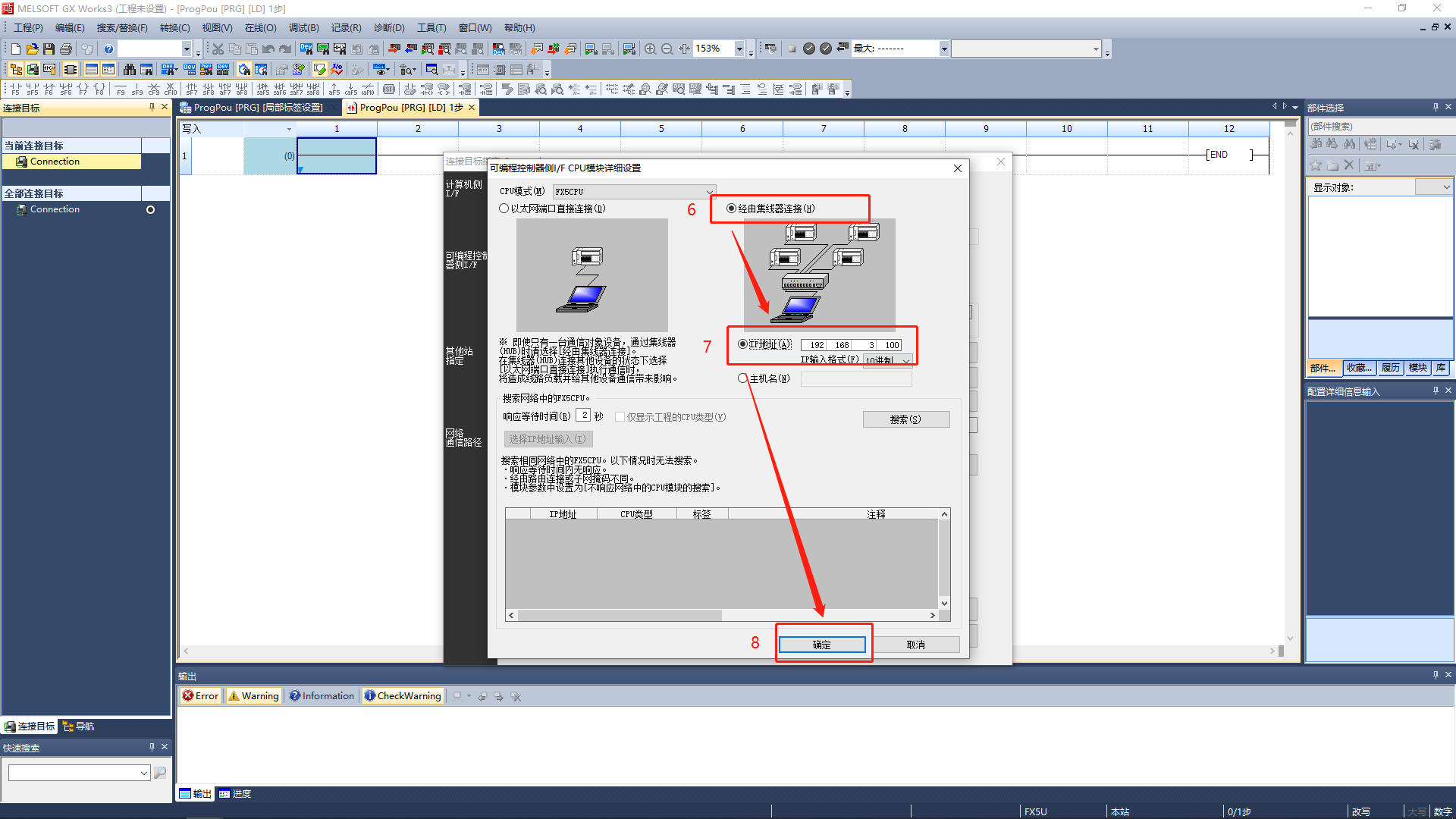

选择“经由集线器连接”,输入PLC IP地址

测试连接正常就可以下载程序了
