丰炜

1.12.1 VB串口系列

采用USB转485接口，然后接到BOX对应的485口

通讯线缆

使用VB协议通讯的485接线方式	网关	VB
	A+	D+
	B-	D-
	GND	5-GND

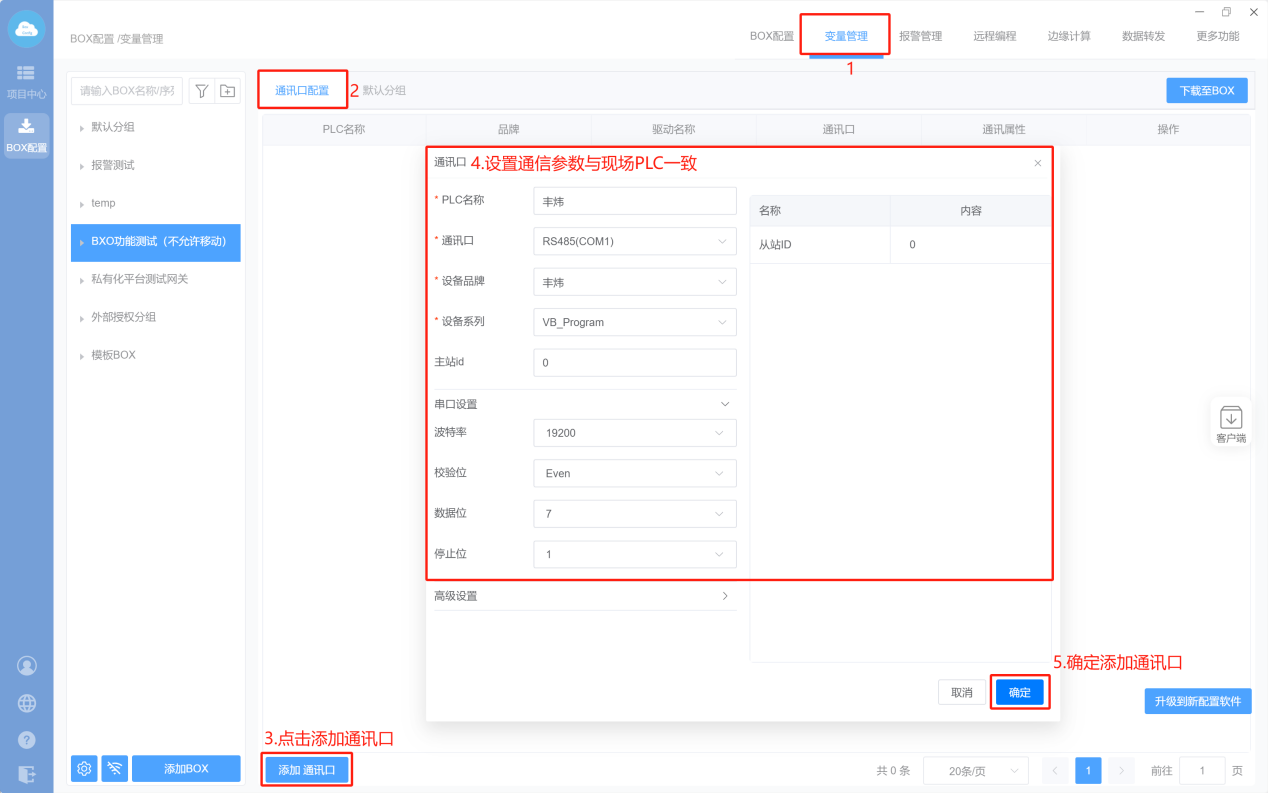

1. Box设置（注意：修改box参数，与PLC的串口参数保持一致）

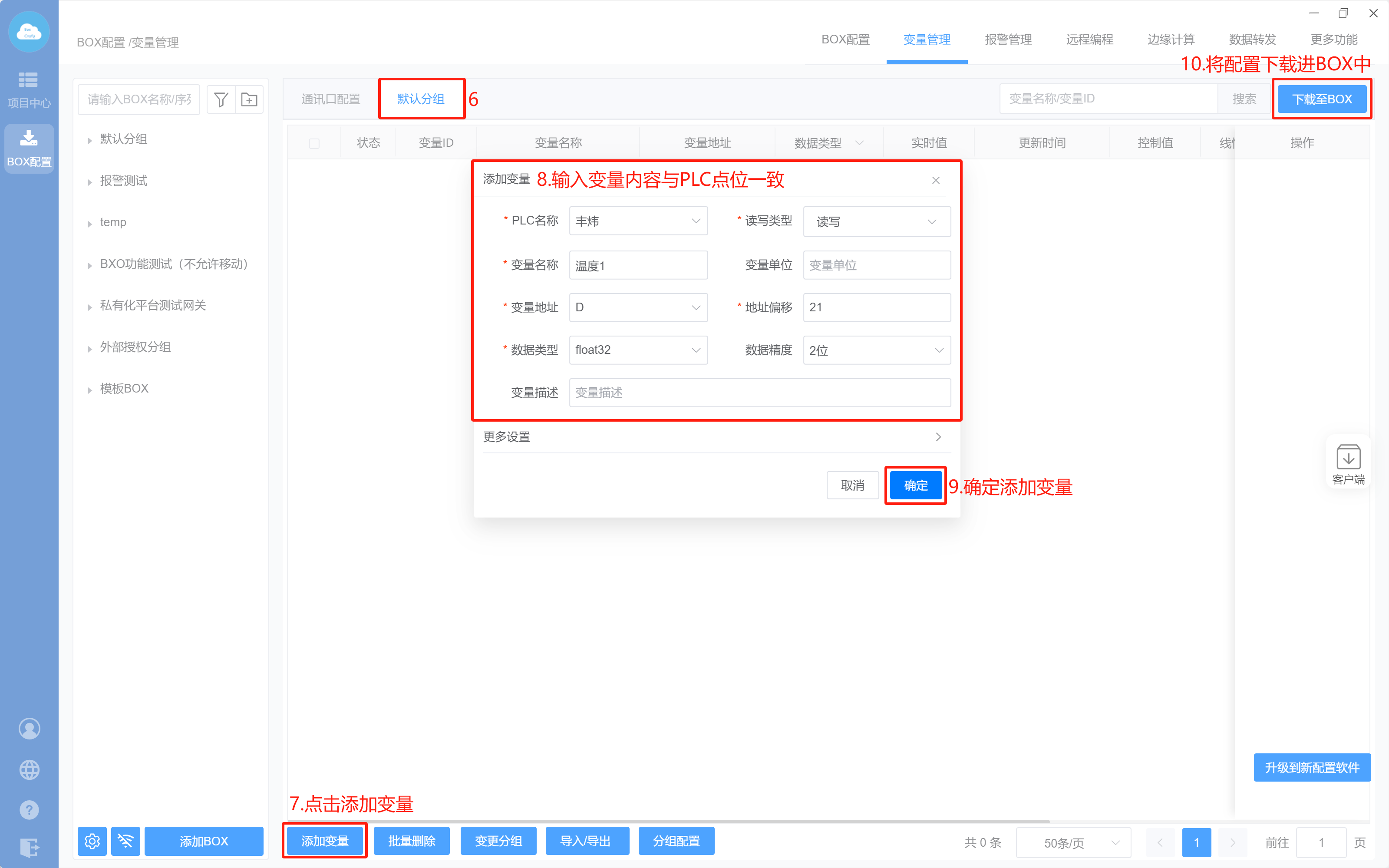

2. 添加变量

3. PLC设置

设置串口参数和通讯站号与以上同步

1.12.2 VB网口系列

支持CIP协议，兼容中大型PLC

通讯线缆：普通网线

1. Box设置（注意：修改box参数，与PLC保持在同一网段）

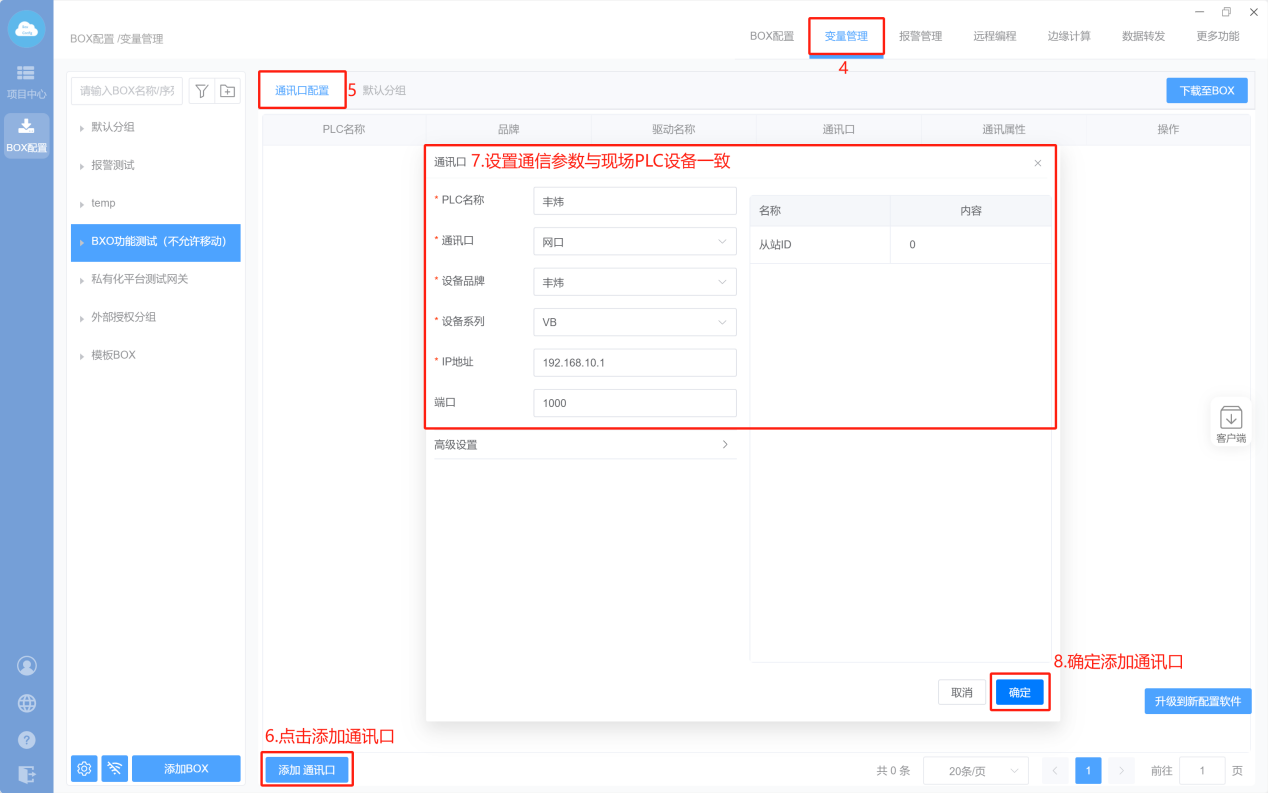

2. 添加通讯口

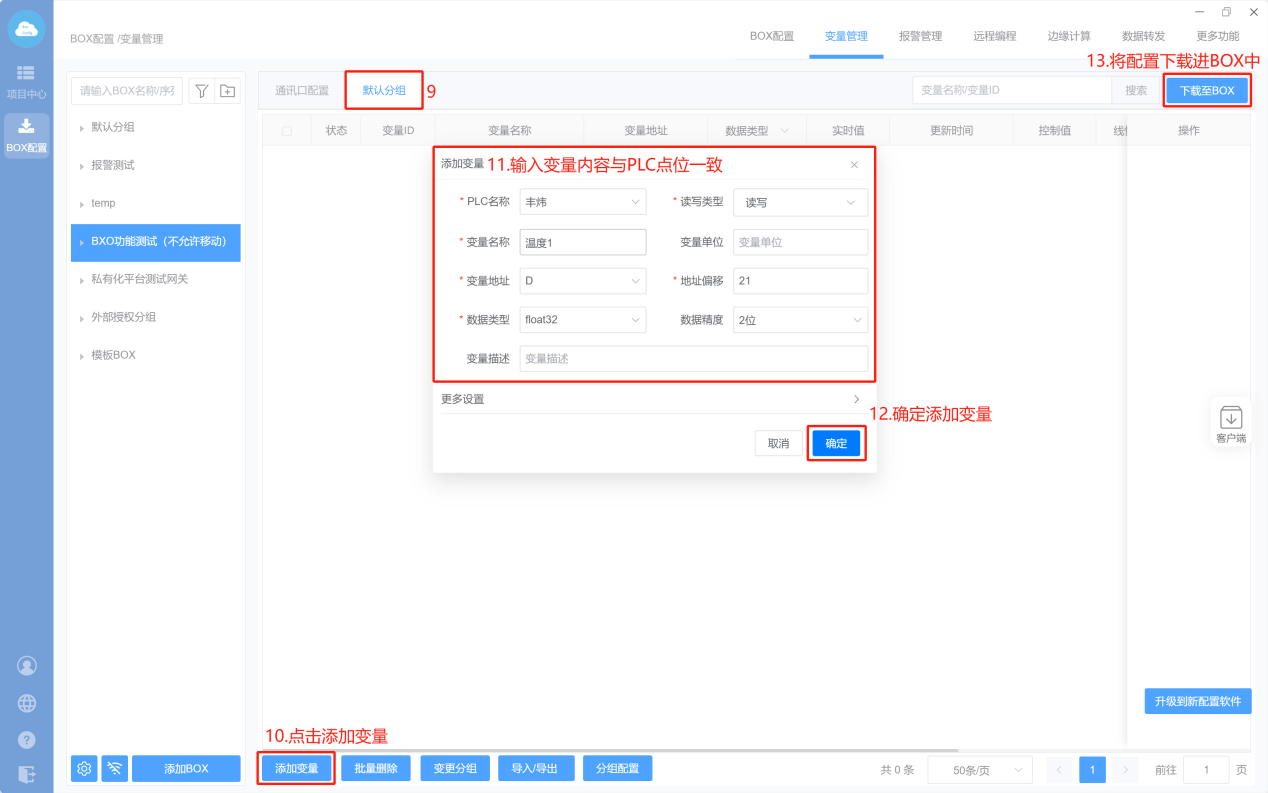

3. 添加变量

4. PLC

设备PLC的IP地址、站号与BOX里配置通讯口一致

1.12.3 VS串口系列

采用USB转485接口，然后接到BOX对应的485口

通讯线缆

使用VS协议通讯的485接线方式	网关	VS
	A+	D+
	B-	D-
	GND	5-GND

1. Box设置（注意：修改box参数，与PLC的串口参数保持一致）

2. 添加变量

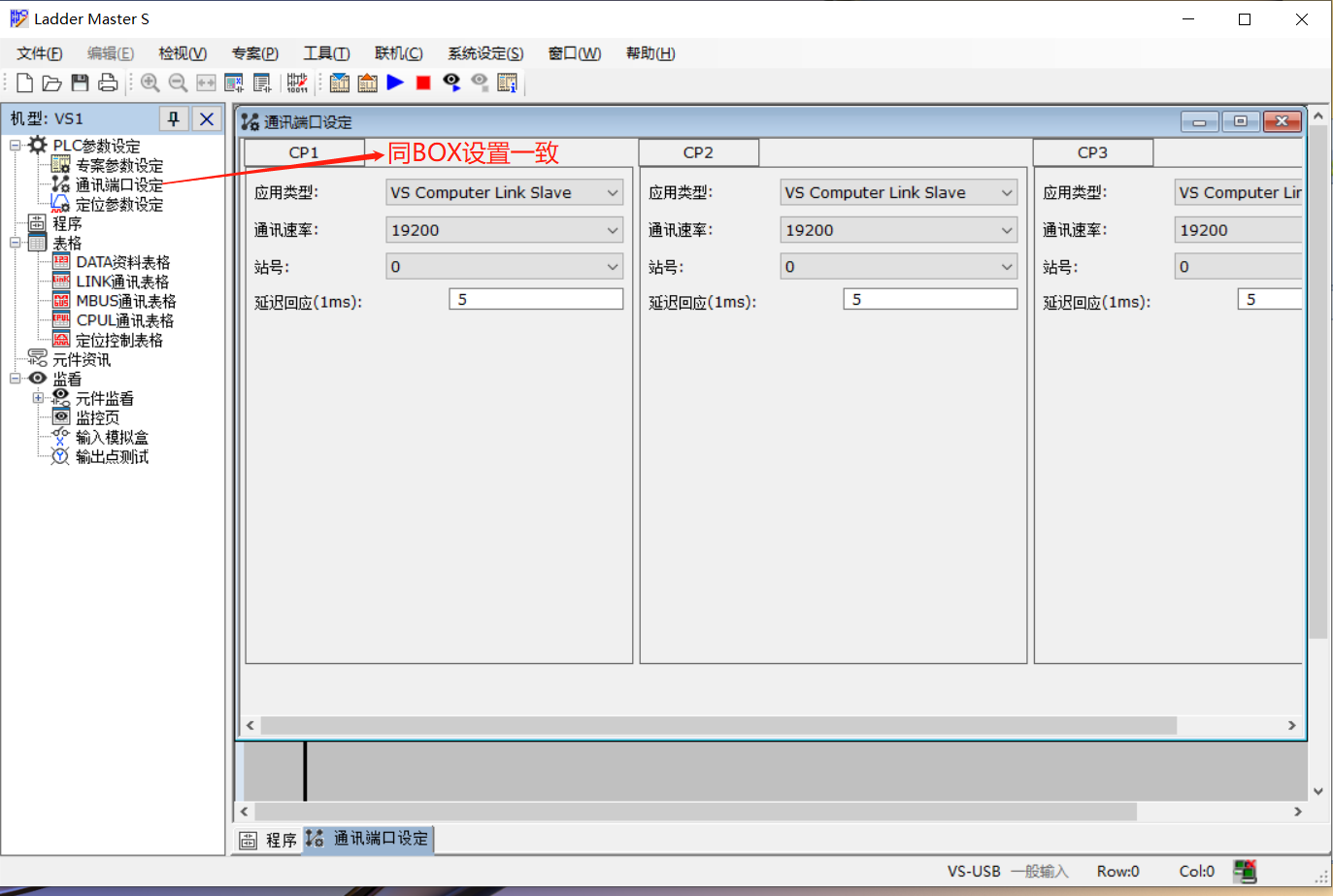

3. PLC设置
