永宏

网口

注意

（1）远程编程过程中，BOX和PLC的数据采集过程会终止。

（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。

（3）远程编程功能需要box上线且通讯成功。

（4）盒子LAN/WAN IP和PLC IP在同一个网段。

1. 接线

2. Box

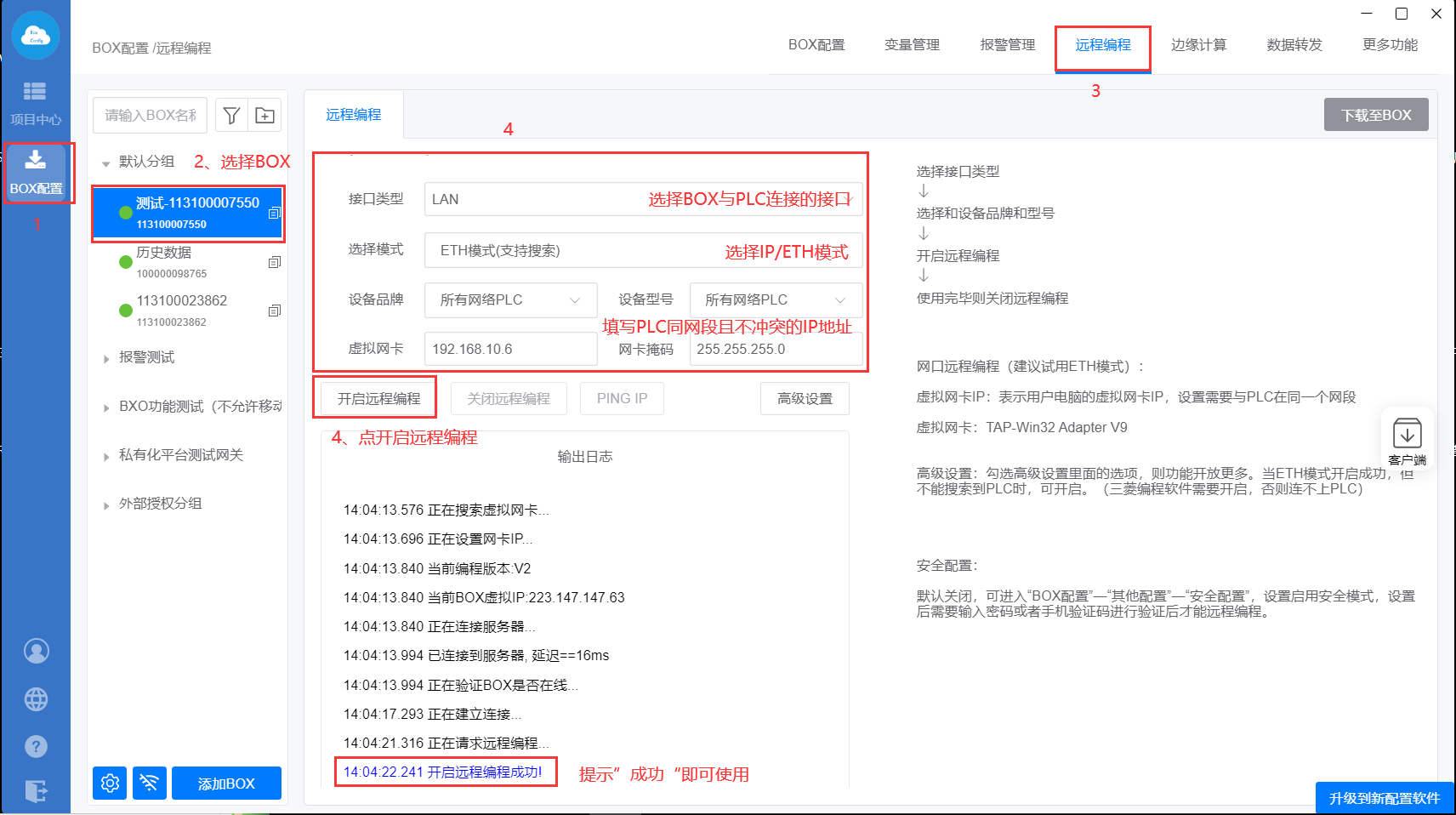

登录选择需要链接的BOX，输入需要的信息，点击“开启远程编程”。

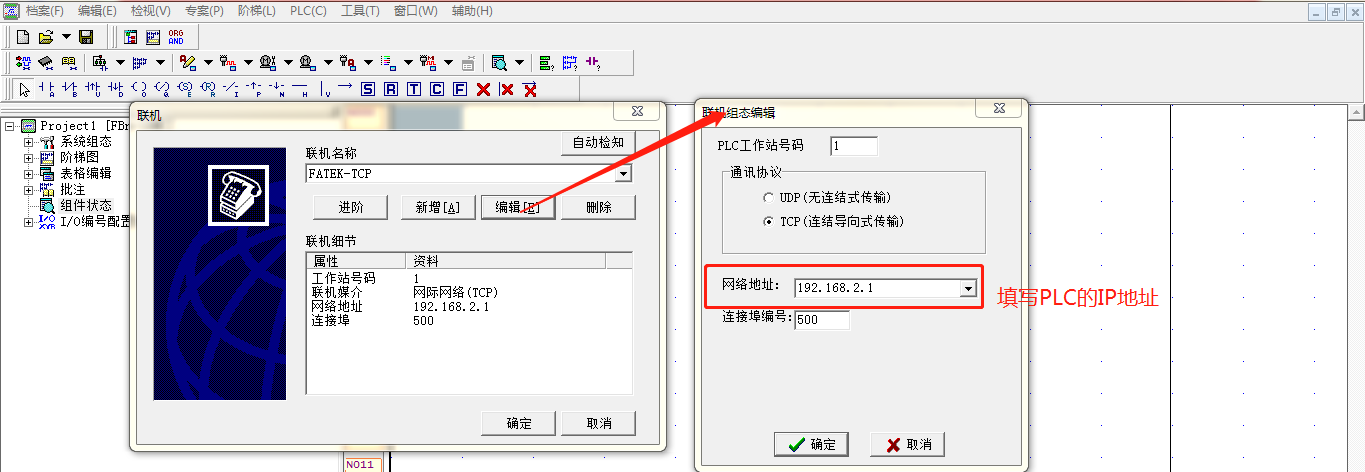

3. PLC

串口

注意

（1）远程编程过程中，BOX和PLC的数据采集过程会终止。

（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。

（3）远程编程功能需要box上线且通讯成功。

1. 接线

与永宏系列PLC通讯的RS232接线方式	980系列	280系列	PLC RS232 4P Male	PLC RS232 15P Male
	RXD	2	4	2
	TXD	3	2	1
	GND	5	1	6
				circuit	3
					4

2. Box

安装驱动，在安装目录里找到“台达,永宏PLC远程编程需要单独安装驱动”，双击进入，选择电脑对应系统进行安装。

登录选择需要链接的BOX，输入需要的信息，点击“开启远程编程”。

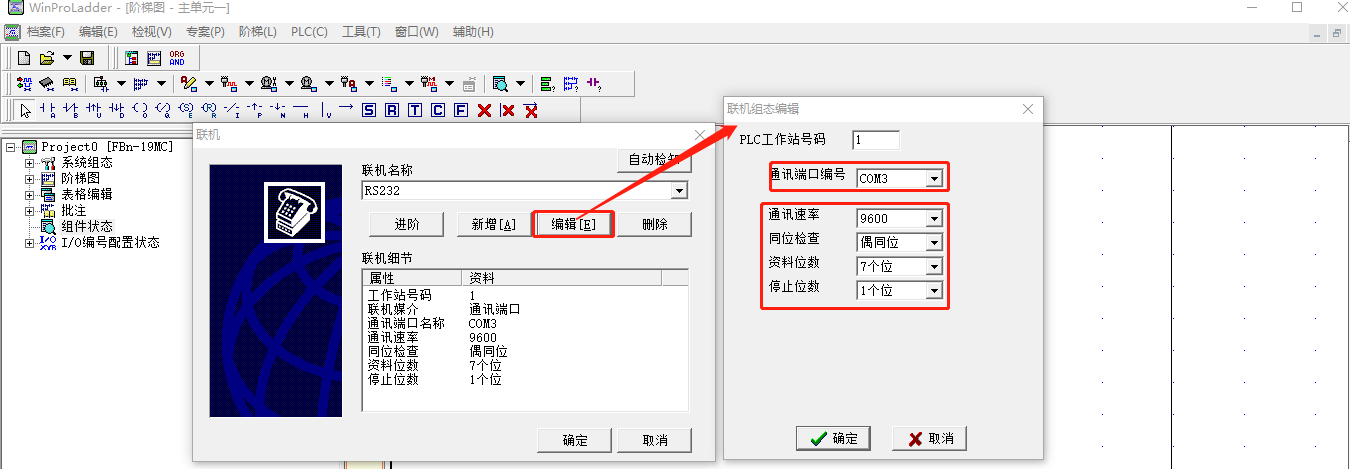

3. PLC
